Introducción
En la agricultura moderna, las cosechadoras son máquinas indispensables y su eficiencia depende de lo bien que trabajen en conjunto todas sus piezas. Como alguien que ha trabajado de cerca con estas máquinas, puedo afirmar que las cabezas de bieleta —los rodamientos esféricos que actúan como articulaciones y conectores— son fundamentales para que todo funcione con fluidez. Desempeñan un papel clave en varios sistemas de la cosechadora y garantizan que la máquina rinda de manera eficiente en condiciones variables. Desde el ajuste del recolector hasta el afinado de la luz del cóncavo en el sistema de trilla, pasando por el control preciso de la posición de la parrilla en el sistema de separación, las cabezas de bieleta aportan la resistencia y la flexibilidad necesarias para una operación fiable.
En este artículo le presento tres aplicaciones clave de las cabezas de bieleta en las cosechadoras y le muestro cómo contribuyen a un mejor rendimiento y una mayor fiabilidad en condiciones reales de cosecha.

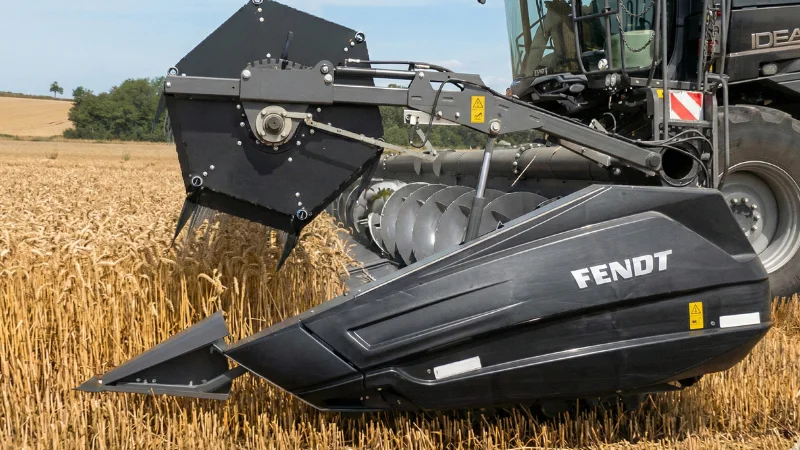

1. Sistema del recolector
Descripción de la aplicación
- Función: La función del recolector es guiar el cultivo —tanto en pie como acamado— hacia las cuchillas de corte y alimentarlo al sinfín. Es una pieza esencial del sistema de alimentación.
- Cómo funciona: Para evitar el enrollado del cultivo y garantizar el ángulo de alimentación correcto, los recolectores modernos utilizan un mecanismo excéntrico para ajustar la inclinación de los dientes (las barras que empujan el cultivo).
Papel de las cabezas de bieleta
Dónde se utilizan:
- La bieleta de mando excéntrico conecta el disco excéntrico central (cruz/leva) con cada barra de dientes.
- El extremo de varilla hidráulica se utiliza para ajustar la posición longitudinal y la altura del recolector.
Qué hacen las cabezas de bieleta:
- Gestión de movimientos complejos: Mientras el recolector gira, la cabeza de bieleta permite que cada barra de dientes ajuste de forma independiente su ángulo respecto al eje principal. Así, los dientes entran verticales en el cultivo y luego se inclinan hacia atrás para soltarlo a medida que el recolector gira.
- Resistencia al polvo y al desgaste: El recolector trabaja directamente dentro del manto de cultivo, de modo que las cabezas de bieleta deben soportar el polvo, los residuos y el desgaste del contacto constante con las plantas. Deben estar diseñadas para afrontar ese entorno sin fallar ni agarrotarse.
2. Sistema de trilla
Descripción de la aplicación
- Función: El cóncavo está situado justo debajo del tambor de trilla, y su luz respecto al tambor es crucial para el proceso de trilla. Si la luz es demasiado pequeña, se produce mucho grano partido; si es demasiado grande, la trilla no se realiza correctamente.

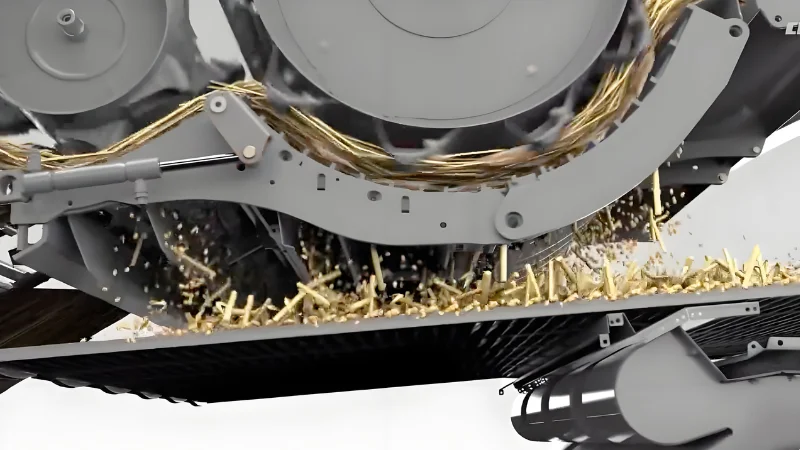

- Cómo funciona: En la imagen inferior puede verse una varilla hidráulica/eléctrica conectada a un complejo sistema de bieletas que se emplea para elevar y ajustar el pesado cóncavo.
Papel de las cabezas de bieleta
Dónde se utilizan:
La cabeza de bieleta conecta el actuador lineal (cilindro hidráulico) con el eje oscilante de soporte del cóncavo.
Qué hacen las cabezas de bieleta:
- Conversión de movimiento lineal en arco: El actuador se mueve en línea recta, pero el cóncavo normalmente se ajusta siguiendo un arco para mantenerse concéntrico con el tambor. La cabeza de bieleta permite que la varilla y el eje oscilante formen un ángulo preciso sin agarrotarse, garantizando un movimiento suave.
- Soporte de cargas elevadas: Durante la trilla, el cóncavo soporta una gran presión del flujo de cultivo. La cabeza de bieleta no sirve solo para el ajuste: también es un componente que trabaja a carga. Fija la posición y resiste la fuerza generada por el flujo de material, garantizando que el cóncavo permanezca en su sitio sin desplazarse.
3. Sistema de separación
Descripción de la aplicación
- Función: El batidor, situado tras el tambor de trilla, se encarga de lanzar la paja trillada hacia el dispositivo de separación (como un desprendedor o un rotor de separación). La parrilla situada debajo controla la eficiencia de la separación.

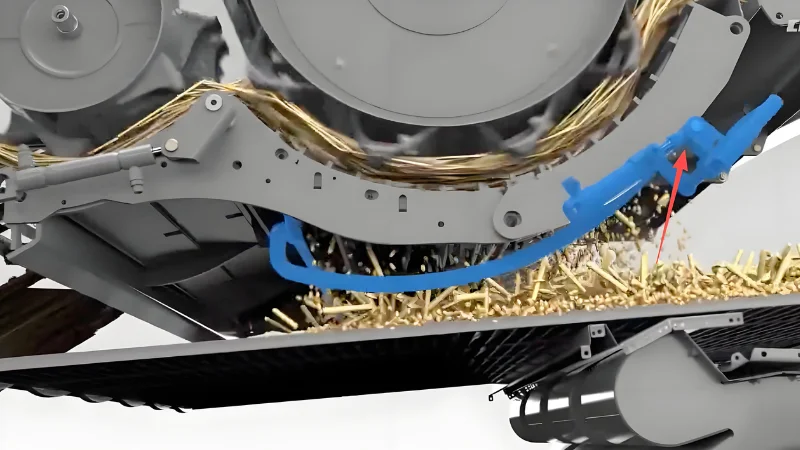

- Cómo funciona: En la imagen inferior, la zona resaltada en azul muestra un típico sistema de ajuste multibieleta. A diferencia de los antiguos sistemas manuales de pernos, este se ajusta activamente.
Papel de las cabezas de bieleta
Dónde se utilizan:
La flecha roja de la imagen superior señala el extremo de accionamiento de la bieleta, que conecta la varilla de mando principal con el bastidor de la parrilla.
Qué hacen las cabezas de bieleta:
- Bieletas multipunto sincronizadas: Para que la parrilla suba y baje de manera uniforme, el sistema de bieletas acciona ambos extremos de la parrilla simultáneamente. La cabeza de bieleta actúa como punto de pivote de la bieleta, eliminando errores de montaje y garantizando que la parrilla se mueva con suavidad, sin desalineaciones ni atascos.
- Adaptabilidad geométrica: Cuando el operador ajusta la parrilla desde la cabina (para adaptarse a cultivos húmedos o secos), la cabeza de bieleta absorbe las fuerzas no axiales de la bieleta, de modo que la fuerza se transmita únicamente a lo largo del eje de esta. Esto protege el actuador frente a flexiones y garantiza un movimiento preciso.
Resumen
Al final, está claro que las cabezas de bieleta son esenciales para el funcionamiento fluido de las cosechadoras. Desde el sistema del recolector hasta los sistemas de trilla y separación, las cabezas de bieleta son mucho más que simples conectores: son componentes clave que garantizan flexibilidad, precisión y durabilidad en cada aspecto del trabajo de la cosechadora. He comprobado de primera mano lo importantes que pueden ser estas pequeñas piezas, no solo para mantener la máquina en marcha, sino para conservar su eficiencia y su vida útil. A medida que la maquinaria agrícola siga evolucionando, el papel de las cabezas de bieleta no hará más que crecer, y seguro que veremos usos aún más innovadores de las cabezas de bieleta en el ámbito agrícola.
