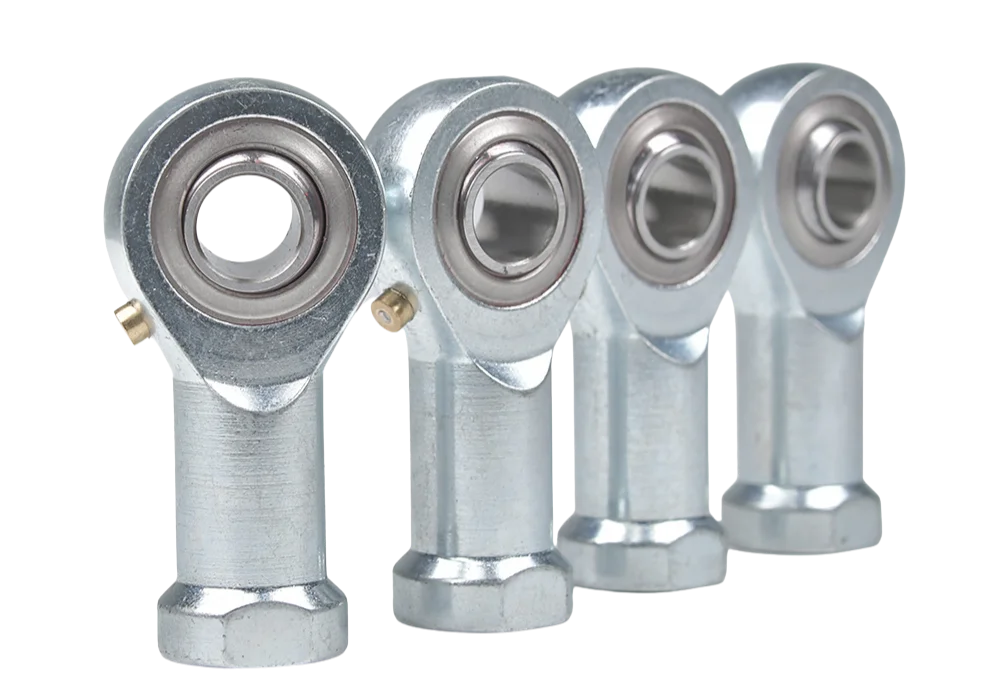

Cabezas de bieleta industriales para automatización
Conexiones de pivote fiables para manufactura inteligente, robótica y control de movimiento de alto ciclo.
0
+
0
mm
0
%
Cuatro capacidades fundamentales
El movimiento de precisión empieza en la articulación
Las cabezas de bieleta industriales son componentes pequeños con un papel crítico: conectan el movimiento lineal y rotativo permitiendo movimiento angular controlado bajo carga. En los sistemas de automatización modernos aportan cuatro capacidades mecánicas esenciales:
Capacidad fundamental 1
Compensación de desalineación angular
Ningún actuador, cilindro ni conjunto mecánico está perfectamente alineado.
Incluso pequeñas tolerancias de instalación generan desviación angular durante el movimiento. Un rodamiento esférico dentro de la cabeza de bieleta permite una articulación angular controlada, previniendo:
-
Carga lateral en actuadores lineales -
Esfuerzo de flexión en ejes -
Desgaste prematuro del rodamiento
Capacidad fundamental 2
Control de bieletas ajustables
Las cabezas de bieleta roscadas permiten el ajuste preciso de la longitud de las bieletas mecánicas. Esto habilita:
-
Ajuste fino de la carrera del actuador -
Sincronización entre múltiples puntos de movimiento -
Ajuste de tensión en sistemas de correa o cadena
Capacidad fundamental 3
Estabilidad del pivote oscilante
En los sistemas de automatización de alto ciclo, los puntos de pivote pueden operar miles — a veces millones — de ciclos al mes. Una cabeza de bieleta aporta un pivote esférico compacto que permite movimiento angular controlado manteniendo una distribución de carga consistente sobre la superficie del rodamiento. Para entornos exigentes se usan comúnmente cabezas de bieleta autolubricantes con revestimiento PTFE. Estos revestimientos:
-
Reducen la fricción sin grasa externa -
Eliminan la necesidad de relubricación periódica -
Mantienen un rendimiento de movimiento estable durante ciclos de servicio largos
Capacidad fundamental 4
Transferencia de carga de tracción y compresión
Las bieletas de automatización rara vez operan bajo carga estática. La mayoría opera bajo tensión y compresión cíclicas, a menudo combinadas con ligero movimiento angular. Las cabezas de bieleta están diseñadas para:
-
Transferir carga axial de manera eficiente -
Manejar transiciones de carga dinámica -
Mantener la alineación bajo fuerza fluctuante
Aplicaciones típicas de automatización
Componentes mecanizados por CNC diseñados para constructores profesionales de instrumentos. Todas las piezas se fabrican según sus especificaciones con precisión dimensional verificable.

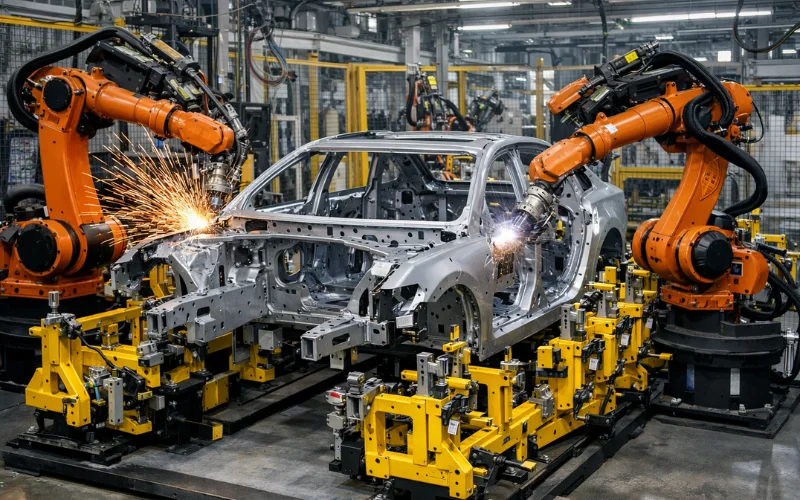

Las cabezas de bieleta conectan actuadores neumáticos o servo a los dispositivos de soldadura, permitiendo desalineación angular mientras mantienen una fuerza de sujeción estable durante ciclos repetitivos de producción de carrocerías en blanco.

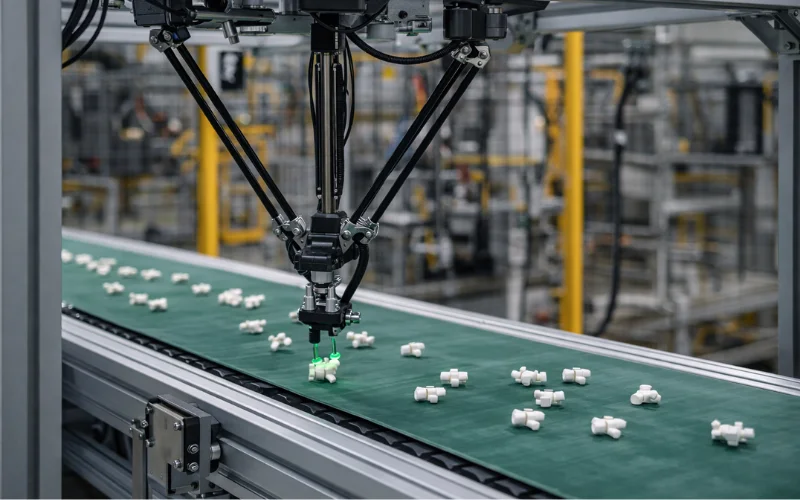

En los sistemas pick-and-place de alto ciclo, las cabezas de bieleta aportan articulaciones de pivote ligeras que mantienen el movimiento de precisión bajo oscilación rápida sin introducir variación de fricción ni esfuerzo de alineación.

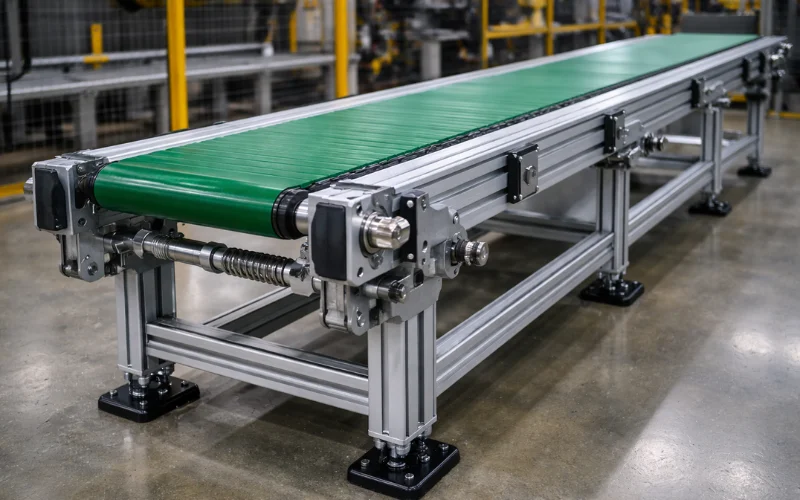

Las cabezas de bieleta roscadas permiten un ajuste preciso de la tensión en los sistemas de transporte, compensando el estiramiento de la banda y garantizando un guiado suave a lo largo de líneas de producción largas.
Las cabezas de bieleta estabilizan brazos de empuje oscilantes y mecanismos de sellado, reduciendo el desgaste mientras soportan movimiento sin mantenimiento en entornos de embalaje de alta velocidad.
En las líneas de ensamblaje de baterías, las cabezas de bieleta conectan actuadores de prensado servoaccionados, permitiendo movimiento angular controlado mientras mantienen una transferencia de carga axial consistente.

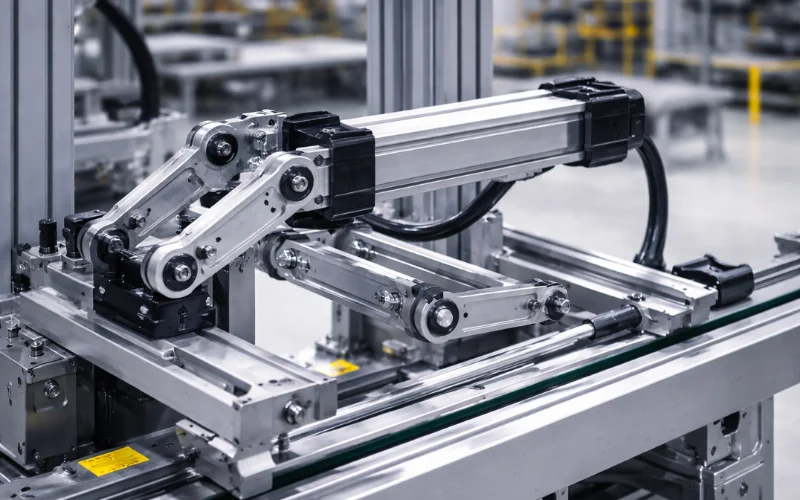

Las cabezas de bieleta previenen la carga lateral en los actuadores servo al acomodar desviaciones de alineación, protegiendo los sellos y extendiendo la vida útil del actuador.
Sistemas de clasificación y desviadores
Los brazos desviadores dependen de las cabezas de bieleta para una estabilidad de pivote compacta, garantizando movimiento consistente y menor fatiga bajo operación cíclica continua.
Sistemas de automatización de pórtico
En las plataformas de automatización de pórtico, las cabezas de bieleta gestionan cargas axiales y pequeños desplazamientos angulares dentro de estructuras de bieletas ajustables que soportan sistemas de posicionamiento de servicio pesado.

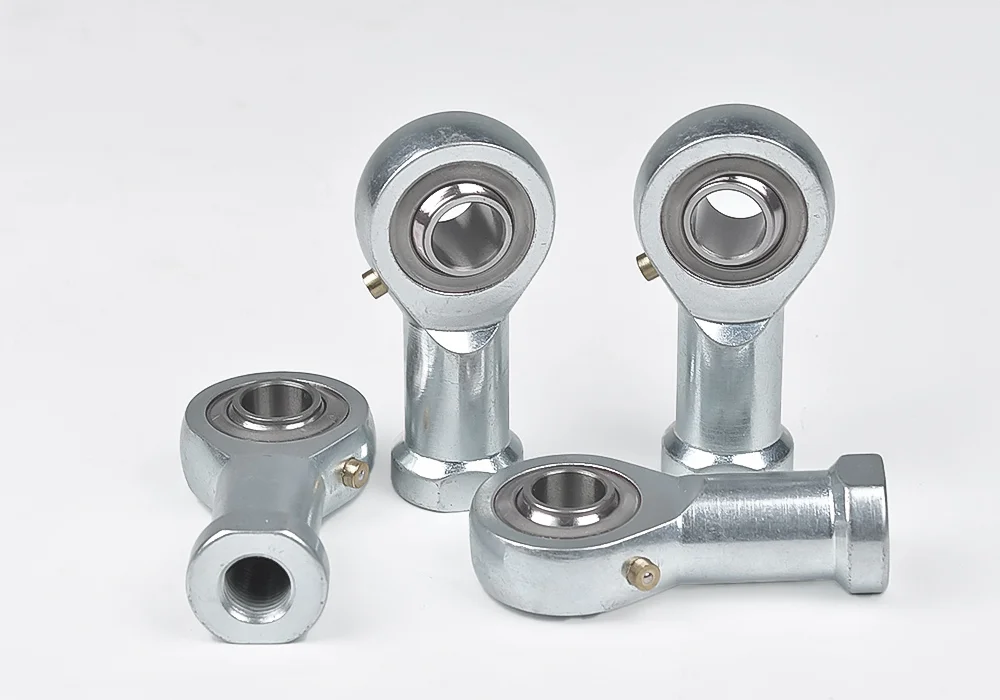

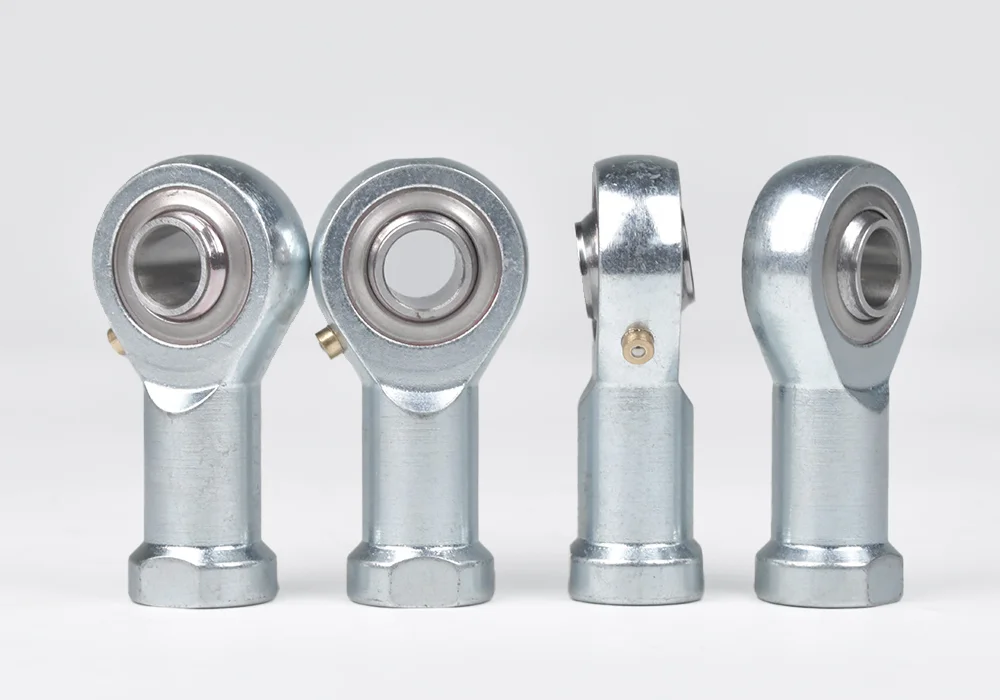

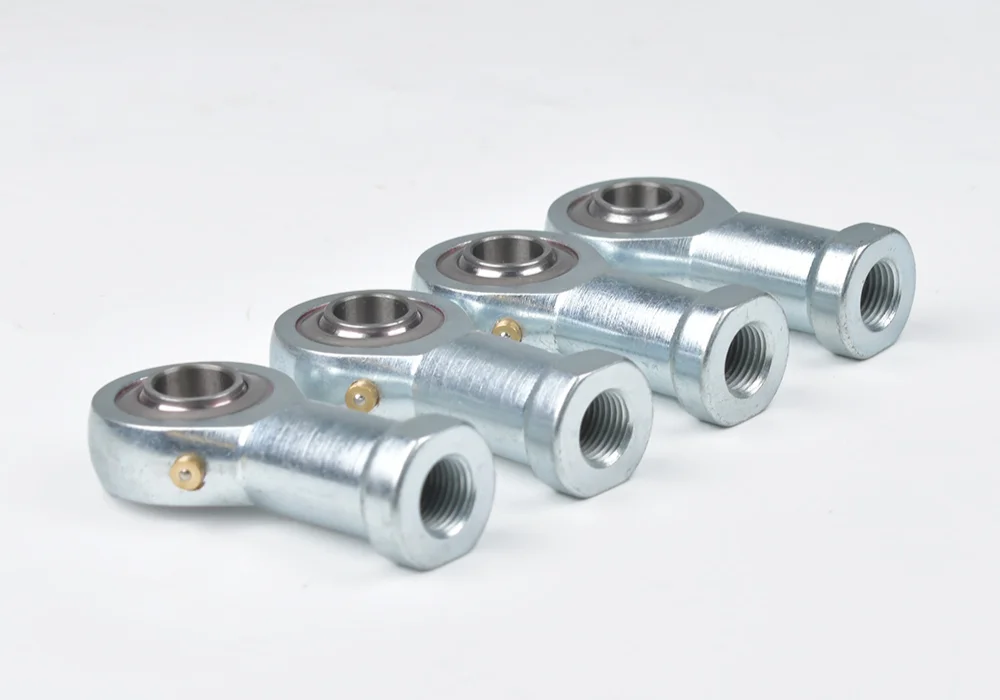

Opciones de cabezas de bieleta industriales
Rosca
Macho, hembra
Materiales
Acero al carbono, cromoly, acero inoxidable, aluminio
Estructura
2 piezas, 3 piezas
Superficie
Galvanizado, cromado duro, óxido negro, niquelado, anodizado duro, etc.
Lubricación
Autolubricante con revestimiento PTFE, configuraciones engrasables
Del plano a las piezas entregadas
1
Diseño e ingeniería
Comenzamos colaborando con los clientes para entender necesidades específicas y brindar diseños a medida. Se crean modelos CAD detallados para garantizar la precisión antes de pasar a la fabricación.
2
Prototipo y selección de materiales
Tras finalizar el diseño, seleccionamos los materiales adecuados según las necesidades de rendimiento. Se producen y prueban muestras para garantizar que las cabezas de bieleta cumplan las especificaciones exactas antes de pasar a la producción en masa.
3
Fabricación
Una vez aprobado el prototipo, iniciamos el proceso de fabricación con mecanizado CNC avanzado o técnicas de forja. Esto garantiza que cada cabeza de bieleta cumpla los estándares dimensionales y de resistencia requeridos.
4
Pruebas de calidad e inspección
Cada cabeza de bieleta se somete a pruebas exhaustivas, incluidas inspecciones de carga, fatiga y dimensiones. Solo las que aprueban todos los controles de calidad pasan a embalaje y entrega, garantizando un rendimiento fiable en campo.
Preguntas frecuentes
¿Cómo evitan las cabezas de bieleta el fallo prematuro en actuadores lineales?
La mayoría de las fallas de los actuadores lineales se deben a la carga lateral: fuerzas laterales que desgastan los sellos internos y dañan los husillos. Al incorporar una cabeza de bieleta como interfaz de acoplamiento, el rodamiento esférico puede absorber la desalineación angular ( hasta 15° según el modelo y la aplicación concretos). Esto minimiza la carga lateral, garantizando que el actuador experimente principalmente fuerza axial, lo que extiende significativamente la vida útil de cilindros y servomotores.
¿Cuándo debo especificar una construcción de 3 piezas en lugar de un diseño de 2 piezas?
Para automatización de alta precisión se prefiere una construcción de 3 piezas (cuerpo, pista y bola). Este diseño permite tolerancias más ajustadas y ajustes «sin contragolpe», ideal para aplicaciones como robots Delta o brazos de embalaje sincronizados, donde cualquier juego mecánico causaría errores de posicionamiento. Los diseños de 2 piezas se usan típicamente para bieletas estáticas o aplicaciones de bajo ciclo donde la precisión es menos crítica y se prioriza la rentabilidad.
¿Las cabezas de bieleta con revestimiento PTFE son realmente «sin mantenimiento» en entornos de alto ciclo?
Sí. Los revestimientos de tejido PTFE (teflón) crean una película autolubricante sobre la bola durante la rotación, eliminando la necesidad de engrase manual. Esto es esencial en industrias «limpias», como el envasado de alimentos o el ensamblaje de baterías de VE, donde la grasa externa podría contaminar productos o atraer polvo.
¿Por qué se prefiere el acero cromoly (4130) sobre el acero al carbono para la transferencia de carga?
Aunque el acero al carbono es adecuado para soporte general, el acero cromoly (4130) se prefiere por su relación resistencia-peso significativamente mayor y su superior resistencia a la fatiga. En aplicaciones dinámicas con ciclos rápidos de tensión y compresión, como robots pick-and-place de alta velocidad, el cromoly puede soportar millones de ciclos de carga sin deformación, mientras que el acero al carbono mostraría fatiga y holgura antes.
¿Cómo ayuda la función de «ajuste de longitud» con la sincronización multieje?
En conjuntos automatizados complejos (como formadoras de cajas), pequeñas variaciones de fabricación en los componentes físicos pueden afectar la sincronización. Nuestras cabezas de bieleta disponen de vástagos roscados de precisión (disponibles en rosca derecha e izquierda), lo que permite ajustar la longitud de la bieleta en fracciones de milímetro sin desmontar la maquinaria. Esto garantiza una sincronización mecánica perfecta que las compensaciones de software por sí solas no pueden lograr.
¿Puedo obtener tratamientos superficiales personalizados para entornos de inspección especializados?
Por supuesto. Para inspección óptica o líneas de clasificación guiadas por láser ofrecemos acabados de óxido negro que minimizan el reflejo de la luz y evitan interferencias del sensor. Para entornos de lavado en las industrias alimentaria y farmacéutica, proporcionamos niquelado químico —valorado por su recubrimiento uniforme y su superior resistencia a la corrosión— o anodizado duro para aluminio, garantizando que los componentes no desprendan partículas metálicas a la línea de producción.
¿Por qué elegirnos?
Fabricante y proveedor
Como fabricante y mayorista, tendemos puentes entre las capacidades de la fábrica y las necesidades de los clientes globales, de manera eficiente y profesional.
Fortaleza de fabricación interna
Con mecanizado y control de calidad completamente internos, ofrecemos producción estable, muestras rápidas y la flexibilidad de manejar personalizaciones complejas de cabezas de bieleta.
Soporte integrado de abastecimiento
Más allá de las cabezas de bieleta, ayudamos a abastecer piezas mecánicas relacionadas, ofreciendo soporte de adquisición integral y reduciendo tiempo y costos de coordinación para nuestros clientes.
Servicio y comunicación fiables
Desde respuestas rápidas a solicitudes de cotización hasta coordinación logística completa, nuestro equipo garantiza actualizaciones oportunas, documentación clara y comunicación fluida durante todo su proyecto.
¿Necesita soporte técnico?
Nuestros expertos ofrecen respuesta rápida, apoyo de diseño y equiparación de productos para su aplicación mecánica.
