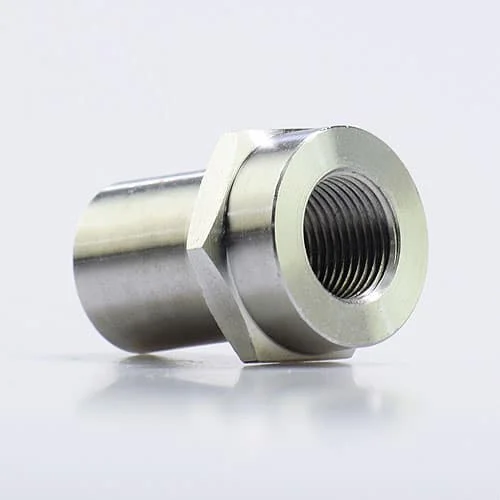

Redondo
El adaptador para soldar estándar. El cuerpo escalonado se desliza en el diámetro interior del tubo y se autocentra para una soldadura limpia y concéntrica. Use un hexágono soldable para llave si necesita un punto de agarre.
La interfaz entre cabezas de bieleta y tubos
Adaptadores de tubo para soldar
& bungs de soldadura | Pulgadas y métrico
Una cabeza de bieleta no puede soldarse directamente a un tubo — el calor de la soldadura arruina el tratamiento térmico del rodamiento y funde el revestimiento de PTFE. Los adaptadores de tubo lo resuelven: suelde el adaptador dentro del tubo, déjelo enfriar y después rosque la cabeza de bieleta. SYZ mecaniza adaptadores para soldar de chromoly 4130 en perfiles redondos, hexagonales, cuadrados, redondo-hexagonales y a medida, en pulgadas y métricos, RH y LH — además de tuercas ajustadoras de bung, ajustadores de bieleta y hexágonos soldables para llave para completar el enlace.
4130 Chromoly
Acero al carbono opcional · aluminio y titanio bajo pedido
73Config.
Serie WTF · 146 referencias con RH + LH
3/8″ – 2″
Rango de diámetro exterior de tubo · pared .058″–.250″
RH + LH
La mano izquierda se marca con ranuras
Certificados de material disponibles
Calidad ISO 9001:2015
Tamaños y materiales personalizados
De la muestra al contenedor completo
Abastecimiento directo de fábrica
Descripción general
¿Qué son los adaptadores de tubo y los bungs soldables?
Son las piezas que conectan una cabeza de bieleta con el tubo. El tubo liso no tiene rosca; una cabeza de bieleta no tiene nada a lo que soldarse con seguridad. El adaptador salva esa distancia — y una vez montado, el tubo se convierte en un enlace ajustable y mantenible.
SYZ suministra cuatro familias para este trabajo.Adaptadores de tubo (para soldar)— insertos de chromoly soldados en el extremo del tubo, con la cabeza de bieleta roscando dentro del adaptador.Tuercas ajustadoras de bung— una manguita ajustadora roscada, RH en un extremo y LH en el otro, que funciona como un tensor para ajustar la longitud.Ajustadores de bieleta— un ajustador hembra-macho en acero al carbono, chromoly o aluminio.Hexágonos soldables para llave— anillos hexagonales de acero al carbono soldados sobre el diámetro exterior del tubo para dar apoyo a la llave.
El material estándar es acero chromoly 4130, con la mano izquierda marcada con ranuras. Hay tamaños en pulgadas y métricos, y mecanizamos tamaños y materiales especiales bajo pedido — incluidos aluminio y titanio.
¿Por qué no soldar directamente la cabeza de bieleta?
El calor de la soldadura destruye el tratamiento térmico del rodamiento y funde cualquier revestimiento de PTFE — la articulación se agarrota y pierde su capacidad de carga. No existe ninguna variante que funcione. Soldar el adaptador, dejarlo enfriar y roscar la cabeza de bieleta después.
Conversión de rosca en el extremo del tubo
Estas piezas convierten un tubo de chromolyen un enlace ajustable roscado, de modo que las cabezas de bieleta y las horquillas pueden integrarse en brazos de suspensión fabricados y en enlaces de mando.
Lógica de ajuste RH / LH
Combinar una rosca derecha y una izquierda permite alargar o acortar el conjunto girando el tubo — sin desmontar la cabeza de bieleta del vehículo. SYZ marca las piezas LH con ranuras para poder distinguirlas en el banco de trabajo.
Perfiles del cuerpo
Adaptadores de tubo para soldar redondos, hexagonales, cuadrados y personalizados
El taladro roscado hace el mismo trabajo en todos los casos — el perfil exterior decide cómo se sujeta la pieza y cómo encaja en el tubo.

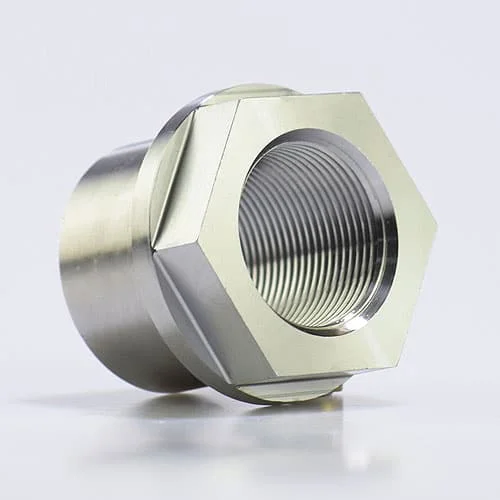

Hexagonal
El cuerpo hexagonal aporta superficies planas para llave integradas en el extremo del tubo, de modo que el enlace puede sujetarse y ajustarse sin añadir un anillo hexagonal aparte.
Cuadrado
Para tubo cuadrado — bastidores, soportes y conjuntos de montaje donde el cuerpo del enlace no es redondo.

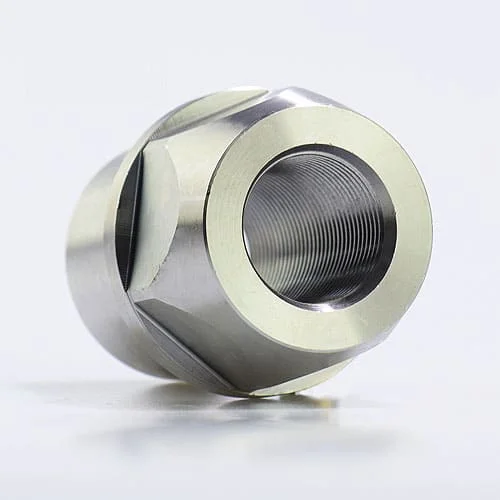

Redondo hexagonal
Hombro de soldadura redondo con collar hexagonal fuera del tubo — combina la soldadura autocentrante del adaptador redondo con una superficie para llave.
Personalizado
Geometría, rosca, longitud o material no estándar — mecanizado a partir de su plano o de una muestra. Aluminio y titanio disponibles.
El redondo es el predeterminado y cubre toda la tabla de tamaños WTF de abajo. El hexagonal está disponible en toda la gama a petición; los perfiles cuadrados, redondo-hexagonales y totalmente personalizados se presupuestan por proyecto. Envíe un plano o una muestra para cualquier cosa que no esté en la tabla.
Productos ofrecidos
Desglose de series y tablas de tamaños
| Producto | Material | Rosca / dimensionado | Destacable |
|---|---|---|---|
| Adaptadores de tubo Serie WTF | Chromoly 4130 (acero al carbono opcional) | Rosca interior RH y LH 10-32 → 1 1/4-12; diámetro exterior de tubo 3/8″ → 2″, pared .058″ → .250″ | 73 configuraciones (146 referencias con ambas manos); LH marcada con ranuras; hexagonal disponible |
| Tuerca ajustadora de bung Serie BAN / BANL | Acero chromoly, zincado plateado | Rosca interior 3/8-24 → 1 1/4-12; rosca exterior 1/2-20 → 1 1/2-12; hexagonal E 0.563″ → 1.875″ | 15 referencias; pares combinados RH y LH más variantes mixtas RH/LH para función tensora |
| Ajustador de bieleta LBA / LBAX / ALBA | LBA acero al carbono zincado / LBAX chromoly con tratamiento térmico / ALBA aluminio anodizado en negro | Rosca 3/8-24 → 1 1/4-12, más M10×1.50 métrica; macho UNF-3A mano izquierda, hembra UNF-2B mano derecha | 14 tamaños en cada uno de los 3 materiales; elija el material según carga frente a peso |
| Hexágonos soldables para llave Serie 1865 | Acero al carbono (soldable) | Para tubo de 3/8″ → 2″ de diámetro exterior; boca de llave 5/8″ → 2 1/4″ | 13 tamaños; añade un plano para llave al tubo redondo |
Adaptadores de tubo para soldar serie WTF — Tabla de tamaños completa Chromoly 4130 · 73 configuraciones · dimensiones en pulgadas
| Referencia (RH) | Referencia (LH) | Tamaño de tubo (DE × pared) | Rosca hembra |
|---|---|---|---|
| WTF-0301R | WTF-0301L | 3/8″ OD x 0.058 | 10-32 |
| WTF-0401R | WTF-0401L | 1/2″ OD x 0.058 | 1/4-28 |
| WTF-0501R | WTF-0501L | 1/2″ OD x 0.058 | 5/16-24 |
| WTF-0502R | WTF-0502L | 5/8″ OD x 0.058 | 5/16-24 |
| WTF-0601R | WTF-0601L | 5/8″ OD x 0.058 | 3/8-24 |
| WTF-0701R | WTF-0701L | 5/8″ OD x 0.058 | 7/16-20 |
| WTF-0402R | WTF-0402L | 3/4″ OD x 0.058 | 1/4-28 |
| WTF-0503R | WTF-0503L | 3/4″ OD x 0.058 | 5/16-24 |
| WTF-0602R | WTF-0602L | 3/4″ OD x 0.058 | 3/8-24 |
| WTF-0702R | WTF-0702L | 3/4″ OD x 0.058 | 7/16-20 |
| WTF-0504R | WTF-0504L | 3/4″ OD x 0.065 | 5/16-24 |
| WTF-0603R | WTF-0603L | 3/4″ OD x 0.065 | 3/8-24 |
| WTF-0703R | WTF-0703L | 3/4″ OD x 0.065 | 7/16-20 |
| WTF-0604R | WTF-0604L | 7/8″ OD x 0.058 | 3/8-24 |
| WTF-0704R | WTF-0704L | 7/8″ OD x 0.058 | 7/16-20 |
| WTF-0801R | WTF-0801L | 7/8″ OD x 0.058 | 1/2-20 |
| WTF-0605R | WTF-0605L | 7/8″ OD x 0.065 | 3/8-24 |
| WTF-0705R | WTF-0705L | 7/8″ OD x 0.065 | 7/16-20 |
| WTF-0802R | WTF-0802L | 7/8″ OD x 0.065 | 1/2-20 |
| WTF-0606R | WTF-0606L | 7/8″ OD x 0.083 | 3/8-24 |
| WTF-0706R | WTF-0706L | 7/8″ OD x 0.083 | 7/16-20 |
| WTF-0803R | WTF-0803L | 7/8″ OD x 0.083 | 1/2-20 |
| WTF-0607R | WTF-0607L | 1″ OD x 0.058 | 3/8-24 |
| WTF-0707R | WTF-0707L | 1″ OD x 0.058 | 7/16-20 |
| WTF-0804R | WTF-0804L | 1″ OD x 0.058 | 1/2-20 |
| WTF-1001R | WTF-1001L | 1″ OD x 0.058 | 5/8-18 |
| WTF-0608R | WTF-0608L | 1″ OD x 0.065 | 3/8-24 |
| WTF-0708R | WTF-0708L | 1″ OD x 0.065 | 7/16-20 |
| WTF-0805R | WTF-0805L | 1″ OD x 0.065 | 1/2-20 |
| WTF-1002R | WTF-1002L | 1″ OD x 0.065 | 5/8-18 |
| WTF-0609R | WTF-0609L | 1″ OD x 0.083 | 3/8-24 |
| WTF-0709R | WTF-0709L | 1″ OD x 0.083 | 7/16-20 |
| WTF-0806R | WTF-0806L | 1″ OD x 0.083 | 1/2-20 |
| WTF-1003R | WTF-1003L | 1″ OD x 0.083 | 5/8-18 |
| WTF-0610R | WTF-0610L | 1″ OD x 0.095 | 3/8-24 |
| WTF-0710R | WTF-0710L | 1″ OD x 0.095 | 7/16-20 |
| WTF-0807R | WTF-0807L | 1″ OD x 0.095 | 1/2-20 |
| WTF-1004R | WTF-1004L | 1″ OD x 0.095 | 5/8-18 |
| WTF-0808R | WTF-0808L | 1 1/8″ OD x 0.058 | 1/2-20 |
| WTF-1005R | WTF-1005L | 1 1/8″ OD x 0.058 | 5/8-18 |
| WTF-0809R | WTF-0809L | 1 1/8″ OD x 0.065 | 1/2-20 |
| WTF-1006R | WTF-1006L | 1 1/8″ OD x 0.065 | 5/8-18 |
| WTF-0810R | WTF-0810L | 1 1/8″ OD x 0.083 | 1/2-20 |
| WTF-1007R | WTF-1007L | 1 1/8″ OD x 0.083 | 5/8-18 |
| WTF-1201R | WTF-1201L | 1 1/8″ OD x 0.083 | 3/4-16 |
| WTF-0811R | WTF-0811L | 1 1/8″ OD x 0.095 | 1/2-20 |
| WTF-1008R | WTF-1008L | 1 1/8″ OD x 0.095 | 5/8-18 |
| WTF-1202R | WTF-1202L | 1 1/8″ OD x 0.095 | 3/4-16 |
| WTF-1009R | WTF-1009L | 1 1/4″ OD x 0.095 | 5/8-18 |
| WTF-1203R | WTF-1203L | 1 1/4″ OD x 0.095 | 3/4-16 |
| WTF-1010R | WTF-1010L | 1 1/4″ OD x 0.120 | 5/8-18 |
| WTF-1204R | WTF-1204L | 1 1/4″ OD x 0.120 | 3/4-16 |
| WTF-1011R | WTF-1011L | 1 3/8″ OD x 0.095 | 5/8-18 |
| WTF-1205R | WTF-1205L | 1 3/8″ OD x 0.095 | 3/4-16 |
| WTF-1012R | WTF-1012L | 1 3/8″ OD x 0.120 | 5/8-18 |
| WTF-1206R | WTF-1206L | 1 3/8″ OD x 0.120 | 3/4-16 |
| WTF-1013R | WTF-1013L | 1 1/2″ OD x 0.095 | 5/8-18 |
| WTF-1207R | WTF-1207L | 1 1/2″ OD x 0.095 | 3/4-16 |
| WTF-1208R | WTF-1208L | 1 1/2″ OD x 0.120 | 3/4-16 |
| WTF-1401R | WTF-1401L | 1 1/2″ OD x 0.120 | 7/8-14 |
| WTF-1209R | WTF-1209L | 1 1/2″ OD x 0.250 | 3/4-16 |
| WTF-1402R | WTF-1402L | 1 1/2″ OD x 0.250 | 7/8-14 |
| WTF-1210R | WTF-1210L | 1 3/4″ OD x 0.120 | 3/4-16 |
| WTF-1403R | WTF-1403L | 1 3/4″ OD x 0.120 | 7/8-14 |
| WTF-1601R | WTF-1601L | 1 3/4″ OD x 0.120 | 1-14 |
| WTF-2001R | WTF-2001L | 1 3/4″ OD x 0.120 | 1 1/4-12 |
| WTF-1211R | WTF-1211L | 1 3/4″ OD x 0.250 | 3/4-16 |
| WTF-1404R | WTF-1404L | 1 3/4″ OD x 0.250 | 7/8-14 |
| WTF-1602R | WTF-1602L | 1 3/4″ OD x 0.250 | 1-14 |
| WTF-2002R | WTF-2002L | 2″ OD x 0.250 | 1 1/4-12 |
| WTF-1603R | WTF-1603L | 2″ OD x 0.250 | 1-14 |
| WTF-1604R | WTF-1604L | 2″ OD x 0.250 | 1-12 |
| WTF-2003R | WTF-2003L | 2″ OD x 0.120 | 1 1/4-12 |
Material: acero chromoly 4130 (acero al carbono opcional). Las piezas de mano izquierda están marcadas con ranuras. Hexagonal disponible; tamaños especiales en volumen — envíe un plano o una muestra. Filtre y solicite presupuesto por referencia en la página de especificaciones de adaptadores de tubo.
Tuerca ajustadora de bungBAN / BANL · 15 referencias
| Referencia | Rosca interior C | Rosca exterior D | Hexagonal E | Longitud A | Long. hexagonal B |
|---|---|---|---|---|---|
| BAN-8-6 | 3/8-24 RH | 1/2-20 RH | 0.563 | 1.250 | 0.219 |
| BANL-8-6 | 3/8-24 LH | 1/2-20 LH | 0.563 | 1.250 | 0.219 |
| BAN-10-8 | 1/2-20 RH | 5/8-18 RH | 0.750 | 1.500 | 0.313 |
| BANL-10-8 | 1/2-20 LH | 5/8-18 LH | 0.750 | 1.500 | 0.313 |
| BAN-12-10 | 5/8-18 RH | 3/4-16 RH | 0.938 | 1.630 | 0.375 |
| BANL-12-10 | 5/8-18 LH | 3/4-16 LH | 0.938 | 1.630 | 0.375 |
| BAN-12-10-1 | 5/8-18 RH | 3/4-16 LH | 0.938 | 1.630 | 0.375 |
| BAN-16-12 | 3/4-16 RH | 1-12 RH | 1.125 | 1.750 | 0.422 |
| BANL-16-12 | 3/4-16 LH | 1-12 LH | 1.125 | 1.750 | 0.422 |
| BAN-16-12-1 | 3/4-16 LH | 1-12 RH | 1.125 | 1.750 | 0.422 |
| BANL-16-12-1B | 3/4-16 LH | 1-12 RH | 1.125 | 2.750 | 0.422 |
| BAN-20-16 | 1 – 12 RH | 1 1/4-12 RH | 1.500 | 2.130 | 0.547 |
| BANL-20-16 | 1 – 12 LH | 1 1/4-12 LH | 1.500 | 2.130 | 0.547 |
| BAN-24-20 | 1 1/4-12 RH | 1 1/2-12 RH | 1.875 | 2.130 | 0.719 |
| BANL-24-20 | 1 1/4-12 LH | 1 1/2-12 LH | 1.875 | 2.130 | 0.719 |
Acero chromoly con zincado plateado; permite el ajuste con un bung roscado. Observe las piezas de mano mixta — BAN-12-10-1, BAN-16-12-1 y BANL-16-12-1B combinan RH y LH en un solo cuerpo, lo que da acción de tensor con una sola tuerca. Tamaños especiales disponibles en volumen.
Hexágonos soldables para llaveSerie 1865 · 13 tamaños
| Referencia | Diámetro exterior de tubo compatible | Boca de llave | Tamaño interior (ID) |
|---|---|---|---|
| 1865-101 | 3/8″ | 5/8″ | 0.390 |
| 1865-102 | 1/2″ | 3/4″ | 0.515 |
| 1865-103 | 5/8″ | 7/8″ | 0.640 |
| 1865-104 | 3/4″ | 1″ | 0.765 |
| 1865-105 | 7/8″ | 1 1/8″ | 0.890 |
| 1865-106 | 1″ | 1 1/4″ | 1.015 |
| 1865-107 | 1 1/8″ | 1 3/8″ | 1.140 |
| 1865-108 | 1 1/4″ | 1 1/2″ | 1.265 |
| 1865-109 | 1 3/8″ | 1 5/8″ | 1.390 |
| 1865-110 | 1 1/2″ | 1 3/4″ | 1.515 |
| 1865-111 | 1 5/8″ | 1 7/8″ | 1.640 |
| 1865-112 | 1 3/4″ | 2″ | 1.765 |
| 1865-113 | 2″ | 2 1/4″ | 2.015 |
Acero al carbono, para distintos diámetros exteriores de tubo. Deslícelo sobre el tubo, suéldele y tendrá un plano donde sujetar al ajustar la longitud de la bieleta. La columna de I.D. es el taladro — empárelo con el diámetro exterior de su tubo.
Ajustador de bieletaLBA acero al carbono · LBAX chromoly · ALBA aluminio · 14 tamaños cada uno
| Acero al carbono | Acero chromoly | Aluminio | Rosca (M y H) | Longitud A ref. |
|---|---|---|---|---|
| LBA6-19 | LBAX6-19 | ALBA6-19 | 3/8-24 | 1.850 |
| LBA6-29 | LBAX6-29 | ALBA6-29 | 3/8-24 | 2.875 |
| LBA6-34 | LBAX6-34 | ALBA6-34 | 3/8-24 | 3.435 |
| LBA7-31 | LBAX7-31 | ALBA7-31 | 7/16-20 | 3.125 |
| LBA8-34 | LBAX8-34 | ALBA8-34 | 1/2-20 | 3.375 |
| LBA8-36 | LBAX8-36 | ALBA8-36 | 1/2-20 | 3.625 |
| LBA10-38 | LBAX10-38 | ALBA10-38 | 5/8-18 | 3.813 |
| LBA10-39 | LBAX10-39 | ALBA10-39 | 5/8-18 | 3.875 |
| LBA12-41 | LBAX12-41 | ALBA12-41 | 3/4-16 | 4.125 |
| LBA12-41-1 | LBAX12-41-1 | ALBA12-41-1 | 3/4-16 | 4.125 |
| LBA12-47 | LBAX12-47 | ALBA12-47 | 3/4-16 | 4.650 |
| LBA16-61 | LBAX16-61 | ALBA16-61 | 1 – 12 | 6.125 |
| LBA20-66 | LBAX20-66 | ALBA20-66 | 1.25-12 | 6.625 |
| LBA-M10 | LBAX-M10 | ALBA-M10 | M10 x 1.50 | 88mm |
Ajustador hembra-macho. La rosca macho es UNF-3A mano izquierda, la rosca hembra es UNF-2B mano derecha — por lo que el ajustador es en sí un tensor. LBA es acero al carbono zincado en plata; LBAX es chromoly con tratamiento térmico y zincado en plata; ALBA es aluminio anodizado en negro — la opción que ahorra peso y la indicada para usar con cabezas de bieleta de aluminio. Todas las dimensiones B/C/D/E en la página de especificaciones del ajustador de bieleta.
Guía de ingeniería
Guía de selección
Cuatro decisiones, en este orden. Si las acierta, la tabla de arriba le da una referencia.
01
Iguale la rosca de la cabeza de bieleta
La rosca interior del adaptador debe ser igual a la rosca de la cabeza de bieleta — p. ej., 3/8-24 UNF. Es la igualación principal, y la que la gente falla cuando pide solo por tamaño de tubo.
02
Iguale el tubo
Confirme el diámetro exterior del tubo y pared — la tabla indica ambos porque ID = OD − 2 × pared, y el diámetro exterior escalonado del adaptador debe ajustar ceñido a ese ID para una soldadura fuerte y autocentrada. Nuestros tubos de chromoly — en la tabla de tamaños encontrará el ID calculado para cada tubo estándar.
03
RH o LH — o ambos
Ambos RH para una bieleta de longitud fija; un RH y un LH para una bieleta ajustable que gira como un tensor. Los adaptadores LH están marcados con ranuras para que no suelde dos del mismo mano en una misma barra.
04
Elija el estilo
Adaptador de tubo para soldar (el más común), tuerca ajustadora de bung (ajuste de longitud integrado), ajustador de bieleta (incluida la opción de aluminio) o hexágono soldable para llave cuando solo necesita planos exteriores.
¿Hasta dónde debe roscar la cabeza de bieleta? Una regla práctica de taller es un engranaje de rosca de al menos 1 a 1,5 veces el diámetro de la rosca — así, una cabeza de bieleta 3/4-16 quiere unos 3/4″ a 1-1/8″ de rosca dentro del adaptador. Compruebe que el engranaje se mantenga en su ajuste largo , no solo en la longitud a la que lo montó en el banco, y fíjelo con una contratuerca.
Guía de fabricación
Pautas de soldadura
- 01
Retire primero la cabeza de bieleta
Negociable no. El calor de la soldadura destruye el rodamiento y el revestimiento de PTFE. Desenrósdelo antes de encender el arco.
- 02
Limpie el ID del tubo y el OD del adaptador
La cascarilla de laminación, el aceite de corte y la grasa de estirado provocan porosidad. Limpie ambas superficies de contacto antes de montar.
- 03
Proteja la rosca
Enrósquele un perno sacrificial o una cabeza de bieleta vieja al adaptador mientras suelda. Actúa como sumidero de calor y evita que la rosca se deforme — más barato que repararla después.
- 04
Puntee en tres o más puntos
Unos puntos equidistantes limitan la deformación y mantienen el adaptador cuadrado dentro del tubo.
- 05
Complete con penetración total
Después déjelo enfriar despacio en aire quieto. No temple el 4130 — consulte la guía de tubos de chromoly para la selección del material de aporte.
- 06
Compruébelo antes de montar
Enfríe por completo, después pase un macho de roscar si la soldadura apretó la rosca, y compruebe la concentricidad para que la cabeza de bieleta no se atasque.
Los adaptadores de tubo de chromoly SYZ están hechos del mismo 4130 que los tubos de chasis habituales, así que la unión es una soldadura equivalente. Los adaptadores LH llevan ranuras para identificar RH/LH rápidamente durante el montaje.
Ejemplo de dimensionamiento
Ejemplo resuelto de dimensionamiento
Suponga que construye una barra de 4 enlaces ajustable alrededor de una cabeza de bieleta de chromoly macho 3/4-16, usando tubo DOM de 1-1/2″ de diámetro exterior × 0.120″ de pared:
- 01
Rosca del adaptador = 3/4-16 UNF
Coincide con la cabeza de bieleta. Es el primer filtro de la tabla.
- 02
ID del tubo = 1.26″
1.5″ − (2 × 0.120″) = 1.26″. En la tabla, 1 1/2″ de diámetro exterior × 0.120 con rosca hembra 3/4-16 es WTF-1208RyWTF-1208L.
- 03
Manos de rosca = una de cada
WTF-1208R en un extremo, WTF-1208L en el otro, de modo que la barra terminada se ajusta como un tensor.
- 04
Para llave = 1865-110
El tubo redondo no tiene planos, así que añada un hexágono soldable para llave dimensionado para tubo de 1-1/2″ de diámetro exterior — la pieza 1865-110 — o especifique adaptadores de cuerpo hexagonal en su lugar.
- 05
Fijación = una contratuerca en cada extremo
Fije la longitud y después bloquee ambos extremos con una contratuerca. La misma lógica para cualquier bieleta — solo cambian los números de rosca y de tubo.
Detalle de ingeniería
Modos de fallo comunes — Tabla rápida de prevención
Use esta lista de comprobación compacta antes de soldar o ajustar un conjunto de adaptador de tubo.
| Modo de fallo | Causa probable | Prevención |
|---|---|---|
| La rosca se atasca después de soldar | Contracción por calor o soldadura descentrada | Use un perno sacrificial como sumidero de calor, puntee en tres o más puntos, enfríe despacio y pase un macho después de enfriar. |
| La soldadura se agrieta o el adaptador se sale | Ajuste impreciso, penetración incompleta o puntos que soportan la carga | Empareje el OD del adaptador con el ID del tubo y complete la soldadura circunferencial con el procedimiento correcto para 4130. |
| El rodamiento se agarrota | Cabeza de bieleta montada durante la soldadura | Retire la cabeza de bieleta antes de soldar; el calor puede destruir el rodamiento y el revestimiento de PTFE. |
| El ajuste se afloja o se corroe | Sin contratuerca, engranaje insuficiente o exposición a metales disímiles | Bloquee ambos extremos con contratuercas, conserve el engranaje total de la rosca y use la opción de aluminio correcta para tubos de aluminio. |
Usos industriales
Dónde rinden los adaptadores de tubo y los bungs soldables
Brazos de suspensión de 4 enlaces
Un par de adaptadores de tubo RH + LH soldado en cada extremo del brazo le permite ajustar la longitud del brazo para el ángulo del piñón y la geometría cuando el vehículo ya está montado.
→ Adaptadores de tubo, par LH + RH · aplicaciones todoterreno
Tirantes de dirección
Los adaptadores de tubo más un hexágono soldable para llave dan una barra de dirección limpia y ajustable que se puede fijar y bloquear con contratuercas.
→ Adaptadores de tubo + hexágono para llave · conjuntos de bieletas de dirección
Barras Panhard / de localización
Barras laterales de longitud fija con adaptadores para soldar en ambos extremos — ambos RH cuando no se quiere ajuste.
→ Adaptadores de tubo, fijos
Brazos de control ajustables
Las tuercas ajustadoras de bung o los ajustadores de bieleta permiten ajustar la longitud durante el montaje sin retirar las cabezas de bieleta del vehículo.
→ Ajustador de bieleta / tuerca de bung
Brazos arrastrados (espacio reducido)
El estilo bung soldable minimiza la protrusión en el extremo del tubo — útil cuando el espacio entre el brazo y el chasis es reducido.
→ Estilo bung soldable
Maquinaria y bieletas ligeras
Los ajustadores de bieleta de aluminio ALBA ahorran peso donde no se necesita toda la resistencia del chromoly — tanto en competición y robótica como en bieletas de actuadores industriales.
→ Ajustador de aluminio ALBA · automatización industrial
Programas personalizados
Personalización de insertos de tubo — Cuatro pasos
Todo lo que no esté en la tabla de arriba es un trabajo personalizado, y lo personalizado aquí es rutina. Así funciona.
01
Envíe sus datos
Envíe la solicitud con un plano o una muestra, e indíquenos la cantidad — eso es lo que nos permite presupuestar de inmediato en lugar de volver con preguntas.
02
Presupuesto en un día laborable
Una vez que tenemos los detalles, recibe el presupuesto en un día laborable.
03
Muestra de preproducción
Enviamos una muestra de preproducción para su confirmación o ajustes finales, de modo que nada pase a volumen sin verificar.
04
Producción en masa y entrega
Procedemos con la producción en masa basándonos en la muestra confirmada y entregamos a tiempo en la ubicación que indique.
Lo personalizado va más allá de las dimensiones: roscas no estándar, tamaños métricos, perfiles de cuerpo especiales y materiales más allá del 4130 — acero al carbono, aluminio, titanio. Los tamaños especiales están disponibles en volumen; envíe un plano o una muestra a [email protected] o use el formulario de abajo.
FAQ
Preguntas frecuentes
¿Por qué no puedo soldar una cabeza de bieleta directamente a un tubo?
El calor de la soldadura destruye el tratamiento térmico del rodamiento y funde cualquier revestimiento de PTFE, provocando agarrotamiento y pérdida de capacidad de carga. Suelde siempre primero el adaptador y enrósquele la cabeza de bieleta cuando todo se haya enfriado.
¿Cuál es la diferencia entre un adaptador de tubo y un bung soldable?
Un adaptador de tubo es un inserto escalonado para soldar con taladro roscado; un bung soldable es un tapón roscado a ras dentro del extremo del tubo. Los adaptadores son de uso general; los bungs se ajustan a conexiones de mínima protrusión donde el espacio es reducido. En el lenguaje cotidiano de taller las dos palabras suelen usarse indistintamente.
¿Qué estilos de cuerpo hay disponibles — redondo, hexagonal, cuadrado?
El redondo es el estándar y cubre toda la tabla de tamaños WTF. Los adaptadores hexagonales añaden planos para llave integrados, el redondo-hexagonal combina un hombro de soldadura redondo con un cuello hexagonal, el cuadrado se adapta al tubo cuadrado, y los perfiles totalmente personalizados se mecanizan según plano. Envíe un plano o una muestra para cualquier cosa no estándar.
¿Cómo identifico los adaptadores de tubo de rosca a mano izquierda?
Los adaptadores de tubo a mano izquierda de SYZ llevan ranuras mecanizadas en el cuerpo como identificador visual de mano derecha frente a mano izquierda, lo que importa en bieletas ajustables donde soldar dos adaptadores del mismo mano en una barra significa empezar de nuevo.
¿De qué material son los adaptadores de tubo?
Los adaptadores de tubo son de chromoly 4130 con acero al carbono opcional, así que se sueldan de igual a igual con los tubos de chasis habituales. Las tuercas ajustadoras de bung son de chromoly zincado plateado. Los ajustadores de bieleta vienen en acero al carbono (LBA), chromoly con tratamiento térmico (LBAX) o aluminio anodizado en negro (ALBA). Los hexágonos soldables para llave son de acero al carbono. El aluminio y el titanio están disponibles como materiales personalizados.
¿Hay adaptadores de tubo métricos disponibles?
Sí. La tabla WTF publicada está en pulgadas, y la gama de ajustadores de bieleta incluye un tamaño M10 por 1.50. Los adaptadores de tubo métricos y otras roscas métricas se producen bajo pedido — envíe la rosca, el diámetro exterior y la pared del tubo, y la cantidad.
¿Cuánto engranaje de rosca necesita la cabeza de bieleta?
Una regla práctica de taller es al menos 1 a 1,5 veces el diámetro de la rosca, es decir, unos 3/4 a 1-1/8 de pulgada de engranaje en una cabeza de bieleta 3/4-16. Lo que importa es que el engranaje se mantenga también en el ajuste más largo, no solo donde se montó. Termine siempre con una contratuerca y, cuando la bieleta sea crítica para la seguridad, dimensione según su propio cálculo de diseño en lugar de una regla práctica.
¿Qué es una tuerca ajustadora de bung frente a un ajustador de bieleta?
Una tuerca ajustadora de bung es una manguita roscada con una rosca interior y otra exterior que funciona como un tensor para ajustar la longitud — varias piezas de la gama combinan roscas a mano derecha y a mano izquierda en un solo cuerpo. Un ajustador de bieleta es un ajustador hembra-macho con rosca macho a mano izquierda y rosca hembra a mano derecha, disponible en acero al carbono, chromoly o aluminio.
¿Puedo usar adaptadores de tubo con tubos de aluminio?
Los tubos de aluminio necesitan adaptadores de aluminio, ya que soldar acero a aluminio no es práctica estándar, o bien fijación roscada en lugar de soldadura. El ajustador de bieleta ALBA es la opción de aluminio de catálogo, y los adaptadores de aluminio personalizados se mecanizan según plano.
¿Cómo evito que la rosca se deforme al soldar?
Enrósquele un perno sacrificial o una cabeza de bieleta vieja al adaptador mientras suelda — actúa como sumidero de calor y sostiene el taladro. Puntee de forma equilibrada en tres o más puntos para controlar la deformación, deje enfriar el conjunto despacio y pase un macho si la rosca se ha apretado.
¿Pueden fabricar un tamaño que no está en la tabla?
Sí — los tamaños especiales están disponibles en volumen. Envíe un plano o una muestra más la cantidad y recibirá un presupuesto en un día laborable, y después una muestra de preproducción para confirmar antes de que corra el lote.
Nuestras fortalezas
Por qué elegir SYZ Rod Ends
Somos un fabricante de soluciones de adaptadores de tubo para soldar e insertos de tubo, especializado en el diseño y la producción de insertos y adaptadores de tubo de alta calidad. Años de experiencia se traducen en productos duraderos, precisos y personalizables que se suministran en todo el mundo a la fabricación de automóviles, el equipamiento industrial y la fabricación para competición. La innovación continua y un control de calidad riguroso mantienen cada producto a norma — el objetivo es ser un socio a largo plazo que mejore el rendimiento de su producto y la economía de su producción, no un proveedor puntual.
Todo lo demás que necesita la bieleta
Tubo DOM de Chromoly
Tubo de 4130 cortado a medida, 23 tamaños estándar con ID calculado
Cabezas de bieleta de chromoly
Cabezas de bieleta (heim joints) de 4130 para roscar en ambos extremos
Contratuercas
Fije la longitud, RH y LH, en pulgadas y métrico

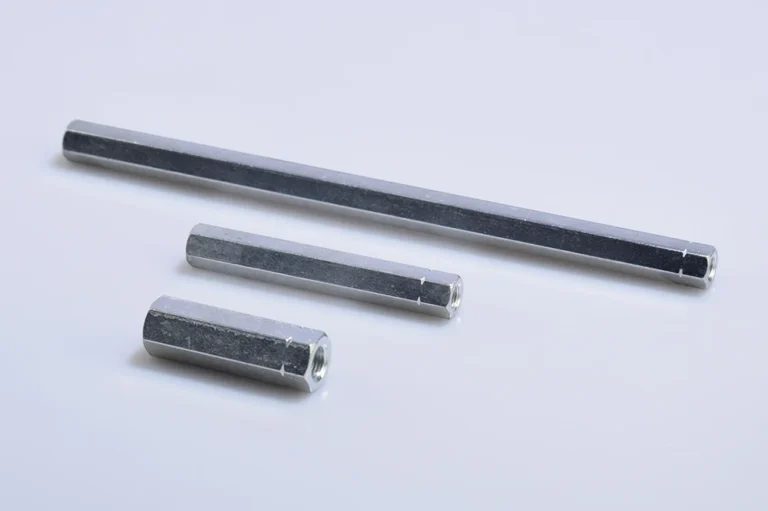

Tensores y barras hexagonales
Ajustadores RH/LH para bieletas de longitud regulable

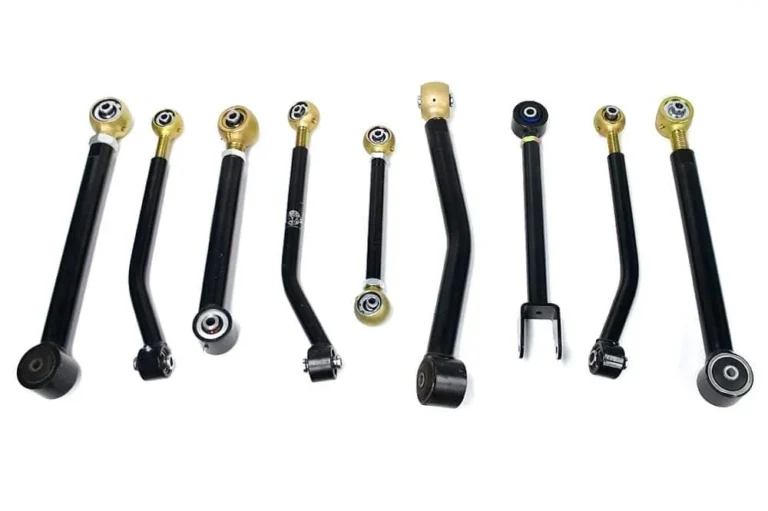

Barras de bieleta
Barras ensambladas completas, fabricadas a su medida
Separadores para cabezas de bieleta
Reduzca el taladro, compense el ancho, añada ángulo de desalineación
Portacopas uniball
Alojamientos soldables para montajes uniball y de gran desalineación
Abrazaderas de tubo
Abrazaderas de bloqueo por ID y OD para uniones de tubo

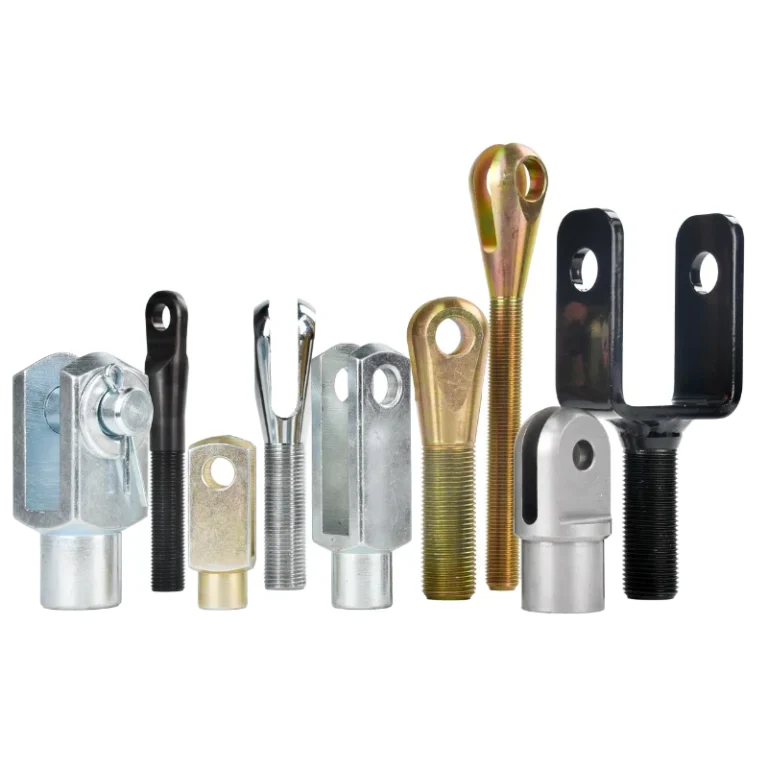

Horquillas y cabezas de bieleta de horquilla
Extremos de horquilla para bieletas articuladas por pasador
Todas las cabezas de bieleta y heim joints
22 series en chromoly, acero al carbono, inoxidable y aluminio
Herramientas de ingeniería
Calculadoras para esta familia de productos
Compruebe la longitud de engranaje en conexiones roscadas cargadas.
Evalúe elementos a compresión por esbeltez y riesgo de pandeo.
Compruebe los límites presión-velocidad para seleccionar el rodamiento liso.
Estime la interferencia de ajuste a presión para un rodamiento y su carcasa.
Guías de compra
Guías para adaptadores de tubo y bungs soldables
Elija rosca, perfil de cuerpo, diámetro exterior de tubo y método de soldadura.
Compare roscas interior/exterior para bieletas ajustables.
Añada planos para el montaje y el ajuste de longitud.
Revise las opciones de ajustador en acero al carbono, chromoly y aluminio.
Venta directa de fábrica
Envíe su consulta de inserto / adaptador de tubo
Deje los detalles de su solicitud — referencias, rosca, diámetro exterior y pared del tubo, cantidades — y respondemos en 24 horas con precios y plazo de entrega.
