Cabezas de bieleta ALJM / ALRSM / ALJF
3 piezas de precisión · 27 tamaños
La familia de precisión de 3 piezas usa una pista de acero de aleación con revestimiento PTFE opcional. ALRSM es el miembro de vástago reforzado para mayor agarre de rosca.
Aluminio aeronáutico ligero 7075-T6 — cabezas de bieleta y juntas heim
Cabezas de bieleta de aluminio
y juntas heim
Cabezas de bieleta de aluminio 7075-T6 ligeras para bieletas de carrera, robótica, enlaces de control de UAV y conjuntos OEM. Elija la familia de 3 piezas ALJM para movimiento de precisión o la familia de 2 piezas AM/AF para bieletas autolubricantes y económicas. Los acabados estándar son anodizado rojo o negro, con opciones de rosca derecha/izquierda y soporte de referencia cruzada para FK, Aurora, QA1 y Midwest Control.
2 series
52 tamaños
0.190″–1.000″
Rango de orificios
7075-T6
Cuerpo · bola 52100
FK · Aurora · QA1
Referencia cruzada
Certificados de material disponibles
De muestra a contenedor completo
Grado aeroespacial 7075-T6
Referencia cruzada FK · Aurora · QA1
1/3 del peso del acero
Descripción general
¿Qué son las cabezas de bieleta de aluminio?
Las cabezas de bieleta de aluminio (juntas heim de aluminio / rose joints) reemplazan la carcasa de acero por un cuerpo de aluminio aeronáutico 7075-T6, recortando peso mientras se mantiene la misma articulación esférica. El la bola sigue siendo acero de rodamientos 52100 templado, el aluminio nunca se usa para la bola porque carece de la dureza superficial para resistir el desgaste.
El compromiso es deliberado: el aluminio reduce la masa a costa del margen de carga por impacto frente al cromoly. Así que la verdadera pregunta de selección no es «aluminio o acero» en abstracto, sino si su bieleta lleva cargas ligeras a moderadas bien inspeccionadas (gana el aluminio) o cargas de impacto de suspensión/dirección (use cromoly).
Carcasa de aluminio 7075-T6
Grado aeroespacial de alta resistencia,
con tratamiento en solución y envejecimiento artificial hasta T6. Anodizado en rojo o negro para protección contra la corrosión.
Bola de acero de rodamientos 52100
Rectificada de precisión, tratada térmicamente, cromada
duro. El aluminio nunca se usa para la bola para evitar agarrotamiento y desgaste.
Compromiso peso vs resistencia
Reduce la masa no suspendida y mejora la respuesta, pero tiene menor capacidad de carga por impacto que el cromoly. Diseñado para cargas ligeras a moderadas y bien inspeccionadas.
Ciencia de materiales
Por qué 7075-T6 (no 6061 ni 2024)
Las cabezas de bieleta de aluminio viven o mueren según la aleación. SYZ usa 7075-T6, el grado aeroespacial de alta resistencia, por una razón:
Resistencia
El 7075-T6 es la aleación de aluminio más resistente de uso común, con resistencia a la tracción muy por encima del 6061 de propósito general: se acerca al rango del acero dulce manteniendo la densidad ~1/3 del aluminio. (Propiedad de aleación publicada: consulte cada página de especificaciones para datos por pieza.)
El temple T6
Con tratamiento en solución y envejecimiento artificial hasta la resistencia máxima, el temple estándar para piezas estructurales aeroespaciales y de motorsport de alta gama.
Por qué no 6061
El 6061 es más débil y obligaría a capacidades de carga menores; una «cabeza de bieleta de aluminio 6061» de otro proveedor no es equivalente a una pieza de 7075-T6.
Anodizado
El acabado anodizado en color (rojo/negro) endurece la superficie, mejora la resistencia a la corrosión y permite codificar por color derecha/izquierda o rutas de carga en conjuntos complejos.
La historia del peso es la esencia: recortar masa en bieletas de dirección, barras radiales, bieletas estabilizadoras y bieletas de control reduce la masa no suspendida/rotativa, lo que mejora aceleración, respuesta y fatiga en la estructura de soporte: siempre que las cargas se mantengan dentro del valor nominal de la serie de aluminio.
Especificaciones verificadas
Material y construcción
Las cabezas de bieleta de aluminio de SYZ comparten un cuerpo de 7075-T6 de alta resistencia y una bola de acero de rodamientos 52100. Los internos y las pistas se optimizan por serie:
| Componente | ALJM / ALRSM / ALJF (3 piezas) | AM / AF (2 piezas) |
|---|---|---|
| Cuerpo | Aluminio aeronáutico 7075-T6, anodizado en color rojo/negro | Aluminio aeronáutico 7075-T6, anodizado en color rojo/negro |
| Bola | Acero de rodamientos 52100, tratamiento térmico, rectificado de precisión, cromado duro | Acero de rodamientos 52100, tratamiento térmico, rectificado de precisión, cromado duro |
| Pista / revestimiento | Pista de acero de aleación; revestimiento PTFE opcional (-T); galvanizado opcional | Nailon reforzado moldeado por inyección con PTFE |
| Rango de orificios | 0.1900-0.7500 pulgadas | 0.1900-1.000 pulgadas |
| Rosca | Macho (ALJM) / hembra (ALJF) / vástago reforzado (ALRSM); derecha e izquierda | Macho (AM) / hembra (AF); derecha e izquierda |
| Marcas de referencia cruzada | FK, Aurora | QA1, Midwest Control |
Por qué 7075-T6
Grado de aluminio aeroespacial de alta resistencia
(tratamiento en solución, envejecimiento artificial hasta T6): mucho más resistente que el 6061 común, conservando la
ventaja de peso del aluminio. El anodizado en color endurece la superficie, resiste la corrosión y permite el código de color.
Serie ALRSM
El miembro de servicio pesado / vástago reforzado
de la familia de 3 piezas (no un material de bola diferente): más agarre de rosca donde el vástago soporta
carga axial o de flexión.
Opción PTFE (-T)
El revestimiento elimina la necesidad de grasa
y reduce la fricción; también mantiene una barrera de polímero entre la bola de acero y el cuerpo de aluminio, reduciendo
la interacción galvánica en condiciones húmedas.
Gama completa
Las 2 familias de aluminio

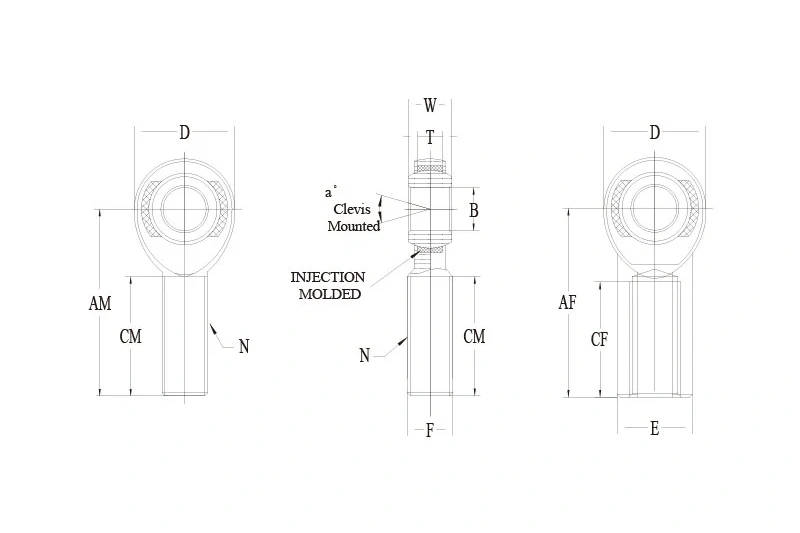

Cabezas de bieleta AM / AF
2 piezas · 25 tamaños
La familia de 2 piezas AM/AF combina un cuerpo de aluminio 7075-T6 con una pista de nailon reforzado/PTFE. Es una opción práctica autolubricante para mecanismos más ligeros.
Comience con un número de pieza real
Tamaños populares de cabezas de bieleta de aluminio
Use estos registros de producto activos como punto de partida rápido y confirme el cuadro dimensional completo en la página de la serie.
| Serie | Número de pieza | Orificio / rosca | Configuración |
|---|---|---|---|
| ALJM | ALJMR8(T) / ALJML8(T) | 0.5000″ · 1/2-20 | Macho 3 piezas |
| ALJM | ALJMR12(T) / ALJML12(T) | 0.7500″ · 3/4-16 | Macho 3 piezas |
| ALJF | ALJFR8(T) / ALJFL8(T) | 0.5000″ · 1/2-20 | Hembra 3 piezas |
| ALJF | ALJFR12(T) / ALJFL12(T) | 0.7500″ · 3/4-16 | Hembra 3 piezas |
| AM | AMR8-10 / AML8-10 | 0.5000″ · 5/8-18 | Macho 2 piezas |
| AF | AFR8 / AFL8 | 0.5000″ · 1/2-20 | Hembra 2 piezas |
| AM | AMR12-16-1 / AML12-16-1 | 0.7500″ · 1-14 | Macho 2 piezas |
Programas de marca y control visual
Colores y acabado personalizado
Anodizado rojo o negro estándar; otros colores, logos marcados por láser y embalaje personalizado disponibles para programas de marca.
Acabados estándar
El anodizado rojo o negro son las opciones estándar para programas ALJM, ALRSM y AM/AF. El color puede identificar lados derecha/izquierda o rutas de carga separadas.
Identificación de marca
Logos marcados por láser o identificadores de pieza pueden discutirse con el equipo de cotización para programas repetitivos y conjuntos trazables.
Control de embalaje
Embalaje y etiquetado personalizados disponibles para programas de distribuidor, motorsport y marca blanca. Solicite una muestra de color antes del lanzamiento.
Elegir el material correcto
Guía de selección de aluminio
COMPARACIÓN RÁPIDA
| Su requisito | Material recomendado | Por qué |
|---|---|---|
| Reducción de peso, cargas ligeras a moderadas, acabado anodizado | Aluminio 7075-T6 | Menor masa no suspendida, 1/3 de la densidad del acero |
| Cargas de impacto pesadas, dirección principal, suspensión todoterreno | Cromoly 4130 | Mayor resistencia a la tracción y vida a la fatiga |
| Entorno abrasivo expuesto / confort de calle | Cromoly 4130 (PTFE / poli) | Resiste la erosión por gravilla y la deformación del cuerpo |
CUÁNDO ELEGIR ALUMINIO
- La reducción de peso es un objetivo de diseño clave para el conjunto de bieletas.
- La bieleta soporta cargas ligeras a moderadas y bien inspeccionadas.
- Desea un acabado anodizado limpio (rojo o negro disponible).
- Se requiere baja masa móvil / articulación rápida y con respuesta.
CUÁNDO EVITAR EL ALUMINIO
- La articulación soporta cargas de impacto pesadas o esfuerzos de alto impacto.
- El vástago roscado está cargado a flexión (solo tracción/compresión pura).
- Es dirección principal o suspensión todoterreno severa sin validación de ingeniería.
- El entorno es lo bastante abrasivo como para erosionar el cuerpo de aluminio. En estos casos, use cabezas de bieleta de cromoly.
Confirmar antes de ordenar: Orificio, tamaño y paso de rosca, macho/hembra, derecha/izquierda, longitud centro-a-extremo,
ancho de bola/carcasa, ángulo de desalineación requerido, PTFE frente a metal-
Las capacidades de carga radial exactas están en cada página de especificaciones: verifíquelas allí antes de liberar el diseño final.
Aplicaciones
Dónde rinden las cabezas de bieleta de aluminio
Use el cuerpo ligero donde la masa y la articulación con respuesta importan; valide cada carga estructural a nivel de pieza.
UTV y side-by-side
Una opción ligera para bieletas inspeccionadas no primarias como bieletas estabilizadoras, barras radiales y mecanismos de control. Las cargas de suspensión de alto impacto requieren validación de ingeniería o cromoly.
Bieletas de carrera
ALJM/ALJF soporta baja masa móvil en mecanismos de cambio, acelerador, pedal y otros mecanismos de carrera no estructurales; AM/AF es la alternativa práctica autolubricante.
Robótica y automatización
Una menor masa móvil puede reducir la demanda del actuador en mecanismos pick-and-place, instrumentación y bieletas de máquina ajustables. Especifique pistas PTFE o de nailon según el ciclo de trabajo.
UAV y mecanismos ligeros
El aluminio 7075-T6 puede adecuarse a bieletas de control para UAV y mecanismos ligeros donde cada gramo importa. Esta página no implica certificación aeronáutica; valide el conjunto completo.
Referencia cruzada
Las cabezas de bieleta de aluminio de SYZ tienen referencias cruzadas con líneas reales de la competencia. Ingrese el número de pieza de la competencia en la herramienta de búsqueda cruzada de cada página de especificaciones para encontrar el equivalente SYZ por dimensiones.
Por qué SYZ
Un programa práctico de suministro de aluminio
Desde 1999
Producción directa de fábrica de cabezas de bieleta y bieletas con soporte de material y dimensiones para conjuntos repetitivos.
ISO 9001:2015
Certificado de sistema de calidad 11425Q49262R0S. Los certificados de material y registros de inspección pueden discutirse con la cotización.
De prototipo a producción
Las muestras suelen planificarse en unos 20 días y la producción en unos 25 días; confirme el cronograma vigente con el equipo de cotizaciones.
Complete el conjunto
Ferretería de bieletas relacionada
Contratuercas de aluminio
Pregunte por las opciones con sufijo JNR…A para conjuntos de aluminio a juego.
Tensores de barra hexagonal
Opciones de bieletas ajustables en aluminio y acero con barra hexagonal.
Adaptadores de tubo
Ajustadores de bieleta de aluminio ALBA y adaptadores de tubo para soldar.
Actualizar a cromoly
Use la familia de cromoly cuando la carga de impacto o el servicio primario de suspensión domine.
FAQ
Preguntas frecuentes
¿Son las cabezas de bieleta de aluminio lo bastante fuertes para la suspensión?
Para autos de carrera ligeros, UTV y motocicletas, las cabezas de bieleta de aluminio 7075-T6 funcionan
en enlaces no estructurales (bieletas estabilizadoras, brazos de caída) donde las cargas son moderadas. Para enlaces estructurales en
vehículos más pesados, use cromoly. Verifique siempre la capacidad de carga radial estática contra su máximo calculado
con un factor de seguridad.
¿Qué significa «cabeza de bieleta 7075»?
Se refiere a una cabeza de bieleta de aluminio cuyo cuerpo es aluminio 7075 de alta resistencia (SYZ
usa 7075-T6). Los compradores la buscan cuando quieren una opción de aluminio ligera pero más resistente que los
grados comunes.
¿Cuál es la diferencia entre las series ALJM y AM?
ALJM es precisión de 3 piezas con pista de acero de aleación y revestimiento PTFE opcional:
articulación más suave y una variante de vástago reforzado (ALRSM). AM es de 2 piezas con pista de
nailon reforzado/PTFE: una opción práctica, de servicio más ligero y rentable. Ambas usan cuerpo de 7075-T6 y bola de acero 52100.
¿Qué significa el sufijo «(-T)»?
Indica una versión con revestimiento PTFE: autolubricante y sin mantenimiento,
ideal para conjuntos con polvo, húmedos o sellados. Las versiones sin T dependen de su pista estándar.
¿Puedo obtener roscas a izquierdas?
Sí: cada serie de aluminio ofrece derecha e izquierda. La izquierda se necesita en un lado de un
conjunto de tensor o adaptador de tubo para que ambos extremos se ajusten juntos.
¿Son adecuadas las cabezas de bieleta de aluminio para uso marino/agua salada?
No recomendado: la sal causa picaduras y corrosión galvánica en la
interfaz bola-de-acero/cuerpo-de-aluminio. Para uso marino, elija cabezas de bieleta de acero inoxidable de SYZ (SCM/SCF) o rodamientos
esféricos de acero inoxidable (COM-SS).
¿El cuerpo se agarrota al enroscarlo en acero?
Las roscas de aluminio pueden agarrotarse bajo torque alto o ajuste frecuente. Use
pasta antiagarrotamiento y evite apretar en exceso.
¿Qué colores están disponibles?
El anodizado rojo o negro son los acabados estándar. Otros colores pueden discutirse para programas de marca aprobados; solicite una muestra antes del lanzamiento de producción.
¿Pueden marcar con láser nuestra marca?
Logos o identificadores marcados por láser y embalaje personalizado pueden revisarse para programas OEM, de distribuidor y marca blanca repetitivos. Incluya el arte y la cantidad anual en su solicitud de cotización.
¿Son las cabezas de bieleta de aluminio lo bastante fuertes para la suspensión?
Para aplicaciones de carrera más ligeras y de bieletas de control pueden ser adecuadas, pero para suspensión estructural de vehículos pesados o cargas de choque severas el cromoly sigue siendo la opción más segura. Valide siempre la capacidad por pieza en la página de especificaciones.
¿Cuál es la diferencia entre ALJM y AM?
ALJM es la familia de precisión de 3 piezas con pista de acero de aleación y revestimiento PTFE opcional, mientras que AM es la familia autolubricante de 2 piezas con pista de nailon reforzado/PTFE.
¿Puedo obtener cabezas de bieleta de aluminio con rosca a izquierdas?
Sí. Hay opciones derecha e izquierda disponibles para que un conjunto ajustable se fije girando el cuerpo del enlace en lugar de desconectar un extremo.
¿Son adecuadas las cabezas de bieleta de aluminio para uso marino o agua salada?
No ideal. La exposición a la sal aumenta el riesgo de corrosión y problemas galvánicos alrededor de la interfaz bola-de-acero/cuerpo-de-aluminio. Las series de inoxidable son la mejor opción para servicio marino.
Herramientas de ingeniería
Calculadoras para esta familia de productos
Verifique la carga de trabajo contra su factor de seguridad seleccionado.
Compare la masa del material y las entradas de costos indicativos.
Guías del comprador
Planifique una bieleta ligera
Use la guía de mayorista para muestreo, suministro repetitivo y planificación de cotizaciones.
Venta directa de fábrica
Solicitar presupuesto
Díganos su serie, números de pieza y cantidades. Respondemos en 24 horas con precios y plazos de entrega.
