What is the difference between punching and stamping?

Punching shears a hole or profile from sheet stock. Stamping forms the sheet into a three-dimensional feature. A progressive die can combine both operations.

Do you have your own punch presses?

Yes. Our own Ningbo facility runs 5 punch presses. The affiliated Taixing base runs 20 punch presses and 5 hydraulic forming presses for a different, larger production scale.

Should I use punching or laser cutting?

Laser cutting is usually more flexible for prototypes, short runs and changing profiles. Punching or stamping can be more economical for a stable high-volume shape once die cost is amortised.

Can you form a deep-drawn or heavy-gauge part?

The Taixing base has hydraulic forming presses, but the actual tonnage, material and geometry are reviewed for each programme. We do not publish an unsupported universal thickness limit.

What products are punched in your catalogue?

Documented examples include misalignment washers, rod end spacers, safety washers and flat kit hardware. The exact machine and die route for a particular SKU is confirmed during review.

What is the MOQ for a stamped part?

MOQ depends on die cost, material and volume. Send the target quantity and part drawing so we can compare tooling with a laser-cut or machined alternative.

What should I send for a quote?

Send the flat or finished drawing, material, thickness, formed dimensions, target volume and finish or inspection requirements.

Capacidad de fabricación / trabajo de chapa metálica

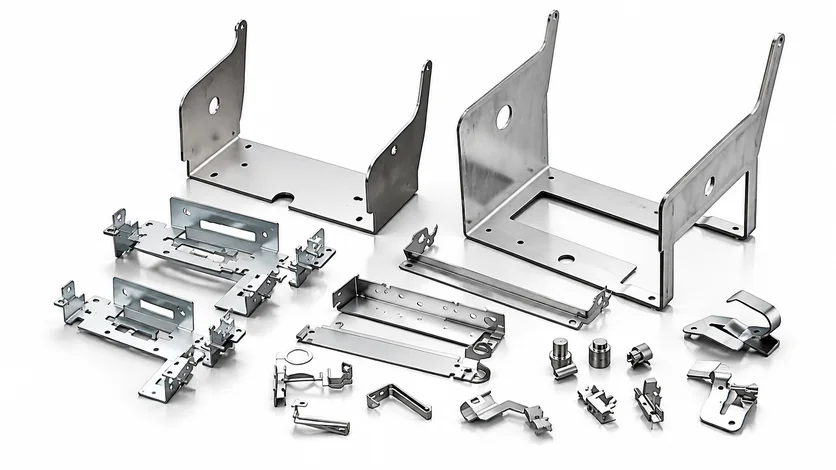

Punzonado / Estampado

El punzonado corta una forma o un agujero en la chapa mediante un troquel; el estampado conforma la chapa en una forma tridimensional, y un troquel progresivo puede combinar ambas operaciones. En producción en serie, esta ruta puede superar al corte láser en coste por pieza. Nuestra capacidad abarca el punzonado a pequeña escala en nuestra propia instalación de Ningbo y una operación mayor de punzonado y conformado hidráulico en nuestra base afiliada de Taixing.

Enviar planos para revisión Ver componentes punzonados

20Prensas punzonadoras en nuestra base afiliada de Taixing

5Prensas hidráulicas de conformado en nuestra base afiliada de Taixing

5Prensas punzonadoras en nuestra propia instalación de Ningbo

01 / Fundamentos del proceso

¿Qué es el punzonado y qué es el estampado?

Punzonado es cizallado: un punzón y un troquel correspondiente se cierran sobre la chapa o plancha y cortan una forma o un agujero en una sola carrera. Elimina material mecánicamente en lugar de con un láser y, una vez fabricado el troquel, puede producir la misma pieza de forma rápida y repetitiva.

Estampado es conformado: un troquel prensa la chapa hasta convertirla en un doblez, una nervadura, un relieve, una pieza embutida u otra forma tridimensional sin retirar material. Un troquel progresivo puede combinar perforado, corte de contorno y conformado en varias estaciones.

Una prensa hidráulica aplica una fuerza ajustable a lo largo de la carrera y puede adaptarse a determinadas operaciones de conformado o embutido. La tonelaje y la idoneidad real de cualquier prensa dependen de la máquina y la pieza concretas, no simplemente de la palabra «hidráulica». Tanto el punzonado como el estampado dependen del utillaje, por lo que el volumen y la estabilidad del diseño son determinantes al elegir la ruta.

02 / Selección de la ruta

Punzonado / estampado frente a corte láser

Aspecto	Punzonado / estampado	Corte láser
Utillaje	Troquel dedicado para la pieza	Sin troquel dedicado
Coste inicial	Mayor, por el diseño y la fabricación del troquel	Menor; la programación pone en marcha la ruta
Coste por pieza en serie	Menor una vez amortizado el utillaje	Prácticamente constante por pieza
Mejor encaje	Formas simples repetitivas y piezas conformadas en volumen	Prototipos, series cortas o perfiles complejos/variables
Conformado en el mismo paso	Sí, con un troquel progresivo o una prensa de conformado	No; el corte de perfil requiere una operación posterior

Regla práctica: un diseño cambiante o una serie corta suelen orientar primero al corte láser. Una forma estable en alto volumen puede justificar el utillaje de punzonado o estampado y reducir el coste por pieza.

03 / Ruta de producción

Punzonado y estampado en SYZ

Punzonado a pequeña escala

Nuestra propia instalación de Ningbo

Nuestra propia instalación de Ningbo opera 5 prensas punzonadoras junto con torneado, fresado y rectificado. Esta ruta suele ser adecuada para componentes punzonados pequeños, como arandelas, separadores y elementos simples de soporte; la pieza y la escala asignadas se confirman en la revisión del plano.

5Prensas punzonadoras en Ningbo

Instalación propiaCapacidad de proceso de la instalación propia

Pequeña escalaArandelas, separadores y elementos

RevisiónPieza y volumen asignados por pedido

Encaje típico: ferretería plana sencilla o un elemento punzonado de una pieza que por lo demás se produce mediante la ruta de mecanizado de Ningbo.

Punzonado y conformado en volumen

Base afiliada de Taixing

La base afiliada de Taixing opera 20 prensas punzonadoras y 5 prensas hidráulicas de conformado junto con corte láser, doblado, soldadura robotizada y recubrimiento. Sus propias líneas OEM estructurales incluyen depósitos de aceite, brazos de control, ejes traseros y componentes de chasis; esas líneas son independientes del catálogo de syzrodends.

20Prensas punzonadoras

5Prensas hidráulicas de conformado

SGSEvaluación de la base afiliada

Por herramientaTonelaje y alcance de conformado confirmados

Límite de alcance: los programas estructurales de mayor tonelaje de Taixing no se muestran como productos de catálogo aquí; la ruta se define directamente según el equipo y el utillaje requerido.

04 / Encaje por aplicación

Qué se fabrica con punzonado y estampado

Arandelas y separadores

Arandelas de desalineación, calas, separadores, clips de retención y anillos elásticos cortados de chapa plana.

Ferretería de soportes

Blancos de soportes punzonados, lengüetas de fijación y soportes simples conformados que combinan un contorno con un doblez o elemento.

Conformado estructural

Placas de refuerzo de chasis, blancos de brazos de control, paredes de depósitos y otros componentes conformados en volumen de producción.

Piezas con troquel progresivo

Piezas que combinan contornos cortados, agujeros y nervaduras o dobleces conformados en varias estaciones del troquel.

Contexto de material: los ejemplos de producto actuales son principalmente herrajes de acero al carbono o de bajo carbono, a menudo con acabado posterior al conformado. El material y el acabado se confirman según la carga y el entorno de corrosión.

05 / Ejemplos de producto

Componentes punzonados de nuestras líneas de producto

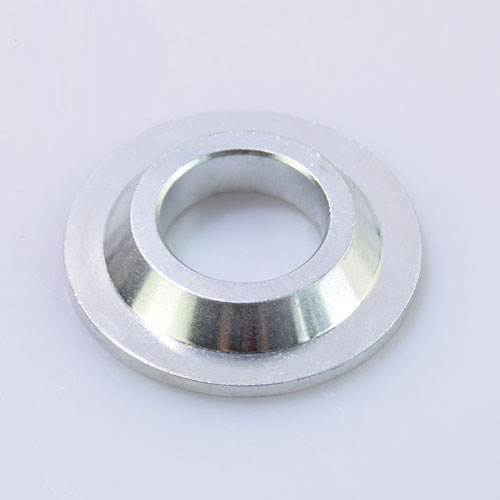

Arandela plana Zinc plated misalignment washers for rod ends in inch and metric sizes

Ferretería para cabezas de bieleta

Arandelas de desalineación galvanizadas

Un perfil de arandela plana como este se punzona normalmente de chapa en una sola carrera de troquel para una producción en serie repetible.

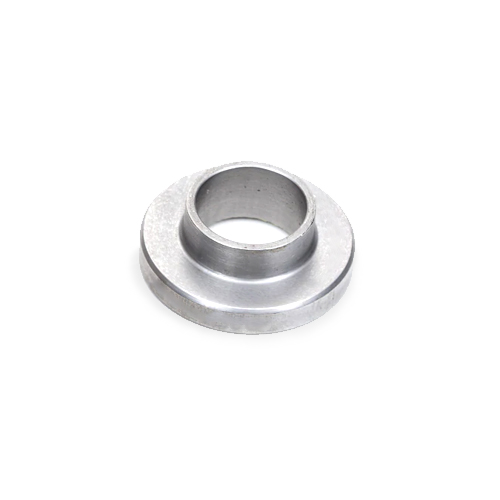

Separador

Perfil plano

Separador tipo arandela para cabeza de bieleta

El perfil circular plano y el diámetro interior son el tipo de geometría simple que normalmente se punzona en una sola operación.

Retención

Safety washer for rod end bearing retention

Arandela de seguridad

Arandela de seguridad para rodamiento esférico

El reborde plano más ancho está dimensionado para retener la pista del rodamiento que respalda, un perfil adecuado para punzonado a partir de chapa.

Arandela + separador Heim joint rod end safety washer and misalignment spacer combination

Ferretería de desalineación

Arandela / separador de seguridad tipo junta heim

Un perfil combinado de arandela plana y separador de este tipo se punzona normalmente como una pieza simple y repetible.

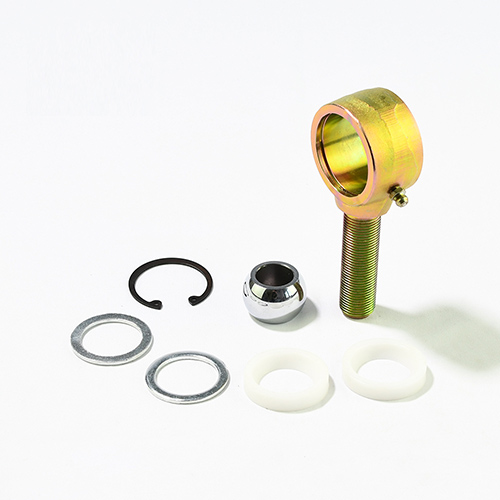

Ferretería de kit Rebuildable flex joint johnny joint kit with side washers and snap ring

Kit de junta flexible

Kit de junta flexible reconstruible

Las arandelas planas laterales y la ferretería de retención del kit son el tipo de componentes que normalmente se punzonan o conforman junto a las piezas mecanizadas y moldeadas.

¿Necesita una arandela, un separador o un blanco conformado punzonados?Envíenos el plano y el volumen objetivo.

06 / Control de calidad

Cómo se controlan las piezas punzonadas y estampadas

El troquel define la repetibilidad de una pieza punzonada o conformada. Por ello, la inspección cubre la herramienta, el perfil plano y cualquier geometría conformada.

Revisión de herramienta y material

El material, el espesor, el estado del troquel y la secuencia de conformado se verifican antes de liberar la serie.

Primera pieza

El contorno, el agujero, la posición de los taladros, el doblez o la altura conformada se verifican contra el plano antes de la producción en volumen.

Controles en proceso

Verificaciones repetidas supervisan la rebaba, la posición de los elementos y la deriva dimensional a medida que el troquel y el material avanzan en producción.

Inspección final

Las piezas terminadas siguen una inspección del 100 %, por muestreo o según un plan especificado por el cliente, incluidas las comprobaciones de acabado cuando procede.

07 / Diseño para fabricación

Diseñar para punzonado y estampado

Envíe esto con su consulta

Desplegado plano o plano de la pieza conformada
Material y espesor
Requisitos de agujeros, ranuras y bordes
Altura, ángulo o profundidad de embutido conformados
Volumen objetivo y demanda anual
Requisitos de acabado e inspección

Utillaje frente a volumen

El diseño y la fabricación del troquel añaden un coste inicial. Una geometría estable y un volumen significativo son lo que permite que el menor coste por pieza amortice el utillaje.

Material y espesor

La calidad del material, el espesor, la dirección de laminación y la geometría de doblado o embutido influyen en la rebaba, el agrietamiento, el retorno elástico y la selección de la prensa.

Secuencia progresiva

Cuando el corte y el conformado ocurren en un mismo troquel, el orden de las estaciones, las bandas portantes y la extracción de la pieza deben considerarse desde el inicio.

Rutas de proceso relacionadas

Corte láser Doblado Soldadura Galvanoplastia

08 / Preguntas

FAQ de punzonado / estampado

¿Cuál es la diferencia entre punzonado y estampado?

El punzonado cizalla un agujero o perfil de la chapa. El estampado conforma la chapa en un elemento tridimensional. Un troquel progresivo puede combinar ambas operaciones.

¿Tienen prensas punzonadoras propias?

Sí. Nuestra propia instalación de Ningbo opera 5 prensas punzonadoras. La base afiliada de Taixing dispone de 20 prensas punzonadoras y 5 prensas hidráulicas de conformado para una escala de producción mayor y diferente.

¿Debería usar punzonado o corte láser?

El corte láser suele ser más flexible para prototipos, series cortas y perfiles cambiantes. El punzonado o el estampado pueden resultar más económicos para una forma estable de alto volumen una vez amortizado el coste del troquel.

¿Pueden conformar una pieza de embutido profundo o de gran espesor?

La base de Taixing cuenta con prensas hidráulicas de conformado, pero la tonelaje, el material y la geometría reales se revisan para cada programa. No publicamos un límite universal de espesor sin respaldo.

¿Qué productos punzonados hay en su catálogo?

Los ejemplos documentados incluyen arandelas de desalineación, separadores para cabezas de bieleta, arandelas de seguridad y ferretería plana de kit. La máquina y la ruta de troquel exactas para una referencia concreta se confirman durante la revisión.

¿Cuál es el MOQ de una pieza estampada?

El MOQ depende del coste del troquel, del material y del volumen. Envíe la cantidad objetivo y el plano de la pieza para comparar el utillaje con una alternativa cortada al láser o mecanizada.

¿Qué debo enviar para un presupuesto?

Envíe el plano desplegado o terminado, el material, el espesor, las dimensiones conformadas, el volumen objetivo y los requisitos de acabado o inspección.

Revisión de utillaje y volumen

¿Necesita una pieza punzonada o estampada?

Envíe el plano, el material, el espesor y el volumen objetivo. Compararemos el utillaje de troquel con el corte láser y confirmaremos la mejor ruta de producción.
