Capacidad de fabricación / mecanizado CNC

Torneado CNC

El torneado es el proceso sobre el que se construye nuestra red de producción. Las cabezas de bieleta, bungas, separadores, manguitos, espigas y carcasas de rodamiento son todos cuerpos de revolución, y casi todos empiezan en un torno. Tanto nuestra propia planta en Ningbo como nuestra base de producción afiliada en Wuxi operan el torneado como actividad principal — no como una capacidad secundaria añadida a otra cosa.

Enviar planos para revisión Ver componentes torneados

35Tornos CNC en nuestra propia planta de Ningbo

50Tornos CNC de precisión en nuestra base afiliada de Wuxi

±0.01 mmPrecisión de mecanizado documentada en Ningbo

ISO 9001:2015Certificado N.º 11425Q49262R0S · dirección de producción de Ningbo

01 / Fundamentos del proceso

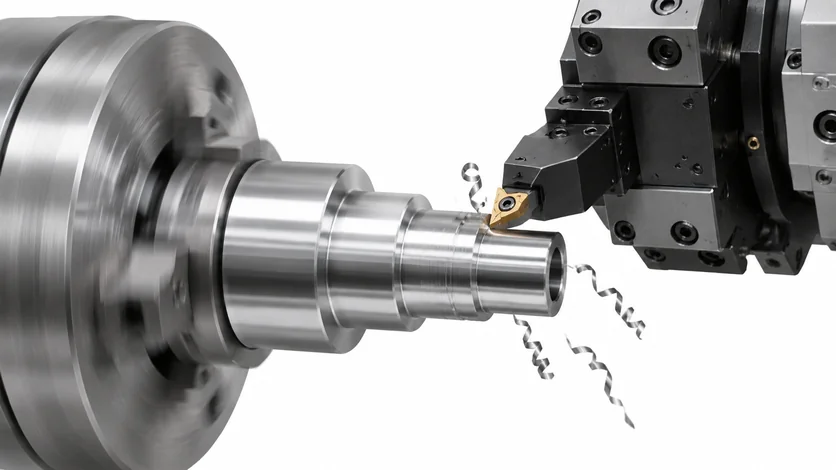

¿Qué es el torneado CNC?

El torneado CNC es un proceso de mecanizado por arranque de material en el que la pieza gira mientras una herramienta de corte fija le va retirando material. La pieza gira en un plato o pinza a una velocidad de husillo controlada; la herramienta avanza por trayectorias programadas para cilindrar el diámetro exterior, refrentar los extremos, mandrinar el interior, cortar ranuras, formar chaflanes y radios y roscar.

Esta es la diferencia definitoria frente al fresado. En el torneado, la pieza gira y la herramienta está fija. En el fresado, la herramienta gira y la pieza está fija. Esa única distinción determina en qué es buena cada tecnología: el torneado produce de forma natural características redondas concéntricas entre sí, porque cada corte referencia el mismo eje de rotación.

Un torno CNC moderno controla como mínimo dos ejes — X para el diámetro, Z para la longitud—, y un centro de torneado puede añadir herramientas accionadas, un eje Y o un husillo secundario para mecanizar caras planas, agujeros transversales y características secundarias sin mover la pieza a otra máquina. Menos amarrajes significan menos oportunidades de re-referenciar la pieza de forma incorrecta, y por eso la concentricidad en una pieza torneada suele ser mucho más fácil de mantener que en una pieza transferida entre máquinas.

Las características torneadas típicas incluyen diámetros exteriores e interiores, caras y resaltes, conos, roscas interiores y exteriores, alojamientos y ranuras de alivio, moleteados, chaflanes y radios, y agujeros pasantes taladrados o mandrinados sobre el eje.

02 / Selección del proceso

¿Torneado o fresado?

Pregunta del plano	Torneado CNC	Fresado CNC
Qué rota	La pieza	La herramienta de corte
Geometría natural	Redonda, simétrica respecto a un eje	Prismática, caras planas, cavidades, 3D complejo
Más fuerte en	Concentricidad entre diámetros, roscas y taladros	Planitud, ranuras, contornos, características multicara
Piezas típicas	Ejes, casquillos, separadores, manguitos, espigas, bungas	Soportes, carcasas, placas, colectores
Factor de coste	Tiempo de ciclo por pieza, diámetro de la barra	Número de amarrajes, cambios de herramienta, trayectorias 3D
Comportamiento con el volumen	Muy eficiente a volumen medio y alto desde barra	El coste de amarraje se amortiza más despacio

La regla práctica: si puede describir la pieza barriendo un perfil alrededor de un eje, es una pieza torneada. Si tiene características orientadas en varias direcciones distintas, es una pieza fresada — o una pieza torneada con una operación secundaria de fresado. Muchos componentes reales son ambas cosas; la ruta se confirma en la revisión del plano.

03 / Rutas de producción

Torneado CNC en SYZ

Nuestra propia planta

Ningbo, Zhejiang

Nuestra propia planta de Ningbo ocupa 2.200 m² con 30 empleados y opera 48 máquinas en total. 35 de ellas son tornos CNC, apoyadas por un torno convencional para trabajo simple y unitario, un centro de mecanizado, tres sierras para preparación de barra, una rectificadora y dos roscadoras.

±0.01 mmPrecisión de mecanizado documentada

30 díasPlazo de producción estándar

20 díasPlazo de muestra

~50%Utilización actual; ~80% en temporada alta

Límite de alcance: el aserrado, el torneado, el fresado, el trabajo CNC, el rectificado, el taladrado, el roscado con macho, el laminado de roscas, el punzonado, el doblado, el montaje y el embalaje se realizan aquí. La forja, el tratamiento térmico, la soldadura, el corte láser, el granallado y el acabado superficial se derivan a procesos externos cualificados.

La dirección de Ningbo es la dirección de producción registrada en el certificado ISO 9001:2015 N.º 11425Q49262R0S, válido hasta el 9 de septiembre de 2028.

Base de producción afiliada

Wuxi, Jiangsu

El volumen de cabezas de bieleta y articulaciones de bola se tornea en una base de producción estrechamente afiliada en Wuxi. Es una entidad jurídica independiente con su propio equipamiento, no una segunda nave nuestra, y así la describimos deliberadamente.

50Tornos CNC de precisión

66Máquinas en 2 líneas

200,000Piezas mensuales documentadas

30 díasPlazo de producción · muestras en 20 días

Materia prima→Mecanizado→Rectificado→Laminado de roscas→Montaje

El proceso documentado de Wuxi no tiene pasos subcontratados. El sitio ha sido evaluado in situ por SGS bajo el programa Verified Supplier de Alibaba.com, informe N.º 492475436_P+T, válido hasta el 9 de julio de 2027.

Revisión del plano→Material + cantidad→Ruta Ningbo / Wuxi→Operaciones secundarias

Para piezas torneadas personalizadas o según plano, la ruta típica es Ningbo, sujeta a revisión del plano y de la capacidad. Las cabezas de bieleta y articulaciones de bola a volumen de producción se derivan a Wuxi. Las piezas que necesitan forja, tratamiento térmico, galvanizado, soldadura o subconjuntos de chapa se coordinan con la ruta cualificada mejor adecuada al pedido.

04 / Familias de piezas

Para qué se usa el torneado CNC

Movimiento y bieletas

Cuerpos de cabeza de bieleta, espigas de bola, ajustadores de tirante, adaptadores de tubo y bungas soldables, separadores de desalineación, manguitos roscados, pasadores de horquilla y pasadores de pivote.

Rotación y transmisión

Ejes, semiejes, husillos motrices, casquillos y manguitos de rodamiento, arandelas de empuje, collares espaciadores, poleas y blanks de engranaje antes del corte de dientes.

Fluidos y presión

Racores hidráulicos, cuerpos y asientos de válvula, tapas finales de cilindro, varillas de pistón, cuerpos de tobera, adaptadores de manguera, tapones y prensaestopas.

Fijaciones y roscas

Pernos de resalto, espárragos roscados, espárragos de doble rosca, soportes roscados, tuercas de unión, tornillos de banco, cuerpos ajustadores y pernos personalizados.

Herrajes estructurales

Separadores y soportes, casquillos para suspensiones y anclajes de chasis, inserciones de tubo, separadores de eje, separadores de rueda y de buje.

Componentes de precisión

Carcasas de sensores, carcasas de conectores, soportes ópticos, cuerpos de instrumentos médicos y componentes de utillaje de laboratorio.

Materiales en nuestras líneas de producto: acero al carbono, acero de aleación chromoly 4130, aluminio 6061 y acero inoxidable 304/316. El material de una pieza personalizada se confirma contra el plano, la carga, el entorno corrosivo y la documentación requerida.

05 / Ejemplos de producto

Componentes torneados de nuestras líneas de producto

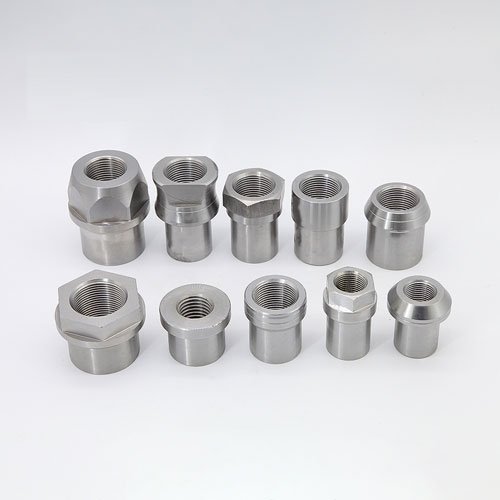

Adaptador de tubo Alloy steel weld-in tube adapter bung with turned outside diameter and internal thread

Componente según plano

Adaptador de tubo soldable, bunga roscada de acero de aleación

El trabajo de torneado típico establece el diámetro exterior, la cara, el chaflán, el taladro y la rosca interior sobre el mismo eje para un racor listo para tubo.

Manguito ajustador Steel rod end threaded adjuster sleeve with left and right hand internal threads

Herrajes de bieleta

Manguito ajustador roscado para cabeza de bieleta

Ambos extremos se mandrinan y roscan típicamente sobre la misma línea central, con opciones de rosca izquierda y derecha para sistemas de ajuste.

Separador

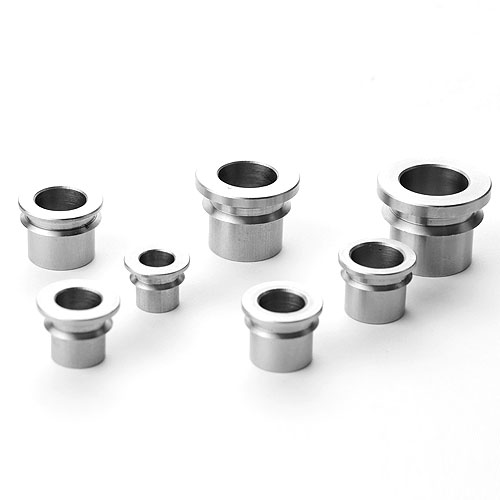

Steel heim joint misalignment spacers with turned spherical seat and bore

Herrajes de suspensión

Separadores de desalineación Heim

Un asiento exterior esférico torneado y el orificio del perno son características típicas donde la concentricidad controla cómo articula el separador.

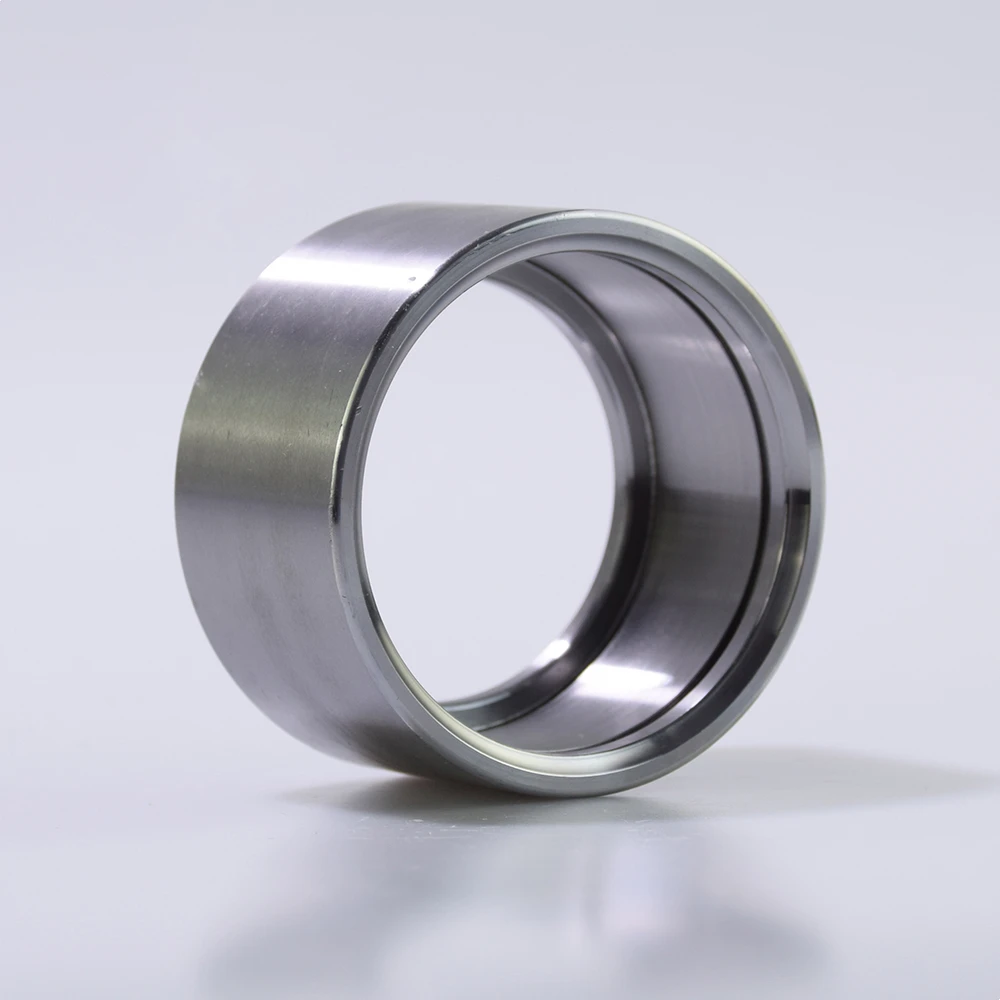

Taza para uniball Industrial uniball cup housing with turned bore and retaining groove

Carcasa de rodamiento

Taza para uniball UBC24

El taladro, el asiento del rodamiento y la ranura de retención son características torneadas típicas que comparten un eje común.

Aluminio 6061 Machined 6061 aluminium upper ball joint spacers for suspension adjustment

Pieza mecanizada personalizada

Separadores personalizados de aluminio para articulación de bola superior

El torneado puede establecer el taladro y el perfil exterior; la altura del conjunto y las relaciones entre caras se confirman contra el plano.

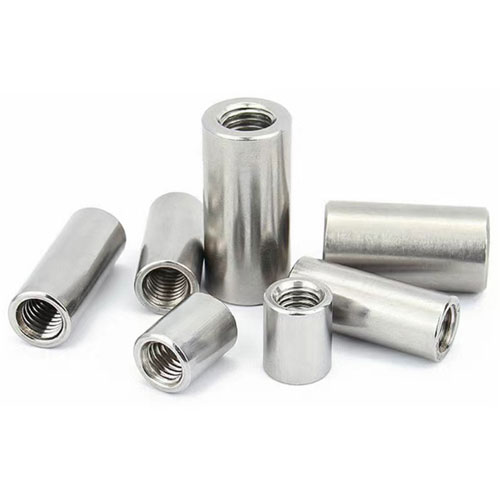

Acero inoxidable Stainless steel threaded rod couplers with turned body and internal thread

Racor roscado

Racores roscados de acero inoxidable para bieletas

Un cuerpo torneado y rosca interior son típicos de un racor; avance y velocidad se revisan ante el endurecimiento por deformación del inoxidable.

06 / Control de calidad

Cómo se controlan las piezas torneadas

El torneado es un proceso estable, y precisamente por eso falla silenciosamente. El desgaste de la herramienta mueve un diámetro unas centésimas a lo largo de una tirada de producción sin que nada parezca anormal en la máquina. El control consiste por tanto en la frecuencia de medición, no en inspeccionar con más fuerza al final.

Materia prima entrante

Los certificados de material se cotejan con el pedido y se retienen muestras antes de liberar la barra a producción.

Primera pieza

La primera pieza de un nuevo amarraje se comprueba contra el plano antes de liberar la tirada — diámetros, longitudes, ajuste de rosca y características especificadas por el cliente.

Controles en proceso

La inspección de patrulla durante la tirada detecta la deriva por desgaste de herramienta mientras aún es corregible, apoyada en instrucciones de trabajo escritas junto a la máquina.

Inspección final

Según el producto y el pedido, el producto terminado pasa por inspección al 100%, muestreo o un plan especificado por el cliente.

Registros específicos por ruta

Trazabilidad, declarada con precisión.

La inspección y la documentación siguen la ruta de producción. Mantenemos visible la diferencia entre las dos rutas de torneado en lugar de presentar una promesa mezclada.

Base afiliada de Wuxi — los lotes terminados son trazables hasta la materia prima bajo un procedimiento escrito documentado.
Planta propia de Ningbo — se conservan certificados de material y muestras retenidas, pero los lotes no son trazables al número de colada de la materia prima.
Máquina de medición por coordenadas, proyección óptica y ensayo de dureza Rockwell disponibles en la base de Wuxi; el alcance de inspección se confirma por producto y pedido.

Certificados de material, informes de inspección dimensional, planes de inspección y documentación OEM pueden suministrarse según el producto y el pedido.

07 / Diseño para fabricación

Diseñar para torneado

Qué enviar con la consulta

Un plano 2D o modelo 3D con dimensiones y tolerancias.
Material y cualquier especificación o certificado requerido.
Indicaciones de rosca incluyendo sentido y clase.
Requisitos de acabado superficial en caras funcionales.
Cantidad, calendario objetivo y cualquier acabado o recubrimiento requerido.
Si tiene una muestra, fotografías y dimensiones clave medidas.

Banda de tolerancia

Tolere las características que llevan la función y abraje el resto. Un plano donde cada dimensión es ceñida cuesta más sin aclarar qué importa.

Diámetro de barra y eliminación de material

El suelo de coste lo fija el diámetro mayor, no el promedio. Un bridón grande significa que toda la longitud empieza como barra mayor.

Relación longitud-diámetro

Las piezas largas y esbeltas se apartan de la herramienta y pueden necesitar cortes más ligeros, lunetas o apoyo de contrapunto.

Taladros profundos y pequeños

Una profundidad de mandrinado superior a unas tres veces el diámetro del taladro se vuelve progresivamente más difícil de mantener recta y redonda.

Roscas y operaciones secundarias

Las roscas laminadas pueden mejorar la resistencia a la fatiga cuando el material y los parámetros de laminado convienen a la pieza. Los agujeros transversales, caras planas, chaveteros, tratamiento térmico y galvanizado añaden cada uno una etapa.

Siguientes pasos habituales en la red de producción

Roscado Rectificado Taladrado Tratamiento térmico Galvanoplastia Recubrimiento

100–300 piezasMOQ típico por referencia; los artículos de stock pueden estar disponibles en cantidades menores.

Muestras en 20 díasPlazo de muestra de la ruta Ningbo; el plazo de producción se confirma con la cotización.

Más de 20 paísesClientes internacionales atendidos a través del equipo de exportación de SYZ Machine.

08 / Preguntas del comprador

FAQ de torneado CNC

¿Qué tolerancia pueden mantener en una pieza torneada?

La precisión de mecanizado documentada en nuestra propia planta de Ningbo es de ±0.01 mm. Lo alcanzable en su pieza concreta depende de su geometría, material y relación longitud-diámetro. Cuando una característica necesita más ceñido de lo que el proceso de torneado mantiene de forma fiable, añadimos una operación de rectificado en lugar de prometerlo desde el torno. Envíe el plano y lo confirmaremos característica por característica.

¿Solo fabrican piezas de catálogo, o pueden tornear según mi plano?

Ambas cosas. Nuestro catálogo cubre cabezas de bieleta estándar, separadores, bungas, manguitos y herrajes relacionados, y también producimos componentes torneados personalizados según plano o muestra. Envíe un plano, una muestra física o un brief claro de la aplicación y revisaremos dimensiones, tolerancias, material, sentido de rosca, cantidad y requisitos de inspección antes de confirmar la ruta.

¿Cuál es su MOQ para componentes torneados?

Normalmente 100–300 piezas por referencia. Los productos de catálogo en stock pueden estar disponibles en cantidades menores. Para un primer pedido personalizado recomendamos normalmente confirmar una muestra antes de comprometerse a volumen.

¿Cuánto tarda una muestra torneada?

El plazo de muestra en la ruta Ningbo es de 20 días, y el plazo de producción estándar es de 30 días. Los plazos se confirman con la cotización, pues dependen de la disponibilidad del material y de si la pieza necesita procesos externos como tratamiento térmico o galvanizado.

¿Qué materiales tornean?

Los materiales que torneamos regularmente en nuestras propias líneas de producto incluyen acero al carbono, acero de aleación chromoly 4130, aluminio 6061 y acero inoxidable 304/316. En una pieza personalizada, el material se confirma contra su plano y la documentación que su programa exija.

¿El torneado se realiza en su propia fábrica o se subcontrata?

El torneado se hace dentro de la red. Nuestra propia planta en Ningbo opera 35 tornos CNC, y nuestra base de producción estrechamente afiliada en Wuxi opera 50 tornos CNC de precisión en dos líneas de producción sin pasos subcontratados en su proceso documentado. En Ningbo específicamente, la forja, el tratamiento térmico, la soldadura y el acabado superficial se derivan a procesos externos cualificados en lugar de realizarse en planta.

¿Pueden proporcionar certificados de material e informes de inspección?

Sí. Certificados de material, informes de inspección dimensional, planes de inspección y documentación OEM pueden suministrarse según el producto y el pedido. La trazabilidad de lotes terminados hasta el número de colada de la materia prima está disponible en la ruta Wuxi; la ruta Ningbo conserva certificados de material y muestras pero no traza los lotes hasta el número de colada.

¿Podemos auditar la planta o organizar una inspección de terceros?

Las visitas de clientes y las inspecciones de terceros pueden organizarse en el sitio de producción correspondiente. Ambas bases de producción afiliadas han sido evaluadas in situ por SGS bajo el programa Verified Supplier de Alibaba.com. Contáctenos para coordinar el sitio y el alcance de la inspección.

Empiece por el plano

¿Tiene una pieza torneada que cotizar?

Envíe el plano o la muestra, el material, la cantidad y la aplicación. Confirmaremos si va por la ruta Ningbo o Wuxi, qué operaciones secundarias necesita y qué hará falta para fabricarla.
