Alojamientos de cromoly soldables para rodamientos esféricos

Soportes uniball — Alojamientos soldables para rodamientos esféricos

Un soporte uniball es el alojamiento mecanizado para soldar que fija un rodamiento esférico (uniball) en un brazo de control, una mangueta o un anclaje del chasis, retenido por un anillo elástico. Los soportes de SYZ cubren 10 tamaños, son compatibles con los rodamientos COM8–COM12, WPB12T–WPB16T y HCOM20–HCOM24, se fabrican en cromoly 4130 con opción de acero al carbono e incluyen el anillo elástico.

Explore los tamaños de soportes uniball ↓
Solicite un presupuesto por volumen

Cromoly 4130

Acero al carbono opcional

Para soldar

Ranura para anillo elástico

COM8–HCOM24

Familias de rodamientos

10 tamaños

Configuraciones

Calidad ISO 9001:2015

Descripción general

¿Qué es un soporte uniball?

Un soporte uniball (alojamiento uniball) es una copa mecanizada que retiene un rodamiento esférico «uniball» y se suelda en un brazo de control, una mangueta o un anclaje del chasis; la ranura del anillo elástico mantiene el rodamiento en su sitio. Es la mitad de alojamiento de una articulación de suspensión uniball: suelde el soporte, instale el rodamiento esférico y fíjelo con el anillo elástico. Úselo donde necesite un pivote reparable de gran desalineación integrado en una suspensión fabricada.

Alojamiento de rodamiento para soldar

El soporte es el alojamiento fabricado que recibe el rodamiento esférico y el anillo elástico, por lo que su verdadera función es hacer posible un pivote de suspensión personalizado.

Compatibilidad rodamiento–anclaje

El diámetro interior del soporte, la ranura del anillo elástico y el diámetro exterior para soldar deben coincidir a la vez con el rodamiento y con el anclaje fabricado, no solo con una única medida nominal.

10 tamaños estándar

Emparejamiento soporte uniball ↔ rodamiento esférico

Abrir la selección interactiva de especificaciones →

Seleccione el soporte por su diámetro interior B y su diámetro para soldar D, y emparéjelo con la familia de rodamientos esféricos correspondiente. Cada fila de soporte enlaza con su ficha y la columna de rodamientos enlaza con la gama de rodamientos esféricos.

Soporte	Diámetro interior B del soporte	Diámetro para soldar D	Rodamiento esférico compatible	Retención
UBC8	1.0000″	1.250″	COM8, FKS8, COM8-SS	SR8 incluido
UBC10	1.1875″	1.500″	COM10, FKS10, COM10-SS	SR10 incluido
UBC12	1.4375″	1.750″	COM12, FKS12, COM12-SS	SR12 incluido
UBC12W	1.3750″	1.750″	WPB12T	SR12W incluido
UBC14W	1.6250″	2.000″	WPB14T	SR14W incluido
UBC16W	2.1250″	2.625″	WPB16T	SR16W incluido
UBC16W-1	2.1250″	2.625″	WPB16T	SR16W incluido
UBC16W-2	2.1250″	2.625″	WPB16T	SR16W incluido
UBC20	2.3750″	2.875″	HCOM20	SR20 incluido
UBC24	2.7500″	3.500″	HCOM24	SR24 incluido

Construya el kit completo

Presupueste soporte y rodamiento juntos

Añada un rodamiento esférico compatible y separadores de desalineación para obtener un kit completo de articulación uniball. El soporte es el alojamiento soldable; el rodamiento es el elemento articulador reemplazable.

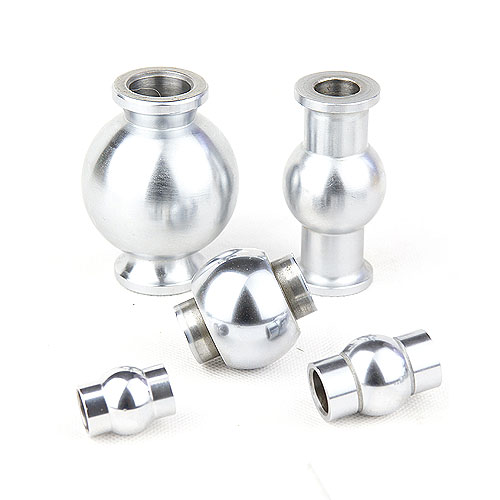

Uniball cup, bearing and misalignment spacer kit

Solicite un presupuesto de kit completo

Guía de ingeniería

Guía de selección

Iguale el diámetro del soporte al DE del rodamiento

Iguale el diámetro interior del soporte al diámetro exterior de su rodamiento esférico; confirme que el diámetro para soldar se adapta a la pared de su anclaje.

Elija el material según la exigencia

Elija cromoly 4130 para resistencia en suspensión; acero al carbono para uso general o económico. El soporte es estructural y permanente.

Confirme el ajuste del anillo elástico

Confirme que la ranura del anillo elástico coincide con el anillo de retención de su rodamiento; la ranura y el retenedor están incluidos con el soporte.

Combine con un rodamiento esférico

El soporte es solo el alojamiento; combínelo con un rodamiento esférico como elemento articulador uniball.

Usos industriales

Aplicaciones

Suspensión off-road fabricada (brazos de control, manguetas), anclajes superiores uniball, pivotes de chasis y cualquier alojamiento soldable para un rodamiento esférico.

Brazos de control de suspensión fabricados

Suelde el soporte en los extremos de los tubos de los brazos de control superiores o inferiores para obtener un pivote reparable de gran desalineación que resista los ciclos repetidos de la suspensión.

Off-road y competición

Anclajes superiores uniball

Sustitución de los anclajes superiores de goma OEM por un soporte uniball soldable con rodamiento esférico, para mejorar la respuesta de caída y la reparabilidad.

Montajes de coilover y strut

Pivotes de chasis

Soportes soldables en los anclajes de chasis de las bieletas, en puntos de pivote de protecciones y en cualquier articulación estructural que deba articularse bajo carga.

Fabricación de chasis a medida

Conjuntos de mangueta y buje

Integrados en manguetas o portamozos fabricados, donde un alojamiento soldable proporciona un asiento de rodamiento de precisión.

Suspensión totalmente personalizada

Guía técnica y de fabricación

Cómo se integra un soporte uniball en una articulación — sin estropear el rodamiento

El soporte es la mitad de alojamiento de una articulación uniball reparable. Suélde primero, deje enfriar y luego instale el rodamiento y el retenedor.

Fije el soporte vacío en escuadra respecto al brazo de control, la mangueta o la pestaña del chasis; puntee en al menos tres puntos para controlar la deformación.
Complete la soldadura con el rodamiento retirado. El calor de la soldadura puede dañar el rodamiento, el revestimiento o el tratamiento térmico.
Deje enfriar completamente el soporte, luego revise el diámetro interior y monte a prensa el rodamiento esférico correspondiente.
Asiente el anillo elástico incluido en la ranura y confirme que el rodamiento gira libremente, sin agarrotamiento.

Iguale la interfaz: diámetro interior B del soporte al DE del rodamiento, diámetro para soldar D a la pared del anclaje y ranura del anillo elástico al retenedor suministrado.

Guía de mantenimiento

Mantenimiento y modos de fallo

Una articulación uniball está diseñada para poder repararse: el anillo elástico permite sustituir solo el rodamiento esférico desgastado y conservar el soporte soldado en su sitio: una gran ventaja frente a una articulación sellada en un vehículo que vaya a mantener.

Síntoma	Causa	Prevención
El rodamiento no entra a prensa / se agarrota	Diámetro interior del soporte deformado por el calor de soldadura	Puntee primero, suelde con el material ya frío y mantenga redondo el diámetro; re-mecanice si quedó apretado
El rodamiento gira dentro del soporte / se sale	Diámetro interior no compatible con el DE, o anillo elástico ausente o de medida insuficiente	Iguale el diámetro del soporte al DE del rodamiento; confirme que el retenedor incluido encaja en la ranura
El soporte se agrieta en la soldadura	Penetración deficiente / procedimiento incorrecto en cromoly	Soldadura con plena penetración; procedimiento correcto para 4130 (precalentamiento y postcalentamiento según sea necesario)
Desgaste prematuro del rodamiento	Tipo de rodamiento inadecuado para la carga o la suciedad	Elija la serie de rodamiento (metal-metal, PTFE o sellado) según la exigencia

Elección del material: soportes de cromoly 4130 para articulaciones fabricadas de alta resistencia en suspensión; soportes de acero al carbono donde importa el coste y las cargas son moderadas. El soporte es estructural y permanente; el rodamiento interior es la pieza desgastable y reemplazable.

Preguntas frecuentes

Preguntas comunes

¿Qué rodamiento es compatible con cada soporte?

Use la tabla soporte ↔ rodamiento anterior: UBC8 es compatible con COM8 / FKS8 / COM8-SS; UBC12W con WPB12T; las variantes UBC16W con WPB16T; UBC20 y UBC24 con HCOM20 y HCOM24. Abrir la gama de rodamientos esféricos →

¿De qué material son los soportes uniball de SYZ?

Mecanizados en cromoly 4130 para resistencia en suspensión, con opción de acero al carbono para uso general.

¿Incluye el anillo elástico?

Sí: la ranura del anillo elástico forma parte del soporte y el retenedor está incluido.

¿Cómo dimensiono un soporte uniball?

Iguale el diámetro interior del soporte al diámetro exterior del rodamiento esférico y confirme que el diámetro para soldar se adapta a su anclaje. El catálogo abarca diámetros interiores de soporte de 1.0000–2.7500 inch en 10 tamaños.

¿Necesito un rodamiento esférico aparte?

Sí: el soporte es el alojamiento; instale en él su rodamiento esférico. Consulte la página de rodamientos esféricos.

Herramientas de ingeniería

Herramientas para la selección de soportes y rodamientos

Calculadora de ajuste por interferencia

Estime la relación de ajuste a prensa entre el DE del rodamiento y el diámetro del soporte.

Calculadora PV de rodamientos esféricos

Compruebe los límites presión-velocidad del rodamiento esférico emparejado.
