Capacidad de fabricación / mecanizado CNC

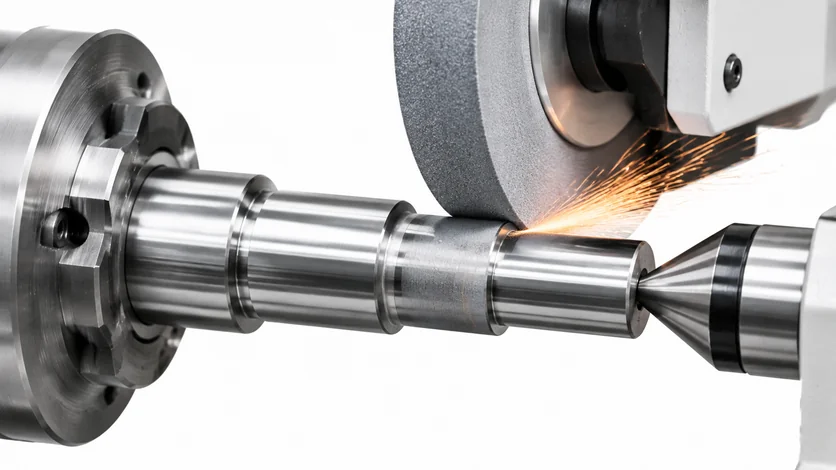

Rectificado

El rectificado es el paso al que recurren el torneado y el fresado cuando una tolerancia o un acabado superficial supera lo que una herramienta de corte estándar puede mantener, y es el proceso más utilizado para terminar una pieza después de templarla. Nuestra capacidad de rectificado se concentra en nuestra base de producción afiliada en Wuxi, integrada en la misma línea de producción que tornea y rosla los espárragos de nuestras cabezas de bieleta y articulaciones de bola.

Enviar planos para revisión Ver componentes rectificados

5Rectificadoras automáticas en nuestra base afiliada de Wuxi

Evaluado por SGSBase de producción de Wuxi · informe N.º 492475436_P+T

ISO 9001:2015Certificado N.º 11425Q49262R0S · dirección de producción de Ningbo

01 / Fundamentos del proceso

¿Qué es el rectificado?

El rectificado es un proceso de mecanizado por abrasión que elimina material con una muela abrasiva adherida en lugar de una herramienta de corte monopunto o multicorte. Cada grano abrasivo elimina una cantidad muy pequeña de material, y esto es lo que permite al rectificado mantener tolerancias más ajustadas y acabados superficiales más finos de los que el torneado o el fresado pueden lograr por sí solos.

El rectificado también es el proceso al que se recurre con más frecuencia una vez que una pieza de acero ha sido templada mediante tratamiento térmico. Una herramienta estándar de torneado o fresado puede tener dificultades con una superficie endurecida; según el material, la dureza, la geometría y la tolerancia, el rectificado suele ser la forma más práctica de llevar una característica a su tamaño y acabado finales.

El rectificado puede aplicarse a un diámetro exterior, un diámetro interior, una cara plana, una superficie esférica o una pista de rodadura. La muela, la máquina y la configuración exactas dependen de la característica, y no solo de la palabra «rectificado».

El proceso es más lento y más costoso por unidad de material eliminado que el torneado o el fresado, por lo que la regla útil es sencilla: rectificar solo las superficies cuyo ajuste, carga, redondez o acabado realmente lo requiera.

02 / Selección del proceso

¿Cuándo necesita realmente una pieza rectificado?

Situación	¿Se requiere rectificado?
Diámetro interior o exterior con tolerancia estándar, sin temple	Normalmente no: el torneado o el fresado pueden ser suficientes
Diámetro interior de ajuste preciso o pista esférica de precisión	A menudo sí: el rectificado puede mantener una banda de tolerancia más ajustada
La pieza se someterá a tratamiento térmico	A menudo después del tratamiento, cuando hay que restaurar el tamaño y el acabado finales
Superficie de acoplamiento deslizante u oscilante	Depende de la carga, la velocidad, el ajuste y el requisito superficial especificado
La superficie tiene un ajuste funcional de rodamiento o de estanqueidad	Revisar la característica y el esquema de referencias en la cotización

La regla práctica: si la característica debe llevarse a su tamaño final después del temple, o debe llevar un ajuste preciso contra otra superficie de precisión, el rectificado suele ser el paso de acabado adecuado. Una característica con tolerancia estándar puede no necesitarlo.

03 / Rutas de producción

Rectificado en SYZ

Ruta principal

Wuxi, Jiangsu

Nuestra base de producción afiliada en Wuxi opera 5 rectificadoras automáticas como parte de la secuencia de proceso documentada: materia prima → mecanizado → rectificado → laminado de roscas → ensamblaje → producto terminado. Esto la convierte en la ruta natural para las características esféricas rectificadas y los componentes templados de la línea de cabezas de bieleta y articulaciones de bola.

5Rectificadoras automáticas

En líneaCon torneado y laminado de roscas

CMMMedición por coordenadas disponible

SGSInforme válido hasta el 9 de julio de 2027

Trazabilidad: el proceso documentado de Wuxi no tiene pasos externalizados y los lotes terminados pueden rastrearse hasta la materia prima bajo un procedimiento escrito.

El tipo exacto de rectificado y la ruta de la característica se confirman contra el plano; la lista de equipos no especifica si cada máquina es para diámetros exteriores, interiores, trabajo sin centros o esférico.

Ruta secundaria

Ningbo, Zhejiang

Nuestra propia instalación de Ningbo opera una rectificadora para trabajo de uso general. Una pieza torneada de bajo volumen o una característica secundaria puede permanecer en la ruta de Ningbo cuando la pieza, la tolerancia y la revisión de capacidad lo respaldan; el sitio no lo presenta como un departamento completo de rectificado dedicado.

1Rectificadora en nuestra propia instalación

2,200 m²Área de producción de Ningbo

ISODirección de producción de Ningbo

RevisiónPrimero la característica y la tolerancia

Uso típico: rectificado de uso general en una pieza torneada de bajo volumen o en una característica que no necesita la ruta en línea de Wuxi.

Taixing no tiene una rectificadora listada; una pieza fresada en Taixing que necesite rectificado se evalúa individualmente en la revisión del plano.

04 / Funciones de la pieza

Qué hace posible el rectificado

Bolas de rodamiento rectificadas

Superficies esféricas que necesitan un ajuste de funcionamiento controlado contra una pista moldeada o metálica.

Pistas y diámetros interiores

Superficies interiores de precisión donde la redondez y el ajuste afectan la articulación y la distribución de la carga.

Pines y ejes templados

Características terminadas después del tratamiento térmico, cuando el corte convencional por sí solo no es la ruta más práctica.

Ajustes de precisión

Diámetros exteriores, caras o diámetros interiores que se acoplan con otro componente de precisión con juego limitado.

Acabado superficial

Acabados más finos en superficies funcionales donde el plano y la aplicación justifican la operación adicional.

Materiales comúnmente rectificados: acero para rodamientos 52100, aceros al carbono y aleados, componentes de cromoly 4130 y características de acero templado identificadas en el plano.

05 / Ejemplos de producto

Componentes rectificados de nuestras propias líneas de producto

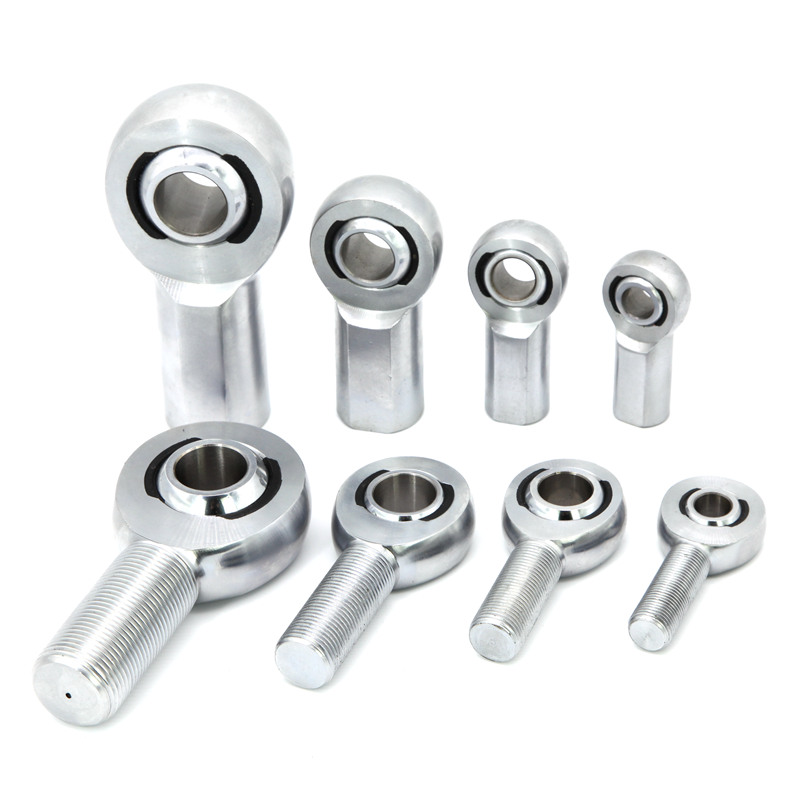

Cabeza de bieleta XM XF chrome moly rod ends with precision-ground 52100 bearing steel ball

Bola de precisión

XM/XF Rod Ends

La especificación indica una bola de acero para rodamientos 52100 rectificada de precisión y con tratamiento térmico para la pista moldeada.

Rodamiento esférico GE20C self-lubricating spherical bearing with precision-ground ball

78 kN de carga radial estática

GE20C Spherical Bearing

La bola de acero para rodamientos 52100 se rectifica con precisión y recibe tratamiento térmico para el ajuste de funcionamiento con revestimiento de PTFE.

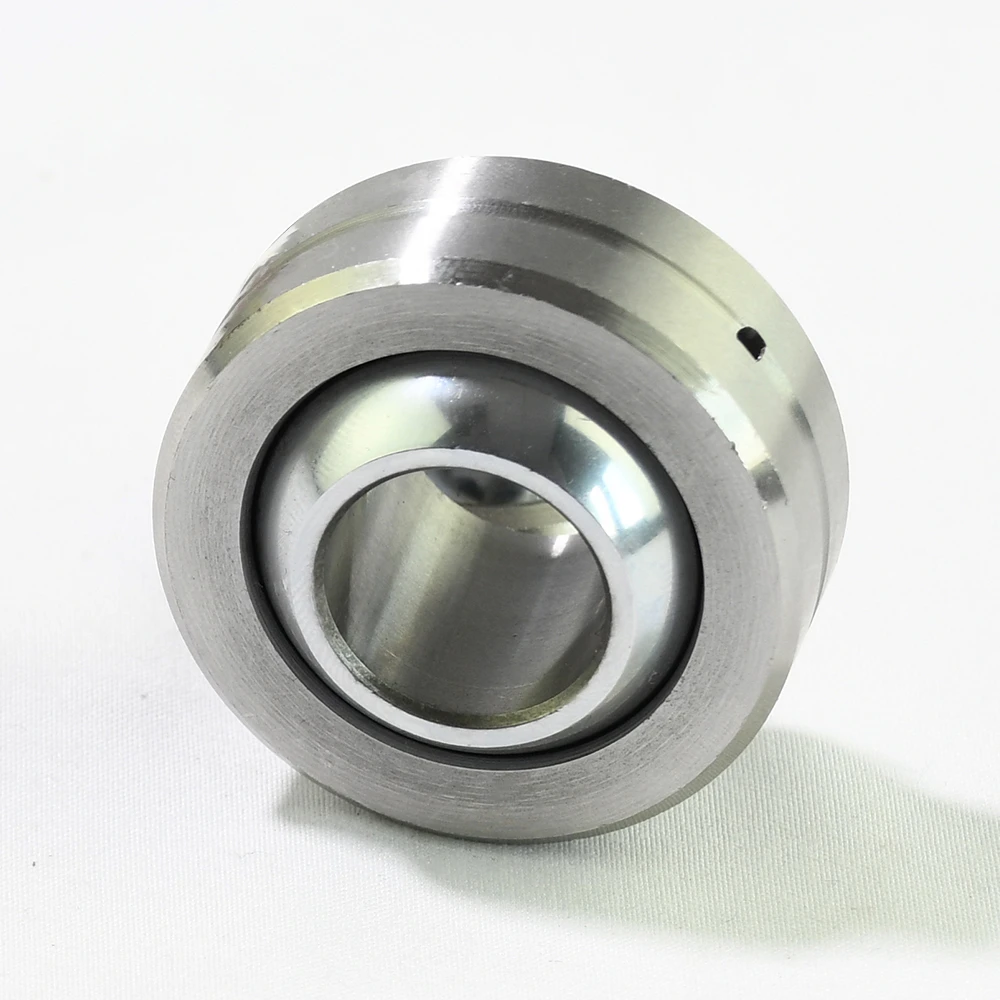

Metal con metal COMA-M20T metal-to-metal spherical bearing with precision-ground ball

260 086 lb de carga radial estática

COMA-M20(T) Spherical Bearing

Sin revestimiento entre la bola y la pista, el rodamiento depende de su bola rectificada de precisión y con tratamiento térmico para su ajuste de funcionamiento.

Alta desalineación HMBL20MP high misalignment steel ball, precision ground

Superficie esférica

HMBL20MP High Misalignment Steel Ball

La superficie esférica se rectifica con una tolerancia de redondez ajustada para que la articulación pueda girar sin atascarse.

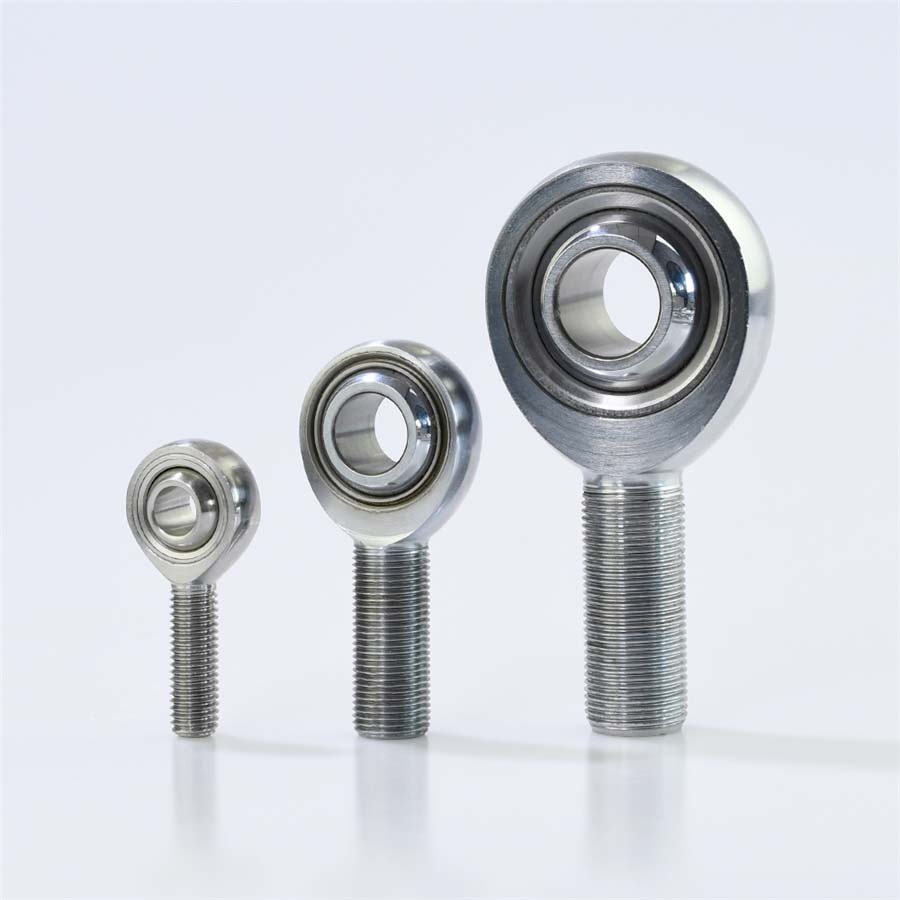

Junta Heim JMX JFX 3-piece chrome moly heim joint with precision-ground 52100 bearing steel ball

Rodamiento de 3 piezas

JMX/JFX Heim Joint

La bola 52100 se especifica rectificada de precisión y con tratamiento térmico antes de la pista de acero aleado y el cuerpo de cromoly 4130.

Rodamiento de 2 piezas CM CF 2-piece spherical rod end with precision-ground ball

Ajuste metal con metal

CM/CF 2-Piece Spherical Rod End

La bola de acero para rodamientos 52100 se especifica rectificada de precisión y con tratamiento térmico contra el cuerpo de acero al carbono.

¿Necesita un diámetro interior, una bola, una pista o una característica templada rectificados?Envíenos el plano.

06 / Control de calidad

Cómo se controlan las características rectificadas

El rectificado se controla en torno a la característica funcional: tamaño final, redondez, acabado superficial y la relación de la característica con su referencia.

Ruta y sobrematerial

Las piezas destinadas al rectificado se planifican con suficiente sobrematerial de mecanizado antes del tratamiento térmico o de la pasada abrasiva final.

Primera pieza

La primera pieza de una nueva configuración se verifica contra el plano antes de liberar la serie.

Controles en proceso

La inspección en proceso confirma que la característica permanezca dentro del tamaño y el acabado requeridos a medida que cambia el estado de la muela y de las herramientas.

Inspección final

Según el producto y el pedido, el producto terminado pasa por inspección al 100%, muestreo o un plan especificado por el cliente.

07 / Diseño para fabricación

Diseño de características rectificadas: qué enviar y qué impulsa el costo

Qué enviar con la consulta

Diámetro de la característica, diámetro interior, planitud o geometría esférica
Tolerancia dimensional y requisito de redondez
Requisito de acabado superficial
Material y estado de tratamiento térmico
Esquema de referencias y componente de acoplamiento
Cantidad y plazo objetivo

Tolerancia funcional

El rectificado es más lento que el torneado o el fresado, así que identifique las superficies cuyo ajuste o carga realmente necesita la banda más ajustada.

Secuencia de tratamiento térmico

Las características templadas comúnmente se mecanizan sobredimensionadas, se tratan y luego se rectifican al tamaño final.

Accesibilidad de la característica

Las características interiores, exteriores, planas y esféricas necesitan diferente acceso de máquina y planificación de proceso.

Acabado superficial

Especifique el acabado donde afecte la fricción, la estanqueidad, la articulación del rodamiento o la fatiga, en lugar de aplicar un acabado fino en todas partes.

Volumen

La cantidad afecta las decisiones de sujeción, la selección de ruta y la eficiencia con la que se puede programar una operación de rectificado en línea.

Antes y después del rectificado

El rectificado comúnmente sigue al torneado, al tratamiento térmico y al mecanizado en bruto. Puede ir seguido de roscado, galvanoplastia o recubrimiento según el plano.

Torneado CNC Roscado Tratamiento Térmico Galvanoplastia Recubrimiento

MOQ típico100–300 piezas por artículo.

Plazos según rutaLos plazos siguen la ruta de producción principal y se confirman con la cotización.

más de 20 paísesLos clientes son atendidos a través del equipo de exportación de SYZ Machine.

08 / Preguntas del comprador

Preguntas frecuentes sobre rectificado

¿Toda cabeza de bieleta o articulación de bola necesita un diámetro interior rectificado?

No. Las características con tolerancia estándar pueden lograrse directamente por torneado o fresado. El rectificado se considera cuando una característica templada, un ajuste preciso, la redondez o el acabado superficial lo requieren.

¿Por qué el rectificado va después del tratamiento térmico y no antes?

El tratamiento térmico puede cambiar ligeramente la pieza y hace el material más difícil de cortar. Se deja sobrematerial de mecanizado antes del tratamiento y, después, la característica normalmente se rectifica a su tamaño final.

¿El rectificado se hace internamente o se subcontrata?

El rectificado se concentra en nuestra base afiliada de Wuxi, que opera 5 rectificadoras automáticas. Nuestra propia instalación de Ningbo también opera una rectificadora para trabajo de uso general; la ruta depende de la pieza y la tolerancia.

¿Qué tolerancia puede lograr el rectificado que el torneado no?

No existe una cifra única y universal. El rectificado puede mantener bandas de tolerancia más ajustadas y acabados más finos en características adecuadas, pero el resultado alcanzable depende de la geometría, el material, la máquina, las referencias y el plan de inspección.

¿Cuál es su MOQ y plazo de entrega para un componente rectificado?

El MOQ típico es de 100–300 piezas por artículo. El plazo de entrega sigue la ruta y depende de si la pieza incluye tratamiento térmico externo u otro acabado; los plazos se confirman con la cotización.

¿Pueden suministrar registros de dureza junto con una característica rectificada?

La verificación de dureza está disponible cuando se confirma para el pedido. Wuxi opera un durómetro Rockwell, y la frecuencia y el alcance de los informes se acuerdan con la cotización.

¿Qué materiales rectifican?

Nuestras líneas de producto incluyen bolas de acero para rodamientos 52100 rectificadas, componentes de acero al carbono y aleados, y piezas de cromoly 4130. El material y el estado de tratamiento térmico se confirman contra el plano.

¿Podemos auditar la planta o organizar una inspección de terceros?

Sí. Se pueden organizar visitas de clientes e inspecciones de terceros en el sitio de producción correspondiente. La base afiliada de Wuxi ha sido evaluada por SGS bajo el informe N.º 492475436_P+T, válido hasta el 9 de julio de 2027.

09 / Iniciar una revisión

¿Necesita una característica rectificada con una tolerancia específica?

Envíe el plano con la tolerancia funcional, el acabado superficial, el material y la característica de acoplamiento. Confirmaremos si el rectificado es necesario y qué ruta lo hará posible.
