Acero cromoly
MotorsportCuerpos de cromoly 4130 con tratamiento térmico para máxima resistencia y resistencia a la fatiga. Ideales para suspensión de competición, dirección y cargas de alto impacto.
Rodamientos esféricos para cabezas de bieleta directos de fábrica — pulgadas y métricos
Cabezas de bieleta y
Juntas heim

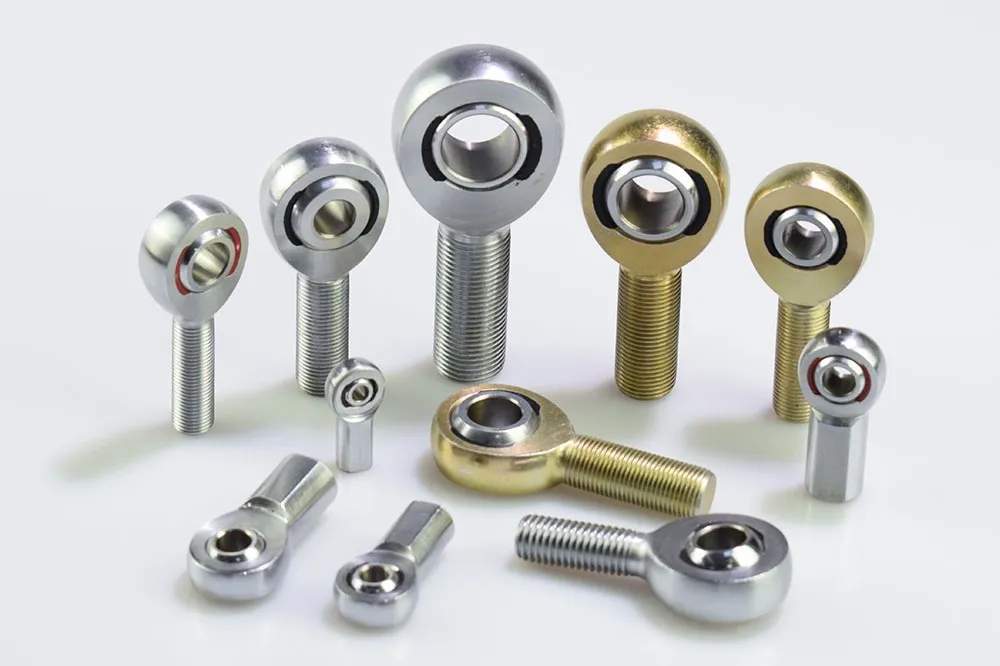

Una cabeza de bieleta — también llamada junta heim o rose joint — es un rodamiento esférico roscado que soporta cargas de empuje-tracción permitiendo desalineación angular. SYZ fabrica 22 series de cabezas de bieleta y más de 530 tamaños en pulgadas y métrico en cromoly 4130, acero al carbono, acero inoxidable 304 y aluminio 7075-T6.
22 Series
Series principales de cabezas de bieleta
530+ tamaños
Pulgadas y métrico
1/8″ – 2″
Rango de diámetros · M3–M50
2 / 3 piezas
PTFE o metal-metal
Certificados de material disponibles
De muestra a contenedor completo
Tratamiento térmico y lote verificado
Cross-ref FK · QA1 · Aurora
Abastecimiento directo de fábrica
Descripción general
¿Qué es una cabeza de bieleta (junta heim)?
A cabeza de bieleta es una articulación mecánica utilizada al final de varillas de mando, bieletas y sistemas de dirección. Una bola esférica se fija por embutido en un cuerpo que lleva un vástago roscado integral (macho) o un orificio roscado (hembra). La bola gira para absorber la desalineación angular mientras la carga se transmite a lo largo del eje de la varilla.
Cómo funciona realmente una cabeza de bieleta: La bola esférica gira dentro de la pista del cuerpo para absorber la desalineación angular (la cabeza de bieleta «se inclina») mientras transmite tensión o compresión a lo largo del eje de la varilla. Dos factores fijan sus límites operativos: la pista/revestimiento (cómo se desliza la bola: metal engrasado, PTFE autolubricado, nailon o bronce) y la geometría del cuerpo (cuánto se inclina antes de que el vástago haga tope contra el cuerpo, es decir, el ángulo de desalineación). La mayoría de las fallas en campo se deben a subdimensionar la carga, elegir el revestimiento equivocado para el entorno o exceder el ángulo de desalineación.
Sinónimos y terminología
Se denomina cabeza de bieleta en las especificaciones de ingeniería, junta heim en términos norteamericanos genéricos, y rose joint en el Reino Unido/Mancomunidad. Todos se refieren al mismo dispositivo.
Factores de rendimiento
Los límites de articulación están regidos por la capacidad de carga radial estática, el ángulo máximo de desalineación, el tipo de revestimiento (fricción/necesidades de mantenimiento) y las especificaciones de rosca.
Límites y articulación
El material de la pista y el juego del cuerpo definen los límites de carga y los rangos de inclinación. Selecciónelos según el polvo, la humedad y el movimiento del entorno.
Familias de materiales
Seleccionar por material
Las cabezas de bieleta SYZ abarcan cuatro familias de materiales principales. Elija la familia según su requisito dominante y explore su página de destino para conocer los detalles de cada serie.
| Material | Resistencia / margen de carga | Peso | Resistencia a la corrosión | Ideal para |
|---|---|---|---|---|
| Cromoly (4130) | Máxima | Moderada | Requiere recubrimiento (cinc/óxido negro) | Todoterreno, motorsport, 4 enlaces, dirección de alto impacto |
| Acero al carbono | Alta | Moderada | Galvanizado en cinc | Maquinaria industrial, agricultura, bieletas generales |
| Inoxidable (cuerpo 304 / bola 440C) | Moderada-alta | Moderada | Máxima | Marina, lavado, alimentos, química, exteriores |
| Aluminio 7075-T6 | Moderada (prioridad al peso) | El más bajo | Anodizado (moderado) | Carreras, robótica, UAV, bieletas críticas en peso |
Aluminio 7075
LigeroCuerpos de aluminio aeroespacial 7075-T6 anodizados en color. Reducen el peso a 1/3 del acero para carreras, robótica y enlaces de control de UAV.
Acero al carbono
IndustrialCuerpos de acero al carbono económicos para la industria pesada. Ideales para bieletas generales, agricultura, sistemas de transporte y maquinaria industrial.
Acero inoxidable
LavadoCarcazas de acero inoxidable 304 con bolas 440C, además de pistas de bronce y especialidades a medida. Diseñadas para entornos marinos, grado alimentario y lavado a presión.

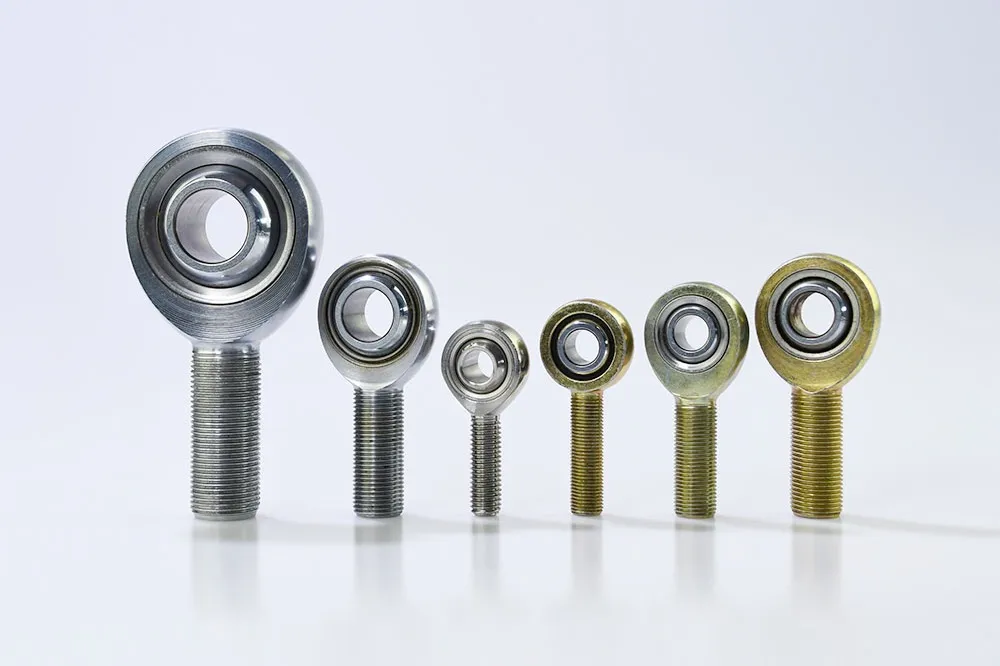

Cromoly (4130): Ideal para cargas de alto impacto, choque o alta ciclicidad (dirección, suspensión de competición) donde se exige máxima vida a la fatiga.

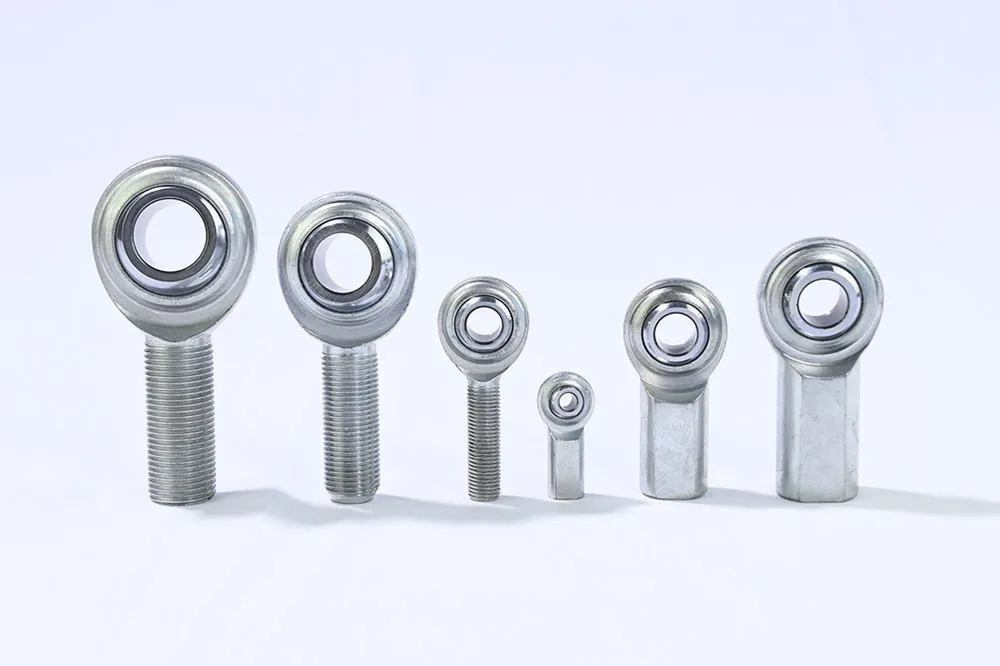

Acero al carbono: Selección fiable y económica para cargas moderadas en bieletas generales, maquinaria y mecanismos agrícolas.
Acero inoxidable: Opción esencial para resistencia a la corrosión marina, sistemas de lavado grado alimentario y exposición química.
Aluminio 7075-T6: Reduce la masa no suspendida para carreras, drones y robótica donde reducir el peso móvil es primordial.
Directorio de series
Encontrar una serie de cabezas de bieleta por material
29 series de cabezas de bieleta están a un clic, incluida la familia de cilindros hidráulicos HCR. Filtre por material y abra la página de la serie para conocer diámetro, rosca, carga, revestimiento y referencias cruzadas.
Cromoly · Cabezas de bieleta XM / XF →
Abra medidas, especificaciones y búsqueda cruzada.
Cromoly · Cabezas de bieleta JMX(-T) / JFX(-T) →
Abra medidas, especificaciones y búsqueda cruzada.
Cromoly · Cabezas de bieleta HJMX(-T) →
Abra medidas, especificaciones y búsqueda cruzada.
Cromoly · Cabezas de bieleta XM-C →
Abra medidas, especificaciones y búsqueda cruzada.

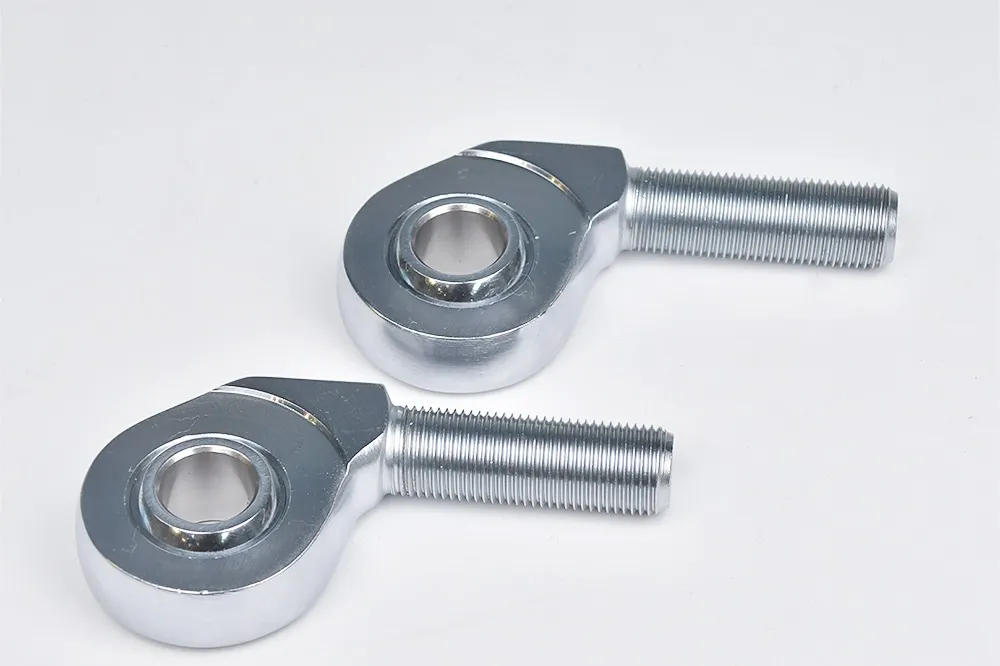

Cromoly · Cabezas de bieleta XM-JMX-OS →
Abra medidas, especificaciones y búsqueda cruzada.
Cromoly · Cabezas de bieleta JMX-M / JFX-M →
Abra medidas, especificaciones y búsqueda cruzada.
Cromoly · Cabezas de bieleta MXM / MXF →
Abra medidas, especificaciones y búsqueda cruzada.
Acero al carbono · Cabezas de bieleta CM / CF →
Abra medidas, especificaciones y búsqueda cruzada.

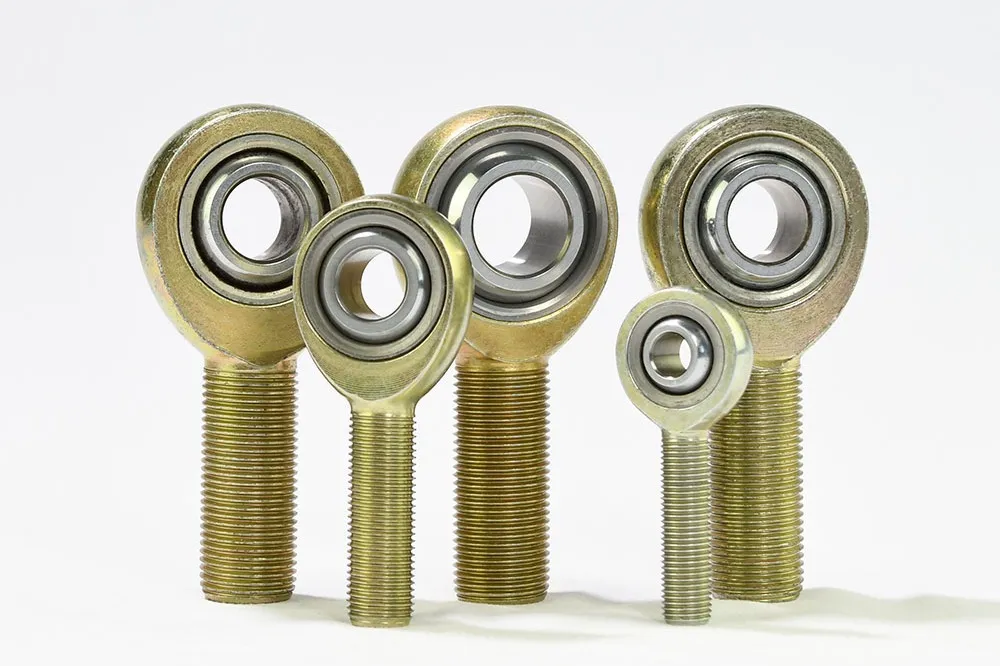

Acero al carbono · Cabezas de bieleta JM(-T) / JF(-T) →
Abra medidas, especificaciones y búsqueda cruzada.

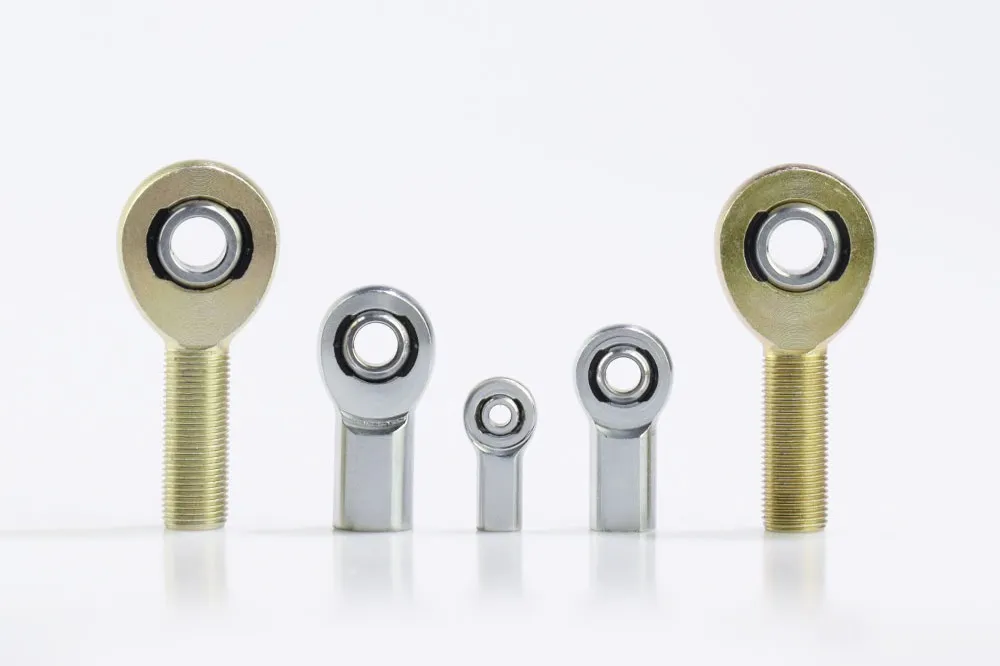

Acero al carbono · Cabezas de bieleta EXM / EXF →
Abra medidas, especificaciones y búsqueda cruzada.
Acero al carbono · Cabezas de bieleta CM-M / CF-M →
Abra medidas, especificaciones y búsqueda cruzada.
Acero al carbono · Cabezas de bieleta JM-M / JF-M →
Abra medidas, especificaciones y búsqueda cruzada.

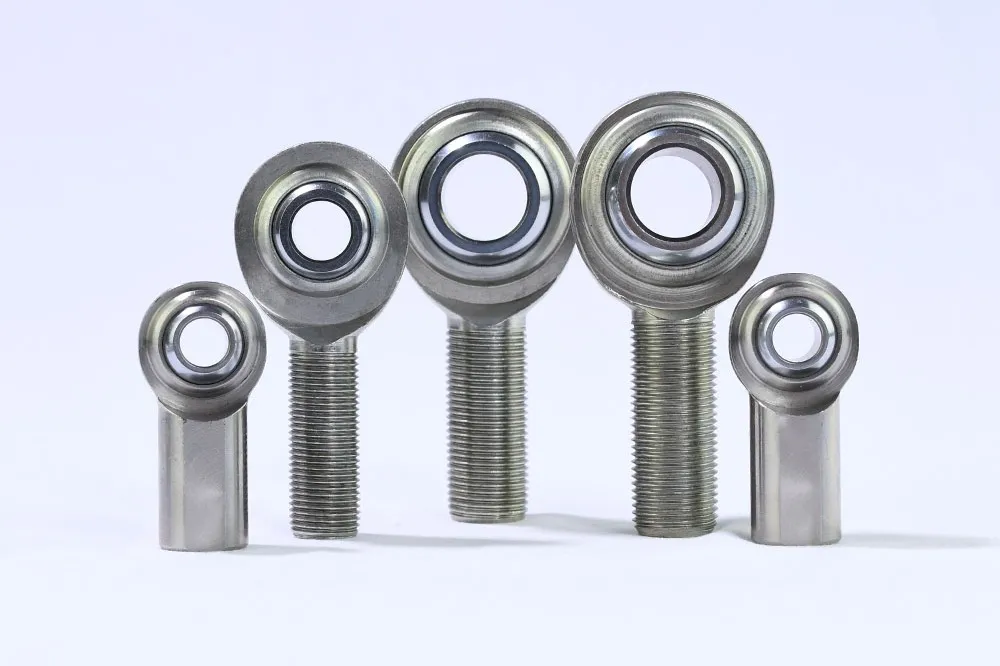

Inox · Cabezas de bieleta SCM-T / SCF-T →
Abra medidas, especificaciones y búsqueda cruzada.
Inox · Cabezas de bieleta SCM-MT / SCF-MT →
Abra medidas, especificaciones y búsqueda cruzada.

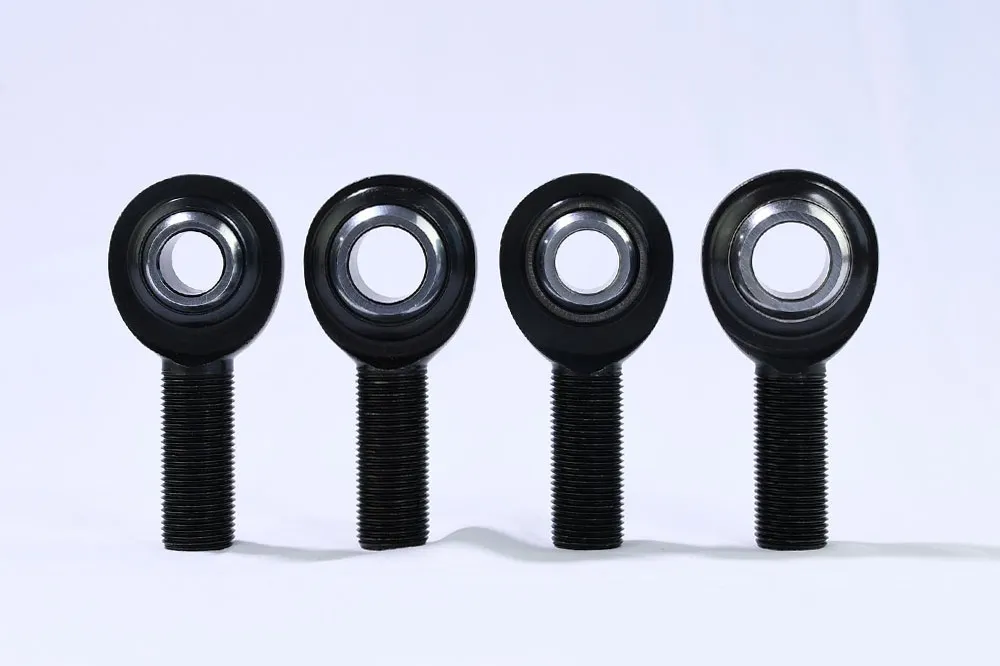

Especialidad · Cabezas de bieleta PCM(-T) →
Abra medidas, especificaciones y búsqueda cruzada.

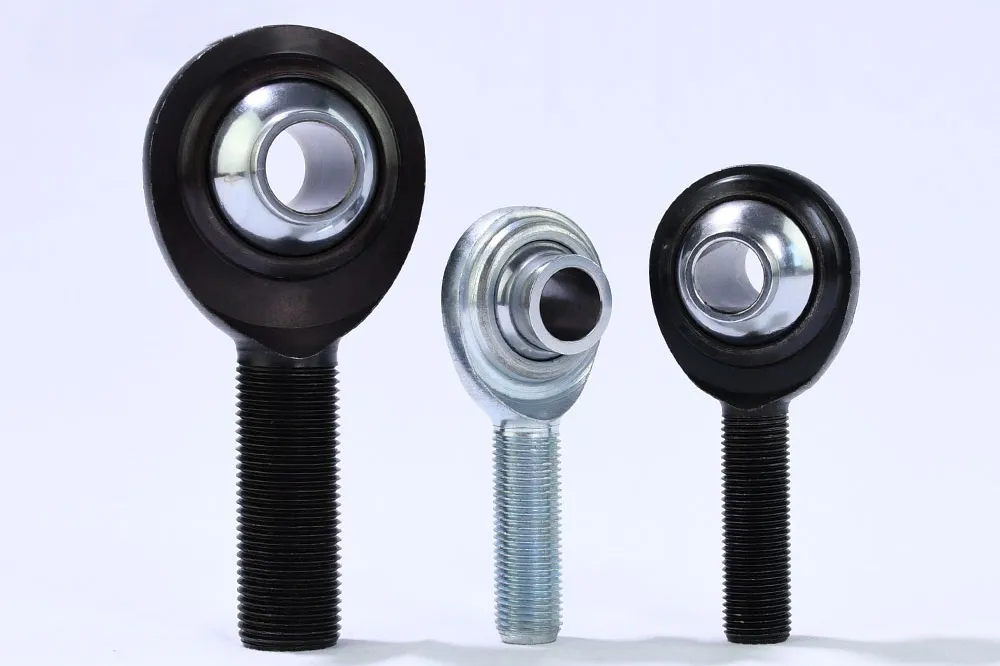

Especialidad · Cabezas de bieleta PCYM-T / PCYF-T →
Abra medidas, especificaciones y búsqueda cruzada.

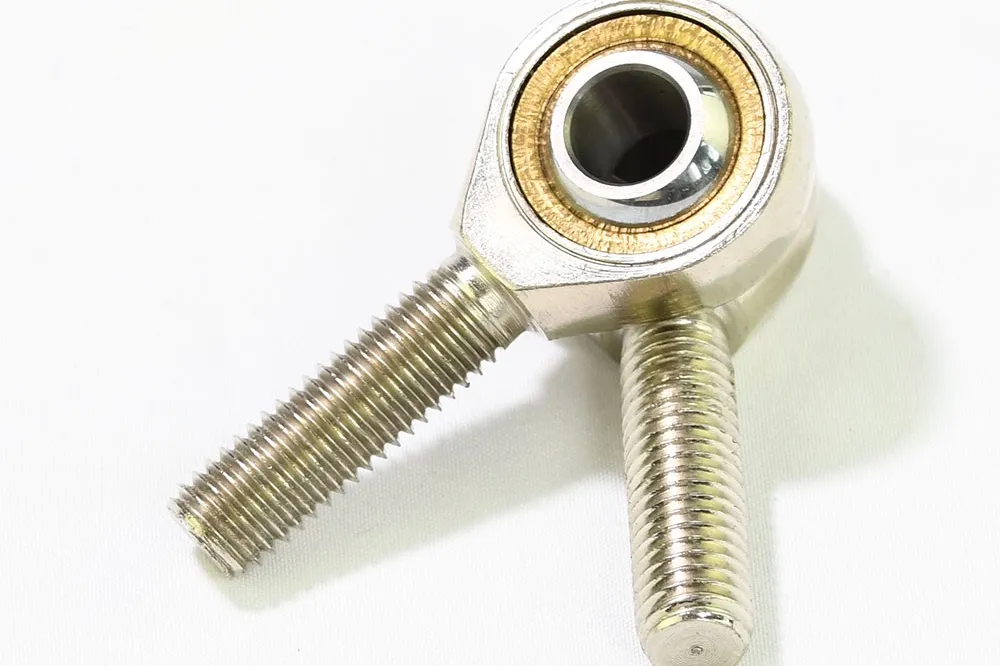

Especialidad · Cabezas de bieleta VM / VF →
Abra medidas, especificaciones y búsqueda cruzada.
Especialidad · Cabezas de bieleta PM / PF →
Abra medidas, especificaciones y búsqueda cruzada.
Especialidad · Cabezas de bieleta MPM / MPF →
Abra medidas, especificaciones y búsqueda cruzada.
Especialidad · Cabezas de bieleta SA-TK / SI-TK →
Abra medidas, especificaciones y búsqueda cruzada.
Aluminio · Cabezas de bieleta ALJM(-T) / ALJF(-T) →
Abra medidas, especificaciones y búsqueda cruzada.

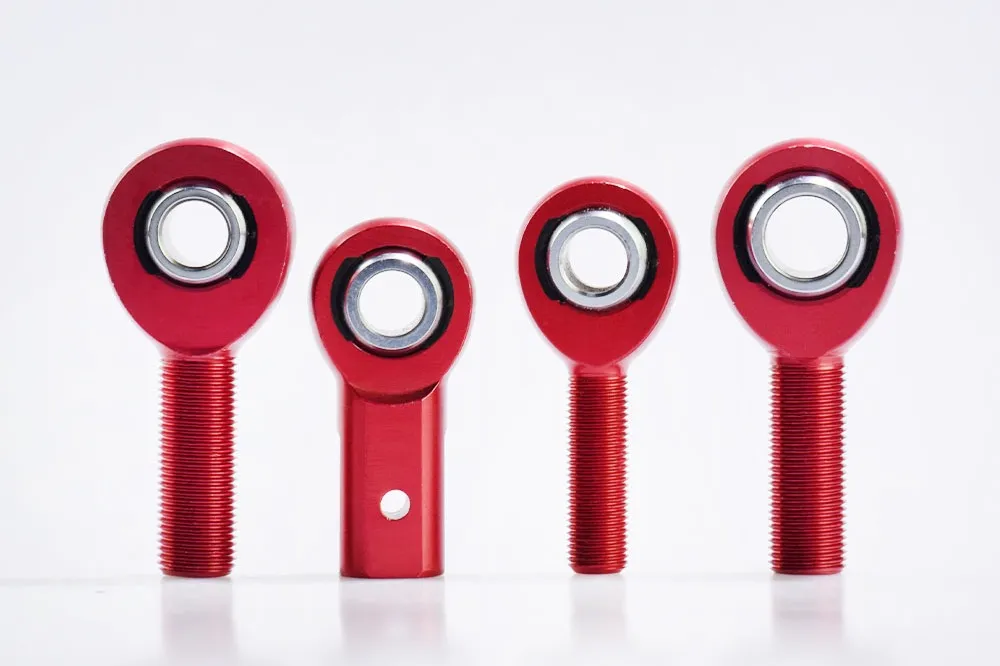

Aluminio · Cabezas de bieleta AM / AF →
Abra medidas, especificaciones y búsqueda cruzada.
Acero al carbono · Cabezas de bieleta HCR10C →
Abra medidas y selección de especificaciones.

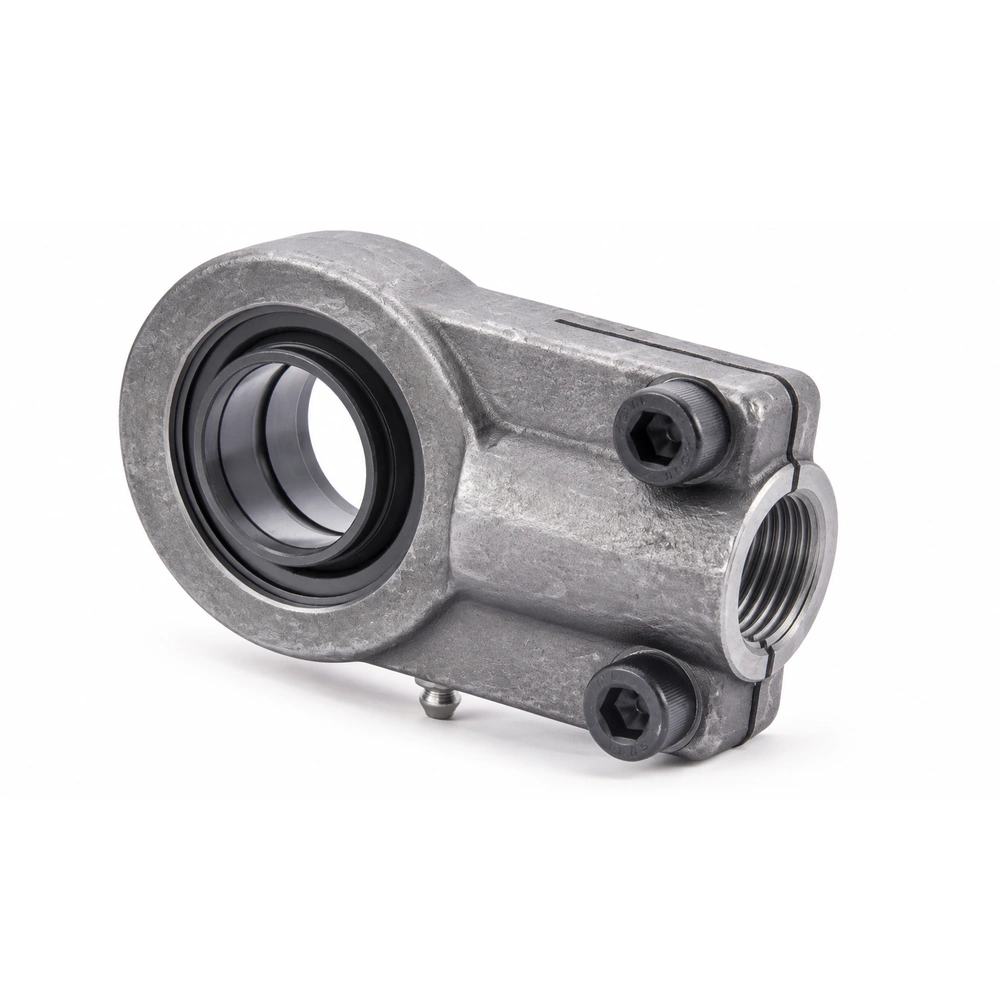

Acero al carbono · Cabezas de bieleta HCR12CE →
Forjado en C45 / AISI 1045, opción GS400. Abra medidas y selección de especificaciones.

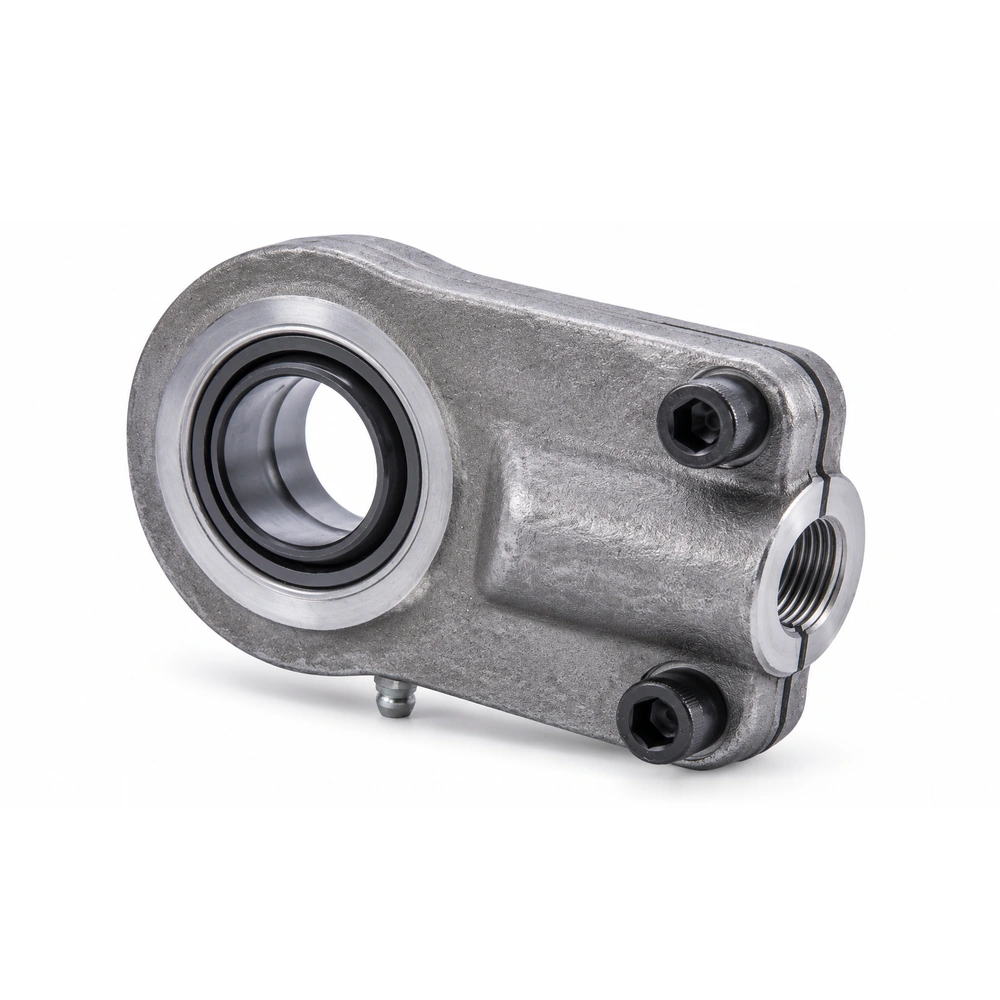

Acero al carbono · Cabezas de bieleta HCR12S →
Abra medidas y selección de especificaciones.

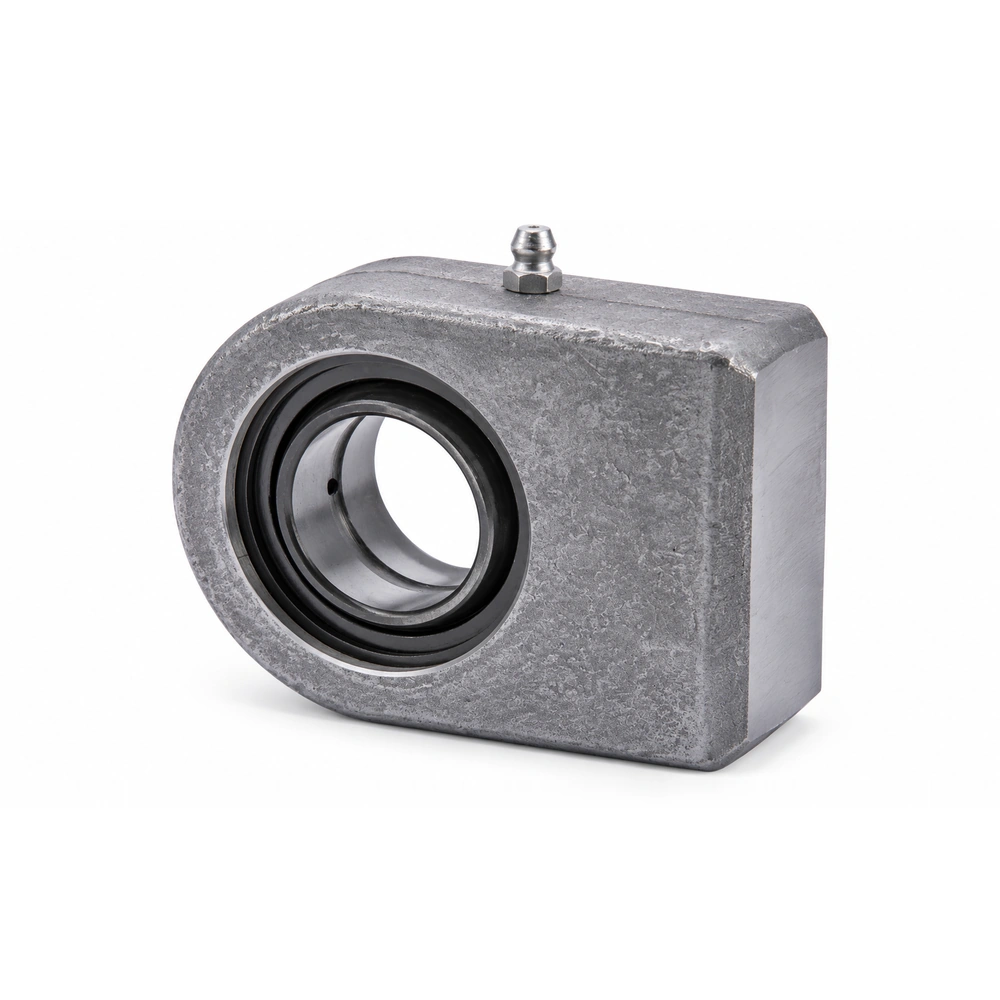

Acero al carbono · Cabezas de bieleta HCR15N →
Abra medidas y selección de especificaciones.

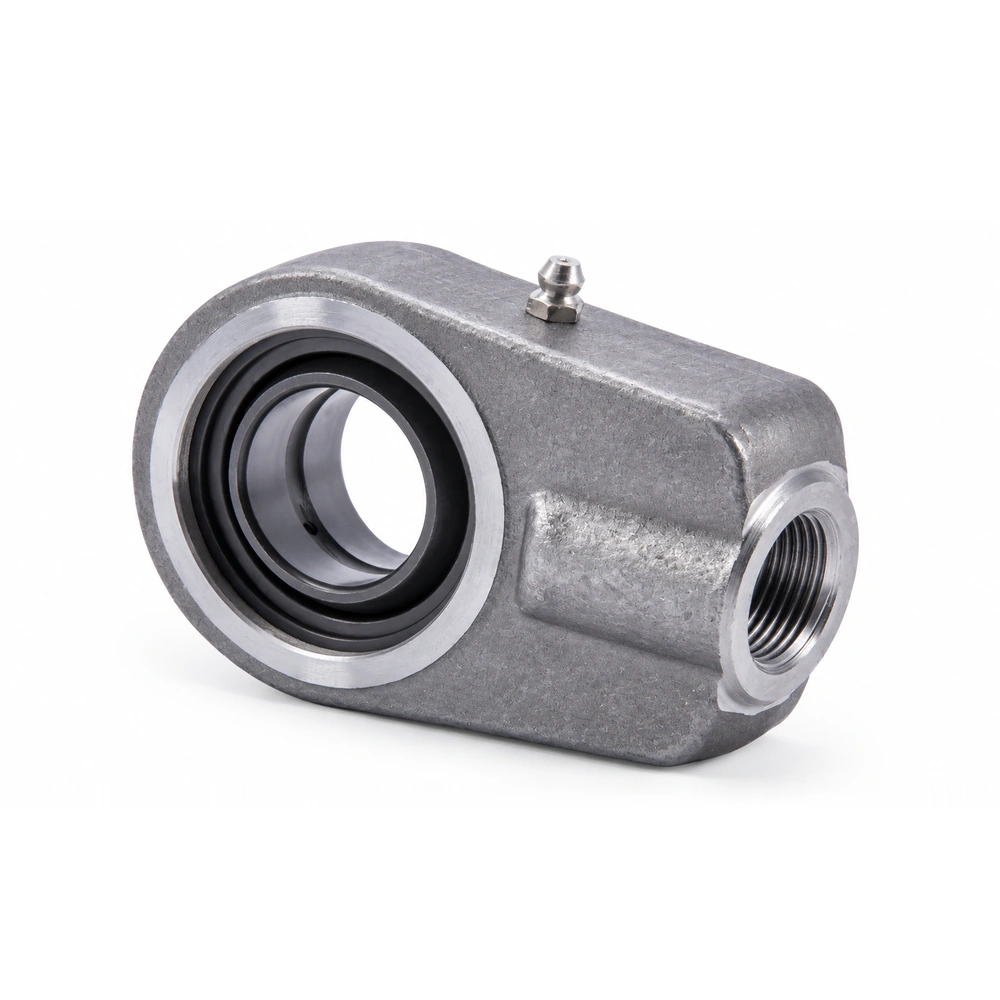

Acero al carbono · Cabezas de bieleta HCR20N →
C45 forjado o carcasa GS400. Abra medidas y selección de especificaciones.
Acero al carbono · Cabezas de bieleta HCR20U →
C45 forjado o carcasa GS400. Abra medidas y selección de especificaciones.
Acero al carbono · Cabezas de bieleta HCR25D →
Carcasa de hierro fundido nodular GS400. Abra medidas y selección de especificaciones.
Estructura y revestimientos
¿2 piezas o 3 piezas — en qué se diferencian?
Elija la configuración que coincida con su tolerancia y presupuesto de mantenimiento. Cada serie ofrece versiones macho (rosca exterior) y hembra (rosca interior) en configuraciones a derechas y a izquierdas.
Construcción de 2 piezas
La bola esférica se fija directamente por embutido en el cuerpo. Es un diseño más simple y muy rentable, adecuado para bieletas industriales generales, agrícolas y de servicio ligero.
Ejemplos: XM/XF, CM, AM/AF, SCM, EXM, PM/PF, PCM
Construcción de 3 piezas
Una pista inserta separada retiene la bola esférica dentro del cuerpo. Esto proporciona tolerancias más ajustadas entre bola y pista y mayores capacidades de carga radial por diámetro de orificio, con revestimientos de PTFE autolubricados opcionales.
Ejemplos: familia JMX/JFX, JM/JF, ALJM
Selección de revestimiento y lubricación
| Tipo de revestimiento | Necesidades de lubricación | Ideal para | Serie de ejemplo |
|---|---|---|---|
| Con revestimiento de PTFE | Autolubricado, sin mantenimiento | Alta ciclicidad, conjuntos sellados, entornos limpios | JMX-T, CM-T, SCM-T |
| Metal-metal (pista de aleación/acero) | Requiere purgas periódicas de grasa | Cargas estáticas/de impacto elevadas, entornos con polvo o contaminados | COM, JM, JMX (sin -T) |
| Nailon reforzado moldeado + PTFE | Autolubricado, sin mantenimiento | Bieletas de carga moderada con bajo presupuesto de fricción | XM/XF, AM/AF, EXM, MXM |
| Bronce sinterizado impregnado de aceite | Autolubricado | Maquinaria general y entornos industriales ligeros | VM/VF, SA-TK |
| Poliuretano / Delrin (reconstruible) | Autolubricado | Articulaciones todoterreno que requieren absorción de impactos | Flex joint reconstruible |
Lista de verificación de selección
Cómo seleccionar en 5 pasos
Garantice la fiabilidad de su conjunto de bieleta revisando esta lista de verificación fundamental antes de realizar su pedido.
01
Capacidad de carga
Estime la carga radial estática máxima (muerta + dinámica + impacto). Seleccione una carcasa con margen de seguridad (≥1,5× típico; 2–3× para impactos severos).
02
Ajuste de rosca
Coincida el paso y la norma de rosca. Las pulgadas usan UNF (rosca fina); las métricas usan ISO. Confirme derecha vs izquierda (rosca izquierda) para tensores ajustables.
03
Alineación del orificio
Seleccione el diámetro interior que coincida con su perno de montaje. Los diámetros de pasador van de 3/16″ a 2″ y de M3 a M30+ en todo el catálogo SYZ.
04
Material del cuerpo
Corrosión → inoxidable; masa giratoria/peso → aluminio 7075; choque pesado y suspensión → cromoly 4130; económico → acero al carbono.
05
Compuesto del revestimiento
Enlace engrasable y accesible → metal-metal; sellado/sin mantenimiento → PTFE; todoterreno de alta articulación → flex joint de poliuretano reconstruible.
Ayuda con el dimensionamiento
Nuestros ingenieros pueden buscar referencias cruzadas o realizar cálculos. Contacte directamente con nuestro equipo para dimensionamiento a medida.
Errores de diseño comunes: Especificar la cabeza de bieleta solo por el tamaño de rosca ignorando la capacidad de carga radial; elegir juntas metal-metal donde el acceso para engrase está bloqueado; montar acero al carbono sin protección en exteriores; y exceder el ángulo máximo de desalineación (lo que dobla vástagos y agrieta carcasas).
Industrias y equipos
Dónde rinden las cabezas de bieleta SYZ
Todoterreno y motorsport
Articulaciones fundamentales para suspensión y dirección de competición. Sistemas 4 enlaces, barras panhard, bieletas estabilizadoras, columnas de dirección.
Recomendado: JMX(-T) de 3 piezas en cromoly o PCM de gran desalineación.
Automatización industrial
Bieletas para máquinas de embalaje, transportadores, cilindros neumáticos/hidráulicos, actuadores y sistemas de pick-and-place.
Recomendado: series CM de acero al carbono, JM o SCM inoxidable.
Agricultura y servicio pesado
Utillajes agrícolas de servicio severo, bielas de cosechadora/empacadora, conexiones de enganche de tractor y montaje de cilindros pesados.
Recomendado: COM engrasable o series JM/JF de acero al carbono.
Marino y corrosivo
Bieletas de timón, mandos de aceleración, elevadores de escotilla, ferretería de cubierta y actuadores de inclinación/trim expuestos a agua salada o químicos de lavado.
Recomendado: rodamientos esféricos inoxidable SCM-T/SCF-T o COM-SS.
Aeroespacial y robótica
Vehículos aéreos no tripulados (UAV), robótica, simuladores de movimiento a medida y conjuntos críticos en peso que requieren alta articulación.
Recomendado: series ALJM o AM/AF de aluminio 7075-T6.
Referencia cruzada de competidores
Series completas y referencia cruzada
SYZ fabrica 57 series de especificaciones en pulgadas y métricas. Abra la página de categoría correspondiente para explorar todas las series y acceder a la herramienta dinámica de búsqueda cruzada de competidores.
Series de cromoly (4130)
XM/XF · JMX(-T)/JFX(-T) · JMX-M/JFX-M · MXM/MXF · XM-C · HJMX(-T) · XM-JMX-OS
Ir al hub de cromoly →
Series de acero al carbono
CM(-T)/CF(-T) · CM-M/CF-M · JM(-T)/JF(-T) · JM-M/JF-M · EXM/EXF · PM/PF · VM/VF · SA-TK/SI-TK · MPM/MPF
Ir al hub de acero al carbono →
Series de aluminio 7075-T6
AM/AF · ALJM(-T)/ALRSM(-T)/ALJF(-T)
Ir al hub de aluminio →
Series de inox y especialidades
SCM-T/SCF-T · SCM-MT/SCF-MT · PCM(-T) · PCYM-T/PCYF-T · VM/VF · PM/PF · MPM/MPF · SA-TK/SI-TK
Ir al hub de inoxidable →
Nuestras fortalezas
Por qué elegir SYZ como su proveedor
Precios directos de fábrica
La integración directa del fabricante elimina los márgenes de distribuidores e intermediarios, ahorrando costos en programas de producción de alto volumen.
Enfoque técnico especializado
Los rodamientos esféricos y las cabezas de bieleta son nuestra especialidad principal, lo que garantiza un control metalúrgico profundo y una consistencia verificada por lotes.
Matriz completa de productos
Una sola fuente para 57 series de especificaciones, más de 1.200 números de pieza distintos, abarcando diseños estándar, métricos y estructurales especializados.
Referencia cruzada autoritativa
Capacidad de emparejamiento dinámico para identificar piezas de repuesto que coinciden con las especificaciones de FK, QA1, Aurora, Alinabal y Midwest Control.
Escalado de prototipo a producción
Los pedidos de muestra son bienvenidos para verificar holguras de montaje, escalando sin problemas a envíos de contenedor completo para requisitos OEM de alto volumen.
FAQ
Preguntas frecuentes
¿Cuál es la diferencia entre una cabeza de bieleta y un rodamiento esférico?
Una cabeza de bieleta es un conjunto completo: un rodamiento esférico dentro de una carcasa con vástago roscado u orificio integrado, listo para enroscarse en una bieleta. Un rodamiento esférico es solo el elemento bola-anillo y debe prensarse primero en una carcasa. SYZ fabrica ambos.
¿Qué significa «con revestimiento de PTFE»?
Un revestimiento de PTFE se adhiere entre la bola y la pista para eliminar el contacto metal-metal, proporcionando un funcionamiento autolubricado, sin mantenimiento y de baja fricción. Es la opción predeterminada cuando la articulación está sellada, es difícil de engrasar o debe funcionar limpio.
¿Debo elegir una cabeza de bieleta macho o hembra?
Las cabezas de bieleta macho se enroscan en un agujero roscado, adaptador de tubo o tensor y son las más comunes. Las hembras aceptan un espárrago roscado, perno o cabeza de bieleta macho. Cada serie SYZ ofrece ambas.
¿Qué norma de rosca usan las cabezas de bieleta SYZ?
Las cabezas de bieleta en pulgadas usan roscas finas UNF para resistencia a vibraciones; las métricas usan roscas ISO métricas. Hay variantes a izquierdas para tensores y conjuntos ajustables.
¿Cómo encuentro el equivalente SYZ de una pieza FK, QA1 o Aurora?
Cada página de especificaciones de serie incluye una herramienta de búsqueda cruzada que enumera las marcas de la competencia que SYZ hace corresponder con esa serie, como FK, QA1, Aurora, Alinabal y Midwest Control. Busque por número de pieza del competidor para encontrar el equivalente SYZ.
¿Ofrecen cabezas de bieleta personalizadas?
Sí. SYZ puede fabricar roscas no estándar, materiales especiales, dimensiones de carcasa y revestimientos personalizados. Envíe un plano o un número de pieza de la competencia para su revisión.
¿Se pueden usar cabezas de bieleta en rotación continua?
No. Las cabezas de bieleta están diseñadas para movimiento oscilante y angular y posicionamiento estático. Las RPM continuas sobrecalientan y desgastan el rodamiento; utilice un rodamiento de bolas o de rodillos en su lugar.
¿Qué es el ángulo de desalineación?
Es la desviación angular máxima antes de que el vástago o la carcasa haga tope. Las series de gran desalineación de SYZ (PCM, PCYM, HJMX) y los espaciadores de desalineación amplían el ángulo. Superarlo dobla el vástago o agrieta la carcasa.
¿Cómo mido una junta heim?+
Registre el diámetro del orificio o de la bola, el ancho del cuerpo, el vástago o la rosca hembra, el paso de rosca y el sentido derecha o izquierda. Para un reemplazo, envíe el número de pieza o una foto acotada.
¿Cuáles son su MOQ y plazo de entrega?+
Los pedidos de producción típicos son de 100–300 piezas, con un plazo estándar de unos 25 días. Las muestras suelen estar disponibles en 20 días; confirme el cronograma vigente en su cotización.
¿Son legales los heim joints en la vía pública?+
La legalidad depende del vehículo, la jurisdicción y el uso de dirección o suspensión. Para conversiones de calle, valide el diseño y las normas locales antes de instalar.
