Serie de tornillos de gato JSI (pulgadas)

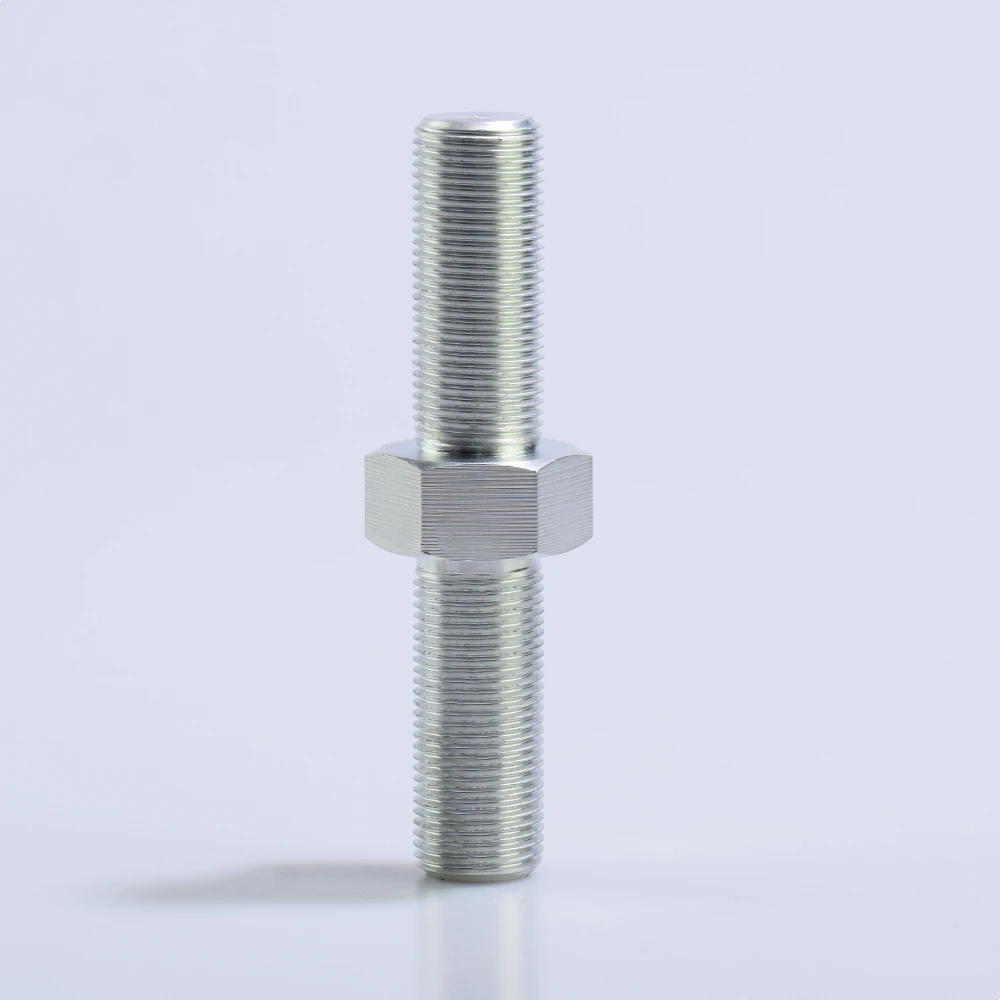

JSI / JSX en pulgadasAjustadores macho-macho en pulgadas. Acero al carbono estándar (JSI, zincado) o acero cromoly premium (JSX) para aplicaciones de carga alta o vibración.
Ajustadores roscados macho-macho para bieletas de cabezas de bieleta

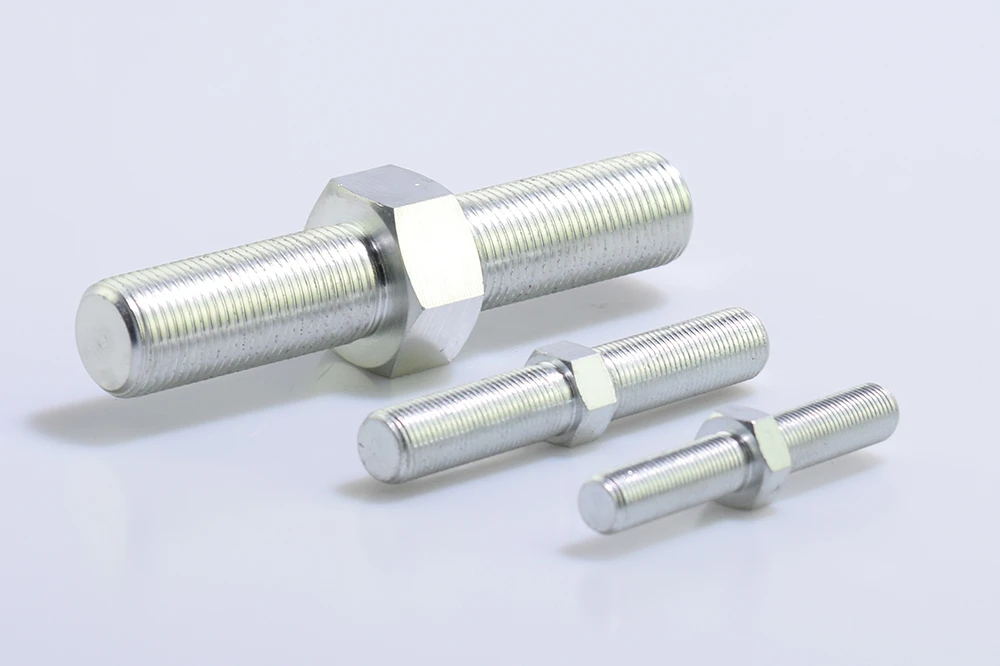

Tornillos de gato ajustadores para cabezas de bieleta (macho-macho)
No es un gato de elevación por tornillo: aquí, un tornillo de gato es un ajustador con roscas macho en ambos extremos que une dos cabezas de bieleta con rosca hembra. Gire el cuerpo para ajustar la longitud de la bieleta mientras el conjunto permanece instalado. SYZ ofrece acero al carbono zincado JSI / JSI-M y acero cromoly JSX / JSX-M, en pulgadas de 10-32 a 1-12 y métricas de M5 a M16, con opciones de rosca derecha/izquierda.
JSI / JSI-M
Pulgadas + métrico
Acero al carbono / cromoly
Opciones JSI / JSX
RH y LH
Rosca ajustable
30 + 6
Configuraciones
Certificación ISO 9001:2015
Compra directa de fábrica
36 tamaños estándar
Pulgadas 10-32–1-12 · Métrico M5–M16
Tolerancias de nivel OEM
Descripción general
¿Qué es un tornillo de gato?
Un tornillo de gato es un ajustador con roscas macho en ambos extremos que se utiliza para ajustar con precisión la longitud de una bieleta con cabezas de bieleta.
Con una cabeza de bieleta de rosca hembra enroscada en cada extremo macho (y fijada con contratuercas), girar el cuerpo del tornillo de gato alarga o acorta el conjunto — una alternativa compacta a un tensor completo para obtener una precarga y una alineación precisas.
Efecto tensor (turnbuckle):Al combinar un extremo con rosca derecha (RH) y otro con rosca izquierda (LH), girar el cuerpo central del tornillo de gato desplaza ambos extremos hacia dentro o hacia fuera al mismo tiempo. Esto permite un ajuste rápido de la longitud mientras la bieleta permanece montada en la máquina o el vehículo.
Especificaciones del producto
Desglose de series de producto
Disponibles en acero al carbono y en acero de aleación cromoly de alta resistencia, en estándares tanto en pulgadas como métricos.
Serie de tornillos de gato JSI-M (métrica)
JSI-M / JSX-M métricosAjustadores macho-macho métricos. Disponibles en acero al carbono zincado (JSI-M) o cromoly de alta resistencia (JSX-M) para conjuntos métricos europeos.
Guía de selección y dimensionamiento
- • Conjuntos en pulgadas:Seleccione JSI (acero al carbono) o JSX (cromoly, mayor resistencia).
- • Conjuntos métricos:Seleccione JSI-M (acero al carbono) o JSX-M (cromoly).
- • Roscas y contratuercas:Haga coincidir el tamaño y el sentido de la rosca con sus cabezas de bieleta. Añada siemprecontratuercaspara fijar los ajustes de forma segura contra la vibración.
Construcción de la bieleta
Elija el ajustador de bieleta adecuado
Esta página cubre el tornillo de gato macho-macho. La comparación completa con tensores y adaptadores de tubo se mantiene en lapágina de tensores y ajustadores de barra hexagonal.
Tornillo de gato: macho-macho
Las cabezas de bieleta con rosca hembracabezas de bieletase enroscan en ambos extremos expuestos. Úselo cuando importen el ajuste compacto de la longitud y el acceso al cuerpo central.
¿Necesita un cuerpo hembra-hembra?
Use lafamilia de tensores y ajustadores de barra hexagonalcuando las cabezas de bieleta macho deben enroscarse en un cuerpo hueco, o lafamilia de adaptadores de tubocuando el ajustador se suelda a la tubería estructural.
Aplicaciones
Dónde rinden los tornillos de gato
Ajuste fino de precisión de la longitud para sistemas de bieletas de carga alta.
Alineación y precarga
Ajuste fino de bieletas de barras estabilizadoras, bieletas de implementos agrícolas y bieletas de control donde la geometría es crítica.
Suspensión de competición
La serie JSX de cromoly es ideal para enlaces de ajuste de suspensión de autos de carrera, barras de acoplamiento de dirección y brazos de control ajustables.
Controles de maquinaria
Ajuste de la longitud del vástago de actuadores y configuración de bieletas de maquinaria en instalaciones de transportadores y maquinaria de envasado.
FAQ
Preguntas frecuentes
¿Para qué se utiliza un tornillo de gato?
Para ajustar la longitud de una bieleta con cabezas de bieleta: enrosque una cabeza de bieleta de rosca hembra en cada extremo macho del tornillo de gato, gire el cuerpo central para alargar o acortar el conjunto y fije con contratuercas.
¿Tornillo de gato de acero al carbono o de cromoly?
Ofrecemos JSI/JSI-M en acero al carbono estándar (zincado) para ajustadores industriales generales, o JSX/JSX-M en acero cromoly de alta resistencia para aplicaciones de suspensión o dirección con cargas más altas.
¿En qué se diferencia un tornillo de gato de un tensor?
Un tornillo de gato es un ajustador compacto macho-macho (las cabezas de bieleta se enroscan sobre él); un tensor es un cuerpo hueco hembra-hembra (las cabezas de bieleta se enroscan dentro de él). Ambos utilizan roscas derecha e izquierda opuestas para realizar ajustes en el vehículo.
¿Hay tornillos de gato disponibles en pulgadas y métricos?
Sí. El JSI en pulgadas cubre de 10-32 a 1-12 en 30 tamaños estándar, mientras que el JSI-M métrico cubre de M5×0.8 a M16×2.0 en 6 tamaños.
¿Necesito contratuercas con un tornillo de gato?
Sí. Se necesitan contratuercas en ambos extremos para fijar las cabezas de bieleta contra el cuerpo del tornillo de gato. Sin ellas, la vibración aflojará las roscas, cambiando la longitud de la bieleta y debilitando la articulación.
Herramientas de ingeniería
Calculadoras para esta familia de productos
Compruebe la longitud de engranado en conexiones roscadas sometidas a carga.
Directo de fábrica
Solicite una cotización de tornillos de gato
Envíenos las especificaciones de sus roscas, la selección de material y los requisitos de cantidad. Le proporcionaremos precios en un plazo de 24 horas.
