Configuración de espárrago
SYZ puede presupuestar la serie base de cabezas de bieleta con la configuración de espárrago. Envíe el orificio, la carga y el soporte de destino y responderemos con la configuración exacta.
Configuración de espárrago para cabezas de bieleta y juntas Heim
Espárragos para cabezas de bieleta

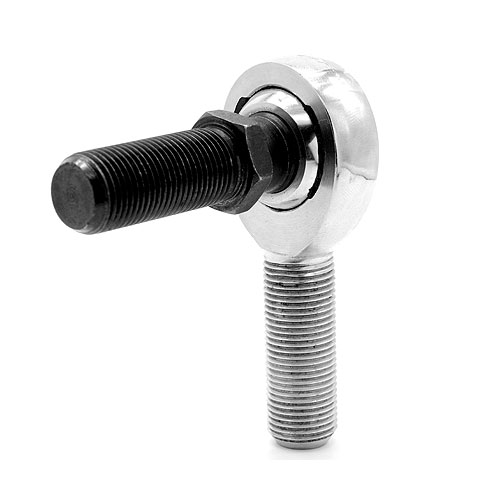

Un espárrago para cabeza de bieleta es un eje escalonado sujeto en el orificio esférico de la cabeza, que sustituye al pasante roscado y permite una instalación lateral única en soportes roscados.
10-32 to 3/4-16
UNF-2A thread
3/16″–3/4″
Rango de orificios
8 medidas
Configuraciones
±25°
Desalineación aprox.
Certificados de material disponibles
De muestra a contenedor completo
Suministro directo de fábrica
Rosca a derechas estándar · opciones SL / SX
Calidad ISO 9001:2015
Descripción general
¿Qué es un espárrago para cabeza de bieleta?
Un espárrago para cabeza de bieleta es una configuración de montaje de eje escalonado sujeta en el orificio esférico de la cabeza de bieleta. En lugar de un pasante, el espárrago roscado sobresale de la bola para acoplarse directamente a un soporte o pretroquelado.Sal número de pieza de la cabeza de bieleta y especifiqueSLpara una rosca de espárrago a izquierdas oSXpara un espárrago de aleación tratado térmicamente.
Elija la configuración del espárrago
AñadaSa un número de pieza SYZ compatible de cabeza de bieleta; la medida del espárrago sigue al orificio esférico.
Opciones de material y rosca
Acero al carbono, de aleación o inoxidable; RH es estándar, SL es a izquierdas y SX especifica aleación tratada térmicamente.
Productos disponibles
Medidas de espárragos para cabezas de bieleta
El espárrago se dimensiona según el orificio esférico de la cabeza de bieleta. AñadaSal número de pieza base de la cabeza de bieleta para la configuración con espárrago; useSLpara una rosca de espárrago a izquierdas ySXpara un espárrago de aleación tratado térmicamente. Todas las roscas indicadas son UNF-2A exteriores.
| Orificio de la cabeza de bieleta | L ±.015″ | N ±.010″ | Ref. M | Rosca del espárrago | Detalles |
|---|---|---|---|---|---|
| 3/16″ | 1.016″ | 0.500″ | 0.437″ | 10-32 | Ver medida → |
| 1/4″ | 1.031″ | 0.562″ | 0.500″ | 1/4-28 | Ver medida → |
| 5/16″ | 1.219″ | 0.687″ | 0.593″ | 5/16-24 | Ver medida → |
| 3/8″ | 1.562″ | 0.906″ | 0.812″ | 3/8-24 | Ver medida → |
| 7/16″ | 1.750″ | 1.062″ | 0.937″ | 7/16-20 | Ver medida → |
| 1/2″ | 2.000″ | 1.125″ | 1.000″ | 1/2-20 | Ver medida → |
| 5/8″ | 2.500″ | 1.500″ | 1.375″ | 5/8-18 | Ver medida → |
| 3/4″ | 3.000″ | 1.812″ | 1.625″ | 3/4-16 | Ver medida → |
Fuente dimensional: especificación de espárragos para cabezas de bieleta de SYZ. L y N son dimensiones nominales con las tolerancias publicadas; verifique antes de mecanizar.
Guía de ingeniería
Guía de selección
01
Acierte la rosca
Parta del orificio base de la cabeza de bieleta y haga coincidir la rosca UNF-2A del espárrago y las dimensiones L/N/M con el soporte.
02
Especificación según el entorno
Elija acero al carbono, de aleación oacero inoxidablesegún el entorno; use SX cuando se requiera un espárrago de aleación tratado térmicamente.
03
Confirme acoplamiento y fijación
Confirme la longitud y el acoplamiento de rosca en la página de especificaciones; fije siempre con contratuercas para evitar que la vibración afloje la unión.
Usos industriales
Aplicaciones
Los espárragos simplifican la instalación lateral única cuando el pasante resulta difícil de acceder, manteniendo la articulación cerca del punto de pivote.
Montajes ciegos y de una sola cara
Atornille el espárrago UNF expuesto en un soporte, resalte o brazo roscado cuando no haya acceso práctico al otro lado.
Instalación de una sola cara
Empaquetado compacto de bieletas
Sustituya el volumen del pasante por un montaje con espárrago cuando la cabeza del perno, la arandela y la tuerca del lado lejano no caban.
Zonas de acceso reducido
Opción con espárrago para toda la serie
El espárrago es una opción de configuración en las familias de cabezas de bieleta de SYZ. Seleccione la serie base por orificio, rosca y pista antes de añadir el sufijo S.
Cualquier serie SYZ compatible
Guía técnica
Cómo encaja la configuración con espárrago
Una cabeza de bieleta estándar usa un pasante a través del orificio esférico. La configuración con espárrago sustituye ese pasante: siga cuatro pasos.
- Seleccione el orificio base de la cabeza de bieleta.Las ocho medidas de espárrago van de 3/16″ / 10-32 a 3/4″ / 3/4-16.
- Confirme el acoplamiento de la rosca.Entierre la longitud de rosca necesaria en el soporte roscado y deje espacio para que el hombro asiente en la cara de la cabeza.
- Compruebe el recorrido.Mantenga el conjunto dentro de aproximadamente ±25° de desalineación en todas las direcciones y verifique el espacio del hombro a tope de carrera.
- Fije el montaje.Use el par especificado y una contratuercas o fijador de roscas donde la vibración pudiera aflojar el espárrago.
Para una comprobación rápida del acoplamiento, use lacalculadora de profundidad de acoplamiento de rosca. Las dimensiones y tolerancias completas del espárrago figuran en lapágina de especificación de espárragos para cabezas de bieleta.
Detalle de ingeniería
Modos de fallo que hay que diseñar fuera
La mayoría de fallos de espárrago comienzan en las interfaces: poco acoplamiento de rosca, un hombro sin asentar o un material inadecuado para el entorno.
| Síntoma | Causa | Prevención |
|---|---|---|
| Las roscas se pelan bajo carga | Acoplamiento insuficiente | Acople ≥ ~1× el diámetro de rosca; no sitúe la cabeza de bieleta al final del espárrago |
| El espárrago se afloja en servicio | Sin contratuercas / vibración | Fije con contratuercas y revise tras el primer rodaje |
| Gripado en el montaje (inoxidable) | Roscas inox F/F en seco | Use antiagarrante en los espárragos de acero inoxidable |
| Junta corroída/apresada | Material inadecuado para el entorno | Especifique la opción inoxidable para humedad/sal/lavado a presión |
Configuración y suministro
Espárragos para cabezas de bieleta a medida
Montaje con espárrago vs. pasante
Con espárrago:instalación lateral única en un soporte roscado o resalte, empaquetado compacto y sin tuerca del lado lejano.Con pasante:úselo cuando ambos lados sean accesibles o el diseño requiera un perno largo a doble corte. Seleccione según el acceso y la carga.
Sufijos de pedido:S = configuración con espárrago, SL = rosca de espárrago a izquierdas, SX = espárrago de aleación tratado térmicamente.
Completa la unión
Elija la cabeza de bieleta y la ferretería de bloqueo
Cabezas de bieleta de cromoly
Elija la serie esférica base por orificio, rosca y pista antes de añadir la configuración con espárrago S.
Cabezas de bieleta de acero al carbono
Revise las familias de cabezas de bieleta macho y hembra de acero al carbono que pueden especificarse con montaje con espárrago.
Cabezas de bieleta de acero inoxidable y especiales
Elija materiales inox o especiales cuando la resistencia a la corrosión y la elección de pista determinen la especificación.
Contratuercas
Fije la rosca expuesta después de asentar y alinear la unión con espárrago.
Separadores para cabezas de bieleta
Definan la anchura de montaje y la holgura de articulación alrededor de la bola y del hombro.
FAQ
Preguntas frecuentes
¿Para qué sirve un espárrago de cabeza de bieleta?
Sustituye el pasante por un espárrago escalonado sujeto en el orificio esférico de la cabeza de bieleta, lo que permite una instalación lateral única en un soporte roscado.
¿Diferencia entre espárrago de cabeza de bieleta y cabeza con espárrago?
Describen la misma configuración de montaje: una cabeza de bieleta con un espárrago escalonado sujeto en el orificio esférico, indicada con el sufijo S.
¿Hay opción de acero inoxidable?
Sí. Hay acero al carbono, de aleación y acero inoxidable; especifique inoxidable para entornos corrosivos o de lavado.
¿Qué medidas hay disponibles?
Ocho medidas acopladas al orificio: de 3/16″ a 3/4″, con roscas UNF-2A de 10-32 a 3/4-16. Vea la tabla completa arriba.
¿Necesito una contratuercas con el espárrago?
Sí: una contratuercas bloquea el conjunto para que la vibración no lo afloje.
