Pared uniforme · Resistencia superior · Excelente concentricidad
Tubo DOM de Chromoly
Tubo DOM de chromoly 4130 estirado sobre mandril — el tubo que buscan los fabricantes cuando una bieleta debe ser resistente, ligera y soldable. SYZ suministra 23 tamaños estándar cortados a medida, listos para combinarse con los adaptadores de tubo y las cabezas de bieleta de SYZ, además de diámetro exterior, pared, forma y longitud personalizados para chasis de competición, suspensión todo terreno y programas de tubo OEM.
Material y proceso
¿Qué es el tubo DOM?
El tubo DOM (Drawn Over Mandrel) es un tubo de acero acabado mediante una pasada de estirado en frío de precisión sobre un mandril. El estirado elimina la rebaba de la soldadura, trabaja las superficies interior y exterior, y deja un acabado liso, un espesor de pared uniforme y una exactitud dimensional excepcional — exactamente lo que se necesita cuando el tubo debe deslizarse sobre un adaptador escalonado y soldarse de forma concéntrica.
El DOM estándar puede fabricarse en acero al carbono común, como 1020 o 1026. Nuestra producción se centra en tubo DOM de chromoly 4130 — más ligero para su resistencia, con mayor capacidad de tracción y una resistencia a la fatiga muy superior. Eso lo convierte en la opción predeterminada para chasis de competición, jaulas antivuelco todo terreno y otras estructuras de alto rendimiento, en lugar de servicio mecánico general.
Los compradores buscan este material con ambos nombres: «tubo chromoly» describe la aleación, «tubo DOM» describe cómo se fabricó. No son alternativas entre sí — el tubo de SYZ es ambas cosas.
DOM es un proceso, no un material. Esto confunde a más de un presupuesto. «DOM» le dice que el tubo se estiró sobre un mandril; no le dice nada sobre la aleación. Pregunte a cualquier proveedor de qué grado es su DOM — el nuestro es específicamente acero de aleación chromoly 4130, que es lo que aporta la combinación de soldabilidad, tenacidad y tolerancias que describen las fichas técnicas siguientes.
DOM tampoco es sin costura. El DOM parte de un tubo soldado por resistencia eléctrica (ERW) que luego se estira en frío, lo que trabaja la costura hasta hacerla prácticamente invisible y lleva la zona soldada a la resistencia completa del tubo. A menudo se le llama erróneamente «sin costura» — no lo es, y los proveedores honestos lo dicen. Para la mayoría de trabajos de chasis y bieletas esa distinción no le perjudica; cuando el reglamento de una federación especifica el tipo de tubo, revise la redacción antes de pedir.
ERW vs. DOM vs. Sin costura cómo difieren realmente los tres tipos de tubo
| Tipo de tubo | Cómo se fabrica | Costura | Control dimensional | Uso típico |
|---|---|---|---|---|
| ERW | Chapa conformada en rollo y soldada por resistencia eléctrica, sin estirado posterior | Costura de soldadura visible, la rebaba puede quedar en el interior | El más holgado | Fabricación estructural general y no crítica |
| DOM | Tubo ERW estirado en frío sobre un mandril — sin rebaba, pared y superficie interior trabajadas | Costura trabajada hasta quedar prácticamente invisible, resistencia restituida | El más ajustado de los tres, superficie interior lisa | Bieletas de suspensión, jaulas, cilindros, piezas de tubo mecanizadas |
| Sin costura | Perforado o extruido a partir de un tocho sólido | Ninguno | Variable — necesita más estirado en frío para igualar al DOM | Servicio a presión y aplicaciones donde no se admite costura |
Definiciones generales del sector, facilitadas para que pueda comparar presupuestos en igualdad de condiciones. SYZ suministra la fila DOM en chromoly 4130; otros grados y procesos están disponibles por proyecto.
Por qué chromoly
¿Por qué DOM de chromoly en lugar de DOM de acero al carbono?
Combinar la precisión del DOM con la relación resistencia-peso del chromoly es lo que marca la diferencia en montajes de competición, todo terreno y estructurales.
-
Alta resistencia a la tracción y a la fluenciaSoporta cargas exigentes y tensiones estructurales sin tener que pasar a una pared más gruesa.
-
Ligero pero resistenteMejor relación resistencia-peso que el DOM de acero al carbono — la razón por la que domina la fabricación de competición.
-
Excelente soldabilidad y ductilidadApto para soldadura TIG de precisión, doblado y conformado — consulte la guía de fabricación siguiente para notas sobre material de aporte y procedimiento.
-
Resistencia superior a la fatiga y al impactoMantiene su integridad bajo esfuerzos repetidos e impactos — el modo de fallo que realmente acaba con las bieletas de suspensión.
| Característica | DOM de acero al carbono | DOM de chromoly |
|---|---|---|
| Resistencia | Estándar | Mayor resistencia a la tracción y a la fluencia |
| Peso | Más pesado | Más ligero a igual o mayor resistencia |
| Resistencia a la fatiga | Moderada | Excelente |
| Aplicación | Uso mecánico general | Carreras / off-road / construcciones de alto rendimiento |
El DOM de acero al carbono (1020 / 1026) sigue disponible bajo pedido cuando el pesa más que el coste: díganos la aplicación y le cotizaremos el grado que encaje.
Medidas y especificaciones
Programa estándar y capacidad personalizada
Dos formas de comprar. Elprograma estándar CMTes geometría en stock cortada a medida, lista para combinar con adaptadores de tubo SYZ: pida por número de pieza. Más allá, nuestra laminación y mecanización cubren un abanico mayor de diámetros, paredes, formas y largos bajo pedido.
1020 / 1026 de carbono bajo pedido
oval · en D · cónica
Serie CMT — las 23 medidas estándarCromoly 4130 · cortado a medida · dimensiones en pulgadas

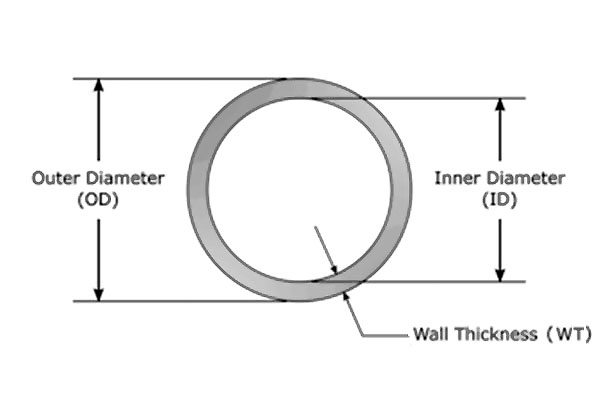

| Número de pieza | DE del tubo × pared | ID (calculado) | Rango de largo | Rango de peso |
|---|---|---|---|---|
| CMT-6-058 | 0.375 × 0.058 | 0.259 | 6.0 – 50.0 | 0.116 – 0.928 |
| CMT-8-058 | 0.500 × 0.058 | 0.384 | 6.0 – 50.0 | 0.155 – 1.240 |
| CMT-8-065 | 0.500 × 0.065 | 0.370 | 6.0 – 50.0 | 0.173 – 1.384 |
| CMT-10-058 | 0.625 × 0.058 | 0.509 | 6.0 – 50.0 | 0.193 – 1.634 |
| CMT-10-065 | 0.625 × 0.065 | 0.495 | 6.0 – 50.0 | 0.217 – 1.736 |
| CMT-12-058 | 0.750 × 0.058 | 0.634 | 6.0 – 50.0 | 0.232 – 1.856 |
| CMT-12-065 | 0.750 × 0.065 | 0.620 | 6.0 – 50.0 | 0.260 – 2.080 |
| CMT-12-095 | 0.750 × 0.095 | 0.560 | 6.0 – 50.0 | 0.380 – 3.040 |
| CMT-12-125 | 0.750 × 0.125 | 0.500 | 6.0 – 50.0 | 0.480 – 3.840 |
| CMT-14-058 | 0.875 × 0.058 | 0.759 | 6.0 – 50.0 | 0.271 – 2.168 |
| CMT-14-065 | 0.875 × 0.065 | 0.745 | 6.0 – 50.0 | 0.304 – 2.432 |
| CMT-14-083 | 0.875 × 0.083 | 0.709 | 6.0 – 50.0 | 0.388 – 3.104 |
| CMT-16-058 | 1.000 × 0.058 | 0.884 | 6.0 – 50.0 | 0.310 – 2.480 |
| CMT-16-065 | 1.000 × 0.065 | 0.870 | 6.0 – 50.0 | 0.347 – 3.123 |
| CMT-16-083 | 1.000 × 0.083 | 0.834 | 6.0 – 50.0 | 0.443 – 3.544 |
| CMT-16-095 | 1.000 × 0.095 | 0.810 | 6.0 – 50.0 | 0.507 – 4.056 |
| CMT-18-058 | 1.125 × 0.058 | 1.009 | 6.0 – 50.0 | 0.348 – 2.784 |
| CMT-18-083 | 1.125 × 0.083 | 0.959 | 6.0 – 50.0 | 0.498 – 3.984 |
| CMT-18-095 | 1.125 × 0.095 | 0.935 | 6.0 – 50.0 | 0.571 – 4.568 |
| CMT-20-058 | 1.250 × 0.058 | 1.134 | 6.0 – 50.0 | 0.388 – 3.104 |
| CMT-20-065 | 1.250 × 0.065 | 1.120 | 6.0 – 50.0 | 0.434 – 3.472 |
| CMT-20-095 | 1.250 × 0.095 | 1.060 | 6.0 – 50.0 | 0.634 – 5.072 |
| CMT-22-120 | 1.375 × 0.120 | 1.135 | 6.0 – 50.0 | 0.881 – 7.048 |
Material: acero cromoly 4130 (4140 y 4340 disponibles por proyecto). Tolerancia de corte ±.090″. La columna de ID se calcula como DE − 2 × pared: úsela para igualar el DE escalonado de unadaptador de tubo soldable. El rango de pesos sigue la tabla de medidas en el rango de corte de 6″–50″. Medidas especiales disponibles; véase lapágina de especificaciones completapara filtrar y cotizar por número de pieza.
Medidas redondas de pared gruesa popularesbajo pedido, más allá del rango estándar CMT
| DE | Pared | DI |
|---|---|---|
| 1″ | .120″ | .760″ |
| 1-1/4″ | .120″ | 1.010″ |
| 1-1/2″ | .120″ | 1.260″ |
| 1-1/2″ | 1/4″ | 1.000″ |
| 1-3/4″ | .120″ | 1.510″ |
| 2″ | .120″ | 1.760″ |
| 2″ | 1/4″ | 1.500″ |
| 2-1/2″ | 1/4″ | 2.000″ |
Las medidas que los fabricantes piden más al superar el programa estándar: tubo para jaulas, stock pesado de 4 enlaces y brazos de radio.

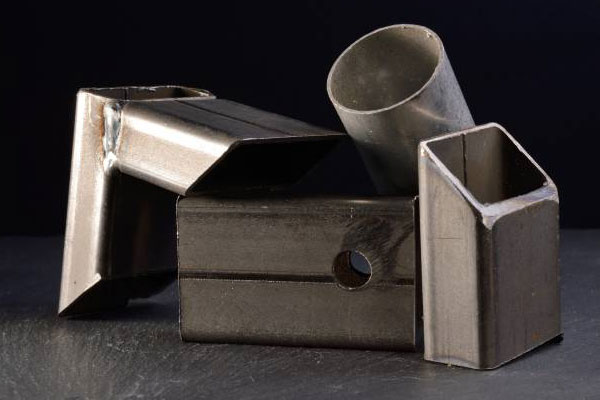

Formas de tubo
La mayoría del tubo DOM es redondo: ofrece la mejor resistencia a torsión y la pared más uniforme; por eso es el estándar en brazos de suspensión, jaulas y estructuras de chasis.Cuadrada y rectangularEl DOM está disponible para bastidores, soportes y conjuntos de montaje. Para aplicaciones especiales,oval, en D y cónicaperfiles pueden producirse mediante conformado secundario o mecanizado CNC bajo pedido.
Guía de construcción
Guía de fabricación de bieletas soldadas
El tubo cromoly es el cuerpo estructural de una bieleta. Así se especifica y se construye un enlace ajustable completo.
- 01
Dimensione el sistema en conjunto
Elija primero la medida de rosca de la cabeza de bieleta. Luego seleccione unadaptador de tubocuyo diámetro exterior escalonado coincida con el diámetro interior del tubo — ID = DE − 2 × pared, y la columna ID de la tabla ya hace ese cálculo para cada medida estándar. Un ajuste deslizante ceñido es lo que da una soldadura concéntrica y fuerte.
- 02
Deje rango de ajuste
Corte el tubo de modo que siga habiendo acoplamiento completo de rosca dentro de los adaptadores tanto en el ajuste más corto como en el más largo. La práctica estándar es un par de roscas opuestas RH/LH para que el enlace se ajuste en el vehículo como unatensory luego se fija con unacontratuercaen cada extremo.
- 03
Retire los rodamientos antes de soldar
Retire siempre lascabezas de bieletaantes de soldar los adaptadores. El calor de la soldadura arruina el tratamiento térmico del alojamiento de la bola y destruye los pistones autolubricantes de PTFE. Róscalos de nuevo solo cuando el metal se haya enfriado.
- 04
Suéldeo correctamente
El 4130 se suministra y trabaja normalmente en estado normalizado y suelda limpio con TIG. El material de aporte importa: un aporte de acero al carbono como ER70S-2 da una soldadura dúctil y tolerante y es el habitual en jaulas y chasis; uno de mayor resistencia como ER80S-D2 se usa cuando se busca más resistencia en la unión. Evite el aporte de 4130 salvo que el conjunto vaya a tratarse térmicamente tras soldar: produce una soldadura dura y sensible a grietas. Deje enfriar la unión lentamente y no la temple.
Decisiones de espesor de pared:la pared es la palanca principal frente a impactos y pandeo. Vaya gruesa (.120″ o más) en bieletas de suspensión off-road exigentes; manténgase ligera (.058″ o .095″) para ahorrar peso en varillas de acelerador, bieletas de cambio y varillas de mando ligeras.

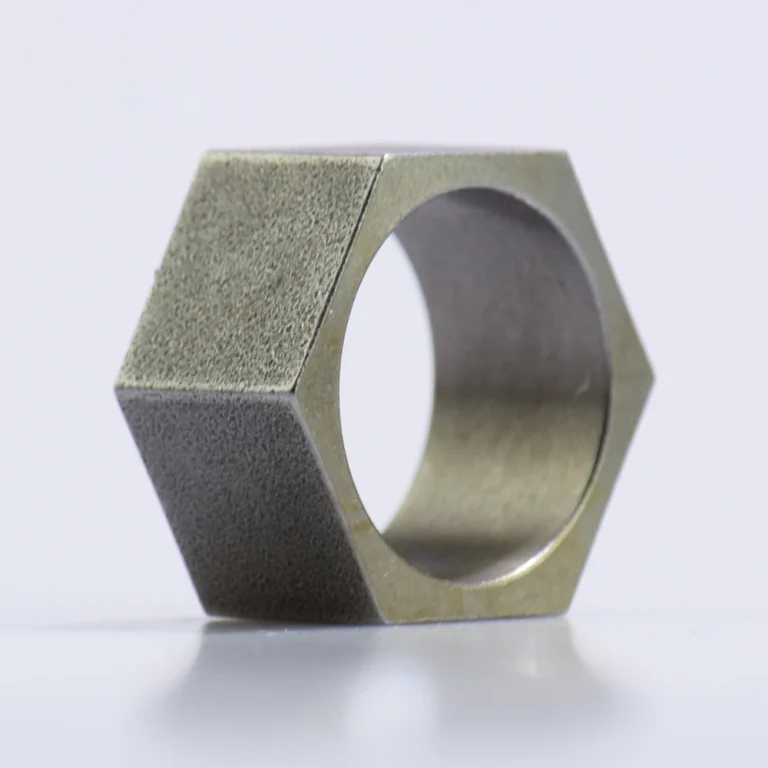

Planos hexagonales para llave:el tubo redondo no da agarre a la llave. Al soldar unahexágono soldable para llavehace el ajuste mucho más fácil una vez el enlace instalado en el vehículo.
Consulte primero el reglamento:los organismos de homologación suelen especificar tubo sin costura o DOM para jaulas antivuelco y prohíben el ERW sencillo, y a menudo fijan DE y pared mínimos según el peso del vehículo. Confirme las reglas de la clase antes de cortar: es un paso barato que ahorra reconstruir.
Aplicaciones
Dónde rinde el tubo cromoly DOM
Bieletas de suspensión de alto esfuerzo, estructuras de seguridad, construcciones automotrices personalizadas y suministro OEM repetido de tubo.
Fabricación de bieletas de suspensión
Sistemas 4 enlaces, brazos de radio, barras de pista, panhard y conjuntos de tubo roscado: en cualquier parte donde decida la relación resistencia-peso.
Jaulas antivuelco y estructuras de seguridad
Elección estándar para jaulas antivuelco, extensiones de jaula, estructuras tubulares con gusetos y fabricación de seguridad motorsport que depende del rendimiento del cromoly 4130.
Tubos de dirección y tirantes
Bieletas de dirección, tubos de tirante, bielas de barra estabilizadora y conjuntos de ajuste donde una geometría limpia y material listo para soldar simplifican la producción.
Fabricación agrícola
Estructuras de maquinaria agrícola fabricadas, bieletas de implemento y soportes que necesitan suministro de tubo de acero fuerte, constante y cortado a medida temporada tras temporada.
Bastidores y útiles industriales
Bastidores de máquina, útiles y conjuntos soldados estructurales donde un DE y espesor constantes son requisito de producción, no un lujo.
Programas de suministro OEM de tubo
Medidas de tubo repetidas, largos de corte controlados y medidas especiales por proyecto, con mecanizado, doblado y acabado resueltos antes del envío.
Más que tubo
Procesado y fabricación integrales
La innovación no viene de seguir el estándar, sino de fijarlo. Muchos problemas de ingeniería necesitan un tubo que no está en el catálogo de nadie, así que lo desarrollamos con usted: rendimiento, peso o simplicidad de montaje, del prototipo a la serie.
Procesado interno
Corte CNC, doblado, mecanizado y soldadura: el tubo llega listo para montar, no para reprocesar.
Del prototipo a la producción en serie
Soporte de ingeniería a partir de planos o muestras físicas, con ingeniería inversa cuando no existe plano. Un solo proveedor desde la primera pieza hasta los pedidos repetidos.
Acabado y ensamblaje
Acabado superficial, galvanizado y recubrimiento además de servicio de subensamblaje, para que el tubo llegue como pieza terminada en su embalaje. Proyectos OEM / ODM bienvenidos.
Todo lo demás que necesita el enlace
Más allá de la pieza
Soporte de ingeniería, OEM y entrega
Del concepto al contenedor: soporte técnico y comercial para que el tubo encaje directamente en su producto.
Acelere el desarrollo con los datos técnicos que necesita para integrar y validar con confianza.
- Fichas técnicas PDFde cada serie y tamaño
- Archivos STEP 3Dpara una integración CAD inmediata
- Planos CAD 2D(DWG, DXF) para detallado
Del concepto a la entrega global, en cinco etapas.
- Análisis de requisitos— aplicación, métricas de rendimiento, coste objetivo
- Diseño y modelado 3D— ideas convertidas en planos y modelos CAD
- Prototipado y validación— muestras rápidas, pruebas de ajuste y función
- Herramentales y producción en serie— de la muestra aprobada al volumen
- Aseguramiento de la calidad— inspección en cada etapa
Productos que llegan seguros, protegidos y listos para su mercado.
- Cajas de marca blanca— limpia, lista para su marca
- Manuales multilingüespara usuarios finales de todo el mundo
- Logística a medidacon soporte fiable en todo el mundo
Sobre SYZ Rod Ends
Fabricación de precisión desde 1999
Nos especializamos en componentes metálicos personalizados, duraderos y de alto rendimiento para aplicaciones industriales y de automoción exigentes. Nuestra propia fábrica en Ningbo, junto con dos bases de producción estrechamente vinculadas en Jiangsu, cuenta con centros avanzados de mecanizado CNC, líneas de tratamiento térmico y sistemas automatizados de inspección, de modo que cada pieza cumple estrictos estándares de rendimiento, fiabilidad y seguridad bajo la certificación ISO 9001:2015 (Cert. n.º 11425Q49262R0S).
FAQ
Preguntas frecuentes
¿Cuál es la diferencia entre el tubo chromoly y el tubo DOM?
¿El tubo DOM es sin costura?
¿Qué tamaños de tubo chromoly hay disponibles?
¿Qué materiales hay para tubo DOM?
¿Se puede soldar el tubo cromoly?
¿Qué espesor de pared debo usar para suspensión off-road?
¿Pueden cortar el tubo a un largo personalizado?
¿Puedo pedir formas personalizadas como cuadrada u oval?
¿Pueden fabricar tubo según mis planos o muestras?
¿Ofrecen tratamiento o acabados superficiales?
¿Qué documentos e informes de calidad pueden dar?
¿Cómo acoplo el tubo a un adaptador de tubo?
