Capacidad de fabricación / acabado de superficies

Galvanoplastia

El galvanizado y el cromado duro resuelven problemas distintos. El galvanizado se emplea como protección anticorrosión de herrajes de acero y componentes fabricados; el cromado duro se utiliza donde se necesita una superficie dura y de baja fricción en un componente de trabajo, como la bola de un rodamiento. Especificamos el acabado según el material base, la función y el ajuste, y organizamos el proceso externo por pedido.

Enviar planos para revisión Ver componentes con revestimiento

DocumentadoOpciones de acabado galvanizado en los productos actuales del catálogo

Cromado duroBolas de rodamiento con revestimiento documentadas en líneas de producto seleccionadas de cabezas de bieleta

01 / Fundamentos del proceso

¿Qué es la galvanoplastia?

La galvanoplastia deposita una capa metálica sobre la superficie de un material base distinto, normalmente mediante un proceso electroquímico. La capa depositada cambia el comportamiento superficial sin alterar el material del componente subyacente.

Galvanizado es principalmente un acabado de protección anticorrosión para el acero. Cromado duro proporciona una superficie más dura, resistente al desgaste y de baja fricción donde la interfaz de trabajo la requiere. Óxido negro es otra cosa distinta: es un recubrimiento de conversión que modifica la superficie del acero en lugar de depositar una capa galvánica convencional.

La galvanoplastia no es solo una elección de color. El espesor del recubrimiento, los bordes, las roscas, los diámetros interiores y las superficies de acoplamiento deben considerarse todos, porque la capa añadida puede afectar al ajuste, al par de apriete, a la holgura y a la dimensión final medida.

02 / Selección del acabado

¿Galvanizado, cromado duro u óxido negro?

Acabado	Propósito principal	Ubicación típica	Implicación en el ajuste
Galvanizado	Protección anticorrosión y aspecto final uniforme	Herrajes de acero, tensores, abrazaderas y componentes fabricados	Especificar espesor y enmascarar o prever roscas y superficies de acoplamiento
Cromado duro	Dureza, resistencia al desgaste y menor fricción de deslizamiento	Bolas de rodamiento u otras superficies de trabajo definidas	El espesor es funcional; hay que controlar tamaño y acabado finales
Óxido negro	Recubrimiento de conversión, apoyo ligero frente a la corrosión y aspecto	Cuerpos de cromoly, racores de acero y piezas de ajuste estrecho	Suele tener un efecto dimensional distinto al del espesor galvánico, pero conviene confirmar igualmente el ajuste

Regla práctica: elija el acabado a partir de la superficie de trabajo y del entorno, no solo del color. Una bola de rodamiento, un tensor roscado y un soporte de chasis soldado no requieren el mismo tratamiento superficial.

03 / Ruta de producción

Galvanoplastia en SYZ

Ruta de protección anticorrosión

Piezas de acero galvanizado

Tras el mecanizado o la fabricación, un componente de acero al carbono o cromoly puede enviarse al acabado de galvanizado especificado para la aplicación. Antes de liberar la pieza se revisan roscas, diámetros interiores, bordes y requisitos de enmascarado.

ExternoProceso de revestimiento organizado por pedido

GalvanizadoRuta de protección anticorrosión del acero

AjusteEspesor incluido en la revisión del plano

Por pedidoControles y documentos confirmados

Ruta típica: torneado, fresado o fabricación → revestimiento → control visual y dimensional a la entrada → inspección final.

Ruta de superficie de trabajo

Cromado duro sobre una bola de rodamiento

Determinadas especificaciones de bolas y cabezas de bieleta identifican el cromado duro en la superficie del rodamiento. El acabado, el espesor y el ajuste final se tratan como requisitos funcionales, separados del acabado del cuerpo.

BolaSuperficie de trabajo con función definida

CromadoOpción de superficie dura y de baja fricción

ControlVisual y dimensional según lo acordado

SeparadoNo confundir con el recubrimiento del cuerpo

Distinción de acabados: el óxido negro sobre un cuerpo de cromoly y el cromado duro sobre una bola de acero 52100 son dos tratamientos distintos en un mismo producto, cada uno elegido para una función diferente.

04 / Encaje por aplicación

Qué hace posible la galvanoplastia

Herrajes de acero para exteriores

Tuercas, tensores, abrazaderas y soportes galvanizados resisten la exposición a la corrosión esperada en chasis y conjuntos de uso exterior.

Superficies de trabajo endurecidas

El cromado duro puede especificarse en una bola de rodamiento u otra superficie de trabajo donde importen el desgaste y la baja fricción.

Variantes de acabado por material

Acero, cromoly 4130 y aluminio pueden usar familias de acabado distintas para el mismo componente funcional, según el ajuste y el entorno.

Ajuste final controlado

El espesor del revestimiento se incluye en la revisión dimensional para que las roscas, los diámetros interiores y las superficies de acoplamiento sigan siendo utilizables tras el acabado.

Materiales de los ejemplos documentados: acero al carbono, cromoly 4130, acero de rodamientos 52100 y aluminio. El material base y el acabado se especifican conjuntamente; el óxido negro se muestra aparte porque es un recubrimiento de conversión, no galvanoplastia.

05 / Ejemplos de producto

Componentes con revestimiento de nuestras líneas de producto

Opción galvanizada OD tube clamp with zinc plated finish for chassis and roll cage structures

Abrazadera de tubo

Abrazadera de tubo OD ODTC-003

La especificación del producto contempla galvanizado negro opcional sobre el cuerpo de cromoly 4130 o acero al carbono para uso estructural expuesto.

Galvanizado plateado Turnbuckle hex bar adjuster, carbon steel with silver zinc plated finish

Tensor roscado

Barra hexagonal para tensor HBT12-26.00

Acero al carbono con acabado galvanizado plateado, que proporciona protección anticorrosión en un tensor roscado expuesto.

Contratuerca Steel zinc plated lock nut and jam nut

Ferretería de acero

Contratuerca JNR16S-2 / JNL16S-2

Ejemplo de contratuerca de acero galvanizada, donde la protección anticorrosión forma parte de un acabado de ferretería simple y repetible.

Bola cromada High-misalignment chromoly rod end with black oxide body and hard chrome plated ball

Cabeza de bieleta de cromoly

PCYMR12T / PCYML12T

El cuerpo de cromoly 4130 lleva tratamiento térmico y recubrimiento de óxido negro, mientras que la bola de acero de rodamientos 52100 se cromada por separado en duro.

Familia de acabados Linkage adjuster family in zinc plated steel and black anodized aluminium

Tensor de bieleta

LBA / LBAX / ALBA-M10

La familia muestra directamente la decisión de material/acabado: acero al carbono galvanizado, cromoly 4130 galvanizado y variantes de aluminio anodizado negro.

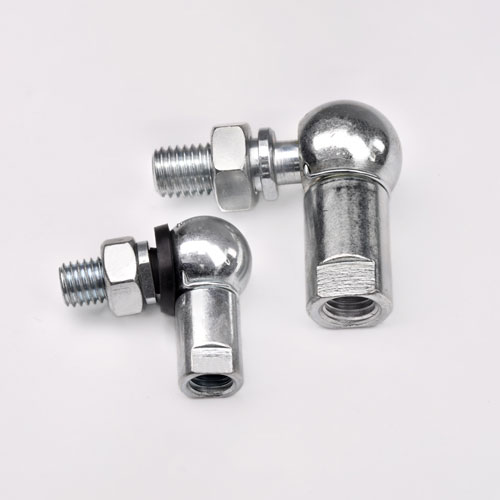

Dos opciones de acabado M10 ball and socket joint available in zinc plated or black oxide finish

Bola y casquillo

Articulación de bola de 10 mm

Disponible en variantes con galvanizado o con óxido negro según los requisitos de protección anticorrosión y de ajuste.

¿Necesita un acabado que deba conservar una rosca, un diámetro interior o un ajuste de rodamiento?Envíenos el plano y el requisito de acabado.

06 / Control de calidad

Cómo se controlan las piezas con revestimiento

El revestimiento se controla como una operación superficial y dimensional. El certificado, el espesor y el paquete de ensayos exactos se acuerdan para la pieza y el pedido.

Revisión de acabado y material base

El tipo de revestimiento requerido, el material base, el aspecto y las zonas a enmascarar se verifican antes de liberar el proceso externo.

Sobreespesor dimensional

Roscas, diámetros interiores, ajustes de rodamientos y superficies de acoplamiento se revisan incluyendo el espesor del revestimiento en el requisito de dimensión final.

Inspección a la entrada

El estado visual y los controles dimensionales acordados se realizan cuando las piezas terminadas regresan a la ruta de producción correspondiente.

Liberación final

La inspección final sigue el plan del producto y del pedido; los certificados de proceso o ensayos adicionales se incluyen solo cuando se confirman para ese pedido.

07 / Diseño para fabricación

Especificar la galvanoplastia

Envíe esto con su consulta

Plano de la pieza y material base
Tipo de revestimiento, color y aspecto
Requisito de espesor o de protección anticorrosión
Roscas, diámetros interiores y superficies a enmascarar
Tolerancia de ajuste tras el acabado
Paquete de inspección o certificados requeridos

La función antes que el color

Decida si la pieza necesita protección anticorrosión, una superficie de trabajo dura o un recubrimiento de conversión antes de elegir el acabado visual.

Tenga en cuenta el espesor

El revestimiento puede cambiar el ajuste de una rosca, un diámetro interior o una superficie de acoplamiento. Defina la dimensión final y las zonas que deben enmascararse.

La secuencia importa

El tratamiento térmico, el rectificado y el revestimiento pueden interactuar. La secuencia de proceso se confirma a partir del material y de las superficies funcionales.

Rutas de proceso relacionadas

Torneado CNC Rectificado Tratamiento térmico Anodizado Recubrimiento

08 / Preguntas

FAQ de galvanoplastia

¿Operan su propia línea de revestimiento?

No. El revestimiento se organiza con socios externos según los requisitos de acabado, ajuste e inspección acordados para el pedido.

¿Cuál es la diferencia entre galvanizado y cromado duro?

El galvanizado es principalmente un acabado de protección anticorrosión para el acero. El cromado duro se selecciona para una superficie de trabajo más dura, resistente al desgaste y de menor fricción, como la bola de un rodamiento.

¿El óxido negro es un tipo de galvanoplastia?

No. El óxido negro es un recubrimiento de conversión que modifica la superficie del acero; no deposita el mismo tipo de capa metálica galvánica que el galvanizado o el cromado duro.

¿Se puede revestir piezas roscadas?

Sí, pero hay que considerar el ajuste de la rosca y el espesor añadido. El enmascarado, el sobreespesor y la inspección final se definen a partir del plano.

¿Pueden cromar una bola de rodamiento?

Determinadas especificaciones de producto documentan el cromado duro sobre bolas de rodamiento. El espesor requerido, el acabado y el ajuste final se confirman para el pedido concreto.

¿Pueden facilitar informes de niebla salina o de espesor?

Los informes y ensayos disponibles se confirman por pedido. No ofrecemos un paquete de certificados estándar para cada componente revestido externamente.

¿Qué debo enviar para un presupuesto de revestimiento?

Envíe el plano, el material base, el tipo de acabado, el aspecto, el requisito de espesor o anticorrosión, las zonas a enmascarar y la tolerancia de ajuste final.

Dé al acabado la función que le corresponde

¿Necesita un componente con revestimiento?

Indíquenos el material base, el entorno, la superficie de trabajo y el ajuste final. Revisaremos la ruta de revestimiento adecuada y los controles específicos del pedido.
