Do you bend sheet, plate or tube?

The affiliated Taixing base runs 2 press brakes for sheet and plate and 3 tube bending machines. The right machine depends on the stock and finished geometry.

Can you bend a flat laser-cut blank?

Yes, a common route is laser cutting or punching followed by press-brake bending. The flat pattern and bend allowance are reviewed together.

Can you bend a tube without collapsing it?

Tube bending is reviewed from diameter, cross-section, wall thickness and bend radius. The actual machine and support method are confirmed for the part.

Do you make sway bars and stabilizer bars?

Current catalogue examples include fitment-specific sway and stabilizer bars. They are shown as representative bent components; the exact stock and route are confirmed per order.

Do you use spring steel for sway bars?

The product copy describes the examples as high-strength steel. The exact grade and temper are confirmed from the drawing; no blanket spring-steel claim is made here.

What are your maximum bend length and tube size?

The current capability record does not publish those upper limits. Send the stock, radius, length and quantity and we will confirm the equipment fit.

What should I send for a bending quote?

Send the finished drawing or flat pattern, material, thickness or tube wall, bend angles and radii, mating geometry and target volume.

Capacidad de fabricación / Fabricación de chapa metálica

Doblado

Una pieza en bruto cortada por láser sigue siendo plana. El doblado le da su forma final: una prensa plegadora dobla chapa y placa a lo largo de una línea recta, mientras que una dobladora de tubos conforma el tubo siguiendo una curva sin colapsar su pared. Nuestra base afiliada de producción de Taixing opera ambas junto con corte láser y soldadura.

Enviar planos para revisión Ver componentes doblados

2Prensas plegadoras en nuestra base afiliada de Taixing

3Máquinas de doblado de tubos en nuestra base afiliada de Taixing

Evaluado por SGSBase de producción de Taixing · informe n.º 482195455_P+T

01 / Fundamentos del proceso

¿Qué es el doblado?

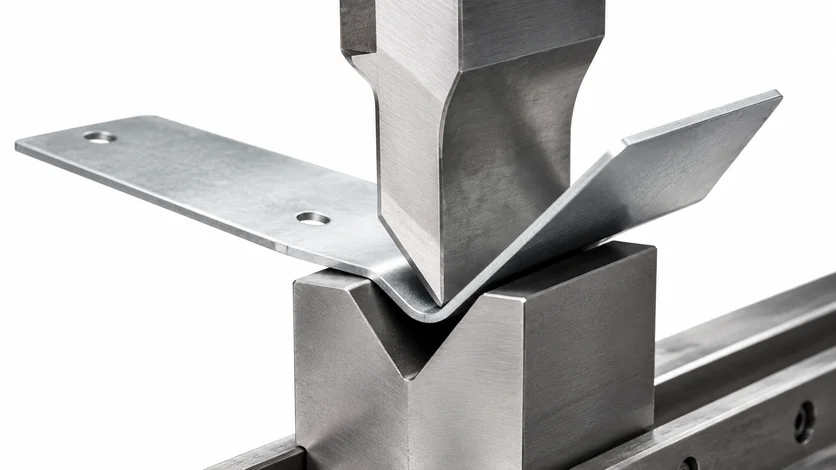

El doblado redefine la forma del metal a lo largo de una línea o curva definida sin retirar material. Una prensa plegadora conforma chapa o placa plana entre un punzón y una matriz; una dobladora de tubos conforma tubo redondo, cuadrado o de perfil siguiendo una curva.

El doblado de tubos es más exigente que plegar material plano porque la pared hueca puede colapsar o arrugarse en el interior de un radio cerrado. El proceso puede emplear soporte interno, como un mandril, cuando el equipo y la pieza lo requieren.

Ambos procesos presentan retorno elástico: el material se relaja ligeramente después de retirar la fuerza. Por ello, la herramienta y la configuración compensan sobredoblando para alcanzar el ángulo o radio final indicado en el plano.

02 / Selección de máquina

Plegado en prensa frente a doblado de tubos

Pregunta	Plegado en prensa plegadora	Doblado de tubos
Material en bruto	Chapa o placa plana	Tubo redondo, cuadrado o de perfil
Resultado	Bridas plegadas, soportes en L y en U, formas de caja	Tramos curvos a lo largo del tubo
Riesgo principal	Fisuración o retorno elástico si el radio y el material no están acoplados	Colapso o arrugamiento de la pared si el radio es demasiado cerrado
Paso típico previo	El corte láser o el punzonado crea la pieza en bruto plana	El tubo se corta a medida, a veces con alguna característica de perfil
Paso típico siguiente	Soldadura o instalación directa	Soldadura en un bastidor, jaula antivuelco o varillaje

La regla práctica: un desarrollo plano con bridas plegadas necesita suplemento de doblado. Un tubo curvo necesita un radio, un espesor de pared y una sección transversal que la ruta de conformado pueda mantener sin dañar la sección.

03 / Ruta de producción

El doblado en SYZ

Ruta principal

Base afiliada de Taixing

La base opera 2 prensas plegadoras para chapa y placa y 3 máquinas de doblado de tubos para material tubular, junto con corte láser, punzonado y soldadura robótica. La sección transversal, el diámetro, la pared y la longitud máxima reales se confirman a partir del plano.

2Prensas plegadoras

3Máquinas de doblado de tubos

60 / 45Días estándar / de muestra en la ruta

SGSEvaluación de la base afiliada

Contexto de la ruta: la base ocupa 5,313 m² con 32 personas en 4 líneas de producción y está evaluada conforme al informe SGS n.º 482195455_P+T.

Ruta secundaria

Nuestra propia planta de Ningbo

Ningbo incluye el doblado entre sus capacidades de proceso propias junto con serrado, torneado, fresado y punzonado, pero el recuento de equipos no muestra un departamento de doblado dedicado. Las características menores de doblado pueden quedarse en Ningbo; un componente mayor de chapa o tubo suele revisarse para la ruta de Taixing.

InternaCapacidad de proceso listada en Ningbo

Escala pequeñaTrabajos a nivel de característica revisados individualmente

TaixingEquipo dedicado de plegado y de tubos

RevisiónRuta confirmada pieza por pieza

Límite de alcance: aquí no se presenta ningún recuento de máquinas dedicadas en Ningbo; la página mantiene esta capacidad menor diferenciada del equipo documentado de Taixing.

04 / Encaje de aplicación

Para qué se utiliza el doblado

Soportes conformados

Soportes en L, canales en U y soportes multibrida plegados a partir de material plano cortado por láser o punzonado.

Marcos de tubos

Largueros de bastidor, aros de soporte y componentes estructurales o de varillaje curvados a partir de material tubular.

Paneles y carcasas

Las bridas plegadas en paneles de cubierta y paredes de carcasa aportan rigidez y bordes útiles de montaje.

Componentes de suspensión

Barras estabilizadoras y otros perfiles curvos en los que la geometría de doblado forma parte del encaje de la aplicación.

Límite de materiales: los ejemplos actuales se describen como acero dulce, al carbono o de alta resistencia. La calidad exacta, el temple y la forma del material para un pedido de doblado se confirman a partir del plano; aquí no se afirma de forma generalizada el uso de acero para muelles.

05 / Ejemplos de producto

Componentes doblados de nuestras líneas de producto

Acero de alta resistencia Heavy duty custom steel stabilizer bar for ATV and UTV suspension

Componentes de suspensión

Barra estabilizadora de acero personalizada de servicio pesado

Una barra de acero de alta resistencia se conforma en el perfil que aporta a la aplicación su resistencia al balanceo de la carrocería y su geometría de montaje.

Perfil de aplicación Front and rear sway bar for Land Rover, Range Rover and Mustang fitment

Aplicación a vehículo

Barra estabilizadora Land Rover / Range Rover / Mustang

Las versiones delanteras y traseras utilizan el radio y la geometría de bulón final que requiere cada aplicación de chasis.

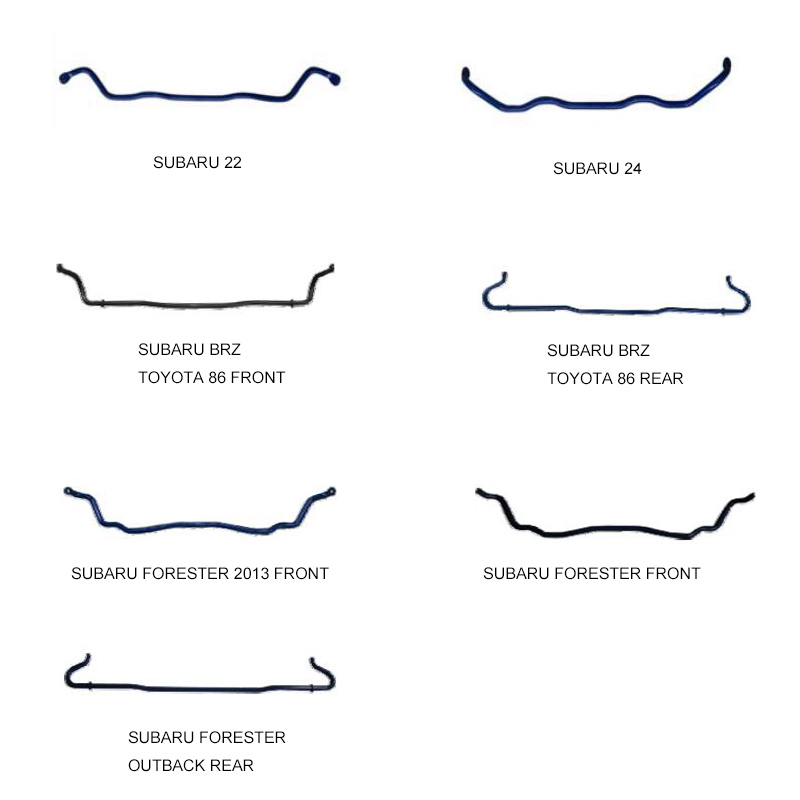

Perfil de aplicación Subaru stabilizer bar sway bar

Aplicación a vehículo

Barra estabilizadora Subaru

El perfil de doblado se ajusta a la geometría de montaje de la aplicación específica del chasis Subaru.

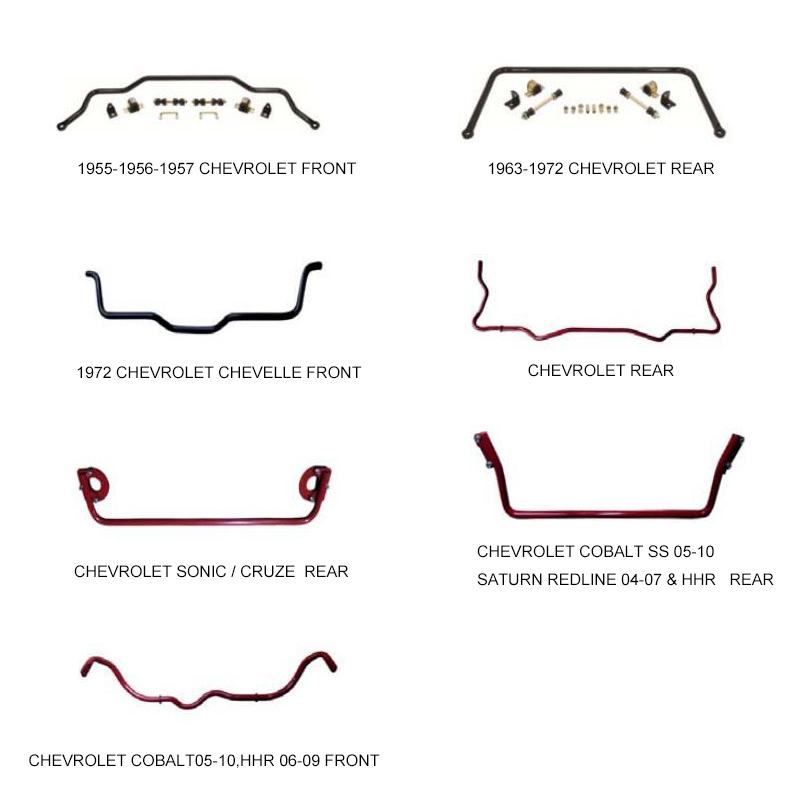

Perfil de aplicación Chevrolet front and rear sway bar

Aplicación a vehículo

Barra estabilizadora delantera y trasera Chevrolet

Otro perfil de doblado específico para cada aplicación que cubre varias generaciones de chasis Chevrolet.

Perfil de aplicación Front and rear sway bar for Toyota vehicles

Aplicación a vehículo

Barra estabilizadora delantera y trasera Toyota

Las barras delanteras y traseras se suministran con la geometría de montaje específica de Toyota para múltiples aplicaciones de modelos.

Perfil de aplicación Front and rear sway bar for VW Golf 6, Golf-R and Golf 7 GTI

Aplicación a vehículo

Barra estabilizadora VW Golf 6 / Golf-R / Golf 7 GTI

El perfil de aplicación curvo cubre varias generaciones del VW Golf dentro de la misma familia de producto.

¿Necesita una pieza en bruto conformada, un doblado de tubos o una barra específica para su aplicación? Envíenos el plano y los datos del material en bruto.

06 / Control de calidad

Cómo se controlan las piezas dobladas

El control del doblado se centra en el ángulo, el radio y la posición finales, y en evitar que el material se fisure, se arrugue o colapse.

Material y suplemento

El material, el espesor o la pared del tubo, el suplemento de doblado y la referencia de la pieza terminada se revisan antes de liberar el programa.

Primera pieza

Ángulos, radios, dimensiones de bridas, posición del tubo y características finales se verifican contra el plano.

Condición de conformado

Las fisuras, arrugas, aplastamientos y el retorno elástico se supervisan cuando el material y el radio los hacen relevantes.

Inspección final

Las piezas terminadas siguen una inspección del 100 %, muestreo o un plan especificado por el cliente antes de la soldadura o la liberación.

07 / Diseño para la fabricación

Diseñar para el doblado

Envíe esto con su consulta

Desarrollo plano o dibujo 3D terminado
Calidad del material y espesor o pared
Ángulo de doblado y radio interior
Diámetro del tubo, sección y posiciones de corte
Secuencia de soldadura o geometría de acoplamiento
Cantidad y requisitos de inspección

Suplemento de doblado

Un desarrollo plano necesita suplemento para el material que se desplaza por la curva del doblado. Partir solo de las dimensiones finales puede producir una pieza en bruto incorrecta.

Radio frente a material

El espesor de la chapa, la pared del tubo y la ductilidad del material determinan si un radio puede conformarse sin fisurar ni colapsar la sección.

El encaje en el conjunto llega después

El corte láser, la soldadura y el recubrimiento pueden seguir al doblado. Revise toda la secuencia para que la pieza conformada aterrice en la referencia correcta del conjunto.

Rutas de proceso relacionadas

Corte láser Punzonado / Estampado Soldadura Recubrimiento

08 / Preguntas

Preguntas frecuentes sobre doblado

¿Doblan chapa, placa o tubos?

La base afiliada de Taixing opera 2 prensas plegadoras para chapa y placa y 3 máquinas de doblado de tubos. La máquina adecuada depende del material en bruto y de la geometría terminada.

¿Pueden doblar una pieza plana cortada por láser?

Sí, una ruta habitual es el corte láser o el punzonado seguidos del plegado en prensa. El desarrollo plano y el suplemento de doblado se revisan conjuntamente.

¿Pueden doblar un tubo sin que se colapse?

El doblado de tubos se evalúa a partir del diámetro, la sección transversal, el espesor de pared y el radio de doblado. La máquina real y el método de soporte se confirman para cada pieza.

¿Fabrican barras estabilizadoras?

Los ejemplos actuales del catálogo incluyen barras estabilizadoras específicas para cada aplicación. Se muestran como componentes doblados representativos; el material exacto y la ruta se confirman por pedido.

¿Utilizan acero para muelles en las barras estabilizadoras?

La descripción de los productos presenta los ejemplos como acero de alta resistencia. La calidad y el temple exactos se confirman a partir del plano; aquí no se afirma de forma generalizada el uso de acero para muelles.

¿Cuáles son su longitud máxima de doblado y el tamaño de tubo?

El registro de capacidades actual no publica esos límites máximos. Envíe el material, el radio, la longitud y la cantidad, y confirmaremos el equipo adecuado.

¿Qué debo enviar para un presupuesto de doblado?

Envíe el plano terminado o el desarrollo plano, el material, el espesor o la pared del tubo, los ángulos y radios de doblado, la geometría de acoplamiento y el volumen objetivo.

De la pieza plana a la forma terminada

¿Necesita un componente doblado?

Envíe el plano, los datos del material, los radios de doblado y el volumen objetivo. Confirmaremos el ajuste a prensa plegadora o dobladora de tubos y la ruta posterior.

Enviar planos para revisión
