Económico · Cabezas de bieleta CM / CM-M
Cabezas de bieleta comerciales de 2 piezas para bieletas industriales y agrícolas de carga moderada sensibles al costo.
Cabezas de bieleta de acero al carbono para bieletas industriales, agrícolas y OEM
Cabezas de bieleta de acero al carbono
y juntas heim
Las cabezas de bieleta de acero al carbono son juntas heim galvanizadas con bola de acero 52100: la opción rentable para maquinaria industrial, agricultura y bieletas OEM de gran volumen. SYZ suministra 5 series y 169 tamaños en pulgadas y métricos, en diseños de 2 y 3 piezas con opciones de revestimiento PTFE o engrasables, desde muestras hasta cargas de contenedor.
5 Series
169 tamaños en total
1/8″ – 1-1/4″
Rango de orificios en pulgadas
3 – 30 mm
Rango de orificios métricos
Opción PTFE
Referencia cruzada FK · Aurora · QA1
Certificados de material disponibles
De muestra a contenedor completo
Galvanizado de protección sacrificial
Referencia cruzada FK · Aurora · QA1
Abastecimiento directo de fábrica
Descripción general
¿Qué son las cabezas de bieleta de acero al carbono?
Una cabeza de bieleta de acero al carbono (junta heim de acero) usa un cuerpo de acero al carbono galvanizado alrededor de una bola de acero de rodamientos 52100. Aporta solidez para bieletas de uso general a un precio menor que el cromoly o el inoxidable: la elección correcta cuando las cargas son moderadas, el entorno no es severamente corrosivo y el control de costos es prioridad.
Las cabezas de bieleta de acero al carbono comparten normas de rosca y convenciones dimensionales con el cromoly, por lo que son sustitutos económicos directos donde la resistencia extra del cromoly no es necesaria.
Solidez y economía
Excelente relación resistencia-costo, convirtiéndolo en la selección predeterminada para bieletas generales con presupuesto ajustado.
Bola de acero 52100
Bola de acero de rodamientos templada, rectificada de precisión y cromada duro para bajo desgaste y movimiento suave.
Reemplazo directo del cromoly
Totalmente compatible en dimensiones y distribución de roscas, permitiendo una sustitución fácil y rentable donde el grado de cromoly no es necesario.
Niveles de producto
Los tres niveles prácticos
La gama de acero al carbono de SYZ corresponde a tres niveles:
| Nivel | Series | Construcción | Ideal para |
|---|---|---|---|
| Económico / comercial | CM(-T)/CF(-T), CM-M/CF-M | 2 piezas, PTFE opcional | Industria general, agricultura, automatización ligera, OEM de volumen |
| Precisión industrial | JM(-T)/JF(-T), JM-M/JF-M | 3 piezas, pista de acero de aleación, PTFE opcional | Tolerancia más ajustada, mayor carga por orificio, bieletas de precisión |
| Autolubricante / entorno sucio | EXM/EXF | Vástago extendido, pista de nailon reforzado + PTFE | Sitios con polvo/contaminación, acceso limitado al engrase |
Pasar de 2 piezas a 3 piezas compra holguras bola-pista más ajustadas y más capacidad de carga por tamaño de orificio; pasar a EXM compra autolubricación autosellante y un vástago extendido para montajes profundos.
Precisión · Cabezas de bieleta JM / JM-M
Diseños de 3 piezas con una pista de acero de aleación separada para tolerancias más ajustadas y mayor carga por orificio.
Autolubricante · Cabezas de bieleta EXM / EXF
Cabezas de bieleta con vástago extendido y pista moldeada para entornos sucios y acceso limitado al engrase.
También con cuerpo de acero al carbono: VM/VF, con pista moldeada PM/PF y MPM/MPF, además de cobre-PTFE SA/SI. Estas series especiales se organizan bajo Cabezas de bieleta especiales →.
Especificaciones
Material y construcción
Todas las series de acero al carbono usan una bola de acero de rodamientos 52100 (rectificada de precisión, tratada térmicamente, cromada duro). Cuerpo/pista según la serie:
| Serie | Cuerpo | Pista / revestimiento | Rosca | Marcas de referencia cruzada |
|---|---|---|---|---|
| CM(-T) / CF(-T) | Acero al carbono, galvanizado plateado, revestimiento PTFE opcional | 2 piezas, PTFE opcional | Pulgadas UNF | FK, QA1 |
| CM-M / CF-M | Acero al carbono, galvanizado plateado, revestimiento PTFE opcional | 2 piezas, PTFE opcional | Métrico | FK, Aurora, QA1 |
| JM(-T) / JF(-T) | Acero al carbono, galvanizado amarillo | Acero de aleación; revestimiento PTFE opcional | Pulgadas UNF | FK, Aurora, QA1 |
| JM-M / JF-M | Acero al carbono, galvanizado amarillo | Acero de aleación; revestimiento PTFE opcional | Métrico | FK |
| EXM / EXF | Acero al carbono, galvanizado amarillo | Nailon reforzado moldeado por inyección + PTFE | Pulgadas UNF | Aurora, QA1 |
Gama completa
Desglose de series de acero al carbono
Cabezas de bieleta CM / CF
Económico · 2 piezasEl punto de entrada donde el costo manda y las cargas son moderadas, con un rango amplio de orificios y revestimiento PTFE opcional (-T). Referencias cruzadas FK, QA1.
Cabezas de bieleta JM / JF
Industrial · insigniaUna pista separada de acero de aleación da tolerancias más ajustadas y mayor capacidad de carga por orificio que la de 2 piezas: la serie de carbono con más referencias cruzadas (FK, Aurora, QA1). Para articulaciones de dirección/suspensión donde el juego no se tolera y para maquinaria de alto ciclo.
Cabezas de bieleta EXM / EXF
Autolubricante · vástago extendidoVástago extendido con pista autosellante de nailon reforzado + PTFE: mantiene los contaminantes fuera y la lubricación dentro, con longitud extra de rosca para soportes gruesos. Para entornos con polvo/contaminación y acceso limitado al engrase. Referencias cruzadas Aurora, QA1.
Cabezas de bieleta CM-M / CF-M
Métrico · económicoVersión métrica de 2 piezas para conjuntos ISO; opción PTFE. Referencias cruzadas FK, Aurora, QA1.
Cabezas de bieleta JM-M / JF-M
Métrico · industrial3 piezas métricas, pista de acero de aleación, opción PTFE. Referencia cruzada FK.
Tamaños populares
Tamaños populares de cabezas de bieleta de acero al carbono
Comience con un registro de producto activo y abra la página de la serie para la tabla completa de medidas y la búsqueda cruzada.
| Familia de piezas | Orificio | Rosca / norma | Producto |
|---|---|---|---|
| CMR8-10-T | 1/2″ | 5/8-18 | Ver producto → |
| CMR12-T | 3/4″ | 3/4-16 | Ver producto → |
| CFR8-T | 1/2″ | 1/2-20 | Ver producto → |
| JMR8-10-T | 1/2″ | 5/8-18 | Ver producto → |
| JMR12-14-T | 3/4″ | 7/8-14 | Ver producto → |
| JFR12-T | 3/4″ | 3/4-16 | Ver producto → |
| EXMR8-10 | 1/2″ | 5/8-18 | Ver producto → |
| CMR16M | M16 | M16 × 2.0 | Ver producto → |
| JMR16M | M16 | M16 × 2.0 | Ver producto → |
OEM y venta al por mayor
Compra de cabezas de bieleta de acero al carbono en volumen
Envíenos su volumen anual y lista de piezas. Cotizamos por niveles de volumen, con la documentación y el embalaje que su línea de producción necesita.
MOQ: típicamente 100–300 piezas
Los mínimos varían según artículo, acabado y configuración de embalaje. Confirme el MOQ exacto con su lista de piezas.
Producción en 25 días · muestras en 20 días
Use la vía de muestra para verificaciones de ajuste; la planificación de producción sigue la especificación aprobada y la cantidad.
Marcado y embalaje
Números de pieza marcados por láser, etiquetas personalizadas y embalaje de exportación disponibles para programas OEM.
Trazabilidad de lote
Los registros de lote en ERP con certificación de material entrante soportan pedidos repetidos y documentación por lote.
Envíe su volumen anual y lista de piezas → Devolveremos una cotización por niveles de volumen con opciones de muestra, producción y embalaje.
Elegir la serie correcta
Guía de selección de series
MATRIZ RÁPIDA
| Su prioridad | Serie |
|---|---|
| El costo más bajo, carga moderada, pulgadas | — 3 piezas, acero al carbono, perforación #4–#20 |
| El costo más bajo, carga moderada, métrico | CM-M/CF-M |
| Tolerancia más ajustada / mayor carga por orificio, pulgadas | — 3 piezas, acero al carbono, perforación #3–#20 |
| Tolerancia más ajustada / mayor carga por orificio, métrico | JM-M/JF-M |
| Entorno sucio, vástago extra, autolubricación | — espiga alargada, acero al carbono, pista autosellante de nailon/PTFE, perforación #4–#20 |
ÁRBOL DE DECISIÓN
¿El acero al carbono es adecuado para la carga y el entorno? ├─ Prioridad al presupuesto, carga moderada → CM (pulgadas) / CM-M (métrico) ├─ Necesita tolerancia más ajustada / más carga por orificio → JM (pulgadas) / JM-M (métrico) └─ Polvo/contaminación + engrase limitado → EXM/EXF (autolubricante, vástago extendido)
Acero al carbono frente a cromoly — cuándo actualizar: Permanezca en acero al carbono cuando las cargas estén dentro del
valor nominal, el entorno sea limpio/protegido y el costo importe. Actualice a cabezas de bieleta de cromoly cuando las cargas se acerquen
al valor nominal, el servicio implique impacto/choque, la articulación es un punto único de falla (dirección/suspensión) o
necesita vida a la fatiga superior a altos conteos de ciclo.
PTFE (-T) frente a metal-metal: PTFE para conjuntos sellados/limpios donde engrasar es impráctico; metal-metal engrasable para articulaciones expuestas que puede purgar periódicamente para arrastrar contaminantes hacia afuera. El orificio, la rosca y la carga exactos por número de pieza están en cada página de especificaciones de la serie; confírmelos allí antes de ordenar.
Protección contra la corrosión
Galvanizado de protección sacrificial
- Cómo funciona: el cinc se corroe preferencialmente y protege el cuerpo de acero al carbono del óxido atmosférico.
- Dónde se detiene: la humedad continua, la niebla salina, la inmersión y el lavado químico pueden consumir el recubrimiento; elija cabezas de bieleta de acero inoxidable en su lugar.
- Plateado vs amarillo: diferencia de acabado e identificación, no de resistencia.
Regla de selección: use acero al carbono galvanizado para bieletas industriales, agrícolas y OEM secas o ligeramente expuestas. Pase a inoxidable cuando la resistencia a la corrosión sea la prioridad.
Aplicaciones
Dónde rinden las cabezas de bieleta de acero al carbono
Los compradores industriales y agrícolas pueden partir de la aplicación y confirmar el orificio, la rosca, la pista y la carga en la página de la serie vinculada.

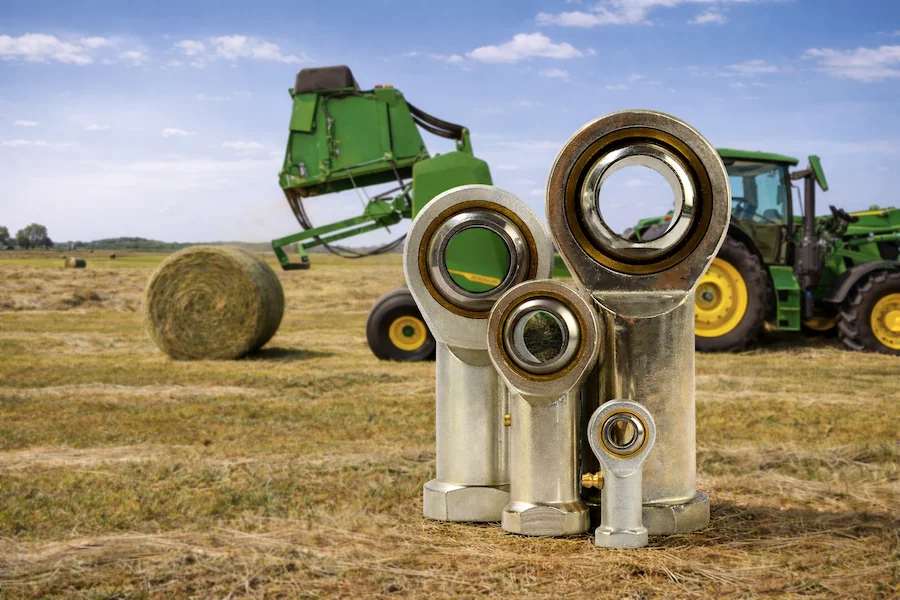

Agricultura
CM/CF para bieletas de utillajes sensibles al costo; EXM/EXF cuando importan el polvo y el acceso limitado al engrase.
Embalaje
JM-T/JF-T para movimiento limpio de alto ciclo donde la operación con revestimiento PTFE reduce el engrase rutinario.
Transportadores y automatización
CM/CF y JM/JF cubren actuadores de carga moderada, manipulación de materiales y bieletas OEM repetibles.
| Aplicación | Serie | Por qué |
|---|---|---|
| Bieletas de utillajes agrícolas | CM/CF, EXM/EXF | Rentable; EXM se autosella contra el polvo |
| Transportadores industriales y actuadores | CM/CF, JM/JF | Cargas moderadas, muy mantenibles |
| Maquinaria de embalaje (limpia, alto ciclo) | JM-T/JF-T | PTFE para operación sin engrase |
| Equipo de construcción (no crítico) | — espiga alargada, acero al carbono, pista autosellante de nailon/PTFE, perforación #4–#20 | Autosellado para sitios con polvo |
| Conjuntos OEM de volumen | CM/CF | El costo más bajo por unidad |
| Manipulación de materiales / bieletas de enganche | JM/JF | Mayor carga que CM |
| Maquinaria métrica | CM-M, JM-M | Roscas ISO |
Fabricación y calidad
Lotes repetibles para bieletas de producción
Para programas OEM y de repuestos, la consistencia importa tanto como la primera muestra.
Inspección dimensional
El orificio, la rosca, el vástago y las dimensiones clave del contorno se verifican contra el plano aprobado y la especificación de la serie.
Control de acabado y niebla salina
Los cuerpos galvanizados se verifican por cobertura de acabado y requisitos de protección contra la corrosión adecuados a la aplicación.
Dureza y registros de lote
La certificación de material entrante, los controles de dureza y la trazabilidad de lotes en ERP soportan pedidos repetidos y documentación por lote.
Complete el enlace
Construya la bieleta industrial completa
Contratuercas
Bloquee la rosca y el ajuste seleccionados.
Tensores
Ajuste la longitud sin desconectar ambos extremos.
Tornillos de gato
Ajuste compacto macho-macho para espacios reducidos.
Espárragos para cabezas de bieleta
Adapte cabezas de bieleta hembra a montajes roscados o de pasante.
Clevises
Use una conexión con pasador cuando la geometría de montaje lo requiera.
FAQ
Preguntas frecuentes
¿Cuándo debo usar acero al carbono en lugar de cromoly o inoxidable?
Para bieletas generales industriales y agrícolas de carga moderada y sensibles al costo
en condiciones no corrosivas. Suba a cromoly para cargas de impacto/alto ciclo, o a inoxidable para
entornos corrosivos/de lavado.
¿Cuál es la diferencia entre CM (2 piezas) y JM (3 piezas)?
CM es un diseño económico de 2 piezas; JM es uno de 3 piezas con una pista de acero de aleación
separada para tolerancias más ajustadas y mayor capacidad de carga por orificio, con opción PTFE.
¿Qué significa el sufijo «-T»?
Con revestimiento PTFE: autolubricante y sin mantenimiento, frente a una
pista engrasable/estándar.
¿Para qué es la serie EXM?
Acero al carbono de vástago extendido con pista autosellante nailon-PTFE: cuando necesita
longitud extra de rosca más bajo mantenimiento en entornos sucios.
¿Se oxidan las cabezas de bieleta de acero al carbono?
Están galvanizadas para protección general en condiciones secas o ligeramente expuestas.
Para sal, lavado o exposición química, elija inoxidable (SCM/SCF).
¿Están disponibles en pulgadas y métrico?
Sí: CM/JM/EXM (pulgadas UNF) y CM-M/JM-M (métrico).
¿Se pueden soldar cabezas de bieleta de acero al carbono a un tubo?
No: la soldadura destruye el tratamiento térmico del rodamiento y cualquier revestimiento. Use
adaptadores de tubo o casquillos para soldar y enrosque la cabeza de bieleta después de enfriar.
¿Rosca a derechas o a izquierdas?
Ambas disponibles. Use una a derechas y una a izquierdas en la misma varilla para enlaces ajustables
(efecto tensor); la rosca a derechas es estándar para montajes fijos.
¿Cuáles son su MOQ y plazo de entrega para cabezas de bieleta de acero al carbono?
El MOQ suele ser de 100–300 piezas por artículo, según la especificación y el embalaje. Las muestras suelen tardar 20 días y la producción 25 días tras la aprobación de la especificación; confirme el cronograma exacto con su lista de piezas.
¿Pueden marcar con láser nuestros números de pieza?
Sí. Números de pieza marcados por láser, etiquetas personalizadas y embalaje de exportación pueden incluirse en una cotización OEM. Envíe el formato de marcado y la cantidad anual junto con su plano o lista de piezas.
¿Cuándo usar acero al carbono en lugar de cabezas de bieleta de cromoly o inoxidable?
Para bieletas generales industriales y agrícolas de carga moderada y sensibles al costo en condiciones no corrosivas. Suba a cromoly para cargas de impacto o alto ciclo, o a inoxidable para entornos corrosivos y de lavado.
¿Cuál es la diferencia entre las cabezas de bieleta de acero al carbono CM de 2 piezas y JM de 3 piezas?
CM es un diseño económico de 2 piezas. JM es de 3 piezas con una pista separada de acero de aleación para tolerancias más ajustadas y mayor capacidad de carga por orificio, con opción PTFE.
¿Qué significa el sufijo -T en las cabezas de bieleta de acero al carbono?
Indica una versión con revestimiento PTFE, autolubricante y sin mantenimiento, frente a una pista engrasable o estándar.
¿Hay cabezas de bieleta de acero al carbono en pulgadas y métrico?
Sí. CM, JM y EXM son pulgadas UNF; CM-M y JM-M son métricas.
¿Se pueden soldar las cabezas de bieleta de acero al carbono a un tubo?
No. La soldadura destruye el tratamiento térmico del rodamiento y cualquier revestimiento. Use adaptadores de tubo o casquillos para soldar y enrosque la cabeza de bieleta después de enfriar.
¿Cabezas de bieleta de acero al carbono con rosca a derechas o a izquierdas?
Ambas disponibles. Use una a derechas y una a izquierdas en la misma varilla para enlaces ajustables; la rosca a derechas es estándar para montajes fijos.
