Do catalogue weld-on fittings arrive already welded?

By default, no. They are precision-machined fittings designed for your fabricator to weld into a frame, control arm or linkage tube. If you need a finished weld, tell us at drawing review.

Can you supply a fully welded assembly?

Yes, through the affiliated Taixing route where robotic welding is coordinated with laser cutting and bending. This is a different scope from a catalogue weld-ready fitting.

What is the difference between robotic and manual welding?

Robotic welding repeats a programmed path at production volume when the fixture and incoming parts are controlled. Manual welding is more adaptable for one-off or highly variable geometry.

What material should I choose if I will weld the fitting myself?

Carbon steel, 4130 chromoly and stainless appear in the component families. The correct welding procedure depends on the actual grade, thickness, joint and process; confirm it with the qualified fabricator.

What is the MOQ for weld-ready fittings?

Typical catalogue hardware MOQ is 100–300 pieces per item. A custom welded assembly is scoped individually against the fixture and production requirement.

Can you make structural products like chassis or tank assemblies?

The affiliated Taixing base has those structural OEM product lines and the relevant fabrication equipment. They are not syzrodends catalogue products; a custom programme is reviewed directly against the equipment.

Can you provide weld inspection records?

First-article, in-process and final inspection scope is agreed per programme. More rigorous inspection such as sectioning or non-destructive testing is confirmed for the actual assembly.

Can we arrange a third-party inspection?

Client visits and third-party inspections can be arranged for the relevant site. The affiliated Taixing base has an SGS assessment under report No. 482195455_P+T.

Capacidad de fabricación / Fabricación de chapa metálica

Soldadura

La soldadura aparece en nuestra red de dos maneras distintas. Nuestra base de producción afiliada de Taixing utiliza soldadura robótica en su línea de fabricación estructural. Por otra parte, buena parte de la ferretería de nuestro catálogo se mecaniza para ser soldada por su fabricador: un racor de articulación de bola con resalte, un manguito para soldar o un hexágono de llave para soldar con la geometría de la que depende una junta limpia.

Enviar planos para revisión Ver componentes listos para soldar

2Máquinas de soldadura robótica (FD-V6) en nuestra base afiliada de Taixing

Evaluado por SGSBase de producción de Taixing · informe n.º 482195455_P+T

Preparación para soldar mecanizadaRacores torneados de precisión diseñados para la fabricación del cliente

01 / Fundamentos del proceso

¿Qué es la soldadura y qué hacemos realmente?

La soldadura une metal creando una junta fundida cuando el material se derrite y se enfría, a menudo con metal de aporte. Convierte chapa cortada y conformada, tubos y racores mecanizados en un conjunto estructural.

Soldadura robótica en la base afiliada de Taixing utiliza robots FD-V6 programables para repetir una trayectoria y un conjunto de parámetros a lo largo de la serie de producción. El resultado depende de piezas previas precisas y de un utillaje que las mantenga en la posición prevista. El proceso de soldadura concreto usado para un pedido se confirma en la revisión del plano.

El mecanizado listo para soldar es otra cosa. Las copas de articulación de bola, los adaptadores de tubo y los hexágonos de llave de nuestro catálogo se suministran normalmente como racores mecanizados de precisión para que los instale y suelde el fabricador del cliente. Nuestra función es producir la geometría de resalte, diámetro interior o bisel de la que depende la junta; la soldadura final la realiza normalmente el fabricador.

02 / Ruta de unión

Soldadura robótica frente a soldadura manual

Pregunta	Soldadura robótica	Soldadura manual
Consistencia	Misma trayectoria, velocidad y parámetros programados cuando el utillaje y el proceso están controlados	Varía según el soldador, el turno y las condiciones de la junta
Mejor encaje	Geometría de junta repetida a volumen de producción	Pieza única, prototipo o geometría muy variable
Requisito de preparación	Utillaje preciso y piezas entrantes repetibles	El utillaje ayuda, pero puede ser más adaptable
Dónde está documentado	Base afiliada de Taixing para conjuntos estructurales	La soldadura final la realiza normalmente el fabricador del cliente para los racores de catálogo

La regla práctica: decida primero si necesita un conjunto soldado terminado o un racor de precisión para su propia soldadura. Ese alcance cambia por completo la conversación sobre utillaje, proceso e inspección.

03 / Ruta de producción

Soldadura en SYZ

Ruta estructural robótica

Base afiliada de Taixing

La base opera 2 máquinas de soldadura robótica FD-V6 junto con corte láser, punzonado y doblado. Sus propios programas OEM estructurales incluyen depósitos de aceite, brazos de control, ejes traseros y componentes de chasis; no son productos de catálogo de syzrodends.

2Máquinas de soldadura robótica FD-V6

5,313 m²Superficie documentada de la base

32Plantilla documentada

SGSEvaluación de la base afiliada

Contexto de la ruta: la base de Taixing es afiliada, con equipo propio y evaluación bajo el informe SGS n.º 482195455_P+T, válido hasta el 17 de noviembre de 2026.

Ruta de mecanizado listo para soldar

Racores de Ningbo y Wuxi

Nuestras rutas propias de Ningbo y la afiliada de Wuxi producen racores mecanizados de precisión, como copas de articulación de bola con resalte, manguitos para soldar, adaptadores y hexágonos de llave. La soldadura la realiza normalmente el fabricador que instala el racor en un bastidor, brazo de control o tubo de bieleta.

Diámetro interiorAcoplado al tubo o rodamiento de acoplamiento

ResalteControla la profundidad de inserción o la posición de la junta

BiselEspecificado cuando el fabricador lo necesita

Por pedidoAlcance del racor y material confirmados

Límite de alcance: «para soldar» o «para insertar y soldar» en el nombre de un producto no significa que la soldadura esté terminada antes del envío.

04 / Encaje de aplicación

Para qué se usan la soldadura y el mecanizado listo para soldar

Estructuras soldadas por robot

Bastidores de tubo, refuerzos de chasis, soportes conformados y conjuntos OEM estructurales en la ruta de Taixing.

Racores para insertar y soldar

Copas de articulación de bola, manguitos de tubo, adaptadores, copas de rodamientos esféricos y soportes de horquilla preparados para la soldadura del cliente.

Ferretería para soldar

Hexágonos de llave, horquillas y racores de extremo de tubo con un diámetro interior, resalte o plano que sostiene la junta del fabricador.

Revisión específica del material

Acero al carbono, cromoly 4130 y acero inoxidable 304/316 aparecen en las familias de componentes; el procedimiento de soldadura final corresponde al fabricador cualificado de la junta.

Distinción importante: esta página no publica recomendaciones genéricas de MIG, TIG, precalentamiento o metal de aporte. El procedimiento de soldadura aplicable depende del material, el espesor, la junta y la parte que realiza la soldadura final.

05 / Ejemplos de producto

Componentes listos para soldar de nuestras líneas de producto

Resalte

Shouldered industrial weld-on ball joint with 1.25 inch pin and 4 inch retainer OD

Articulación para soldar

Articulación de bola industrial para soldar con resalte

El resalte se mecaniza a un diámetro y profundidad definidos para que el fabricador pueda soldarlo en un diámetro interior de brazo de control o tubo de bieleta compatible.

Hexágono de llave Weld-on wrench hex for 2 inch tubing with 2 1/4 inch wrench size

Racor de extremo de tubo

Hexágono de llave para soldar 1865-113

El diámetro interior coincide con tubo de 2 pulgadas y el hexágono aporta un plano de llave una vez el racor se suelda al extremo del tubo.

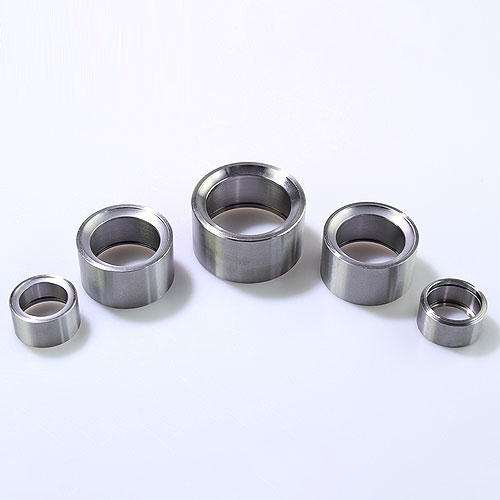

Asiento de rodamiento Uniball welding cup for spherical bearing mounting in suspension and chassis fabrication

Casquillo para soldar

Casquillo de soldadura Uniball

El diámetro interior del rodamiento se mecaniza para un ajuste de precisión mientras el perfil exterior se conforma para soldarse en un brazo de control o soporte.

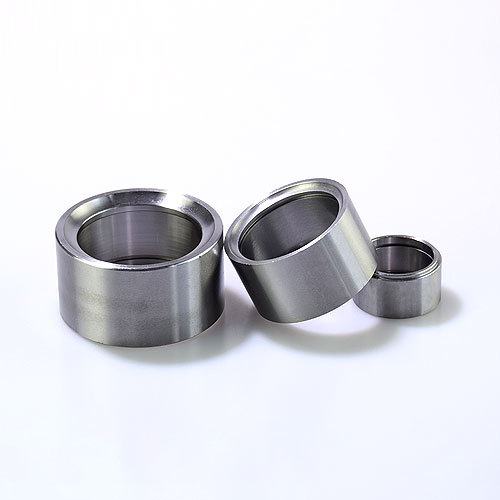

Casquillo esférico Spherical bearing weld cup for suspension and chassis fabrication

Soporte de rodamiento para soldar

Casquillo de soldadura para rodamiento esférico

El casquillo ofrece un ajuste de precisión del rodamiento por un lado y un perfil exterior listo para soldar por el otro.

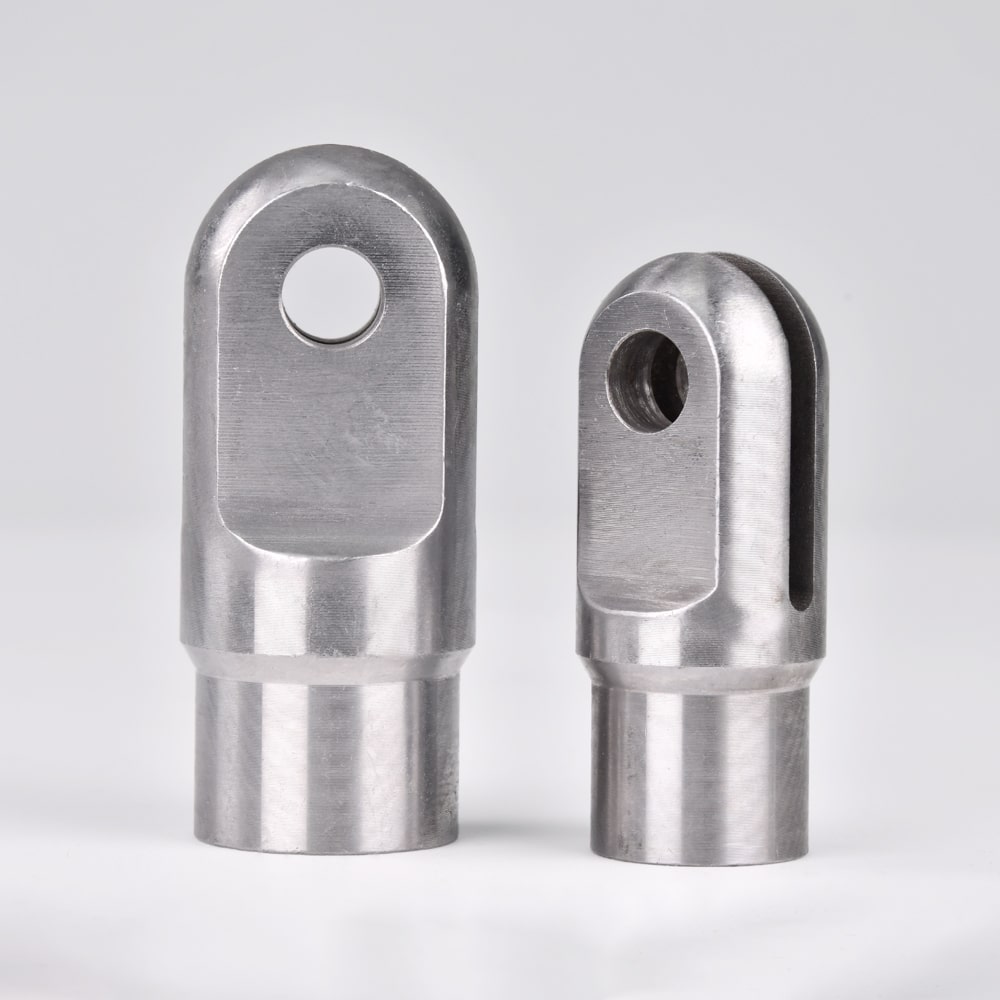

Soporte de horquilla Tube clevis mount with weld-in slot clevis end

Racor de tubo

Soporte de horquilla para tubo

El vástago de diámetro de tubo se mecaniza para la inserción, con la ranura de la horquilla y el diámetro del pasador acabados antes de la soldadura del cliente.

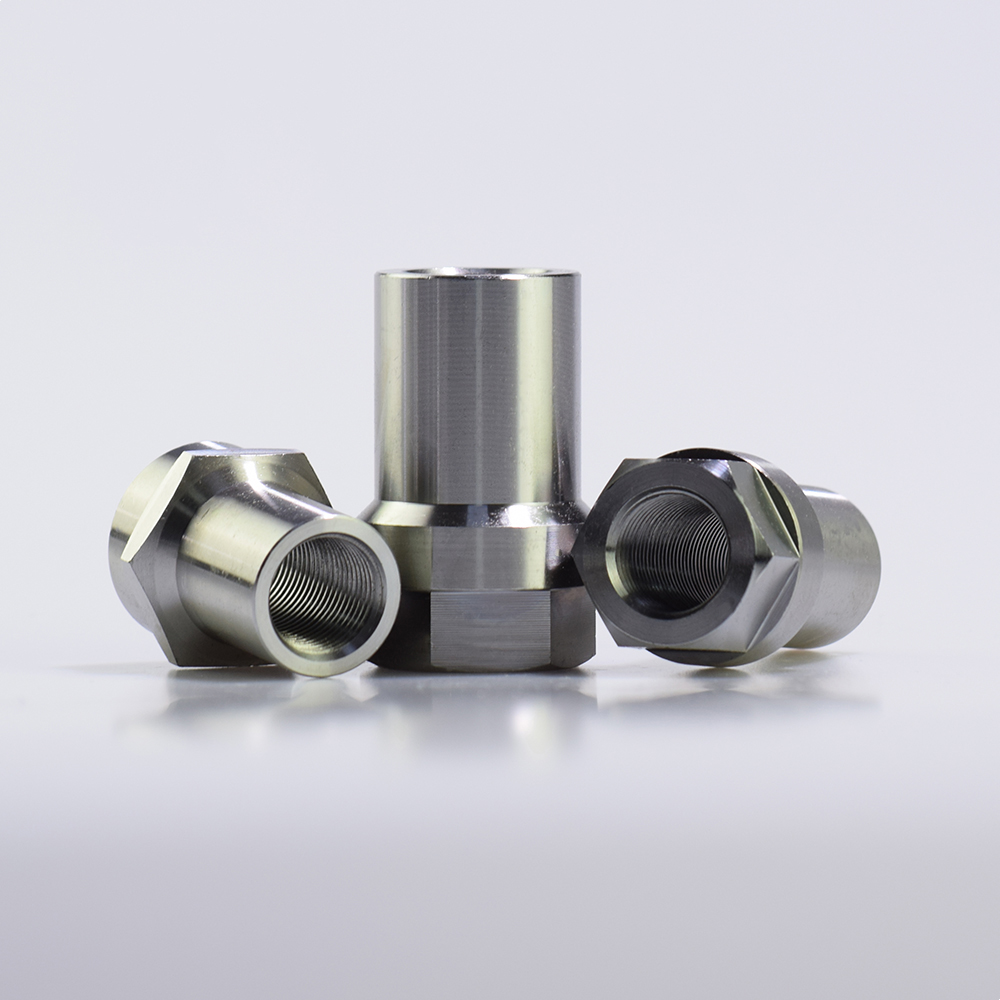

Adaptador de tubo WTF series weld-in bung tube adapter with hex profile

Manguito para soldar

Manguito roscado para soldar serie WTF

El vástago se dimensiona al diámetro interior del tubo y el hexágono sobre la línea de soldadura aporta una superficie de llave tras la instalación.

¿Necesita un racor listo para soldar o un conjunto soldado terminado? Envíenos el plano y aclare el alcance.

06 / Control de calidad

Cómo se controlan las piezas soldadas y listas para soldar

Las dos rutas plantean preguntas de calidad distintas: repetibilidad del utillaje y de la junta para un conjunto soldado, y control dimensional de la preparación para soldar en un racor mecanizado.

Utillaje y primera pieza

En la soldadura robótica, la posición del utillaje y la calidad visual de la soldadura se comprueban antes de liberar la serie de producción.

Precisión previa

Los componentes cortados por láser, punzonados y doblados deben llegar dentro de la geometría prevista del utillaje para que el robot repita la junta correcta.

Dimensiones de preparación para soldar

En los racores que suelda el cliente, las dimensiones de resalte, diámetro interior y bisel se comprueban como cualquier otra característica crítica mecanizada.

Inspección final

Conjuntos y racores siguen una inspección del 100 %, por muestreo o un plan especificado por el cliente, con inspección de soldadura adicional acordada por programa.

07 / Diseño para la fabricación

Diseñar para la soldadura

Envíe esto con su consulta

Alcance: conjunto soldado terminado o racor listo para soldar
Material, espesor y tubo o diámetro interior de acoplamiento
Geometría de la junta y acceso de soldadura
Utillaje y requisitos de datum del conjunto
Norma de inspección de soldadura, si aplica
Cantidad y plazos objetivo

Racor frente a conjunto

Un racor mecanizado y un conjunto soldado terminado requieren herramienta, mano de obra e inspección distintas. Defina el alcance antes de cotizar.

Accesibilidad de la junta

Un robot o una antorcha manual necesita acceso a la junta. Revise la secuencia y el utillaje antes de comprometer un conjunto complejo.

Material y distorsión

Los procedimientos de soldadura específicos del material y el aporte de calor afectan a la distorsión. No damos consejos genéricos de precalentamiento o metal de aporte sin la junta real.

Rutas de proceso relacionadas

Corte láser Doblado Torneado CNC Recubrimiento Tratamiento térmico

08 / Preguntas

Preguntas frecuentes sobre soldadura

¿Los racores para soldar del catálogo llegan ya soldados?

Por defecto, no. Son racores mecanizados de precisión diseñados para que su fabricador los suelde en un bastidor, brazo de control o tubo de bieleta. Si necesita una soldadura terminada, indíquelo en la revisión del plano.

¿Pueden suministrar un conjunto completamente soldado?

Sí, a través de la ruta afiliada de Taixing, donde la soldadura robótica se coordina con el corte láser y el doblado. Es un alcance distinto al de un racor de catálogo listo para soldar.

¿Cuál es la diferencia entre soldadura robótica y manual?

La soldadura robótica repite una trayectoria programada a volumen de producción cuando el utillaje y las piezas entrantes están controlados. La soldadura manual es más adaptable para geometrías únicas o muy variables.

¿Qué material debo elegir si voy a soldar el racor yo mismo?

El acero al carbono, el cromoly 4130 y el acero inoxidable aparecen en las familias de componentes. El procedimiento de soldadura correcto depende del grado real, el espesor, la junta y el proceso; confírmelo con el fabricador cualificado.

¿Cuál es el MOQ de los racores listos para soldar?

El MOQ típico de la ferretería de catálogo es de 100–300 piezas por referencia. Un conjunto soldado a medida se define individualmente según el utillaje y el requisito de producción.

¿Pueden fabricar productos estructurales como chasis o depósitos?

La base afiliada de Taixing tiene esas líneas de productos OEM estructurales y el equipo de fabricación correspondiente. No son productos de catálogo de syzrodends; un programa a medida se revisa directamente contra el equipo.

¿Pueden proporcionar registros de inspección de soldadura?

El alcance de inspección de primera pieza, en proceso y final se acuerda por programa. Una inspección más rigurosa, como cortes metalográficos o ensayos no destructivos, se confirma para el conjunto real.

¿Se puede organizar una inspección por terceros?

Se pueden organizar visitas de clientes e inspecciones por terceros en el sitio correspondiente. La base afiliada de Taixing cuenta con una evaluación SGS bajo el informe n.º 482195455_P+T.

Racor o conjunto terminado

¿Necesita una pieza lista para soldar o un conjunto soldado?

Indíquenos el alcance que necesita y envíe el plano. Revisaremos con usted el material, la junta, el utillaje, el mecanizado y la ruta de inspección.

Enviar planos para revisión
