What is the difference between a clevis rod end and a rod end bearing?

A clevis rod end uses a fork and pin for one-axis rotation. A rod end bearing uses a spherical ball for multi-axis angular misalignment. Use a clevis when the linkage moves in a fixed plane.

What does CR / CL mean for inch clevis rod ends?

CR typically indicates right-hand thread and CL indicates left-hand thread. Pairing right-hand and left-hand threaded parts allows linkage length adjustment by rotating the connecting rod.

Can SYZ supply DIN 71752 clevis joints with pins and clips?

Yes. G series clevis joints can be supplied with clevis pin, washer, cotter pin, or clevis spring pin options depending on the assembly requirement.

How should I size a clevis for my application?

Confirm the thread size and hand, clevis pin diameter, fork gap width, mating tab thickness, and load direction. If you send a drawing, SYZ can check the key dimensions before quotation.

Can you manufacture custom clevises from drawings or samples?

Yes. SYZ can produce custom clevis forks, steering clevises, weld-in clevises, yoke ends, brackets, and special threaded clevis components from drawings, samples, or target specifications.

Which materials and finishes are available?

Common options include carbon steel, chromoly steel, stainless steel, aluminum alloy, and titanium. Surface treatments include zinc plating, blackening, hard chrome, powder coating, and raw machined finish.

What are the standard production and sample timelines?

The standard planning target is 25 days for production and 20 days for samples, subject to material, finish, quantity, drawing approval, and inspection requirements.

Articulaciones de pasador de eje único para bieletas y cilindros

Cabezas de bieleta de horquilla y articulaciones de horquilla DIN 71752

SYZ suministra cabezas de bieleta de horquilla DIN 71752, articulaciones de horquilla y componentes de horquilla DIN 71751 para vástago de cilindro, bieletas de mando, pivotes de maquinaria y conjuntos de horquilla a medida. Elija cabezas de horquilla CR/CL en pulgadas estándar, articulaciones de horquilla serie G métricas, o envíenos su plano para una horquilla personalizada.

Solicitar presupuesto Comparar series

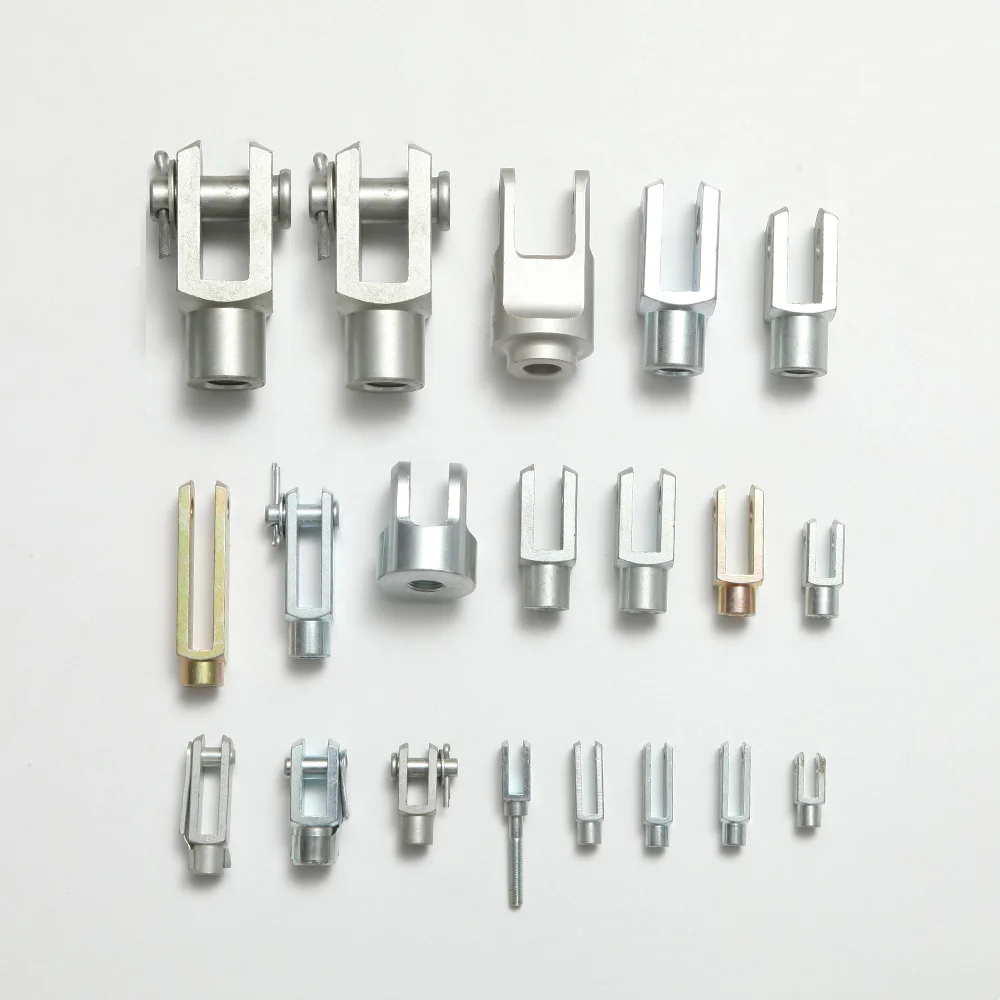

Clevis rod ends, clevis joints, and custom clevis components

Pulgadas + métrico

CR/CL y serie G

Rosca derecha e izquierda

Opciones de rosca

DIN 71752 & 71751

Normas métricas

12 + 49

Tamaños estándar

Certificación ISO 9001:2015

Compra directa de fábrica

Producción estándar en 25 días

Muestras en 20 días

Tolerancias de nivel OEM

Guía de producto

¿Qué son las cabezas de bieleta de horquilla y las articulaciones de horquilla?

Una cabeza de bieleta de horquilla es un accesorio en forma de U con ojal de horquilla y conexión de horquilla mediante taladro transversal. Un pasador de horquilla atraviesa la horquilla y la pestaña de acople, creando un eje de rotación robusto para bieletas que se mueven en un plano.

En comparación con una rótula, una articulación de horquilla es más simple, rígida y fácil de ensamblar cuando el mecanismo solo necesita movimiento de eje único. SYZ fabrica horquillas para varilla, yokes de horquilla, horquillas giratorias, cabezas de horquilla DIN 71752, horquillas DIN 71751 y piezas de horquilla personalizadas en acero al carbono, acero inoxidable, aluminio, acero cromoly o titanio.

Regla de selección: Use una horquilla cuando la trayectoria de carga y el movimiento de pivote permanezcan en un plano. Use una rótula o articulación de bola cuando la bieleta de acople necesite desalineación angular o articulación multieje.

Matriz de selección

Series estándar de cabezas de horquilla y articulaciones de horquilla

Elija entre cabezas de horquilla CR/CL en pulgadas o articulaciones de horquilla métricas DIN 71752 serie G, y confirme rosca, taladro del pasador y dimensiones de la horquilla con la tabla de medidas y el plano técnico.

Cabezas de horquilla en pulgadas

Cabezas de horquilla CR / CL

Las cabezas de horquilla CR y CL son componentes de horquilla roscada en pulgadas para bieletas ajustables, equipo de competición, varillas de mando y conjuntos mecánicos que requieren una articulación de eje único con pasador.

Material:Acero al carbono, acero inoxidable opcional

Tratamiento superficialGalvanizado pulido o cromado duro

RoscaRosca macho a derechas / a izquierdas

Caso de usoBieletas ajustables y conjuntos de cabezas de horquilla

Ver especificaciones CR / CL

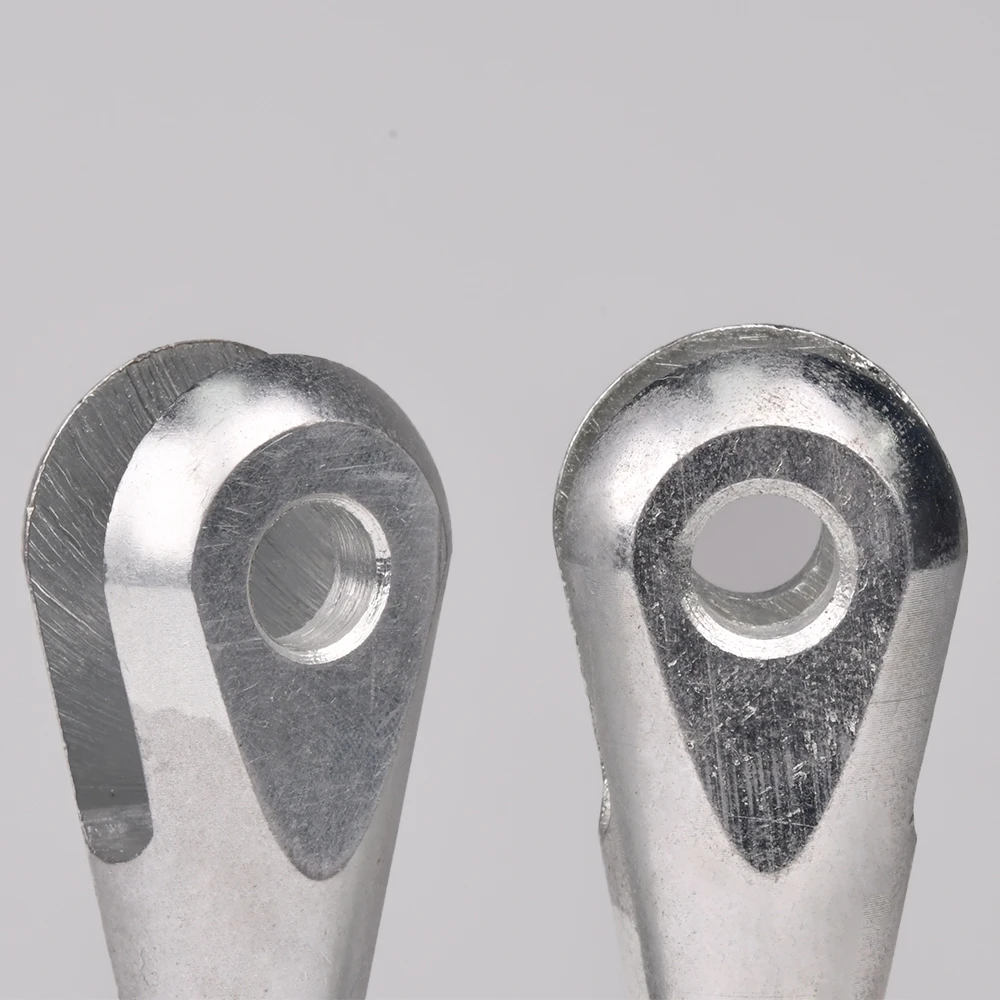

Durable zinc plated CR CL clevis linkage hardware

Tabla de medidas de especificación

Editar
N.º de pieza rosca derecha	N.º de pieza rosca izquierda	Rosca macho 3A REF	B DIÁ. +.005 -.000	D DIÁ. +.010 -.010	W Ancho +.005 -.005	S Ancho +.005 -.005	A Largo +.015 -.015	C Largo +.062 -.031
CR4-5	CL4-5	5/16-24	0.2500	0.875	0.625	0.188	2.250	1.250
CR5-5	CL5-5	5/16-24	0.3125	0.875	0.625	0.188	2.250	1.250
CR5-6	CL5-6	3/8-24	0.3125	0.875	0.625	0.188	2.250	1.250
CR5-8	CL5-8	1/2-20	0.3125	1.000	0.750	0.250	2.500	1.500
CR6-8	CL6-8	1/2-20	0.3750	1.000	0.750	0.250	2.500	1.500
CR6-10	CL6-10	5/8-18	0.3750	1.125	0.825	0.375	3.375	2.000
CR6-12	CL6-12	3/4-16	0.3750	1.125	0.825	0.375	3.375	2.000
CR7-8	CL7-8	1/2-20	0.4375	1.125	0.825	0.375	3.375	2.000
CR7-10	CL7-10	5/8-18	0.4375	1.125	0.825	0.375	3.375	2.000
CR8-10	CL8-10	5/8-18	0.5000	1.125	0.825	0.375	3.375	2.000
CR8-12	CL8-12	3/4-16	0.5000	1.125	0.825	0.250	3.375	2.000
CR8-12-1	CL8-12-1	3/4-16	0.5000	1.125	0.825	0.375	3.375	2.000

Plano técnico

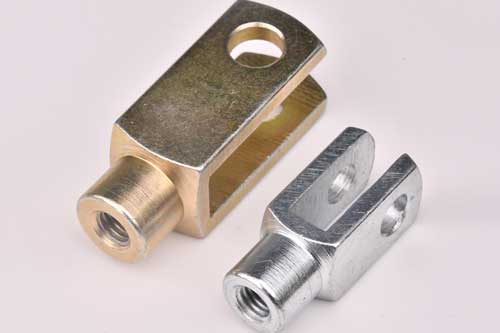

Horquilla métrica DIN 71752

Horquilla DIN 71752 serie G

Las articulaciones de horquilla de la serie G son cabezas de horquilla roscadas hembra métricas para vástagos de cilindro, actuadores y conjuntos de maquinaria europea donde se requieren dimensiones tipo DIN y un ajuste repetible.

MaterialAcero al carbono, acero inoxidable y aluminio opcionales

Tratamiento superficialGalvanizado

Tipo 1Con pasador de horquilla, arandela y chaveta opcionales

Tipo 2Con pasador de resorte de horquilla opcional

RoscaHembra con rosca a derechas o a izquierdas

Ver especificaciones serie G

Tabla de medidas de especificación

Editar
N.º de pieza	ROSCA d2	d1 H9	l1 +0.5 -0.5	w3	w4	w1	w2	d3	l2 +0.5 -0.5	l3	l4	PESO APROX. (GRAMOS)
G 4×8	M4	4	8	8	8	4	4	8	21	16	6.0	5
G 4×16	M4	4	16	8	8	4	4	8	29	24	6.0	7
G 5×10	M5	5	10	10	10	5	5	9	26	20	7.5	9
G 5×20	M5	5	20	10	10	5	5	9	36	30	7.5	13
G 6×12	M6	6	12	12	12	6	6	10	31	24	9.0	15
G 6×24	M6	6	24	12	12	6	6	10	43	36	9.0	21
G 8×16	M8	8	16	16	16	8	8	14	42	32	12.0	37
G 8x16FG	M8X1	8	16	16	16	8	8	14	42	32	12.0	37
G 8×32	M8	8	32	16	16	8	8	14	58	48	12.0	54
G 8x32FG	M8X1	8	32	16	16	8	8	14	58	48	12.0	54
G 10×20	M10	10	20	20	20	10	10	18	52	40	15.0	74
G 10x20FG	M10X1.25	10	20	20	20	10	10	18	52	40	15.0	74
G 10×40	M10	10	40	20	20	10	10	18	72	60	15.0	116
G 10x40FG	M10X1.25	10	40	20	20	10	10	18	72	60	15.0	116
G 12×24	M12	12	24	24	24	12	12	20	62	48	18.0	121
G 12x24FG	M12X1.25	12	24	24	24	12	12	20	62	48	18.0	121
G 12×48	M12	12	48	24	24	12	12	20	86	72	18.0	175
G 12x48FG	M12X1.25	12	48	24	24	12	12	20	86	72	18.0	175
G 14×28	M14	14	28	27	27	14	14	24	72	56	22.5	178
G 14x28FG	M14X1.5	14	28	27	27	14	14	24	72	56	22.5	178
G 14×56	M14	14	56	27	27	14	14	24	101	85	22.5	258
G 14x56FG	M14X1.5	14	56	27	27	14	14	24	101	85	22.5	258
G 16×32	M16	16	32	32	32	16	16	26	83	64	24.0	282
G 16x32FG	M16X1.5	16	32	32	32	16	16	26	83	64	24.0	282
G 16×64	M16	16	64	32	32	16	16	26	115	96	24.0	411
G 16x64FG	M16X1.5	16	64	32	32	16	16	26	115	96	24.0	411
G 18×36	M18	18	36	36	36	18	18	30	94	72	27.0	390
G 18x36FG	M18X1.5	18	36	36	36	18	18	30	94	72	27.0	390
G 20×40	M20	20	40	40	40	20	20	34	105	80	30.0	550
G 20x40FG	M20X1.5	20	40	40	40	20	20	34	105	80	30.0	550
G 20×80	M20	20	80	40	40	20	20	34	145	120	30.0	800
G 20x80FG	M20X1.5	20	80	40	40	20	20	34	145	120	30.0	800
G 25×50	M24	25	50	50	50	25	25	42	132	100	36.0	1100
G 25x50FG	M24X2	25	50	50	50	25	25	42	132	100	36.0	1100
G 28×56	M27	28	56	55	55	28	28	48	148	112	40.0	1500
G 28x56FG	M27X2	28	56	55	55	28	28	48	148	112	40.0	1500
G 30x54FG	M27X2	30	54	55	55	30	30	48	148	110	40.0	1440
G 30×60	M30	30	60	60	60	30	30	52	160	120	42.0	1970
G 30x60FG	M30X2	30	60	60	60	30	30	52	160	120	42.0	1970
G 35x54FG	M36X2	35	54	70	70	35	35	60	188	144	54.0	2930
G 35×72	M36	35	72	70	70	35	35	60	188	144	54.0	2930
G 35x72FG	M36X2	35	72	70	70	35	35	60	188	144	54.0	2930
G 36×72	M36	35	72	70	70	36	36	60	188	144	54.0	2930
G 36x72FG	M36X2	35	72	70	70	36	36	60	188	144	54.0	2930
G 40x84FG	M42X2	40	84	85	85	40	40	70	232	168	63.5	5640
G 42×84	M42	42	84	85	85	42	42	70	232	168	63.5	5340
G 42x84FG	M42X2	42	84	85	85	42	42	70	232	168	63.5	5340
G 50×96	M48	50	96	96	96	50	50	82	265	192	73.0	7860
G 50x96FG	M48X2	50	96	96	96	50	50	82	265	192	73.0	7860

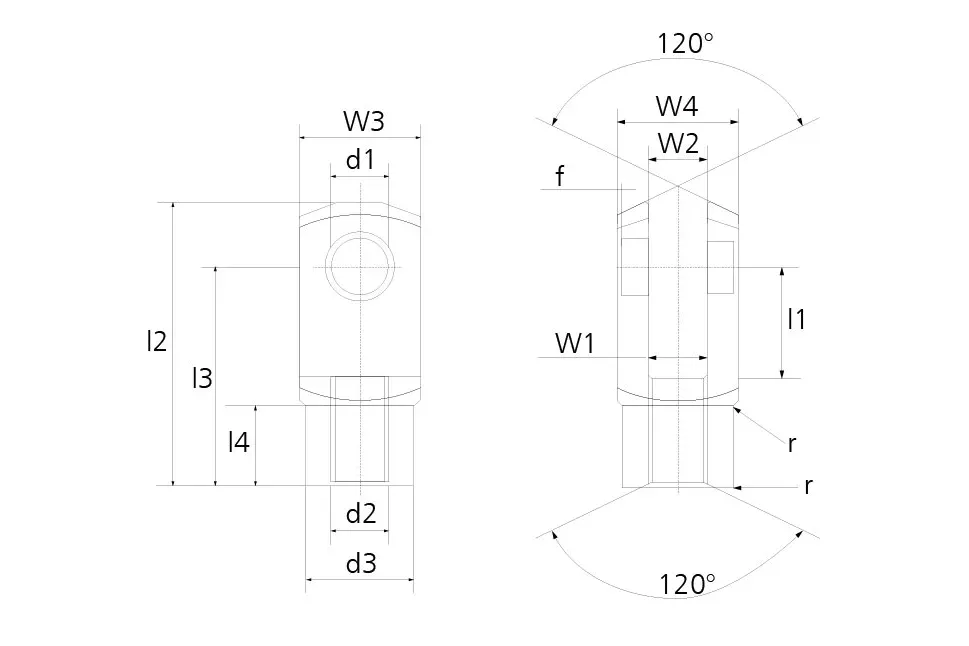

Plano técnico

G series metric clevis technical drawing

Fabricación de horquillas a medida

Horquillas roscadas a medida, yokes y piezas de horquilla

Más allá de las cabezas de horquilla estándar, SYZ fabrica horquillas a medida para competición, dirección, suspensión, maquinaria agrícola y conjuntos de bieletas industriales.

Horquilla de buggy / horquilla de correa límite

Material: Acero al carbono

Acabado: Galvanizado amarillo

Dimensiones: Pulgadas

Horquilla de coche legend

Tipo: Horquilla de brazo A

Material:Acero cromoly 4130

Acabado: Oxidación negra

Dimensiones: Pulgadas

Horquilla para soldar

Material: Acero cromoly 4130 / acero al carbono / titanio

Acabado: Original

Dimensiones: Pulgadas o métrico

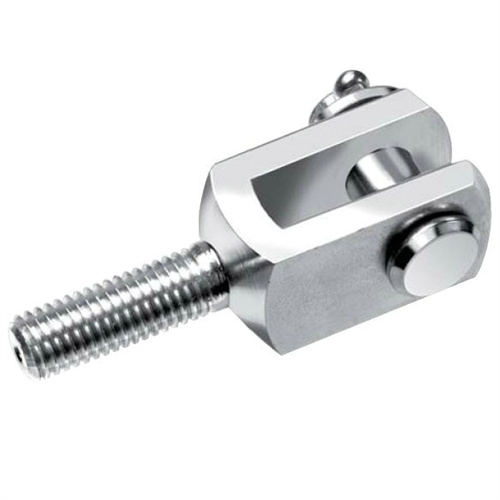

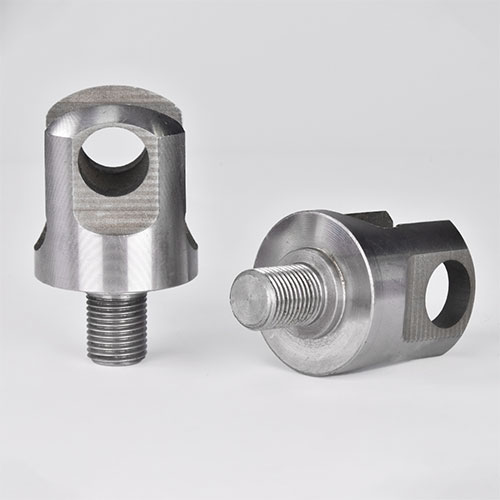

Cabeza de horquilla macho

Material: Acero inoxidable

Acabado: Material en bruto

Dimensiones: Pulgadas o milímetros

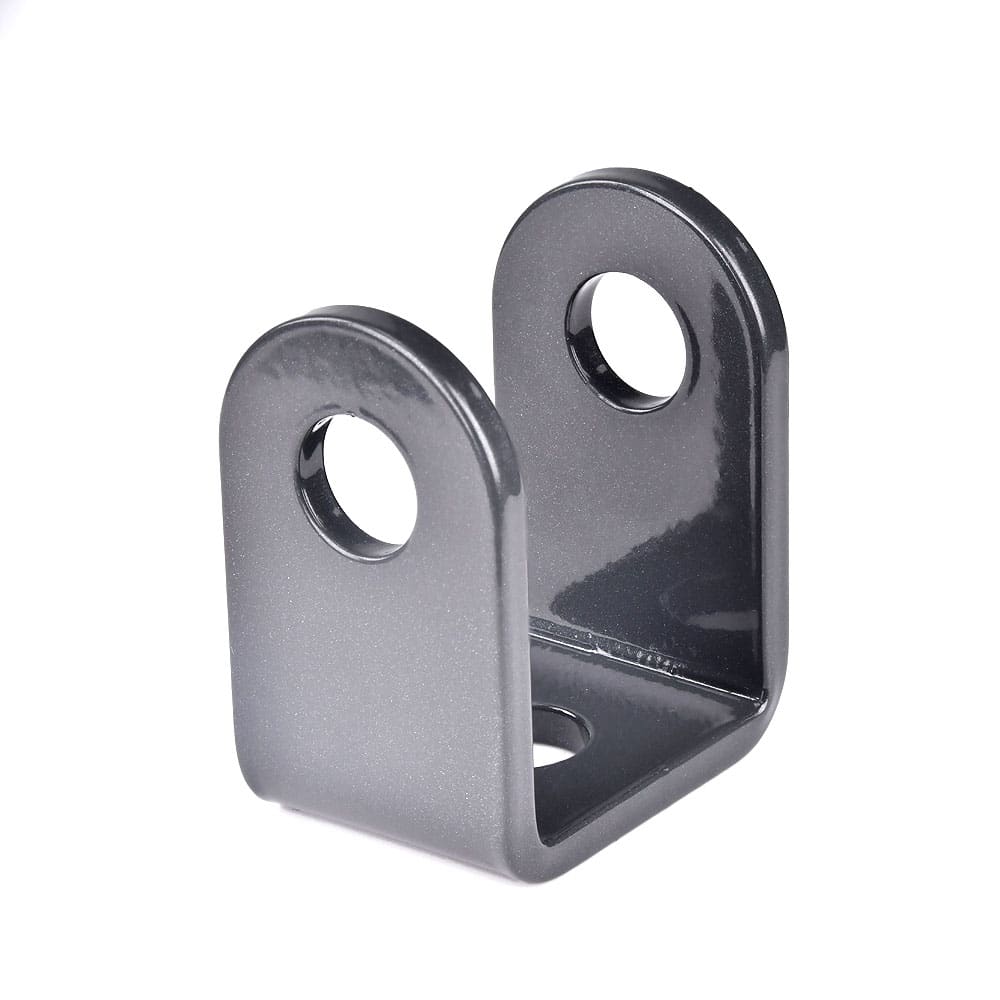

Soporte de horquilla

Material: Acero al carbono

Acabado: Pintura en polvo

Dimensiones: Pulgadas o milímetros

Extremo de yoke forjado

Material: Acero al carbono

Acabado: Galvanizado blanco

Dimensiones: Pulgadas o milímetros

Horquilla de dirección

Material: Personalizado

Acabado: Personalizado

Dimensiones: Personalizado

Horquilla agrícola

Material: Acero forjado

Acabado: Natural / color propio

Dimensiones: Pulgadas o milímetros

Horquilla de cremallera de dirección

Material: Aluminio

Acabado: Anodizado

Dimensiones: Pulgadas o milímetros

Horquilla giratoria de amortiguador

Material: Acero cromoly

Acabado: Galvanizado blanco

Dimensiones: Pulgadas o milímetros

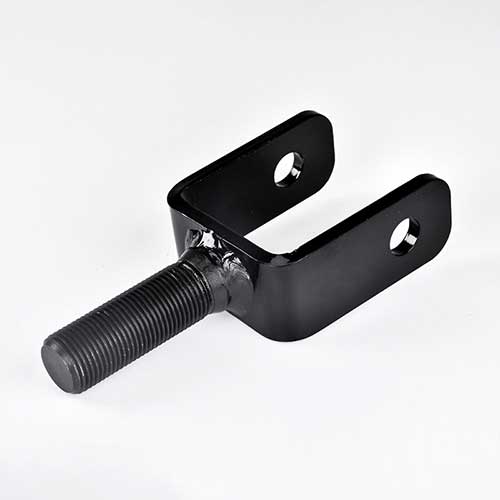

Articulación de horquilla

Material: Acero al carbono

Acabado: Personalizado

Dimensiones: Personalizado

Especificaciones CR / CL Especificaciones serie G

Calidad de fabricación

Detalles de fabricación de horquillas que afectan al ajuste de ensamblaje

Roscas, galvanizado, marcado y tolerancias de la horquilla se controlan para mantener la consistencia de los pedidos al por mayor entre lotes.

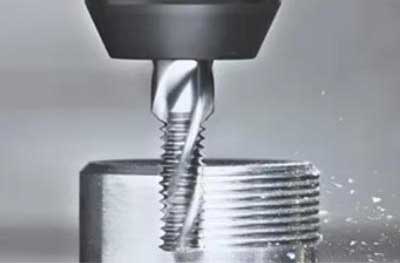

Roscas de precisión

El laminado o corte de roscas de alta precisión garantiza roscas suaves y sin rebabas. Cada lote se inspecciona con calibres pasa/no pasa para un ensamblaje fiable.

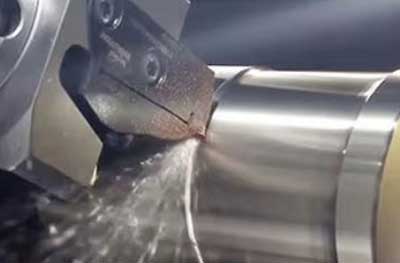

Acabado superficial impecable

Opciones de galvanizado ecológico, aleación cinc-níquel o galvanizado en caliente ofrecen resistencia a la corrosión, con objetivos de 48-96 horas de niebla salina disponibles a petición.

Marcado láser nítido

Números de lote, especificaciones clave o logos del cliente pueden grabarse con láser para trazabilidad e identificación más fácil en almacén.

Control estricto de tolerancias

El diámetro del agujero del pasador, la alineación del ojal de horquilla, la separación de la horquilla y la abertura de la mandíbula se controlan para reducir juego lateral, agarrotamiento y retrabajos de montaje.

Opciones de personalización

Materiales, tratamientos superficiales, roscas y tamaños

SYZ puede fabricar piezas de horquilla a medida en función de la carga de su aplicación, la exposición a la corrosión, las tolerancias del plano y los requisitos de ensamblaje.

Opciones de material

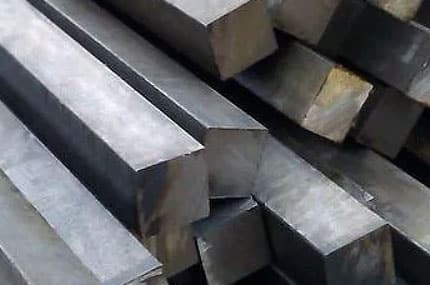

Acero al carbono

1018 / 1020 / 1045 / A3 / Q235, etc.

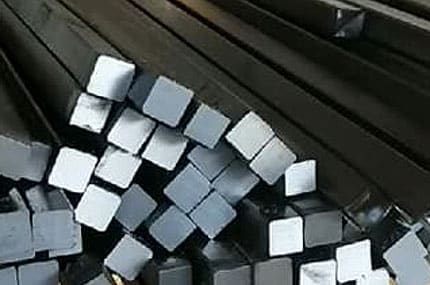

Acero cromoly

4130 / 4140 / 4340 / 8620 / 8640

Acero inoxidable

303 / 304 / 316 / 17-4, etc.

Aleación de aluminio

5052 / 6061 / 6063 / 6082 / 2017 / 7075, etc.

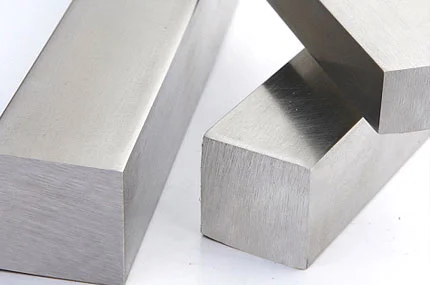

Titanio

TA2 / TC4 (Ti-6Al-4V)

Opciones de tratamiento superficial

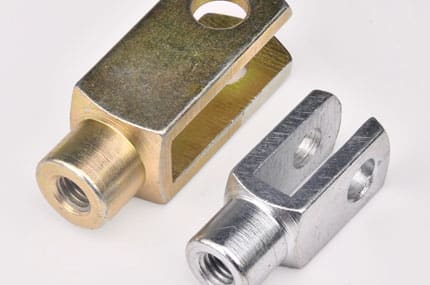

Galvanizado blanco / amarillo

Protección anticorrosión de uso general para piezas de horquilla de acero.

Cromado duro pulido

Opción de superficie resistente al desgaste para piezas de bieleta seleccionadas.

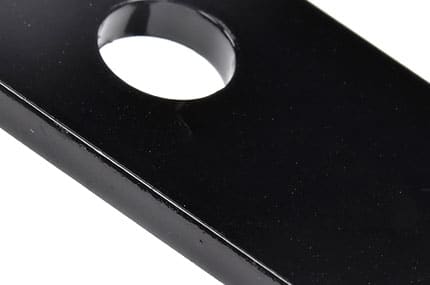

Tratamiento de oxidación negra

Acabado oscuro para hardware de automovilismo y maquinaria.

Pintura en polvo

Opción de recubrimiento de color para soportes y horquillas fabricadas de gran tamaño.

Material en bruto

Acabado en bruto o mecanizado para acero inoxidable, aluminio, titanio o piezas para soldar.

Opciones de rosca y tamaño

Rosca hembra izquierda/derecha

Serie G métrica y articulaciones de horquilla hembra a medida.

Rosca macho izquierda/derecha

Cabezas de horquilla CR/CL y horquillas macho roscadas a medida.

Tamaños métricos

Dimensiones métricas tipo DIN y según plano.

Tamaños en pulgadas

Dimensiones de horquilla para bieletas, competición, dirección y agricultura de EE. UU.

Comparación

Horquilla vs. rótula vs. articulación de bola

Las cabezas de horquilla desempeñan un papel clave en las bieletas mecánicas, especialmente cuando la conexión debe pivotar alrededor de un eje de pasador definido. El estilo de articulación adecuado depende del movimiento angular, la libertad de alineación y la resistencia de ensamblaje que requiere su diseño.

Estilo de articulación	Perfil de movimiento	Método de conexión	Mejores aplicaciones	Cuándo no usarlo
Cabeza de horquilla / articulación de horquilla	Movimiento de bisagra de eje único alrededor de un pasador de horquilla	Horquilla en U, ojal de horquilla, taladro transversal y pasador	Vástagos de cilindro, bieleta de freno, maquinaria plana, varillas de mando	Aplicaciones que necesitan desalineación angular continua

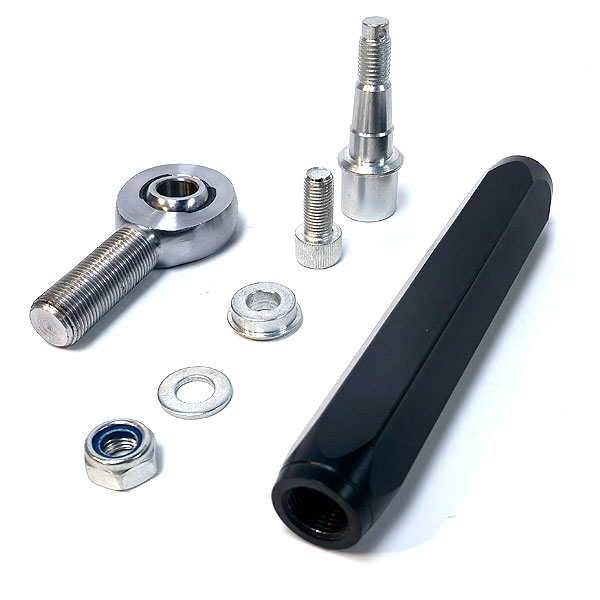

Rótula / junta heim	Articulación esférica multieje	Taladro esférico montado con perno o espárrago	Eslingas de suspensión, brazos de dirección, bieletas desalineadas	Articulaciones planas simples donde una horquilla rígida es más económica
Articulación de bola	Movimiento angular compacto multieje	Perno de bola sujeto en un alojamiento de casquillo	Mandos de acelerador, bieletas pequeñas, desconexiones rápidas	Conjuntos pesados de horquilla que requieren conexión de pasador de horquilla

Aplicaciones

Aplicaciones típicas de horquillas y normas de referencia

Las piezas de horquilla estándar y a medida se utilizan en sistemas de bieletas agrícolas, industriales, de dirección y de actuadores. Las normas de referencia identifican la base de diseño; las dimensiones finales, cargas y requisitos de cumplimiento se confirman con su plano y aplicación.

Horquilla de enganche agrícola

Referencia: Plano del cliente con referencia a ASAE S278 / ISO 730

Conjuntos de horquilla de desconexión rápida y resistentes a la corrosión con opciones de pasador de bloqueo.

Materiales: Acero al carbono, galvanizado en caliente o electrogalvanizado

Horquilla DIN industrial

Referencia: Plano del cliente con referencia a DIN 71752 / ISO 8140

Alta precisión de rosca y tolerancias ajustadas para vástagos de cilindro y bieletas de actuador.

Materiales: Acero al carbono medio C45, fosfatado o galvanizado

Horquilla de dirección y suspensión

Referencia: Plano del cliente + revisión de ingeniería

Diseño de servicio pesado para conjuntos de bieletas vehiculares de alta resistencia y resistencia a la fatiga.

Materiales: Acero de aleación forjado en caliente

Horquilla métrica de cilindro

Referencia: DIN 71752 / plano del cliente

Alta precisión dimensional y ensamblaje sencillo para vástagos de cilindro neumáticos o hidráulicos.

Materiales: Acero inoxidable 304 / 316

Componentes de ensamblaje

Pasadores de horquilla y clips de retención

Complete el conjunto de extremo de horquilla con el pasador y método de retención que coincida con la pestaña de acople, el entorno de servicio y el plan de mantenimiento. SYZ puede cotizar el cuerpo de horquilla con el pasador, arandela, chaveta o pasador de resorte requerido.

Dos opciones comunes: El Tipo 1 usa pasador de horquilla, arandela y chaveta; el Tipo 2 usa un pasador de resorte de horquilla. Confirme el diámetro del pasador, la longitud de agarre, la alineación de los agujeros y el acceso de retención en el plano.

Fabricación de precisión desde 1999

Producción de horquillas con trazabilidad para programas OEM

Producción certificada ISO 9001:2015 con trazabilidad por lote e inspección basada en planos. Comparta su cantidad anual y los puntos de control requeridos para confirmar el proceso correcto y el plan de inspección.

ISO 9001:2015

Controles del sistema de calidad para producción repetitiva e inspección documentada.

Desde 1999

Experiencia a largo plazo en mecanizado y fabricación de componentes de bieletas.

SSOT: 25 / 20

Objetivo de producción estándar 25 días; objetivo de muestras 20 días, confirmado con el presupuesto.

Complete la bieleta

Componentes de bieleta relacionados

Combine cabezas de horquilla con los componentes de acople que controlan longitud, alineación e instalación de cilindro o dirección.

Ojales de varilla

Ojales de vástago de cilindro y extremos forjados de eje único.

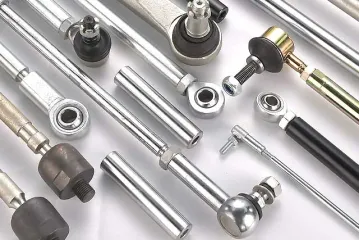

Standard and custom linkage rod assemblies

Varillas de bieleta

Barras de conexión LCR con opciones de extremo de horquilla.

Contratuercas

Ferretería de bloqueo para conjuntos roscados ajustables.

Turnbuckles & Hex Bars technical layout overview

Tensores

Ferretería de ajuste de longitud para bieletas tensadas.

Heavy-duty heim-joint steering tie rod kit

Terminales de tirante

Conjuntos de tirante para bieletas de dirección y mando.

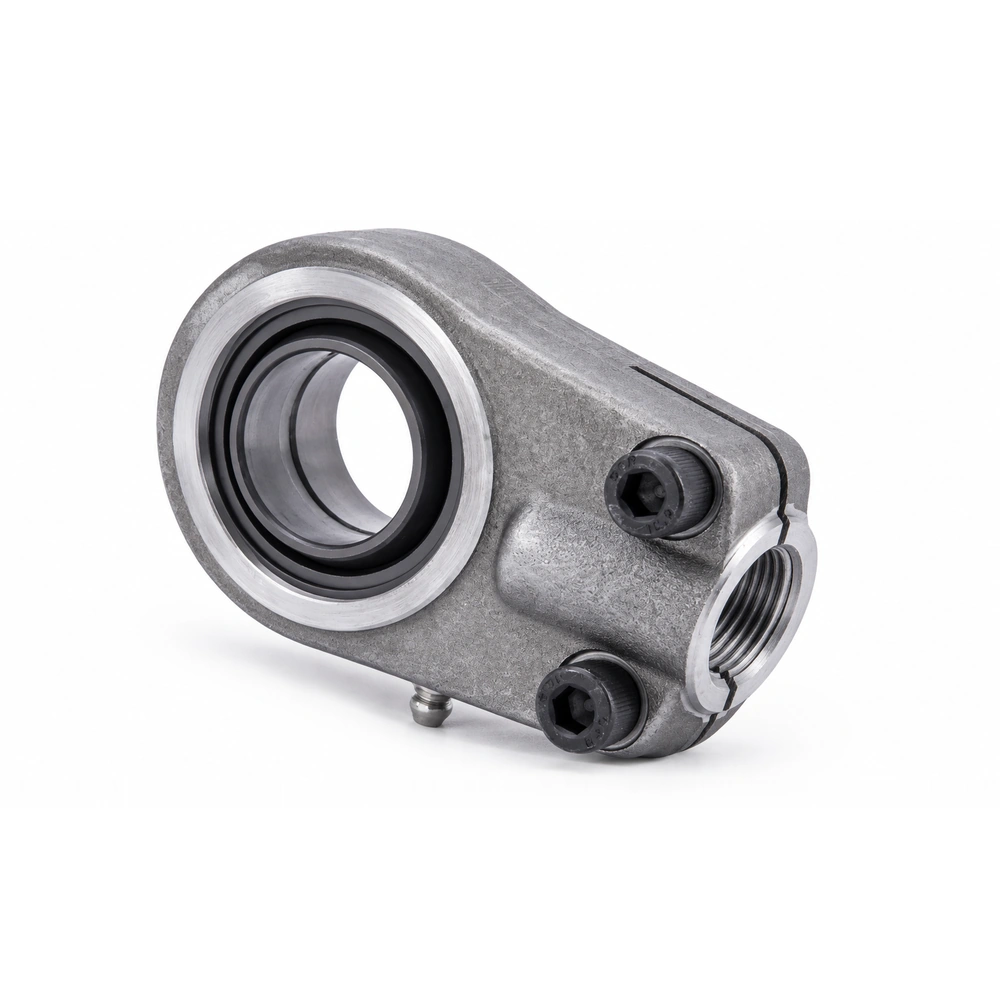

HCR20U hydraulic cylinder rod end bearing

Cabezas de bieleta para cilindros hidráulicos

Serie HCR y opciones de ojal para conexiones de cilindro.

FAQ

Preguntas comunes sobre horquillas

¿Cuál es la diferencia entre una cabeza de horquilla y un rodamiento de rótula?

Una cabeza de horquilla usa horquilla y pasador para rotación de eje único. Un rodamiento de rótula usa una bola esférica para desalineación angular multieje. Use una horquilla cuando la bieleta se mueve en un plano fijo.

¿Qué significa CR / CL en las cabezas de horquilla en pulgadas?

CR normalmente indica rosca a derechas y CL rosca a izquierdas. Emparejar piezas roscadas a derechas e izquierdas permite ajustar la longitud de la bieleta girando la varilla de conexión.

¿Puede SYZ suministrar articulaciones de horquilla DIN 71752 con pasadores y clips?

Sí. Las articulaciones de horquilla de la serie G pueden suministrarse con pasador de horquilla, arandela, chaveta o pasador de resorte según el requisito de su conjunto.

¿Cómo dimensionar una horquilla para mi aplicación?

Confirme el tamaño y sentido de la rosca, el diámetro del pasador de horquilla, el ancho de la separación de la horquilla, el grosor de la pestaña de acople y la dirección de la carga. Si envía un plano, SYZ puede verificar las dimensiones clave antes de cotizar.

¿Pueden fabricar horquillas a medida a partir de planos o muestras?

Sí. SYZ puede producir horquillas a medida, horquillas de dirección, horquillas para soldar, extremos de yoke, soportes y componentes de horquilla roscados especiales a partir de planos, muestras o especificaciones objetivo.

¿Qué materiales y acabados están disponibles?

Las opciones comunes incluyen acero al carbono, acero cromoly, acero inoxidable, aleación de aluminio y titanio. Los tratamientos superficiales incluyen galvanizado, oxidación negra, cromado duro, pintura en polvo y acabado mecanizado en bruto.

¿Cuáles son los plazos estándar de producción y de muestras?

El objetivo estándar de planificación es 25 días para producción y 20 días para muestras, sujeto a material, acabado, cantidad, aprobación del plano y requisitos de inspección.

Herramientas de ingeniería

Calculadoras para esta familia de productos

Calculadora de capacidad de corte de pernos

Estime la capacidad de corte simple y doble de un pasador o perno.

Calculadora de precarga y par de apriete

Estime el par de apriete para ferretería de uniones atornilladas.

Guías del comprador

Guías del comprador para esta familia de productos

Cabezas de bieleta de horquilla

Horquilla en U con taladro transversal para pivotes de cilindro y bieleta de eje único.

Venta directa de fábrica

Solicitar presupuesto de horquillas

Envíenos sus tamaños de rosca, diámetros de pasador, materiales, cantidades y planos. Responderemos con precios y recomendaciones de producción.
