Las cabezas de bieleta no son componentes que se repartan de forma arbitraria por una máquina agrícola. Cualquier persona que haya trabajado con sembradoras o implantadoras —ya sea en el diseño, el aprovisionamiento o el desmontaje al final de la campaña— sabe que la mayoría de las articulaciones siguen apoyándose en pasadores simples y bisagras básicas por una buena razón.
Dicho esto, hay algunos puntos donde esas soluciones simples dejan de ser «suficientemente buenas».
Cuando las cargas dejan de comportarse de manera estable, la geometría empieza a variar durante la carrera o una avería podría arrastrar consigo un costoso sistema hidráulico, los ingenieros recurren a las cabezas de bieleta, no porque sean elegantes, sino porque toleran mejor la realidad.
Este artículo examina tres zonas habituales de las sembradoras donde las cabezas de bieleta se utilizan con regularidad en la práctica y, lo que es más importante, por qué acaban empleándose allí.
1. Cilindros hidráulicos de fuerza descendente
Si ha trabajado con implantadoras de precisión, ya sabe lo implacable que resulta mantener una profundidad de siembra uniforme. Con solo unos milímetros de desviación, la uniformidad de emergencia del cultivo empieza a deteriorarse rápidamente.
Por eso las implantadoras modernas de gama alta recurren a sistemas hidráulicos de fuerza descendente independientes. Cada cuerpo de siembra se mantiene presionado contra el suelo mediante un cilindro hidráulico dedicado que reacciona constantemente a los cambios del terreno.
Sobre el papel, ese cilindro solo debería soportar carga axial.
En el campo, nunca es así.
¿Cuáles son los desafíos de operación?
Una vez que la implantadora está en movimiento, varios factores se acumulan al mismo tiempo:
- Las condiciones del terreno son desiguales, incluso en campos «buenos»
- Los cuerpos de siembra experimentan una resistencia lateral pequeña pero persistente
- Los bastidores se flexionan ligeramente, especialmente en las barras portaútiles más anchas
El resultado es predecible: el cilindro sufre carga lateral y desalineación angular, quiera el diseñador o no.
¿Por qué se utilizan cabezas de bieleta?
Si ambos extremos del cilindro se conectan con pasadores rígidos, esas cargas laterales no tienen adónde ir salvo hacia el vástago del pistón y los sellos. Con el tiempo, esto suele manifestarse como:
- Ligera desviación del vástago del pistón
- Desgaste prematuro de los sellos
- Fugas de aceite difíciles de diagnosticar hasta que ya se han convertido en un problema
Añadir una cabeza de bieleta —o un rodamiento oscilante prensado— en el ojo del cilindro cambia la trayectoria de la carga. En lugar de luchar contra la desalineación, la articulación la absorbe. El cilindro puede seguir el movimiento natural del cuerpo de siembra mientras el vástago del pistón sigue haciendo aquello para lo que fue diseñado: soportar fuerza axial.
Por experiencia, esta elección tiene muy poco que ver con exprimir más rendimiento. Se trata de proteger un sistema hidráulico caro, sensible y que no perdona una vez que comienzan la contaminación o el daño de los sellos.

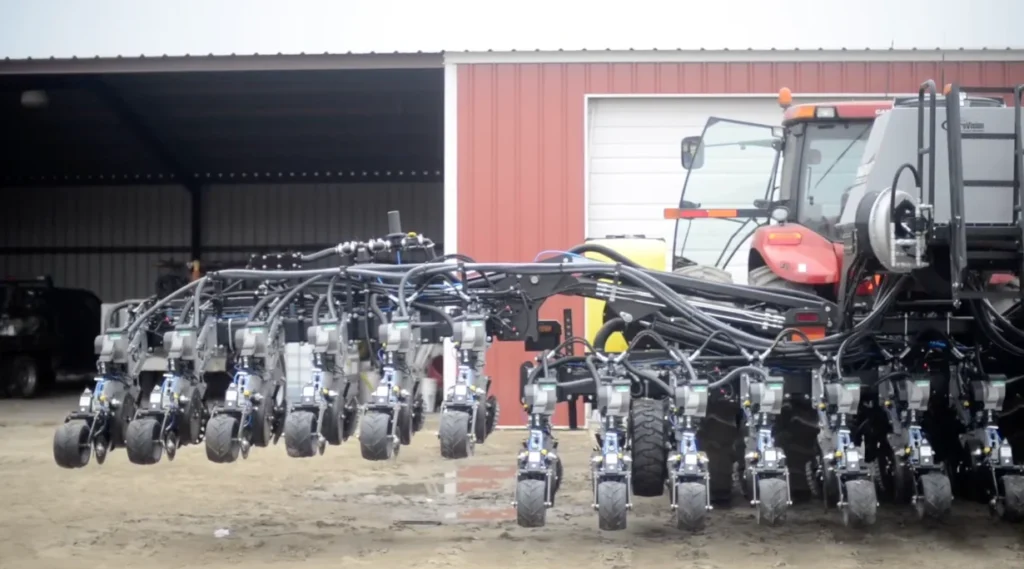

2. Sistemas de plegado de alas
Cuando se pasa a sembradoras neumáticas grandes e implantadoras anchas, el transporte se convierte en la verdadera restricción. Los cuarenta pies se convierten en sesenta, los sesenta en ochenta, y de pronto las alas plegables ya no son opcionales.
Esos sistemas de plegado se encuentran entre las estructuras más cargadas de toda la máquina.
¿Cuáles son los desafíos de operación?
Durante el plegado y desplegado:
- Se levantan varias toneladas de acero mediante cilindros hidráulicos
- La geometría cambia continuamente a lo largo de la carrera
- La alineación perfecta entre cilindro, pivote y bastidor simplemente no existe
Incluso con un diseño cuidadoso, nada se mantiene perfectamente coaxial durante todo el movimiento.
¿Por qué se utilizan cabezas de bieleta?
Las conexiones rígidas en estos puntos tienden a fallar rápidamente y sin previo aviso. Cuando la geometría se desplaza bajo carga, algo tiene que ceder. En las máquinas reales, eso suele significar:
- Pasadores cortados
- Orejetas de montaje agrietadas o desgarradas
- Cilindros hidráulicos soportando cargas de flexión para las que nunca fueron diseñados
Aquí es donde entran en juego las cabezas de bieleta grandes como mecanismo controlado para evitar fallos. Se comportan como juntas universales de servicio pesado, permitiendo que el cilindro empuje con varias toneladas de fuerza al tiempo que absorben la torsión del bastidor y la deriva de alineación.
Esta es una de esas aplicaciones en las que la calidad de la cabeza de bieleta importa de verdad. Las cargas admisibles, el tratamiento térmico y la integridad del alojamiento se ponen de manifiesto rápidamente si no son los correctos.
Una nota sobre las opciones de articulación alternativas
También cabe señalar que las cabezas de bieleta no son la única solución que los ingenieros emplean en estas conexiones hidráulicas.
Según los niveles de carga, el espacio disponible y el enfoque de fabricación, también se ven:
- Horquillas (clevis), cuando los requisitos de articulación son limitados y la geometría está bien controlada
- Rótulas soldables, especialmente en estructuras pesadas donde tiene más sentido soldar al bastidor
Cada opción tiene su lugar. La decisión suele reducirse a cuánta desalineación debe tolerar la articulación, cómo está construida la estructura y cuánto margen quiere el diseñador antes de que las cosas empiecen a romperse.
Cabeza de bieleta vs. horquilla (clevis) vs. casquillo soldable
3. Sistemas de dirección trasera en carros neumáticos
Los carros neumáticos grandes plantean otro desafío: girar sin destruir la estructura del suelo ni forzar al tractor.
Para resolverlo, muchos carros de gama alta emplean dirección trasera pasiva o activa. Estructuralmente resulta familiar —muy similar a la dirección de un automóvil—, pero el entorno de operación es mucho menos indulgente.
¿Cuáles son los desafíos de operación?
Las barras de acoplamiento de la dirección trasera deben gestionar múltiples exigencias a la vez:
- Fuerzas de entrada de la dirección
- Movimiento vertical del eje sobre terreno irregular
- Impactos y vibraciones bajo cargas pesadas
Este es un escenario de manual de movimiento compuesto, y es donde las articulaciones simples tienden a atascarse.
¿Por qué se utilizan cabezas de bieleta?
Las cabezas de bieleta existen precisamente para este tipo de problema. Usarlas en ambos extremos de la barra de acoplamiento de la dirección permite que la bieleta se mueva verticalmente sin alterar la geometría de la dirección.
Cuando todo funciona correctamente:
- El recorrido de la rueda no interfiere con la respuesta de la dirección
- La fuerza de dirección sigue una trayectoria limpia y predecible
- Se evitan atascamientos y pérdida de control
En un carro neumático con carga pesada, un fallo aquí no es solo cuestión de desgaste o ruido. La pérdida de estabilidad direccional puede hacer que el remolque sea impredecible e inseguro, especialmente en terreno irregular o durante el transporte.
Reflexiones finales
Al observar estructuras reales de sembradoras, algo queda claro con bastante rapidez: las cabezas de bieleta se usan con moderación y, por lo general, con una buena razón.
La mayoría de las articulaciones siguen confiando en pasadores rígidos porque son simples, rentables y perfectamente adecuados en condiciones de carga estables. Pero cuando las cargas se vuelven impredecibles, la geometría empieza a moverse a mitad de la operación o el coste del fallo es simplemente demasiado alto, las cabezas de bieleta aportan un nivel de tolerancia que las articulaciones rígidas no pueden ofrecer.
Los cilindros hidráulicos de fuerza descendente, los sistemas de plegado de alas y las bieletas de dirección trasera de los carros neumáticos aquí tratados son buenos ejemplos de dónde demuestran su valor las cabezas de bieleta. No añadiendo complejidad, sino dando a la máquina la flexibilidad suficiente para sobrevivir a las condiciones reales del campo sin sacrificar la fiabilidad a largo plazo.
