Serie ALJM(-T) / ALRSM(-T) / ALJF(-T) — cabezas de bieleta de aluminio de precisión
Serie ALJM(-T) / ALRSM(-T) / ALJF(-T)
Cabezas de bieleta de aluminio de precisión
Diseño de precisión de 3 piezas · aluminio aeronáutico 7075-T6 · revestimiento PTFE opcional
12
Opciones de cabeza de bieleta macho
12
Opciones de cabeza de bieleta hembra
Compatibilidad de marcas
Búsqueda cruzada
Rango completo de especificaciones
Buscar por especificación

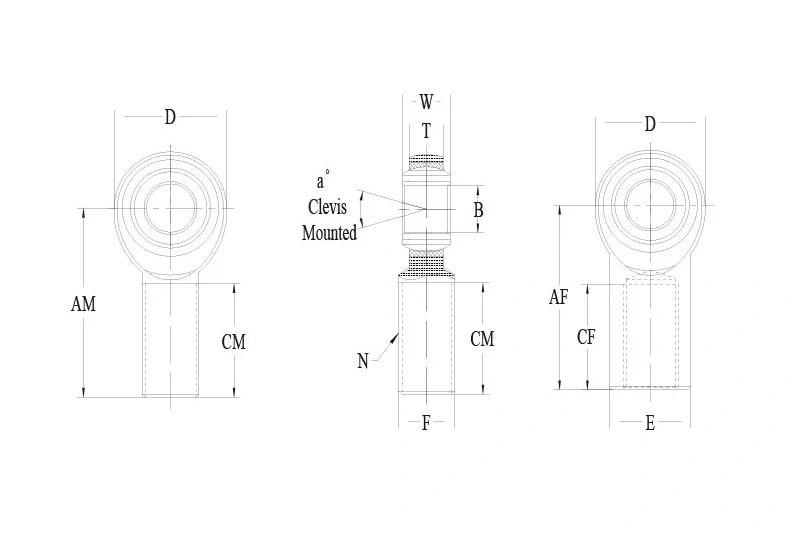

| Tipo | N.º de pieza (derecha) | N.º de pieza (izquierda) | B | D | N | W | T | Bola | AM / AF | CM / CF | A° | Estática | Peso | Cant. | Acción | Detalles |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Macho | ALJMR3(T) | ALJML3(T) | 0.1900 | 0.625 | 10-32 | 0.312 | 0.250 | 0.437 | 1.250 | 0.750 | 13 | 1360 | 0.022 | Ver detalles | ||
| Macho | ALJMR8(T) | ALJML8(T) | 0.5000 | 1.312 | 1/2-20 | 0.625 | 0.500 | 0.937 | 2.438 | 1.500 | 12 | 7698 | 0.140 | Ver detalles | ||
| Macho | ALJMR12(T) | ALJML12(T) | 0.7500 | 1.750 | 3/4-16 | 0.875 | 0.687 | 1.312 | 2.875 | 1.750 | 14 | 13319 | 0.300 | Ver detalles | ||
| Servicio pesado | ALRSM6(T) | — | 0.3750 | 1.125 | 7/16-20 | 0.500 | 0.406 | 0.719 | 2.125 | 1.375 | 10 | 7718 | 0.088 | Ver detalles | ||
| Servicio pesado | ALRSM10(T) | — | 0.6250 | 1.750 | 3/4-16 | 0.750 | 0.562 | 1.125 | 2.875 | 1.750 | 13 | 19240 | 0.317 | Ver detalles | ||
| Hembra | ALJFR3(T) | ALJFL3(T) | 0.1900 | 0.625 | 10-32 | 0.312 | 0.250 | 0.437 | 1.062 | 0.500 | 13 | 1360 | 0.022 | Ver detalles | ||
| Hembra | ALJFR8(T) | ALJFL8(T) | 0.5000 | 1.312 | 1/2-20 | 0.625 | 0.500 | 0.937 | 2.125 | 1.062 | 12 | 7006 | 0.186 | Ver detalles | ||
| Hembra | ALJFR12(T) | ALJFL12(T) | 0.7500 | 1.750 | 3/4-16 | 0.875 | 0.687 | 1.312 | 2.875 | 1.562 | 14 | 13319 | 0.414 | Ver detalles |
Especificaciones técnicas
- Bola: Acero de rodamientos 52100, rectificado de precisión, con tratamiento térmico y cromado duro para una articulación suave y resistencia al desgaste.
- Pista: Acero de aleación con opción de revestimiento PTFE y galvanizado para una articulación precisa y de baja fricción.
- Cuerpo: Aluminio aeronáutico 7075-T6, anodizado en color rojo o negro. Otros colores disponibles a solicitud.
Notas
- Configuraciones de espárrago disponibles: Añada «S» al sufijo, ejemplo: ALJMR12S.
- Revestimiento de teflón: Añada «T» al sufijo, ejemplo: ALJMR12T.
- Colores disponibles: Rojo, negro, natural, morado, azul, verde y rosa.
