El entorno de trabajo de un tractor agrícola es una pesadilla mecánica. La tracción pesada de los aperos, el terreno irregular y la carga cíclica continua generan desalineación compleja, cargas de impacto y flexiones estructurales dentro de los sistemas de enlace. En estas condiciones, las conexiones rígidas simples suelen fallar porque no pueden liberar las tensiones internas, lo que provoca fracturas o deformaciones.
Precisamente por esto, las cabezas de bieleta —y su componente principal, el rodamiento esférico— son indispensables en la maquinaria agrícola. Hacen mucho más que soportar cargas: actúan como «fusibles flexibles» dentro del sistema mecánico.
En este artículo, analizamos la lógica de aplicación de estos componentes en cuatro sistemas críticos del tractor.
**Terminología técnica: cabeza de bieleta frente a rodamiento esférico
Para comprender plenamente las decisiones de ingeniería que se analizan a continuación, debemos distinguir entre dos términos que a menudo se usan como sinónimos:

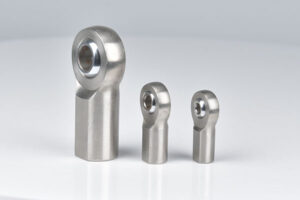

Cabeza de bieleta: Es un conjunto. Consta de una carcasa con vástago roscado macho o hembra que aloja un rodamiento esférico. Su principal ventaja es la facilidad de instalación y el ajuste de la longitud del enlace.
Rodamiento esférico (SPB): Es la unidad central de «bola y pista exterior» sin vástago. En aplicaciones de carga extremadamente alta, los ingenieros suelen prescindir de la cabeza de bieleta roscada y prensan este rodamiento directamente en una carcasa o en la horquilla del cilindro para evitar una posible rotura en la raíz de la rosca.
1. El sistema de enganche de tres puntos
El enganche de tres puntos es la interfaz principal entre el tractor y el apero. Debe realizar dos tareas aparentemente contradictorias: soportar cargas estáticas y dinámicas enormes manteniendo al mismo tiempo una gran capacidad de ajuste y de adaptación al terreno. Para lograrlo, la tecnología de cabezas de bieleta se aplica en tres áreas clave:

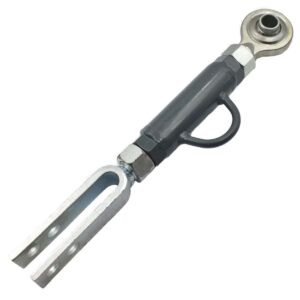

Tirante de elevación ajustable
El tirante de elevación conecta el brazo hidráulico de elevación con el brazo inferior y se encarga del nivelado del apero (por ejemplo, garantizar que el arado quede asentado de manera uniforme). El mecanismo de ajuste suele ser una bieleta vertical roscada. Al moverse el brazo de elevación, se produce un movimiento angular complejo entre el tirante y el brazo inferior. Un pasador rígido no puede absorber esta desalineación multiaxial. Por ello, los tirantes de elevación de alto rendimiento suelen integrar en su extremo inferior una articulación tipo horquilla o una cabeza de bieleta, lo que permite ajustar la longitud y compensar la desviación angular para evitar flexiones.
Brazo estabilizador ajustable
Situados a los lados de los brazos inferiores, los estabilizadores controlan el balanceo lateral del apero. Durante el trabajo necesitan cierta libertad para que el apero siga el surco; durante el transporte deben quedar bloqueados para evitar que el apero golpee los neumáticos. Esta carga cíclica de tracción-compresión exige puntos de conexión duraderos. Los tractores modernos utilizan aquí ampliamente cabezas de bieleta de servicio pesado, que resisten impactos laterales y facilitan el tensado mediante el cuerpo tensor.
Tercer punto (brazo superior)
En su función de «tercer punto», el brazo superior ajusta la inclinación del apero (ángulo de ataque). Esta es la aplicación clásica de las cabezas de bieleta. Ambos extremos del brazo superior deben ofrecer una capacidad de desalineación considerable. Cuando el terreno ondula y el apero cabecea hacia adelante o hacia atrás respecto al tractor, la cabeza de bieleta gira como una junta universal, garantizando que la fuerza se transmita siempre de forma axial. Con una conexión rígida, en el instante en que el apero se incline, enormes fuerzas de flexión partirían la rosca.
2. Sistemas de dirección articulada
En tractores 4WD de alta potencia, la dirección articulada se apoya en cilindros hidráulicos que separan y acercan los bastidores delantero y trasero. Las condiciones de trabajo son aquí radicalmente distintas, definidas por cargas radiales extremas.
Por qué dominan aquí los rodamientos esféricos Cuando un tractor pesado se hunde en barro profundo e intenta girar, la fuerza de compresión sobre los puntos de pivote es inmensa. Una cabeza de bieleta roscada estándar puede convertirse aquí en un punto débil, ya que la tensión se concentra en la raíz de la rosca. Por ello, en los modelos de servicio pesado, los ingenieros suelen especificar rodamientos esféricos (SPB) prensados directamente en el ojo del cilindro o en los puntos de bisagra del bastidor. Aunque este diseño es más difícil de instalar que una cabeza de bieleta roscada, ofrece una resistencia estructural superior. Combinado con gargantas de lubricación optimizadas, evita que la pista del rodamiento sufra deformación plástica («aplastamiento») bajo oscilación de alta presión y baja velocidad.
3. El sistema de dirección (eje delantero)
En tractores convencionales de eje delantero, las barras de dirección y las bielas de mando son la conexión crítica para la seguridad entre el volante y las ruedas. Los retos principales aquí son las cargas de impacto y la contaminación.
Combatir el efecto de «pasta abrasiva» Como componente de precisión más cercano al suelo, las cabezas de bieleta de dirección están expuestas constantemente al barro y la arena. Si el retén falla, las partículas abrasivas entran en la carcasa y se mezclan con la grasa, formando el típico efecto de «pasta abrasiva» que acelera el desgaste de la bola y la pista.
En el campo de la ingeniería de rodamientos, el impacto destructivo de la contaminación se ha estudiado de forma sistemática. Por ejemplo, en el modelo de modificación de vida de la ISO 281 para rodamientos rodantes, cuando el lubricante está contaminado con partículas duras sin un aislamiento eficaz, el factor de contaminación ($e_c$) se deteriora considerablemente, pudiendo reducir la vida a la fatiga real a menos del 10% del valor teórico [1].
Aunque las cabezas de bieleta pertenecen al sistema de contacto deslizante y su mecanismo de fallo difiere del de los rodamientos rodantes, la tendencia del daño causado por los contaminantes en entornos agrícolas severos es altamente consistente. Por ello, para los sistemas de dirección exteriores, un fuelle de goma duradero y una estrategia de mantenimiento que incluya el purgado regular de grasa mediante racores de engrase son obligatorios, no opcionales.
[1] Referencia: ISO 281:2007 Rodamientos rodantes — Cargas dinámicas básicas y vida nominal (discusión del factor de contaminación).
4. Varillajes de mando de la cabina
Al pasar al interior de la cabina, los requisitos de los varillajes del acelerador, el embrague y las palancas hidráulicas giran 180 grados. El objetivo ya no es la fuerza bruta, sino la precisión y la sensación de mando.
La preferencia por el diseño sin mantenimiento A los operadores les molestan dos cosas dentro de la cabina: llevar la pistola de grasa sobre el tapizado y una sensación de pedal «pegajosa» o inconsistente. Por eso, la elección estándar aquí es una cabeza de bieleta con revestimiento de PTFE (teflón). El recubrimiento de PTFE ofrece un coeficiente de fricción bajo y constante, eliminando el efecto «stick-slip» metal-metal. Esto garantiza una respuesta suave y lineal para el operador. Y lo más importante: este diseño sin mantenimiento no requiere lubricación durante toda la vida útil del componente, manteniendo limpia la cabina.
Guía rápida de selección
Estos cuatro escenarios demuestran que no existe una cabeza de bieleta «universal» para maquinaria agrícola. Solo al comprender las condiciones reales específicas de cada posición podemos tomar la decisión de ingeniería correcta.
| Área de aplicación | Esfuerzo principal | Desafío clave | Elección típica | Mantenimiento |
|---|---|---|---|---|
| Enganche de tres puntos (tercer punto, etc.) | Tracción/compresión axial | Requiere gran ángulo de desalineación y ajuste de longitud | Cabeza de bieleta (roscada) – Serie de gran desalineación | Engrase regular |
| Dirección articulada | Carga radial extrema | Evitar deformación de la pista y rotura de la rosca | Rodamiento esférico – Prensado, sin vástago roscado | Lubricación central / grasa espesa |
| Dirección delantera (barra de dirección) | Impacto + entrada de barro | La contaminación reduce drásticamente la vida útil (consenso del sector) | Cabeza de bieleta con fuelle – Sellada y reforzada | Purgado de grasa |
| Mandos de cabina | Alta frecuencia / baja carga | Requiere una sensación suave y ausencia de grasa | Cabeza de bieleta con revestimiento PTFE – Serie autolubricante | Sin mantenimiento |
