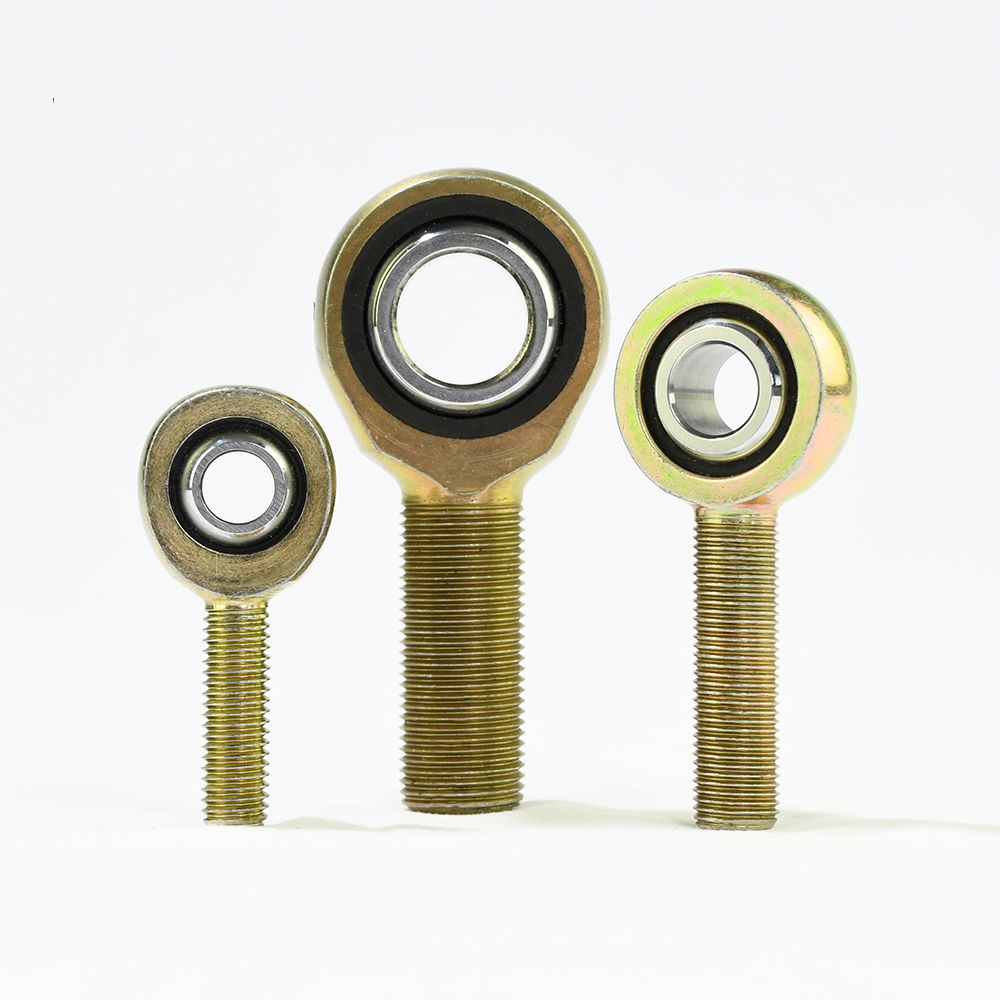

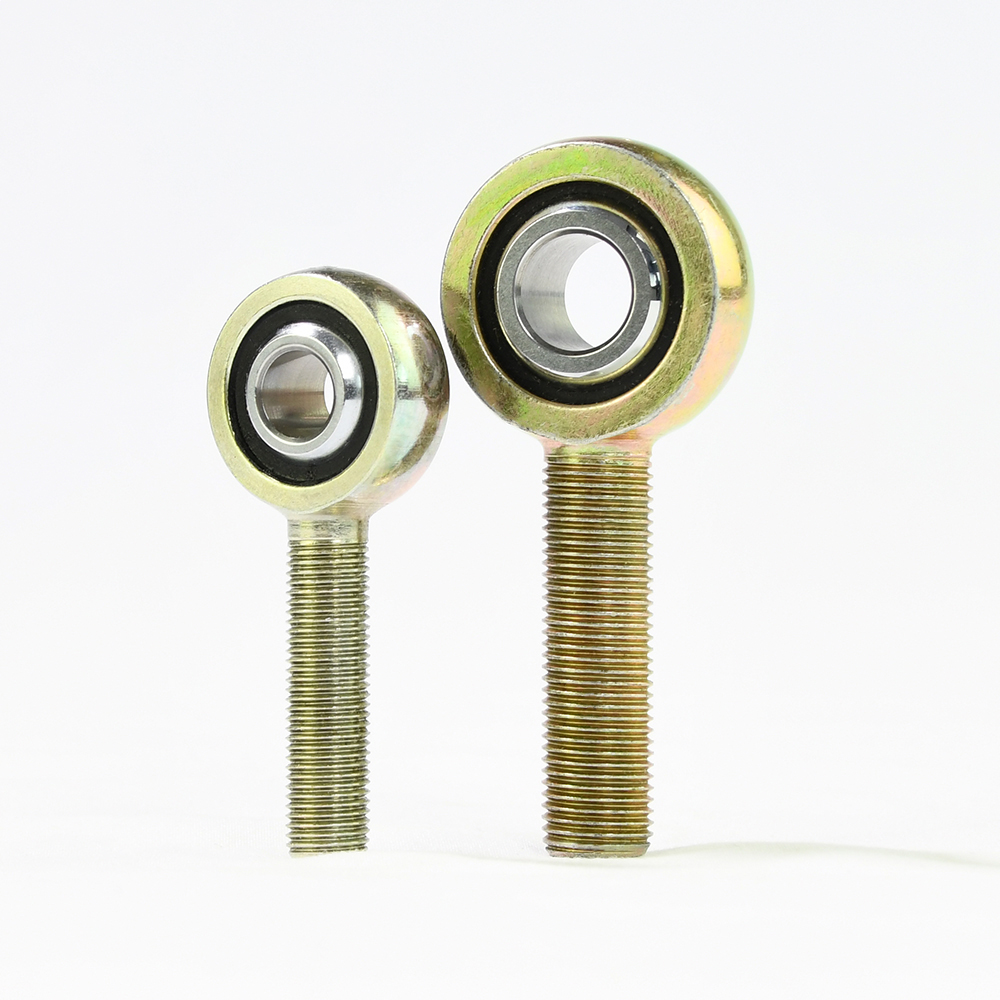

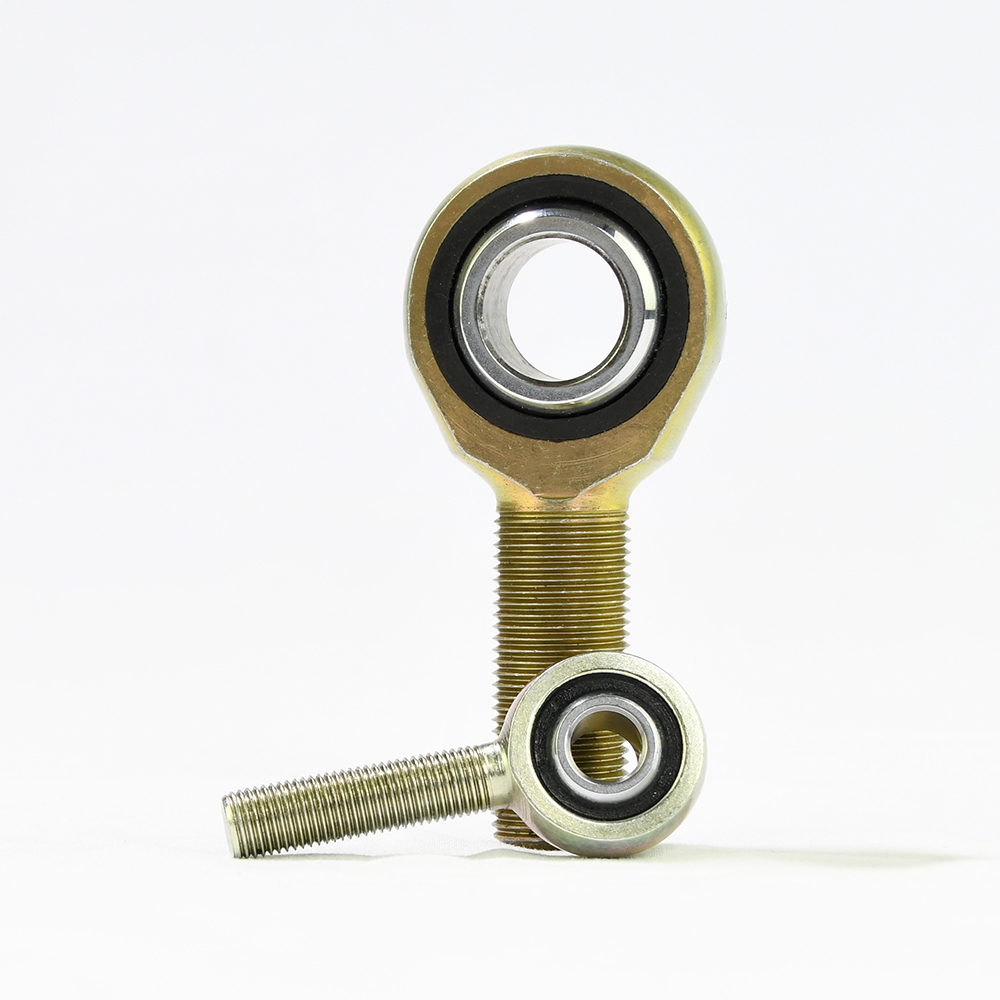

Detalles de terminales de varilla métricos MPM/MPF
| BOLA | RACE | BODY | |||||
| Acero para rodamientos 52100 | INJECTION | ACERO AL CARBONO | |||||
| RECTIFICADO DE PRECISIÓN | MOLDED | CINCADO AMARILLO | |||||
| TRATADO TÉRMICAMENTE | REINFORCED | ||||||
| CROMADO DURO | NAILON CON PTFE | ||||||
Tipo: macho/hembra
Rosca: derecha/izquierda
Tamaños estándar: tipo macho MPMR5-MPMR20 / tipo hembra MPFR5-MPFR20
Disponible en medidas en pulgadas y métricas
Opciones personalizadas: material/tamaño/configuración de espárragos
Tabla de tamaños de terminales de varilla métricos MPM/MPF
Dimensiones en mm
| TERMINAL MPM | B | D | W | T | BOLA | AM/AF | N | CM/CF | a° | ESTÁTICA | APROX. | |
| DERECHA | IZQUIERDA | DIÁM. | DIÁM. | ANCHO | ANCHO | DIÁM. | LONGITUD | ROSCA | LONGITUD | DESAL. | RADIAL | PESO |
| ROSCA | ROSCA | 0.065 | 0.038 | 0.12 | Ref. | Ref. | 0.4 | METRIC | 1 | ÁNGULO | CARGA | (GRAMOS) |
| N.º DE PIEZA | N.º DE PIEZA | -0.012 | -0.038 | -0.12 | -0.4 | MALE | -1 | Ref. | NEWTONS | |||
| MPMR-5M | MPML-5M | 5 | 18 | 8 | 6.00 | 11.10 | 33 | M5 X0.8 | 20 | 13 | 5,000 | 17 |
| MPMR-6M | MPML-6M | 6 | 20 | 9 | 6.75 | 12.70 | 36 | M6 X 1.0 | 22 | 13 | 7,000 | 25 |
| MPMR-8M | MPML-8M | 8 | 24 | 12 | 9.00 | 15.90 | 42 | M8 X 1.25 | 25 | 13 | 9,500 | 43 |
| MPMR-10M | MPML-10M | 10 | 28 | 14 | 10.50 | 19.10 | 48 | M10 X 1.5 | 29 | 13 | 14,500 | 73 |
| MPMR-12M | MPML-12M | 12 | 32 | 16 | 12.00 | 22.20 | 54 | M12 X 1.75 | 33 | 13 | 19,000 | 110 |
| MPMR-14M | MPML-14M | 14 | 36 | 19 | 13.50 | 25.40 | 60 | M14 X 2.0 | 36 | 15 | 20,500 | 160 |
| MPMR-16M | MPML-16M | 16 | 42 | 21 | 15.00 | 28.60 | 66 | M16 X 2.0 | 40 | 15 | 21,500 | 210 |
| MPMR-20M | MPML-20M | 20 | 50 | 25 | 18.00 | 34.90 | 78 | M20 X 1.5 | 47 | 15 | 36,000 | 380 |
| TERMINAL MPF | B | D | W | T | BOLA | AM/AF | N | CM/CF | a° | ESTÁTICA | APROX. | |
| MPFR-5M | MPFL-5M | 5 | 18 | 8 | 6.00 | 11.10 | 33 | M5 X0.8 | 20 | 13 | 5,000 | 17 |
| MPFR-6M | MPFL-6M | 6 | 20 | 9 | 6.75 | 12.70 | 36 | M6 X 1.0 | 22 | 13 | 7,000 | 25 |
| MPFR-8M | MPFL-8M | 8 | 24 | 12 | 9.00 | 15.90 | 42 | M8 X 1.25 | 25 | 13 | 9,500 | 43 |
| MPFR-10M | MPFL-10M | 10 | 28 | 14 | 10.50 | 19.10 | 48 | M10 X 1.5 | 29 | 13 | 14,500 | 73 |
| MPFR-12M | MPFL-12M | 12 | 32 | 16 | 12.00 | 22.20 | 54 | M12 X 1.75 | 33 | 13 | 19,000 | 110 |
| MPFR-14M | MPFL-14M | 14 | 36 | 19 | 13.50 | 25.40 | 60 | M14 X 2.0 | 36 | 15 | 20,500 | 160 |
| MPFR-16M | MPFL-16M | 16 | 42 | 21 | 15.00 | 28.60 | 66 | M16 X 2.0 | 40 | 15 | 21,500 | 210 |
| MPFR-20M | MPFL-20M | 20 | 50 | 25 | 18.00 | 34.90 | 78 | M20 X 1.5 | 47 | 15 | 36,000 | 380 |
Proceso de personalización: seleccione un producto similar — confirme el pedido mínimo — envíe una consulta — mande sus planos o muestras — personalización
Seleccione un producto (si no aparece en el sitio web, elija uno similar) — confirme que la cantidad requerida cumple el pedido mínimo — envíe una consulta con planos o muestras — le responderemos para confirmar los detalles — enviaremos la información a fábrica para iniciar la personalización
Certificados de material verificados antes de iniciar el mecanizado y el ensamblaje.
Las dimensiones críticas se comprueban según el plano o los requisitos de la muestra.
La inspección visual confirma la calidad del acabado, la eliminación de rebabas y la limpieza del conjunto.
Los informes de inspección y la trazabilidad de producción pueden facilitarse bajo petición.
