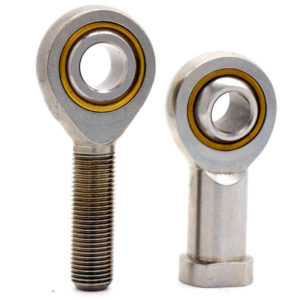

SYZ VM Rod End carbon steel rod ends carbon steel rod ends
CABEZAS DE RóTULA Y ARTICULACIONES HEIM

Rodamientos de cabeza de rótula con pista de bronce y zincado personalizado VM/VF

✓ Certificado ISO 9001
✓ Verificado por SGS
✓ Más de 26 años como fábrica
✓ Listo para OEM / ODM
3-Piece, Sintered Bronze Race, Carbon Steel, Self-lubricating
Ball:52100 Bearing Steel, Precision Ground, Heat Treated, Hard Chrome Plated
Race: Sintered Bronze Oil Impregnated
Body: Carbon Steel, Yellow Zinc Plated Type: Male/Female
Thread: Right/Left
Regular Size: Male Type from VM2-VM20/Female Type from VF2-VF20
Inch Size and Metric Size Both Available
Custom Option: Material/ Size/Stud Configurations/Plating
Solicitar presupuesto →
⚡ Respuesta habitual en 24 horas
MOQ:50 pcs / model
Plazo de entrega:7–15 days
Muestra:Gratis (sin flete)
Pago:T/T · PayPal · L/C
Descripción general

Rodamientos de cabeza de rótula con pista de bronce y zincado personalizado VM/VF: descripción general

Artículo: rodamientos esféricos VM/VF personalizados con casquillo de bronce cincado

BOLA RACE BODY
Acero para rodamientos 52100 BRONCE SINTERIZADO ACERO AL CARBONO
RECTIFICADO DE PRECISIÓN IMPREGNADO DE ACEITE CINCADO PLATEADO
TRATADO TÉRMICAMENTE
CROMADO DURO

Tipo: macho/hembra
Rosca: derecha/izquierda
Tamaños estándar: tipo macho VM3-VM12 / tipo hembra VF3-VF12
Disponible en medidas en pulgadas y métricas
Opciones personalizadas: material/tamaño/configuración de espárragos/recubrimiento

vm vf rod end

Tabla de tamaños de terminales VM y VF

TERMINAL VM B D W T BOLA AM N CM a° ESTÁTICA APROX.
DERECHA IZQUIERDA DIÁM. DIÁM. ANCHO ANCHO DIÁM. LONGITUD ROSCA LONGITUD DESAL. RADIAL PESO
ROSCA ROSCA +0.0025 +0.010 +0.005 +0.005 Ref. +0.015 UNF +0.062 ÁNGULO CARGA (LB)
N.º DE PIEZA N.º DE PIEZA -0.0005 -0.010 -0.005 -0.005 -0.015 3A -0.031 Ref. (LB)
VMR3 VML3 0.1900 0.625 0.312 0.250 0.437 1.250 10-32 0.750 13 1,169 0.03
VMR4 VML4 0.2500 0.750 0.375 0.281 0.500 1.562 1/4-28 1.000 16 2,158 0.04
VMR5 VML5 0.3125 0.875 0.437 0.344 0.625 1.875 5/16-24 1.250 12 2,784 0.07
VMR6 VML6 0.3750 1.000 0.500 0.406 0.719 1.938 3/8-24 1.250 12 3,915 0.11
VMR7 VML7 0.4375 1.125 0.562 0.437 0.812 2.125 7/16-20 1.375 14 4,218 0.16
VMR8 VML8 0.5000 1.312 0.625 0.500 0.937 2.438 1/2-20 1.500 12 6,660 0.25
VMR10 VML10 0.6250 1.500 0.750 0.562 1.125 2.625 5/8-18 1.625 16 7,364 0.38
VMR12 VML12 0.7500 1.750 0.875 0.687 1.312 2.875 3/4-16 1.750 14 11,518 0.60
TERMINAL VF B D W T BOLA AF N CF a° ESTÁTICA APROX.
VFR3 VFL3 0.1900 0.625 0.312 0.250 0.562 1.062 10-32 0.562 13 1,531 0.04
VFR4 VFL4 0.2500 0.750 0.375 0.281 0.750 1.312 1/4-28 0.750 16 2,539 0.06
VFR5 VFL5 0.3125 0.875 0.437 0.344 0.750 1.375 5/16-24 0.750 12 3,133 0.09
VFR6 VFL6 0.3750 1.000 0.500 0.406 0.937 1.625 3/8-24 0.937 12 3,915 0.15
VFR7 VFL7 0.4375 1.125 0.562 0.437 1.062 1.812 7/16-20 1.062 14 4,218 0.2
VFR8 VFL8 0.5000 1.312 0.625 0.500 1.189 2.125 1/2-20 1.187 12 6,660 0.33
VFR10 VFL10 0.6250 1.500 0.750 0.562 1.125 2.500 5/8-18 1.500 16 7,364 0.48
VFR12 VFL12 0.7500 1.750 0.875 0.687 1.312 2.875 3/4-16 1.750 14 11,518 0.72

Proceso de personalización: seleccione un producto similar — confirme el pedido mínimo — envíe una consulta — mande sus planos o muestras — personalización
Seleccione un producto (si no aparece en el sitio web, elija uno similar) — confirme que la cantidad requerida cumple el pedido mínimo — envíe una consulta con planos o muestras — le responderemos para confirmar los detalles — enviaremos la información a fábrica para iniciar la personalización

Productos más vendidos

Main Products ROD ENDSMain Products 4 BAR ROD ENDSMain Products REBUILDABLE JOINTSMain Products ROD END KITS
Main Products HIGH MISALIGNMENT SPACERSMain Products TUBE ADAPTERSMain Products BALL JOINTSMain Products CLEVIS AND YOKE
Main Products LINKAGE ADJUSTERSMain Products SPHERICAL BALLSMain Products JAM NUTSMain Products TUBE CLAMP AND COUPLERS

Main Products COILOVER SLEEVE KITSMain Products SWAY BAR LINKSMain Products RACK ENDSMain Products RADIUS ROD

Main Products TUBESMain Products DOM/CHROMOLY TUBING

Control de calidad

Inspección de cada unidad antes del envío

🔩

Inspección de materia prima

Certificados de material verificados antes de iniciar el mecanizado y el ensamblaje.

🔍

Control dimensional

Las dimensiones críticas se comprueban según el plano o los requisitos de la muestra.

🔬

Inspección superficial

La inspección visual confirma la calidad del acabado, la eliminación de rebabas y la limpieza del conjunto.

📋

Documentación del lote

Los informes de inspección y la trazabilidad de producción pueden facilitarse bajo petición.

Aplicaciones

Aplicaciones: Cabezas de rótula y articulaciones Heim

Varillajes de dirección y suspensión

Las bielas de conexión y los conjuntos de articulaciones Heim proporcionan conexiones ajustables y mantenibles para sistemas de dirección, suspensión y chasis. Ajuste el tipo de articulación, la rosca, los separadores y la alineación al recorrido del mecanismo.

Fabricación para competición y todoterreno

Estos componentes se utilizan ampliamente en montajes de vehículos a medida donde importan la geometría, el ajuste de longitud y las articulaciones reemplazables. Compruebe las cargas de impacto, la desalineación, la orientación de los elementos de fijación y el acceso de mantenimiento.

Mandos industriales y agrícolas

Los varillajes con cabezas de rótula pueden conectar palancas, actuadores y brazos de control en equipos agrícolas e industriales. Seleccione el material, la pista, el sellado y el tratamiento superficial según la contaminación y la oscilación previstas.
