¿Qué es una junta Heim de dos piezas?
Si alguna vez ha manipulado una junta Heim que parecía simplemente una bola prensada dentro de una carcasa metálica, probablemente esté viendo una cabeza de bieleta de dos piezas. Es la versión más sencilla y rentable del mercado, diseñada para priorizar la simplicidad ante todo.
Bola esférica
Carcasa
Como se muestra en la imagen «Cabeza de bieleta de dos piezas con rosca macho» anterior, una junta Heim de dos piezas se compone de solo dos elementos:
- Una bola esférica (normalmente de acero para rodamientos 52100 o acero inoxidable, con tratamiento térmico y rectificado de precisión)
- Una carcasa (cuerpo) que también funciona como pista de rodadura (normalmente de acero al carbono, cromoly o acero inoxidable, a veces galvanizada)
No hay revestimiento interno ni pista de rodadura independiente. La bola se asienta directamente en una cavidad esférica mecanizada dentro del cuerpo. Esta simplicidad es a la vez su fortaleza y su limitación.
En cuanto al diseño de ingeniería, las juntas de dos piezas son lo que llamamos una solución de contacto metal-metal, sin material intermedio que reduzca la fricción o absorba impactos. Esto las hace más vulnerables al desgaste en movimiento continuo, pero también les aporta una sensación sólida y receptiva en aplicaciones estáticas o de baja frecuencia.
- Rentables para tareas de carga baja — Ideales cuando el volumen importa más que el rendimiento ajustado al detalle.
- Ligeras y compactas — Menos piezas, menor masa y fácil integración en diseños reducidos.
- Instalación sin complicaciones — No hay que preocuparse por la orientación del revestimiento ni la precarga de par.
- Toleran ligeras desalineaciones — Siguen permitiendo el movimiento angular en bieletas de mando.
- Sin capa resistente al desgaste — El contacto metal-metal implica un desgaste más rápido en condiciones oscilantes o de carga elevada.
- No aptas para impactos fuertes — Pueden deformarse o aflojarse bajo cargas pesadas o de impacto.
- Sin vuelta atrás — No se pueden reacondicionar. Una vez desgastadas, hay que sustituirlas por completo.
- Tendencia al juego con el tiempo — Especialmente si se usan sin protección contra el polvo en entornos sucios.
En resumen, si diseña para cargas ligeras y entornos limpios, y quiere mantener los costes a raya, la cabeza de bieleta de dos piezas es una opción sólida. Solo conozca sus límites: no espere que resista cargas de suspensión de competición ni vibraciones industriales intensas.
¿Qué es una junta Heim de tres piezas?
Cuando la aplicación se pone seria —piense en deportes de motor, suspensiones todo terreno o movimiento industrial de servicio pesado— entran en escena las juntas Heim de tres piezas. Están diseñadas para ofrecer resistencia, durabilidad y una articulación más fluida bajo esfuerzo real.
Bola esférica
Carcasa
Pista de rodadura

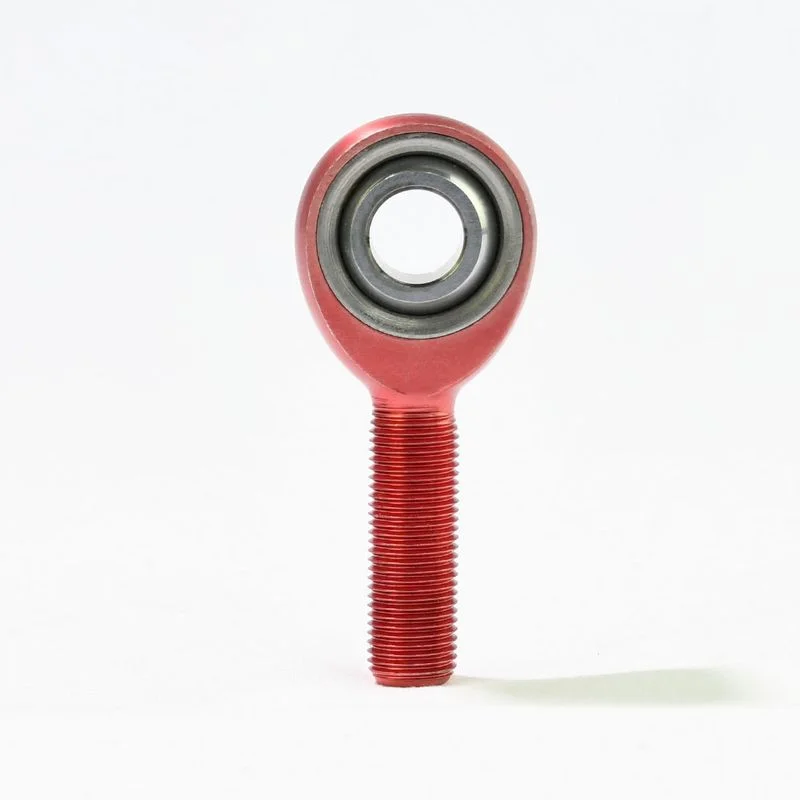

Como se muestra en la imagen «Junta Heim de tres piezas de aluminio anodizado en rojo» anterior, a diferencia de la versión de dos piezas, una junta Heim de tres piezas consta de:
- Una bola esférica, normalmente de acero para rodamientos 52100 o acero inoxidable con tratamiento térmico y rectificado de precisión
- Una pista interior (o revestimiento), situada entre la bola y la carcasa
- Una carcasa (cuerpo), normalmente de acero aleado, acero inoxidable o cromoly, a menudo galvanizada o con recubrimiento de óxido negro
El material de la pista puede variar: puede ser PTFE para autolubricación (aquí explicamos por qué el PTFE se usa habitualmente en cabezas de bieleta), bronce (para retener el aceite) o nailon moldeado por inyección (para menor fricción y ruido). Esta capa intermedia actúa a la vez como distribuidora de carga y barrera contra el desgaste, y ofrece una durabilidad muy superior a la estructura de contacto directo de una junta de dos piezas
Además, estas juntas suelen ir precargadas para ajustarse a tolerancias estrechas, y algunas incluso permiten ajustar el par durante el montaje.
- Alta capacidad de carga — diseñadas para esfuerzos axiales y radiales exigentes
- Duraderas — mayor resistencia al desgaste, especialmente con pistas de PTFE o bronce
- Articulación fluida — ideal para movimientos frecuentes o de alta velocidad
- Ajustabilidad opcional — precarga y control de par disponibles en algunos diseños
- Coste más alto — más componentes, más mecanizado y materiales de mayor grado
- Algo más pesadas — las capas adicionales de material añaden peso
- Excesivas para uso ligero — pueden ser excesivas si no se necesita ese rendimiento
Así que si necesita un rendimiento duradero —especialmente en sistemas que se flexionan, pivotan o transmiten vibraciones— las cabezas de bieleta de tres piezas son la respuesta. Están construidas para aguantar castigo sin desmontarse, y precisamente por eso son la opción predilecta en sistemas de suspensión, vehículos de competición y maquinaria industrial.
¿Qué es una junta Heim moldeada por inyección?
Si trabaja en diseños donde el funcionamiento suave, la amortiguación de vibraciones y la eficiencia de costes importan más que la fuerza bruta, probablemente ya conozca la junta Heim moldeada por inyección. Estas juntas suelen pasar desapercibidas, pero se utilizan ampliamente en equipos de automatización, bieletas de servicio ligero e incluso configuraciones OEM donde la relación precio-rendimiento es clave.
Bola esférica
Carcasa
Pista de rodadura
Como se muestra en la imagen «Junta Heim de tres piezas de aluminio anodizado en rojo» anterior, estructuralmente una junta Heim moldeada por inyección sigue el formato de tres piezas:
- Una bola esférica, normalmente de acero o acero inoxidable, igual que en otros tipos de cabezas de bieleta
- Un revestimiento o pista de rodadura de polímero inyectado, normalmente nailon reforzado con PTFE.
- Una carcasa, estructuralmente similar a la de la junta Heim de tres piezas.
Así que sí: técnicamente es un tipo de junta heim de tres piezas. Sin embargo, por su proceso de fabricación y sus aplicaciones, la mayoría de los ingenieros la tratan como una categoría propia. Menos que por revestimientos intercambiables, se define por el proceso de inyección automatizado, que crea un ajuste sin juego y una excelente amortiguación de vibraciones.
- Amortiguación de vibraciones — El revestimiento inyectado absorbe las vibraciones y el ruido de rodadura, lo que la hace ideal para suspensiones de automóvil.
- Ajuste sin juego — El proceso de moldeo crea un sellado hermético que resiste de forma natural la entrada de suciedad y humedad.
- Sin mantenimiento — Los revestimientos de polímero avanzado (como PTFE/nailon) son autolubricantes y no requieren engrase.
- Eficiente en costes — El moldeo por inyección automatizado reduce considerablemente los costes de producción en pedidos de gran volumen.
- Límites de temperatura — El revestimiento de polímero no soporta el calor extremo que una junta metal-metal sí resiste.
- Deformación del revestimiento — Bajo cargas extremas, el revestimiento de plástico puede comprimirse o deformarse antes que una pista de acero macizo.
- No reacondicionable — La unidad está sellada; una vez desgastada, debe sustituirse por completo.
- Sensibilidad química — El material del revestimiento puede reaccionar ante determinados disolventes industriales agresivos.
En resumen, las cabezas de bieleta moldeadas por inyección son una solución inteligente cuando no va a llevar los componentes al límite, pero aún desea una articulación limpia, baja fricción y una ampliación de producción asequible. Y aunque comparten la arquitectura básica de los diseños de tres piezas, merecen su propia categoría por sus materiales, métodos de moldeo y perfil de rendimiento singulares.
Comparación detallada: estructura, rendimiento y fabricación
Estructura
A simple vista, todos los tipos de junta Heim pueden parecer similares, pero su composición interna cuenta otra historia.
| Tipo | Estructura básica | Revestimiento/Pista | Carcasa |
|---|---|---|---|
| Dos piezas | Bola + carcasa | Ninguno | El cuerpo metálico actúa como pista |
| Tres piezas | Bola + pista + carcasa | PTFE, bronce o nailon | Acero cromoly, acero al carbono, acero inoxidable, aluminio |
| Moldeada por inyección | Bola + pista inyectada + carcasa | Nailon reforzado con PTFE | Acero cromoly, acero al carbono, acero inoxidable, aluminio |
- Para empezar, las juntas de dos piezas son las más sencillas: simplemente una bola prensada directamente en un cuerpo metálico.
- En comparación, las juntas de tres piezas incorporan un revestimiento específico (pista) entre la bola y el cuerpo, lo que mejora el movimiento y la vida útil.
- Por su parte, las juntas moldeadas por inyección siguen la misma configuración, pero utilizan materiales moldeados para formar el revestimiento.
Así que sí, la versión moldeada por inyección es técnicamente una de tres piezas, pero al construirse de forma tan distinta, la mayoría de los ingenieros la tratan como una clase aparte.
Rendimiento
En cuanto al rendimiento, las diferencias van mucho más allá de la estructura.
| Tipo | Capacidad de carga | Fricción | Vida útil | Ruido/Vibración |
|---|---|---|---|---|
| Dos piezas | Baja a media | Alta (metal-metal) | Más corta | Moderado a alto |
| Tres piezas | Media a alta | Baja (con revestimiento) | Larga | Menor ruido |
| Moldeada por inyección | Baja a media | Baja | Moderada | Silenciosa, pero menos estable bajo esfuerzo |
- Las juntas de dos piezas son excelentes para configuraciones estáticas o de movimiento ligero, pero la fricción y el desgaste se acumulan rápidamente.
- Por el contrario, los diseños de tres piezas destacan bajo carga: son los más duraderos y estables durante la articulación de alta frecuencia.
- Para movimientos de menor exigencia, las opciones moldeadas por inyección gestionan bien la articulación, pero no están hechas para trabajos de alto impacto.
Si necesita un movimiento silencioso, suave y limpio, elija la versión moldeada. Si necesita resistencia y vida útil, elija la de tres piezas.
Fabricación
Comprender cómo se fabrica cada tipo de junta heim ayuda a explicar su precio, rendimiento y limitaciones.
| Tipo | Método de fabricación | Coste | Posibilidades de personalización |
|---|---|---|---|
| Dos piezas | Mecanizado + embutido | Bajo | Baja |
| Tres piezas | Mecanizado de precisión + inserción de la pista | Medio a alto | Alta |
| Moldeada por inyección | Polímero inyectado en carcasa metálica | Bajo (producción en masa) | Media (depende del utillaje) |
- Dicho de forma sencilla, las juntas de dos piezas son baratas y fáciles de producir en grandes cantidades, pero carecen de flexibilidad de diseño.
- En comparación, las juntas de tres piezas exigen más tiempo y precisión, pero se obtiene control total sobre la precarga, el material del revestimiento y el ajuste.
- Como resultado, las juntas moldeadas por inyección ganan en coste por unidad—especialmente cuando se amplía la producción, aunque el utillaje representa una inversión inicial mayor.
¿Cómo seleccionar tipos de junta heim para diferentes aplicaciones?
Todo terreno y motocicletas
Los equipos todo terreno enfrentan articulación violenta, impactos repentinos y entornos sucios. Los tirantes de suspensión y los brazos de control exigen sin duda juntas heim de tres piezas, idealmente con revestimientos de PTFE o incluso versiones selladas. Evite cualquier opción plástica o sin revestimiento: la gravilla y la vibración las destruirán en muy poco tiempo.
Automoción y competición
Para chasis de competición, las bieletas de dirección y las barras estabilizadoras, la precisión y el mínimo juego son fundamentales. Utilice cabezas de bieleta de tres piezas precargadas con carcasas de alta resistencia, como el cromoly. En puntos no críticos (p. ej., soportes de cables), las juntas de dos piezas pueden bastar, pero nunca en trayectorias de carga a alta velocidad.
Maquinaria agrícola
Las cabezas de bieleta en aplicaciones agrícolas lidian con barro, vibración y mantenimiento irregular. Utilice juntas de tres piezas en brazos móviles o pivotantes, idealmente con racores de engrase o pistas de bronce. Las juntas heim de dos piezas pueden usarse en varillas de acelerador o de ajuste, pero no en pivotes estructurales.
Automatización industrial
La automatización ofrece grandes ventajas a brazos y útiles en forma de cabezas de bieleta moldeadas por inyección: silencio, suavidad y resistencia a la corrosión. Pero en ejes de alto ciclo o cuando importa una precarga precisa, las juntas heim de tres piezas con pistas de PTFE ofrecen mejor repetibilidad y estabilidad a lo largo del tiempo.
Maquinaria pesada
Piense en excavadoras y grúas: cargas de impacto elevadas, articulación frecuente y condiciones duras. Las juntas heim de tres piezas con pistas metal-metal (como cobre o PTFE) son las que mejor aguantan. Las cabezas de bieleta de dos piezas se deformarán o aflojarán bajo golpes repetidos: evítelas aquí.
Aeroespacial
En las aplicaciones aeroespaciales, el peso importa, pero la precisión también. Las juntas heim de tres piezas con carcasas ligeras y pistas de PTFE dominan este sector. En zonas sin carga, las versiones moldeadas por inyección o incluso cabezas de bieleta compuestas pueden ser aceptables, pero verifíquelo siempre con las normas de especificación.
Robótica y equipo de precisión
En el ámbito de la robótica, la articulación de alta frecuencia y carga reducida es donde brillan las cabezas de bieleta moldeadas por inyección. Su movimiento silencioso y su bajo peso las hacen idóneas para efectores finales, soportes de sensores y tensores. Cuando el movimiento repetible es crítico, opte por cabezas de bieleta de tres piezas de baja fricción.
Sector marino y offshore
En el entorno marino, la sal es el enemigo. Utilice juntas de tres piezas de acero inoxidable con revestimientos sellados o autolubricantes. Evite las juntas de dos piezas de acero al carbono: se agarrotarán u oxidarán rápidamente. En conexiones no estructurales, las cabezas de bieleta moldeadas por inyección con plásticos resistentes a los UV pueden funcionar bien.
Minería y energía
Espere polvo abrasivo, picos de carga elevados y ventanas de mantenimiento mínimas. Elija cabezas de bieleta de tres piezas con pistas reforzadas, tomas de engrase y recubrimientos protectores. Los entornos de minería y energía destrozan las juntas de plástico: los tipos moldeados por inyección no son adecuados aquí.
Más formas de clasificar los tipos de junta heim
Aunque las categorías de dos piezas, tres piezas y moldeada por inyección cubren la mayoría de los casos de uso, la ingeniería real suele exigir características más específicas. Según su aplicación, puede importarle factores como la capacidad de mantenimiento, la resistencia a la corrosión, la capacidad de carga angular o la reducción de peso.
Aquí tiene nueve formas más de clasificar las juntas Heim, cada una con sus propias ventajas cuando se emplea en el contexto adecuado.
| Tipo | Estructura y materiales | Características clave | Aplicaciones típicas |
|---|---|---|---|
| Una pieza (cabeza de bieleta maciza) | Bola y carcasa mecanizadas o forjadas como una sola unidad | Extremadamente resistente, sin uniones, alta rigidez | Aeroespacial, militar, mecanismos de seguridad ante impactos |
| Cuatro piezas | Bola + 2 pistas + carcasa | Distribuye mejor la carga, más apta para impactos fuertes | Brazos industriales, juntas de minería |
| Autolubricante | Tres piezas con pista de PTFE o impregnada en aceite | Sin mantenimiento, movimiento suave | Robótica, industria alimentaria |
| Contacto angular | Pista o bola descentradas para soportar cargas angulares | Admite cargas radiales y axiales | Árboles de dirección, pivotes de suspensión |
| Cabeza de bieleta reacondicionable | Carcasa, bola esférica, casquillos, arandela y anillo elástico separables. | Totalmente reparable y personalizable; sustitución de las piezas desgastadas en lugar de toda la junta; vida útil prolongada. | Competición todo terreno, suspensiones de alto rendimiento, bieletas de dirección de servicio pesado |
| Cabeza de bieleta con rodamiento de bolas | Bola con rodamiento de precisión interno | Rotación a alta velocidad, sensación ultrasuave | Bieletas de acelerador, brazos de mando en deportes de motor |
| Junta Heim sellada | Junta estándar con sello integrado contra polvo y agua | Protege contra suciedad y agua, mayor vida útil | Vehículos todo terreno, aplicaciones marinas |
| Cabeza de bieleta engrasable | Carcasa con toma de engrase y canal de distribución | Apta para entornos sucios o de servicio pesado | Agricultura, construcción, minería |
| Metal-metal | Bola y pista metálicas, sin revestimiento | Máxima rigidez, menos juego, puede volver a apretarse | Competición, brazos pivotantes de carga elevada |
| Junta Heim soldable | Carcasa con base preparada para soldadura, sin rosca | Se suelda directamente a la estructura | Fabricación a medida, pestañas de suspensión |
| Junta Heim compuesta | Fabricada con fibra de carbono o polímero de alta resistencia | Ligera, resistente a la corrosión | Drones, robótica ligera, salas blancas |
Acierte: cómo elegir el tipo de junta Heim perfecto
A estas alturas, ya ha comprobado que no todos los tipos de junta heim son iguales. Ya sea que elija una cabeza de bieleta básica de dos piezas para una bieleta de acelerador, una junta heim de tres piezas de servicio pesado para la suspensión o una cabeza de bieleta ligera moldeada por inyección para un brazo robótico, cada tipo tiene un papel claro que desempeñar.
En última instancia, comprender la estructura, el rendimiento y la idoneidad para la aplicación no se limita a las especificaciones: se trata de tomar la decisión correcta para su proyecto concreto. Así, la próxima vez que hoje catálogos o hable con un proveedor, sabrá exactamente qué buscar y por qué importa.
Si todavía no sabe qué tipos de junta heim se ajustan a sus casos de uso, no dude en contactarnos. La junta adecuada no solo mejora el rendimiento: ahorra tiempo, dinero y muchos quebraderos de cabeza.
Elegir entre dos piezas, tres piezas o moldeada por inyección es solo un paso. Para conocer el proceso completo de selección de juntas heim, consulte nuestra Guía del comprador mayorista.
