Un rodamiento esférico, también conocido como rodamiento articulado esférico, buje esférico o rodamiento uniball esférico, está diseñado para absorber movimientos angulares y oscilantes entre dos componentes. Estos rodamientos están construidos para soportar la desalineación, las cargas pesadas y condiciones extremas, garantizando durabilidad y un rendimiento fiable. Tanto en aplicaciones industriales como automotrices, los rodamientos esféricos ofrecen una excelente capacidad de carga y resistencia a la corrosión, lo que los hace indispensables en maquinaria que requiere flexibilidad y resistencia.
En este blog, profundizaremos en qué son los rodamientos esféricos, su estructura, sus materiales, sus características y sus aplicaciones. Finalmente, también compararemos las diferencias entre los rodamientos esféricos y los rodamientos de rodillos esféricos.
Estructura del rodamiento esférico
Un rodamiento esférico suele constar de tres componentes clave: el anillo exterior (o pista), el anillo interior (o bola) y el revestimiento. Según su función, estos rodamientos se clasifican en dos tipos, que exploraremos en detalle a continuación.

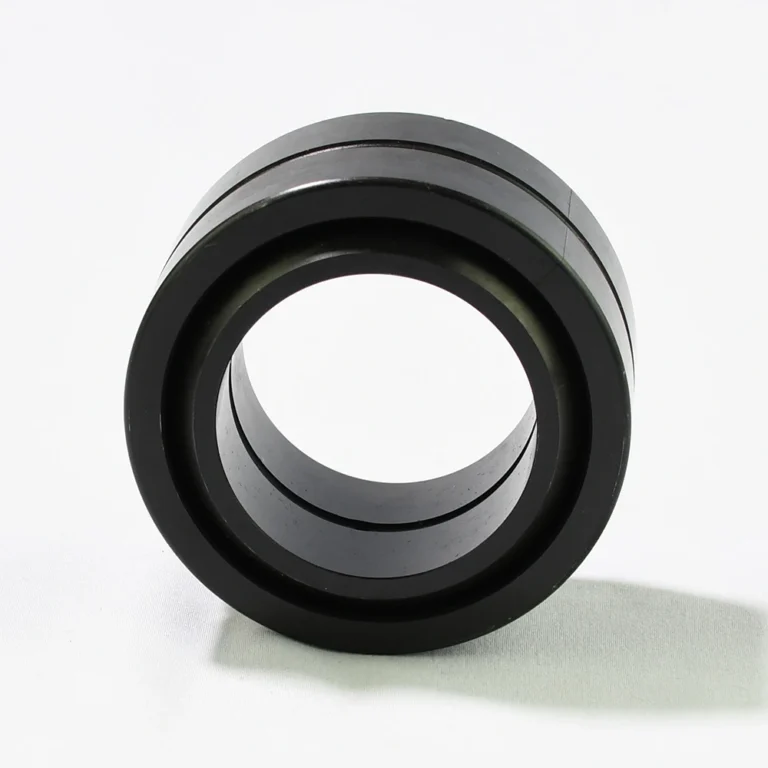

Rodamiento esférico acero-acero

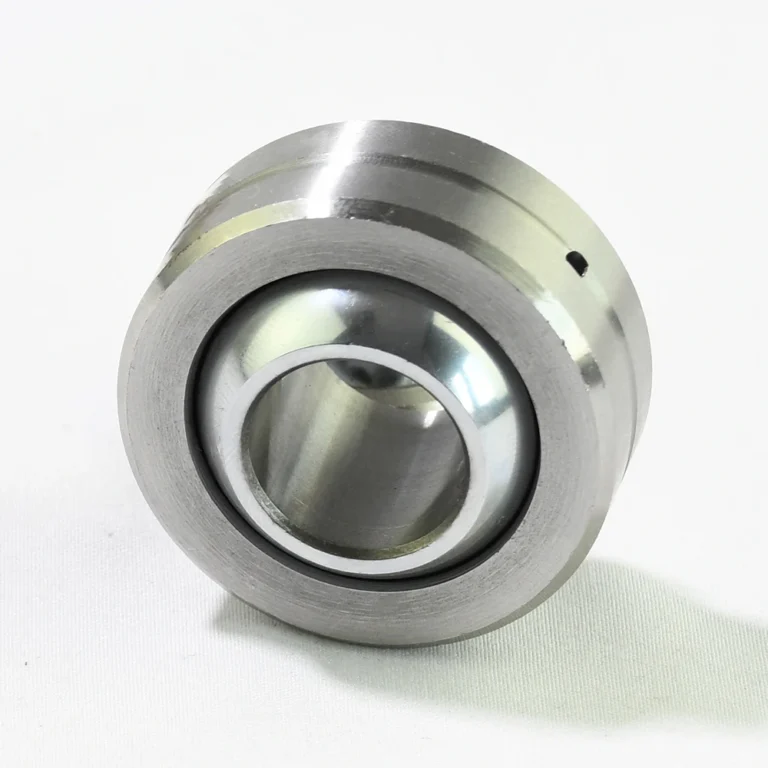

A continuación se muestra una imagen de nuestro rodamiento esférico acero-acero de la serie COM, que representa el diseño clásico de este tipo de rodamiento.
Anillo exterior (pista)
Superficie de deslizamiento (liner)
Anillo interior (bola)
Racor de engrase
Esta estructura representa uno de los primeros diseños de los rodamientos esféricos. Hacia 1840, James Nasmyth utilizó por primera vez el rodamiento articulado autofijable para soportar los ejes de transmisión de la maquinaria de fábrica, y el diseño original se basaba en la estructura acero-acero.
Debido a la fricción que generan, los rodamientos esféricos acero-acero requieren lubricación. La carcasa está equipada con un racor de engrase, que permite aplicar grasa lubricante con regularidad para mantener un funcionamiento suave y reducir el desgaste.
Rodamiento esférico autolubricante

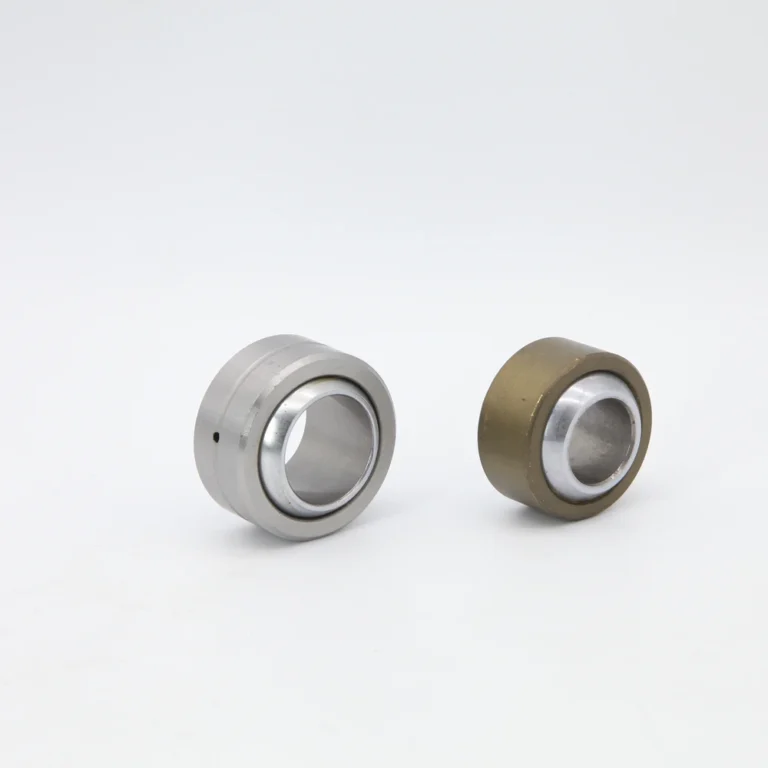

A continuación se muestra una imagen de nuestro rodamiento esférico autolubricante de la serie SLB, que ilustra este avanzado tipo de rodamiento.
Anillo exterior (pista)
Superficie de deslizamiento (liner)
Anillo interior (bola)
Este rodamiento consigue la autolubricación mediante materiales especializados en la superficie de deslizamiento, como nailon reforzado, PTFE (o Teflón) o bronce. Estos materiales ayudan a reducir la fricción y el desgaste sin necesidad de lubricación adicional, lo que hace que el mantenimiento sea más fácil y eficiente. Este diseño es especialmente útil en aplicaciones donde la lubricación regular es difícil o imposible.
Materiales del rodamiento esférico
Según la aplicación del rodamiento esférico, los distintos componentes se fabrican con diversos materiales para optimizar el rendimiento. Estos son los materiales clave empleados en cada componente:
Materiales del anillo exterior:
Acero aleado
Acero al carbono
Acero inoxidable
Acero para rodamientos 52100
Materiales de la superficie de deslizamiento:
Acero sobre acero (sin materiales autolubricantes)
Nailon reforzado
PTFE (o Teflón)
Malla de bronce
Materiales del anillo interior:
Acero para rodamientos 52100
Acero al carbono
Acero inoxidable
Estos materiales se eligen en función de factores como los requisitos de carga, las condiciones de funcionamiento y si es necesaria la autolubricación.
Características del rodamiento esférico
Compensación de la desalineación angular: Los rodamientos esféricos están diseñados para absorber la desalineación angular entre el eje y la carcasa, lo que permite un funcionamiento suave incluso con ligeras desalineaciones y evita tensiones en los componentes.
Elevada capacidad de carga: Gracias a su diseño robusto, los rodamientos esféricos pueden soportar cargas tanto radiales como axiales, lo que los hace ideales para aplicaciones de alta carga en industrias como la automotriz, la construcción y la manufactura.
Adecuados para movimientos oscilantes/basculantes: Estos rodamientos son perfectos para aplicaciones con movimientos oscilantes o de inclinación, ya que ofrecen un rendimiento fiable en máquinas que requieren movimientos continuos o repetitivos.
Aplicaciones del rodamiento esférico
ATV / UTV
- Punto de pivote de la suspensión trasera
- Puntos de conexión de los amortiguadores
- Articulaciones de las bieletas de dirección
- Conjuntos de bieletas ajustables
Motocicleta
- Pivote del brazo oscilante
- Anclajes de ojal de amortiguador (superior e inferior)
- Junta de la columna de dirección
- Mecanismos de bieletas ajustables
Automoción / deportes de motor
- Sistema de suspensión: brazo de control, brazo arrastrado, bieleta estabilizadora
- Dirección: cabezas de bieleta, junta del mecanismo de cremallera
- Soportes de amortiguadores
- Puntos de conexión de la transmisión y el tren motriz
- Chasis de coches de carreras y componentes ajustables
Construcción y maquinaria pesada
- Bielas del brazo de excavadoras y cargadoras
- Extremos de cilindros hidráulicos
- Mecanismos de bieletas para topadoras, grúas y cargadoras de ruedas
Aeroespacial / defensa
- Juntas del tren de aterrizaje
- Bielas de los mandos de vuelo
- Servomecanismos de misiles y sistemas de montaje de armas
Maquinaria agrícola
- Bielas de dirección de tractores
- Bielas de cosechadoras y juntas de brazos de suspensión
- Conexiones oscilantes de pulverizadoras y arados

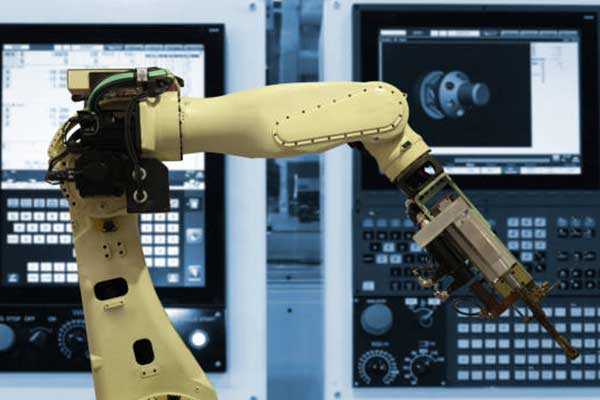

Equipos industriales
- Juntas de brazos robóticos y mecanismos de automatización
- Componentes oscilantes en sistemas de envasado o transportadores
- Bielas de prensas y de apertura/cierre de moldes
- Puntos de apoyo en máquinas textiles y de impresión

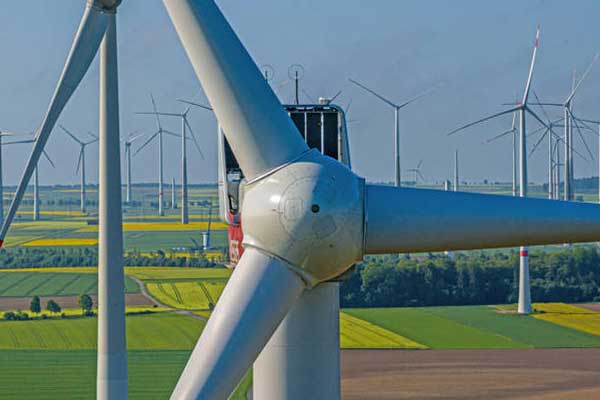

Energía y sistemas industriales
- Sistemas de orientación y de inclinación de palas de aerogeneradores
- Bielas de actuadores de válvulas en equipos petroquímicos
- Varillas de control de válvulas de gas natural
- Juntas sísmicas en estructuras de edificios
Estas aplicaciones ponen de manifiesto la versatilidad y fiabilidad de los rodamientos esféricos en una amplia gama de industrias, garantizando un funcionamiento suave en entornos de alta carga y alto rendimiento.
Diferencia entre rodamiento esférico y rodamiento de rodillos esférico

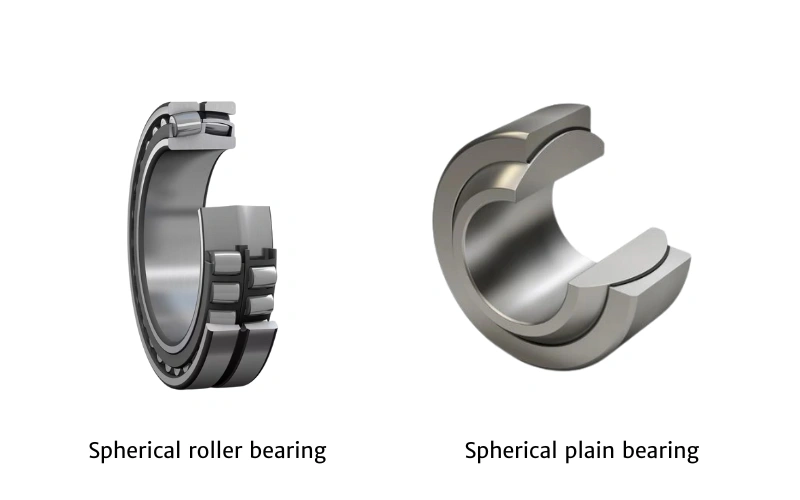

La diferencia fundamental entre un rodamiento esférico (también conocido como rodamiento articulado esférico) y un rodamiento de rodillos esférico radica en su diseño. Un rodamiento esférico utiliza elementos de deslizamiento para reducir la fricción, mientras que un rodamiento de rodillos esférico emplea elementos rodantes (como rodillos cilíndricos) para soportar la carga. A continuación se muestra una comparación en sección transversal de ambos rodamientos, que ilustra claramente la diferencia entre sus componentes.
Conclusión
En resumen, los rodamientos esféricos son versátiles: ofrecen soluciones para la desalineación, las cargas elevadas y los movimientos oscilantes. Con sus diversos materiales y aplicaciones en múltiples industrias, estos rodamientos brindan un rendimiento duradero y fiable tanto en el sector industrial como en el automotriz.
Si desea conocer los detalles de las especificaciones de producto de nuestros rodamientos esféricos y las condiciones comerciales, consulte nuestra guía de compra de rodamientos esféricos.
