Serie CM(-T) / CF(-T) — cabezas de bieleta comerciales de 2 piezas
Serie CM(-T) y CF(-T)
Cabezas de bieleta comerciales de 2 piezas
Diseño metal-metal de 2 piezas · revestimiento PTFE opcional · cuerpo de acero al carbono con galvanizado plateado
22
Opciones de cabeza de bieleta macho
11
Opciones de cabeza de bieleta hembra
Compatibilidad de marcas
Búsqueda cruzada
Rango completo de especificaciones
Buscar por especificación

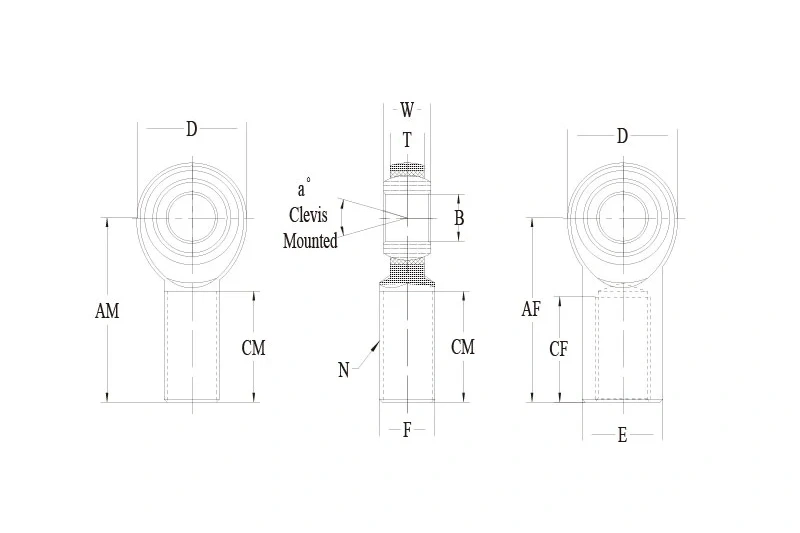

| Tipo | N.º de pieza (derecha) | N.º de pieza (izquierda) | B | D | N | W | T | Bola | AM / AF | CM / CF | A° | Estática | Peso | Cant. | Acción | Detalles |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Macho | CMR2(T) | CML2(T) | 0.1250 | 0.500 | 6-32UNC | 0.250 | 0.175 | 0.312 | 0.937 | 0.562 | 22 | 700 | 0.01 | Ver detalles | ||
| Macho | CMR6(T) | CML6(T) | 0.3750 | 1.000 | 3/8-24 | 0.500 | 0.359 | 0.719 | 1.938 | 1.250 | 22 | 6323 | 0.11 | Ver detalles | ||
| Macho | CMR8-10(T) | CML8-10(T) | 0.5000 | 1.500 | 5/8-18 | 0.625 | 0.453 | 0.937 | 2.625 | 1.625 | 20 | 13729 | 0.34 | Ver detalles | ||
| Macho | CMR16(T) | CML16(T) | 1.0000 | 2.750 | 1 1/4-12 | 1.375 | 0.913 | 1.875 | 4.125 | 2.125 | 28 | – | 1.98 | Ver detalles | ||
| Hembra | CFR2(T) | CFL2(T) | 0.1250 | 0.500 | 6-32UNC | 0.250 | 0.175 | 0.312 | 0.812 | 0.437 | 22 | 1510 | 0.02 | Ver detalles | ||
| Hembra | CFR4(T) | CFL4(T) | 0.2500 | 0.750 | 1/4-28 | 0.375 | 0.250 | 0.500 | 1.312 | 0.687 | 27 | 3820 | 0.05 | Ver detalles | ||
| Hembra | CFR7(T) | CFL7(T) | 0.4375 | 1.125 | 7/16-20 | 0.562 | 0.406 | 0.812 | 1.812 | 0.937 | 21 | 7897 | 0.18 | Ver detalles | ||
| Hembra | CFR12(T) | CFL12(T) | 0.7500 | 1.750 | 3/4-16 | 0.875 | 0.593 | 1.312 | 2.875 | 1.562 | 24 | 15894 | 0.65 | Ver detalles |
Especificaciones técnicas
- Bola: Acero de rodamientos 52100, rectificado de precisión, con tratamiento térmico y cromado duro para una articulación suave y resistencia al desgaste.
- Cuerpo: Acero al carbono con galvanizado plateado para una protección duradera contra la corrosión en bieletas comerciales e industriales.
- Opción de revestimiento: Hay versiones con revestimiento de PTFE añadiendo el T sufijo para un funcionamiento de menor fricción y menor mantenimiento.
Notas
- Revestimiento de teflón: Añada «T» al sufijo, ejemplo: CMR12T.
- Configuraciones de espárrago disponibles: Añada «S» al sufijo, ejemplo: CMR12S.
- Tamaño métrico disponible: Vea la serie CM-M / CF-M.
- Engrasador: Disponible en versiones sin revestimiento de teflón; añada «Z» al sufijo, ejemplo: CMR8Z.
- Acabados y opciones de cuerpo disponibles: Opcionales: galvanizado amarillo, cuerpo de cromoly con tratamiento térmico, cuerpo de acero al carbono con tratamiento térmico y cuerpo de aluminio anodizado en color 6061.
