Un johnny joint que no encaja es peor que no tener ninguno. Si compra el tamaño equivocado, tendrá que esperar otro pedido, su proyecto quedará paralizado y seguirá teniendo la pieza incorrecta en el banco de trabajo. Lo frustrante es que la mayoría de los errores de encaje no se deben a que la descripción del catálogo sea incorrecta, sino a que el constructor midió la dimensión equivocada — o no midió en absoluto y lo adivinó a simple vista.
Los johnny joints tienen dimensiones críticas de tamaño. Cada una importa por un motivo diferente. Si pasa por alto una, la junta puede no roscarse en su bieleta, no pasar por el soporte del chasis, no aceptar su pasador de horquilla o articular menos de lo que exige la geometría de su suspensión. Esta guía cubre exactamente qué dimensiones medir, cómo tomar cada medición correctamente y qué hacer con los números una vez que los tenga.
Por qué no basta con guiarse por el tamaño de la carcasa
El diámetro exterior de la carcasa es lo primero que mira la mayoría de los constructores. Es visible, fácil de medir y parece el punto de partida obvio. Pero por sí solo es prácticamente inútil.
Una carcasa de 1.25″ de diámetro exterior puede montarse sobre un diámetro interior de 3/4″, de 7/8″ o de 1″ según el fabricante. Dos juntas con carcasas de diámetro exterior idéntico pueden tener diferentes anchos de cuerpo — estrecho frente a estándar — que determinan si pasan o no por un soporte específico. El tamaño de rosca en el vástago o en el extremo del cuerpo puede ser 3/4″-16, 7/8″-14 o cualquiera de otras varias, independientemente del diámetro de la carcasa.
El diámetro exterior de la carcasa le dice una sola cosa: si la junta cabe físicamente en el espacio que debe ocupar. Las otras cuatro dimensiones determinan si realmente funciona.
Las herramientas que realmente necesita
Antes de tocar la junta, consiga las herramientas adecuadas. Usar una cinta métrica o una regla de acero para este trabajo produce mediciones con errores lo bastante grandes como para importar.
Calibrador digital — la herramienta principal para todas las mediciones excepto el paso de rosca. Un calibrador digital de 6″ con resolución de 0.001″ (0.02 mm) es suficiente. La versión de Harbor Freight es lo bastante precisa para este fin si el presupuesto es la limitación; una unidad Mitutoyo o Starrett es mejor si mide piezas con regularidad. Los calibradores vernier también sirven, pero requieren más cuidado para leerlos con precisión.
Medidor de paso de rosca — un juego de peines de rosca plegables es económico y hace que la identificación de la rosca sea definitiva. Sin uno, solo está adivinando, y la identificación a simple vista no es fiable entre pasos gruesos y finos en vástagos de diámetro similar.
Medidor de ángulos o aplicación de inclinómetro para smartphone — para el ángulo de articulación, basta un medidor de ángulos mecánico o la función de nivel/ángulo de una aplicación de smartphone. Esta medición no requiere precisión al grado — solo confirma que la junta puede alcanzar la geometría que exige su suspensión, no certifica una dimensión para un plano técnico.
Una regla de acero de 12″ es útil para la longitud total del cuerpo si su calibrador es solo de 6″ y la junta es más larga. Todo lo demás lo resuelve el calibrador.
Dimensión 1: Diámetro exterior del cuerpo

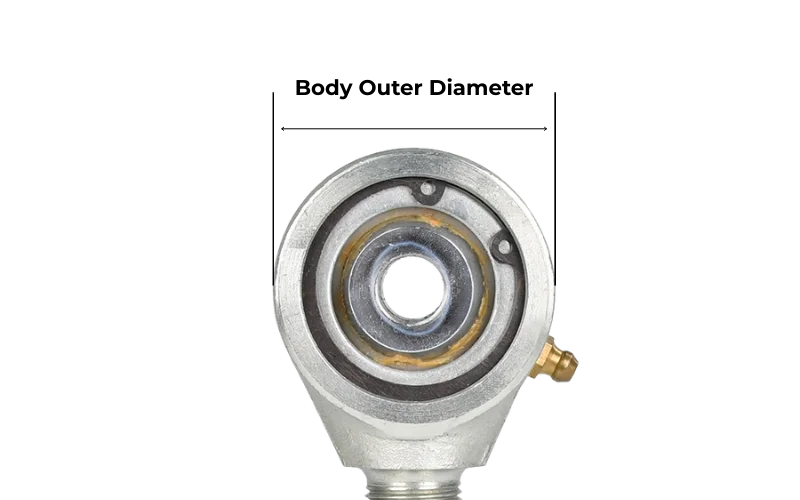

El diámetro exterior del cuerpo determina el encaje en los soportes del chasis y en el tubo de la bieleta. Si va a reemplazar una junta existente, mida la carcasa de la junta que va a retirar — no el agujero del soporte. Las juntas desgastadas en soportes desgastados crean holgura que una junta nueva no tendrá.
Cómo medir: Abra las mordazas del calibrador, colóquelas a lo ancho del punto más ancho de la carcasa de la junta — perpendicular al eje del diámetro interior — y lea el valor. Tome la medición en dos o tres orientaciones separadas 90° para comprobar el desgaste u ovalización de la carcasa. En una junta nueva, las lecturas coincidirán. En una junta desgastada, la diferencia le dice algo sobre cómo se cargó la carcasa.
Tamaños comunes para aplicaciones todoterreno de camionetas: 1.25″ (31.75 mm), 1.5″ (38.1 mm) y 2.0″ (50.8 mm) de diámetro exterior de carcasa. Los proyectos de la familia Jeep se concentran en torno a 1.25″; los de camionetas ligeras y fabricaciones mayores usan tamaños más gruesos.
Dimensión 2: Ancho del cuerpo (estrecho frente a estándar)

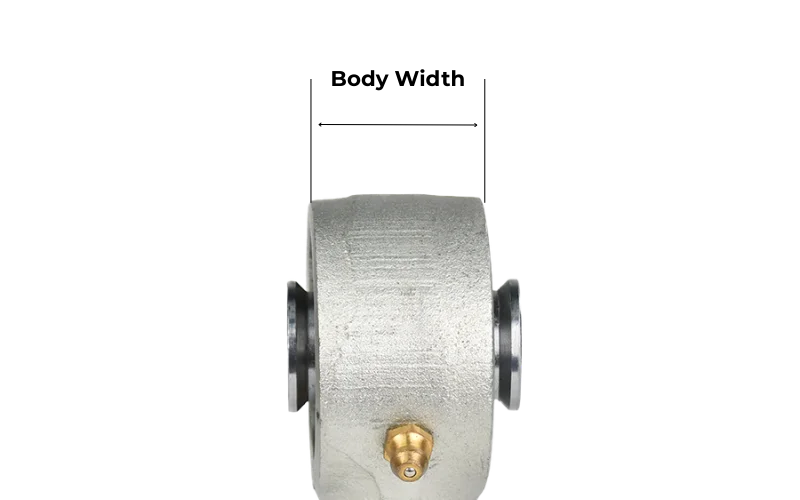

Esta es la medición que sorprende a los constructores que no sabían que existen configuraciones estrechas y estándar. El ancho del cuerpo es la distancia a través de la carcasa de la junta en paralelo al eje del diámetro interior — es decir, el grosor cara a cara de la carcasa que va dentro de una horquilla o un soporte.
Cómo medir: Dé la vuelta al calibrador para usar la varilla de profundidad o las mordazas escalonadas. Apoye las mordazas contra las dos caras planas de la carcasa de la junta (las caras que contactan el soporte de la horquilla, no la superficie curva del rodamiento). Anote la dimensión.
Las juntas de cuerpo estrecho suelen medir alrededor de 1.25″ a 1.5″ a lo ancho de esta cara. Las juntas de cuerpo estándar son más anchas, típicamente 1.75″ a 2.0″ o más. La diferencia importa cuando la anchura de la ranura del soporte es fija — como ocurre en la mayoría de los travesaños y soportes de bieleta fabricados. Una junta de cuerpo estándar en una aplicación de soporte estrecho sencillamente no encaja. Una junta de cuerpo estrecho en un soporte estándar queda con exceso de holgura, salvo que añada separadores.
Si fabrica los soportes desde cero, esta medición le indica la anchura de ranura que debe cortar. Si va a montar en soportes existentes, mida la ranura y luego elija el ancho de cuerpo en consecuencia.
Dimensión 3: Ancho de montaje (ancho de la bola)

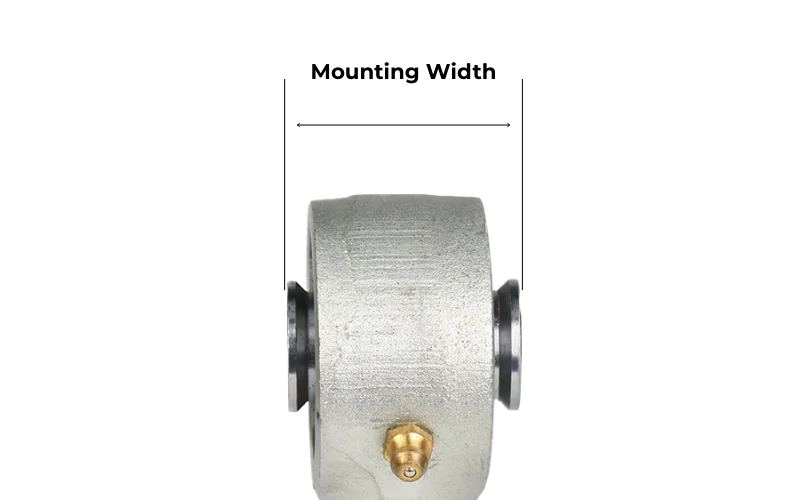

Mientras el ancho del cuerpo determina la holgura de la carcasa, el ancho de montaje es la dimensión que decide si la junta se puede atornillar físicamente en los soportes de su chasis. Es la distancia total medida a través de las caras planas de la bola de pivote interior (la parte por la que pasa el perno).
Cómo medir: Use las mordazas exteriores del calibrador. Apóyelas firmemente contra las dos caras planas paralelas de la bola de acero central. Asegúrese de que el calibrador esté centrado en el diámetro interior para obtener el punto más ancho de las caras planas. En una junta nueva, estas superficies están rectificadas de precisión y deben quedar perfectamente paralelas. En una junta usada, revise si hay «abombamiento» o deformación alrededor del orificio del perno causado por fijaciones apretadas por debajo del par especificado, lo que puede aumentar artificialmente esta medición.
Anchos de montaje comunes: El estándar de la industria para la mayoría de los soportes de suspensión Jeep y todoterreno es 2.625″ (2-5/8″). Otros tamaños comunes incluyen 2.0″, 2.44″ y 3.0″ para fabricaciones personalizadas o de servicio pesado. Es vital que coincida con la separación interna de su soporte. Una junta de 2.625″ no cabe en un soporte de 2.5″, y colocar una junta de 2.0″ en un soporte de 2.625″ crea un hueco peligroso que ni los pernos de alta resistencia pueden cerrar de forma segura al «aplastarlo».
Por qué importa para el encaje: Esta es la especificación decisiva («de éxito o fracaso») para la instalación. Si va a adquirir juntas para pestañas o soportes existentes, mida primero la distancia interior entre las caras del soporte. El ancho de montaje del Johnny Joint debe coincidir con esta distancia dentro de unas pocas milésimas de pulgada. Si hay un hueco leve (menor de 1/16″), se pueden usar separadores o calzas de acero inoxidable templado para centrar la junta, pero para bieletas de suspensión sometidas a altas tensiones siempre se prefiere un ancho de montaje de encaje directo para garantizar que el soporte mantenga su integridad estructural cuando el perno se apriete al par especificado.
Dimensión 4: Diámetro interior (diámetro del pasador)

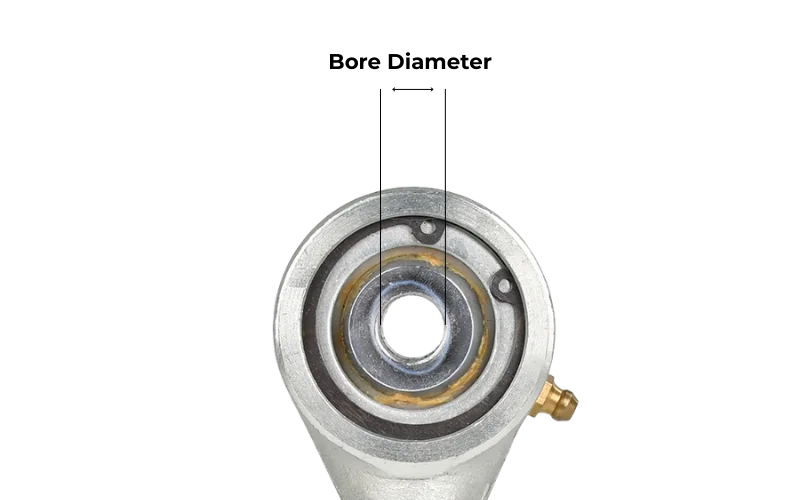

El diámetro interior es el orificio que atraviesa el centro del rodamiento esférico — el orificio por el que pasa su pasador de horquilla o perno de montaje. Es la dimensión mecánicamente más crítica. Un diámetro interior demasiado pequeño significa que el pasador no entra. Uno demasiado grande significa que el pasador tiene juego lateral excesivo, lo que crea holgura de articulación que no tiene nada que ver con el rango angular de la junta.
Cómo medir: Use la mordaza interior del calibrador digital — las puntas escalonadas más pequeñas sobre las mordazas principales. Ábralas hasta que apenas contacten la pared del orificio a ambos lados. Mida a través del orificio a 0°, 90° y, si es accesible, a 45°. Las lecturas deben coincidir en una junta nueva. Las juntas desgastadas desarrollan alargamiento en el orificio por los ciclos de contacto del pasador.
Diámetros interiores comunes: 3/4″ (19.05 mm), 7/8″ (22.23 mm) y 1″ (25.4 mm). Los diámetros métricos — 19 mm, 22 mm, 25 mm — pueden quedar engañosamente cerca de sus equivalentes en pulgadas. Un pasador de 3/4″ mide 19.05 mm; un diámetro interior de 19 mm queda 0.05 mm pequeño para él. Eso es lo bastante ajustado como para requerir prensa en algunas combinaciones de junta y pasador, y lo bastante holgado en otras para deslizarse sin interferencia. Verifique si las dimensiones son imperiales o métricas antes de pedir.
Comprobación del ajuste orificio-pasador: Si ya tiene el pasador de horquilla, pruébelo antes de instalar. El pasador debe deslizarse con una presión moderada de la mano — sin atascos ni juego rotacional. Un pasador que requiere mazo indica un diámetro interior pequeño o interferencia dimensional en algún punto. Un pasador que se mueve de lado a lado indica un diámetro interior grande o un pasador pequeño.
Dimensión 5: Tamaño y paso de rosca
Los johnny joints se fijan a los tubos de bieleta mediante un vástago roscado en el cuerpo de la junta o enroscando un receptáculo de rosca hembra sobre un extremo de bieleta roscado. De cualquier forma, la rosca debe coincidir con el extremo de la bieleta o con el manguito soldable del tubo. Un desajuste aquí significa que la junta no se fija en absoluto.
Diámetro de rosca: Mida el diámetro exterior del vástago con las mordazas exteriores del calibrador sobre las crestas de la rosca. Esto da el diámetro nominal de la rosca — pero el diámetro por sí solo no basta para identificar la rosca.
Paso de rosca: Pase el medidor de paso de rosca por las roscas del vástago hasta que un peine asiente limpiamente sin oscilar. Especificaciones de rosca comunes en vástagos de johnny joints: 3/4″-16, 7/8″-14, 1″-14, 1″-12 y 5/8″-18 en juntas más pequeñas. El diámetro nominal medido con el calibrador debe coincidir con el diámetro rotulado del peine del medidor de paso que asiente limpiamente.
Si no tiene un medidor de paso, cuente las roscas en un tramo de 1″ y compárelo con los valores de paso comunes — pero esto es impreciso y arriesga confundir 14 tpi con 16 tpi o pasos métricos con casi métricos. Un medidor de paso de rosca cuesta menos de 15 USD y hace que la identificación sea definitiva.
Rosca a derechas o a izquierdas: Los johnny joints en el extremo opuesto de una bieleta respecto a un arreglo tipo tensor suelen tener rosca a izquierdas — cuando necesita ajustar la longitud de la bieleta girando el tubo, ambos extremos deben roscarse en direcciones opuestas. Las roscas a izquierdas tienen un indicador visual: una ranura o muesca rebajada en el vástago cerca del cuerpo en la mayoría de los productos de catálogo, pero no en todos. Si la junta proviene de un vehículo usado, verifique la dirección de la rosca antes de asumir que es estándar a derechas.
Dimensión 6: Ángulo de articulación

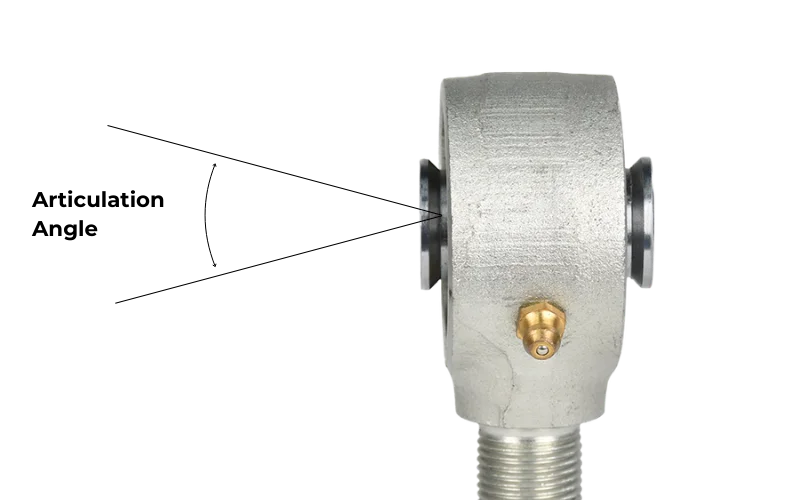

El ángulo de articulación es el rango angular en el que el rodamiento puede girar antes de que la bola contacte la carcasa y se bloquee. No es una medición con calibrador — es una prueba funcional o una especificación de catálogo que debe verificar contra el requisito de geometría de su suspensión.
Cómo medir una junta en la mano: Fije el cuerpo de la junta y gire el vástago (o el diámetro interior, según la configuración) hasta que contacte el tope de la carcasa. El ángulo entre la posición centrada y el tope firme es el ángulo de articulación nominal. La mayoría de los constructores usan un medidor de ángulos digital: colóquelo sobre el vástago en la posición centrada, póngalo a cero, gire hasta el tope y lea el ángulo. Algunas juntas son simétricas (el mismo ángulo en cada dirección); otras son asimétricas según el diseño de la carcasa.
Qué significa el número en la práctica: Una junta clasificada con ±30° de articulación total da ±15° a cada lado del centro. Si la geometría de su suspensión a máxima extensión requiere que la junta alcance 18° de desviación, una junta de ±30° falla. El cálculo es simple; el error es asumir que siempre hay más articulación disponible sin verificarlo.
Rangos comunes según la aplicación:
- Uso todoterreno ligero: ±30° a ±36° de articulación total
- Rock crawling dedicado: ±40° o más es común en configuraciones de gran recorrido
- Las juntas de cuerpo estrecho suelen tener una articulación ligeramente reducida en comparación con sus equivalentes de cuerpo estándar del mismo tamaño de carcasa, porque la carcasa más estrecha limita la profundidad del fresado interior de la carcasa
Si tiene una junta usada en el banco y evalúa si todavía es utilizable, compruebe que articule suavemente sin engancharse ni rechinar en todo el rango. Una junta que se mueve libremente en el centro pero se atasca a 10° tiene un revestimiento desgastado o dañado — la clasificación de ángulo de la caja es irrelevante si el rodamiento no funciona limpiamente.
Resumen de las mediciones: lista de verificación de referencia rápida
Antes de pedir un reemplazo o especificar una junta nueva, confirme las seis dimensiones:
Lista de verificación de medición de johnny joints
- Diámetro exterior del cuerpo: _____ pulgadas / mm (encaje en el soporte, holgura del cuerpo de la bieleta)
- Ancho del cuerpo: _____ pulgadas / mm (estrecho o estándar — verifique la anchura de la ranura del soporte)
- Ancho de montaje: _____ pulgadas / mm (distancia entre las caras planas de la bola — debe coincidir con la separación interna del soporte)
- Diámetro interior: _____ pulgadas / mm (confirme contra el pasador de horquilla o el diámetro exterior del perno de montaje)
- Rosca: _____ diámetro × _____ paso, a derechas / a izquierdas
- Articulación: _____ grados totales (verifique contra el desvío máximo de la geometría de la suspensión)
Cuando los números no coinciden con ningún tamaño estándar
Las juntas de linkage OEM antiguas y algunos conjuntos del mercado de accesorios se fabricaron con dimensiones no estándar — diámetro exterior de carcasa métrico con roscas imperiales, o diámetros interiores que no coinciden con los diámetros comunes de pasadores de horquilla. Cuando esto ocurre, tiene tres opciones: conseguir un Johnny Joint de dimensiones directamente equivalentes buscar una equivalencia con un proveedor especializado, rectificar o volver a roscar la pieza acoplada para adaptarla a una junta estándar, o rediseñar el soporte para aceptar una junta estándar.
Rediseñar el soporte suele ser la solución más limpia a largo plazo. Un soporte personalizado toma una tarde; conseguir juntas poco comunes toma un tiempo indefinido.
