Cuando se trata de piezas de suspensión, el Johnny Joint, la junta Heim y el buje para fabricación son tres componentes de uso común, pero difieren mucho en estructura, materiales, función y casos de uso ideales. Aquí tiene un resumen rápido de cada uno, destacando los mejores escenarios para cada tipo.
- Johnny Joint: Conocido por su diseño reconstruible y su gran flexibilidad, el Johnny Joint es ideal para vehículos todoterreno que necesitan resistencia y articulación a la vez, lo que lo hace perfecto para terrenos exigentes y aplicaciones de servicio pesado.
- Heim Joint: Diseñada para la precisión y la durabilidad, la junta Heim se usa comúnmente en competiciones de alto rendimiento y proyectos todoterreno donde la resistencia y la flexibilidad son clave, pero la amortiguación de vibraciones no es una prioridad.
- Buje para fabricación: Con una excelente amortiguación de vibraciones, los bujes para fabricación son la mejor opción para vehículos que necesitan una marcha cómoda tanto en carretera como fuera de ella, aunque pueden no ser tan duraderos en uso todoterreno extremo.
Ahora analicemos más a fondo las diferencias entre estos tres tipos de piezas de suspensión.
Comparación estructural
Johnny Joint

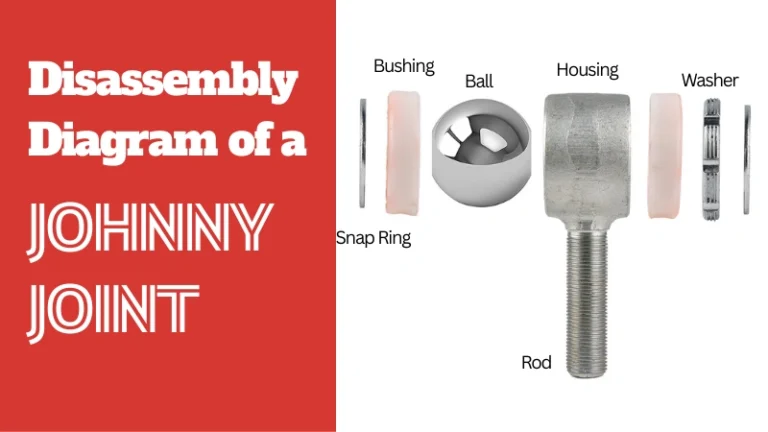

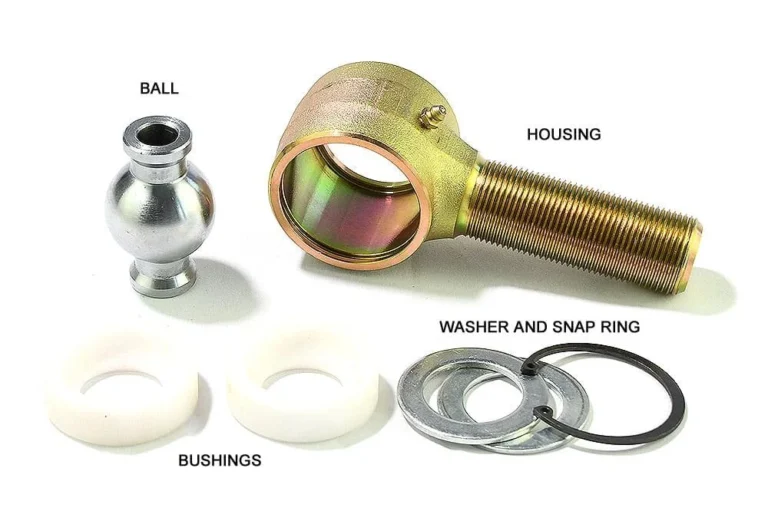

A continuación se muestran dos diagramas de despiece de un Johnny Joint.
Un Johnny Joint se compone de una carcasa, un buje, una bola, un anillo de retención y una barra. La carcasa normalmente incorpora un racor de engrase para la lubricación, y la bola suele venir con un espaciador de desalineación. La barra generalmente lleva rosca macho; si se requiere rosca hembra, los clientes normalmente compran solo la parte de la articulación (todo excepto la barra) y sueldan la barra ellos mismos.
Heim Joint

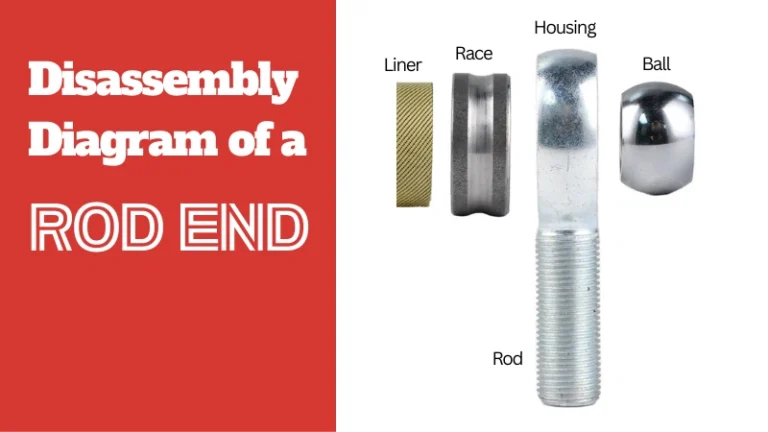

A continuación se muestran dos diagramas de despiece de un Heim Joint.
Un Heim Joint consta de una carcasa, una bola, un revestimiento y una barra. Algunos Heim Joints, especialmente los usados en aplicaciones industriales, incorporan un racor de engrase en la carcasa. La bola normalmente no viene con un espaciador de desalineación, que debe comprarse por separado. La barra puede llevar rosca macho o hembra, lo que ofrece flexibilidad según la aplicación.
Buje para fabricación

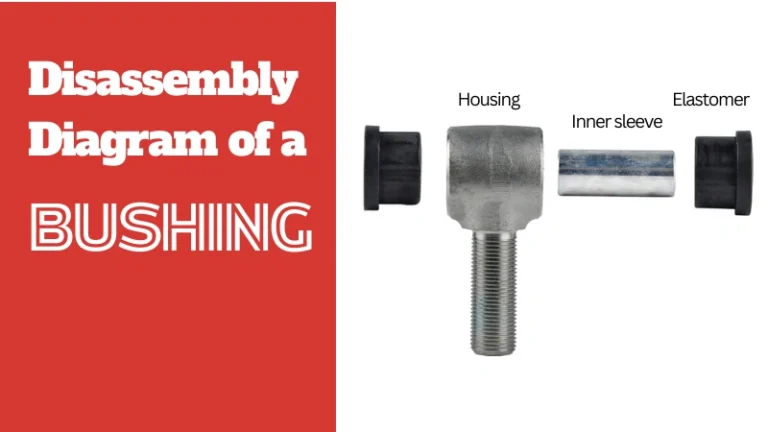

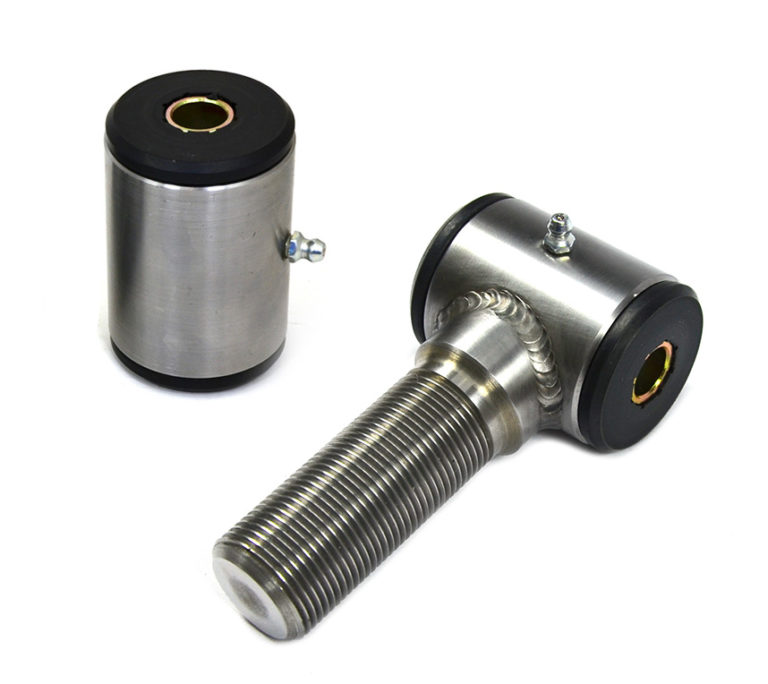

A continuación se muestran dos diagramas de despiece de un buje para fabricación.
Un buje para fabricación está formado por una carcasa, un elastómero y un casquillo interior. Algunas carcasas incorporan un racor de engrase para facilitar la lubricación, mientras que otras pueden no tener esta característica.
Comparación de materiales
Johnny Joint
- Carcasa: Normalmente fabricada en acero forjado, acero cromoly 4130 y acero inoxidable, lo que proporciona resistencia y durabilidad para aplicaciones de servicio pesado.
- Bola: La bola normalmente está construida en acero con tratamiento térmico, acero de alto carbono con tratamiento térmico, acero para rodamientos 52100 o acero cromoly 4130, lo que garantiza alto rendimiento y resistencia al desgaste bajo carga pesada.
- Buje: A menudo fabricado en poliuretano de alta densidad o Delrin® (acetal/POM), lo que ofrece una combinación de durabilidad y flexibilidad para mejor articulación y absorción de impactos.
Heim Joint
- Carcasa: Fabricada en acero cromoly 4130, aluminio aeronáutico 7075-T6, acero inoxidable o acero al carbono, lo que aporta una gran integridad estructural y opciones ligeras.
- Bola: Normalmente elaborada en acero para rodamientos 52100 o acero inoxidable 440C, diseñada para máxima resistencia y longevidad en condiciones extremas.
- Revestimiento: El revestimiento suele ser de PTFE (Teflón) o bronce, lo que ofrece baja fricción y reduce el desgaste con el tiempo.
Buje para fabricación
- Carcasa y casquillo interior: Normalmente construidos en acero al carbono (lo más común), acero cromoly 4130 o acero inoxidable, lo que garantiza resistencia y protección contra la corrosión.
- Elastómero: Fabricado con caucho o poliuretano, estos materiales proporcionan flexibilidad y amortiguación de vibraciones para una marcha más suave.
Comparación del principio de funcionamiento
Johnny Joint
El Johnny Joint funciona permitiendo que la bola dentro de la carcasa gire dentro de bujes de polímero reconstruibles de ajuste preciso. A medida que el brazo se mueve, la bola de metal intenta girar dentro de los bujes de polímero, proporcionando tanto flexibilidad como alta capacidad de carga.
Características clave:
- Permite una desalineación angular significativa.
- Proporciona un amortiguamiento elástico moderado.
- Soporta cargas extremadamente altas.
Heim Joint
El Heim Joint se basa en una bola de metal que gira dentro de un revestimiento de baja fricción, como el PTFE (Teflón), lo que permite al brazo libertad de movimiento multiaxial y de gran ángulo.
Características clave:
- Permite una amplia gama de movimiento angular multiaxial.
- Proporciona el control de la geometría de suspensión más preciso y directo.
- Sin amortiguamiento elástico: las vibraciones y los impactos se transmiten directamente a través del metal.
Buje para fabricación
El buje para fabricación funciona usando el elastómero (caucho o poliuretano) en el medio para absorber y amortiguar el movimiento del brazo mediante torsión y estiramiento. El brazo gira o se desvía ligeramente alrededor de su eje central.
Características clave:
- Permite un cambio angular limitado en el brazo.
- Principalmente absorbe vibraciones y reduce el ruido.
| Característica | Johnny Joint | Heim Joint | Buje para fabricación |
|---|---|---|---|
| Cómo funciona | La bola gira dentro de bujes de polímero reconstruibles. | La bola de metal gira dentro de un revestimiento de baja fricción (PTFE). | El elastómero absorbe el movimiento mediante torsión y estiramiento. |
| Desalineación angular | Permite una desalineación angular significativa. | Permite movimiento angular multiaxial. | Permite un cambio angular limitado. |
| Amortiguamiento elástico | Proporciona un amortiguamiento elástico moderado. | Sin amortiguamiento elástico. | Principalmente absorbe vibraciones y reduce el ruido. |
| Capacidad de Carga | Soporta cargas extremadamente altas. | Alta precisión, buena para el control de la geometría de suspensión. | Baja capacidad de carga, principalmente para confort. |
Comparación del costo de uso
Johnny Joint
El Johnny Joint tiene el costo de compra más alto, con un precio de mercado que normalmente oscila entre $70 y $130 (basado en la marca original de Johnny Joint RockJock 4×4, anteriormente Currie Enterprises).
Sin embargo, su costo de mantenimiento a lo largo del tiempo es relativamente bajo a moderado, gracias a su diseño reconstruible. Cuando la articulación se desgasta, no es necesario reemplazar toda la costosa carcasa de metal ni la bola central. En cambio, normalmente solo hay que reemplazar las copas interiores de polímero, relativamente económicas, lo que lo convierte en una opción rentable a largo plazo.
Heim Joint
El Heim Joint tiene un costo de compra moderado, generalmente con precios entre $45 y $80.
. En cuanto al mantenimiento, es el que conlleva los costos continuos más altos. Esto se debe a la vulnerabilidad del Heim Joint al desgaste rápido por contaminantes externos como arena, tierra y agua, que pueden dejarlo flojo y ruidoso. Los reemplazos frecuentes son necesarios y, al reemplazarlo, hay que comprar la articulación completa, lo que genera costos más altos a largo plazo.
Buje para fabricación
El buje para fabricación tiene el costo de compra más bajo, con un precio de mercado entre $30 y $60.
. También tiene los costos de mantenimiento más bajos a lo largo del tiempo, ya que los bujes para fabricación normalmente duran más de 5 años y son muy económicos de reemplazar. Su longevidad y su bajo costo de reemplazo los convierten en una opción rentable para muchas aplicaciones.
| Característica | Johnny Joint | Heim Joint | Buje para fabricación |
|---|---|---|---|
| Costo de compra | El más alto ($70 – $130). | Moderado ($45 – $80). | El más bajo ($30 – $60). |
| Costo de mantenimiento | Bajo a moderado, gracias al diseño reconstruible. | Alto: se necesitan reemplazos frecuentes por desgaste. | Bajo: dura más de 5 años y es económico de reemplazar. |
| Repuestos | Solo hay que reemplazar las copas interiores de polímero, lo que ahorra costo. | Hay que reemplazar la articulación completa cuando se desgasta. | Reemplazo sencillo de los componentes de elastómero cuando sea necesario. |
Comparación de aplicaciones
Johnny Joint
El Johnny Joint se usa comúnmente en vehículos todoterreno, especialmente en proyectos todoterreno de servicio pesado y de rock crawling donde se requieren el máximo recorrido de rueda y grandes ángulos de bieletas. Estos vehículos necesitan conexiones flexibles y duraderas para brazos de control y barras de Panhard. Algunas aplicaciones clave incluyen:
- Jeep Wrangler (series TJ, JK, JL) y Jeep Cherokee (XJ): Se usan para modificaciones de todoterreno extremo y rock crawling que exigen la máxima articulación de rueda y grandes ángulos de bieletas.
- Camionetas todoterreno o SUV, como el Ford Bronco, el Toyota Land Cruiser, el Toyota Tundra/Tacoma y el Chevrolet K5 Blazer modificados: Para vehículos que requieren mejoras de suspensión de largo recorrido, los Johnny Joints son esenciales para lograr flexibilidad de gran ángulo.
Los Johnny Joints son ideales para situaciones donde se necesita flexión extrema y durabilidad, especialmente en suspensiones de largo recorrido personalizadas para vehículos todoterreno.
Heim Joint
El Heim Joint se usa sobre todo en deportes de motor, donde el control preciso y la respuesta rápida son críticos. Algunos de sus usos clave incluyen:
Aplicaciones de competición: La precisión y la durabilidad de los Heim Joints los convierten en la opción preferida para deportes de motor que requieren control exacto de la geometría de suspensión.
Rock crawling extremo: Si bien los Johnny Joints son generalmente más duraderos, los Heim Joints se usan en aplicaciones de rock crawling extremo, especialmente en vehículos que exigen el máximo recorrido de suspensión y una libertad de movimiento sin concesiones. Por ejemplo, en las modificaciones de rock crawling extremo, los brazos de control cortos de serie se reemplazan por brazos largos personalizados, a menudo el doble de largos que los originales. Los Heim Joints se colocan en ambos extremos de estos brazos largos para proporcionar la máxima desalineación angular, una respuesta precisa y control, junto con ajuste roscado para afinar la geometría de suspensión.
Más allá del todoterreno, los Heim Joints también se usan ampliamente en otras industrias, entre ellas:
Buje para fabricación
El buje para fabricación tiene la gama de aplicaciones más amplia y se usa en una gran variedad de industrias. Desde vehículos hasta equipos pesados, los bujes para fabricación son parte integral de muchos sistemas. Los usos clave incluyen:
- Automóviles y vehículos: Se encuentran en los sistemas de suspensión, dirección y transmisión, donde se requiere amortiguación de vibraciones y un ligero movimiento de rotación entre los componentes conectados.
- Maquinaria industrial: Se usan para reducir la fricción y absorber impactos en diversas aplicaciones industriales.
- Equipos pesados y embarcaciones: Garantizan un funcionamiento suave y durabilidad en entornos de trabajo exigentes.
- Industria aeroespacial y dispositivos domésticos cotidianos: También desempeñan un papel vital en equipos de alta precisión y electrodomésticos.
En la industria del automóvil, cada vez que dos componentes de los sistemas de suspensión, dirección o transmisión necesitan conectarse y permitir un ligero giro o proporcionar amortiguación de vibraciones, lo más probable es que encuentre bujes para fabricación.
Resumen
Los Johnny Joints ofrecen un diseño reconstruible y alta flexibilidad, lo que los hace ideales para aplicaciones todoterreno y de servicio pesado. Los Heim Joints destacan en precisión y se usan a menudo en deportes de motor y rock crawling extremo. Los bujes para fabricación son la mejor opción para confort y amortiguación de vibraciones, y se usan ampliamente en aplicaciones automotrices e industriales. Entender sus diferencias en estructura, material, función y costo le ayuda a elegir la pieza adecuada para sus necesidades.
