Serie JM(-T) / JF(-T) — cabezas de bieleta de precisión de acero al carbono de 3 piezas
Serie JM(-T) y JF(-T)
Cabezas de bieleta de precisión de acero al carbono de 3 piezas
Diseño de precisión de 3 piezas · cuerpo de acero al carbono · revestimiento PTFE opcional
25
Opciones de cabeza de bieleta macho
14
Opciones de cabeza de bieleta hembra
Compatibilidad de marcas
Búsqueda cruzada
Rango completo de especificaciones
Buscar por especificación

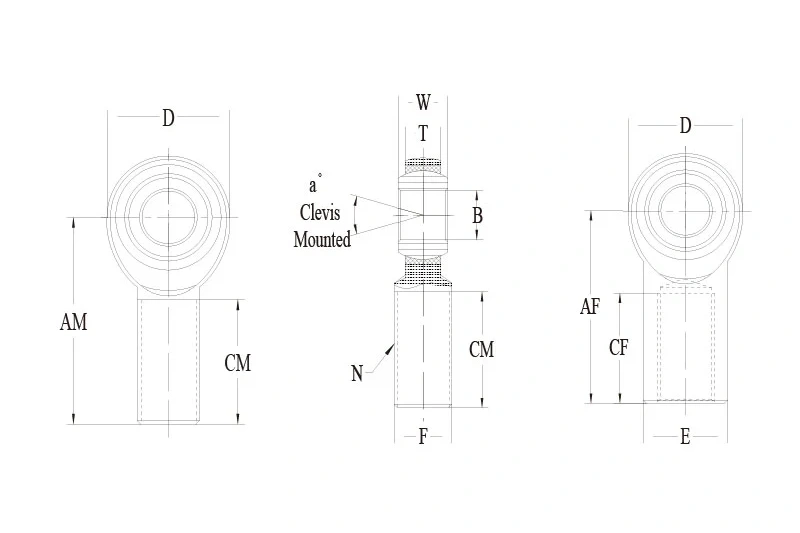

| Tipo | N.º de pieza (derecha) | N.º de pieza (izquierda) | B | D | N | W | T | AM | CM | A° | Estática | Peso | Cant. | Acción | Detalles | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Macho | JMR2(T) | JML2(T) | 0.1250 | 0.500 | 6-32 UNC | 0.250 | 0.187 | — | 0.937 | 0.562 | 16 | 500 | 0.013 | Ver detalles | ||
| Macho | JMR6-7(T) | JML6-7(T) | 0.3750 | 1.125 | 7/16-20 | 0.500 | 0.406 | — | 2.125 | 1.375 | 10 | 7180 | 0.160 | Ver detalles | ||
| Macho | JMR12-14(T) | JML12-14(T) | 0.7500 | 2.000 | 7/8-14 | 0.875 | 0.687 | — | 3.375 | 1.875 | 12 | 22843 | 0.920 | Ver detalles | ||
| Macho | JMR20(T) | JML20(T) | 1.2500 | 2.950 | 1 1/4-20 | 1.375 | 1.000 | — | 4.500 | 2.500 | 11 | 43541 | 2.736 | Ver detalles | ||
| Hembra | JFR2(T) | JFL2(T) | 0.1250 | 0.500 | 6-32 UNC | 0.250 | 0.187 | — | 0.812 | 0.437 | 16 | 1210 | 0.019 | Ver detalles | ||
| Hembra | JFR6(T) | JFL6(T) | 0.3750 | 1.000 | 3/8-24 | 0.500 | 0.406 | — | 1.625 | 0.937 | 12 | 3915 | 0.150 | Ver detalles | ||
| Hembra | JFR14(T) | JFL14(T) | 0.8750 | 2.000 | 7/8-14 | 0.875 | 0.765 | — | 3.375 | 1.875 | 7 | 18476 | 1.030 | Ver detalles | ||
| Hembra | JFR20(T) | JFL20(T) | 1.2500 | 2.750 | 1 1/4-12 | 1.375 | 1.000 | — | 4.125 | 2.125 | 11 | 40893 | 2.125 | Ver detalles |
Especificaciones técnicas
- Bola: Acero de rodamientos 52100, rectificado de precisión, con tratamiento térmico y cromado duro para alta carga y resistencia al desgaste.
- Pista: Acero de aleación con opción de revestimiento PTFE para menor fricción y menos mantenimiento.
- Cuerpo: Acero al carbono con galvanizado amarillo para un servicio confiable en bieletas industriales y de motorsport.
Notas
- Configuraciones de espárrago disponibles: Añada «S» al sufijo, ejemplo: JMR12S.
- Tamaño métrico disponible: Vea la serie JM-M / JF-M.
- Revestimiento de teflón: Añada «T» al sufijo, ejemplo: JMR12T.
- Acabado disponible: Disponible con galvanizado plateado.
