¿Pasó horas frente a una interferencia en la suspensión? ¿Probó tres largos distintos de bieletas? ¿Ajustó ángulos hasta marearse? Esta es la frustrante verdad: el problema probablemente no es el largo ni el ángulo. Es el desplazamiento (offset), un detalle que la mayoría de los montadores pasa por alto hasta que ya es tarde.
¿Qué es una cabeza de bieleta con desplazamiento?
Las cabezas de bieleta (también llamadas juntas heim o rodamientos esféricos) son el caballo de batalla de los sistemas de suspensión y dirección. El diseño estándar es bastante simple: un rodamiento esférico dentro de una carcasa, con un vástago roscado acoplado y el centro de la bola alineado exactamente con el eje del vástago. Funciona muy bien en la mayoría de las aplicaciones, hasta que el espacio se acaba.

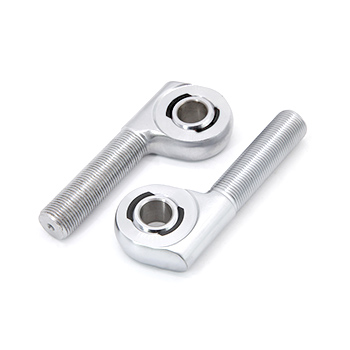

Las cabezas de bieleta con desplazamiento rompen esa alineación: el centro de la bola queda desplazado lateralmente respecto al eje del vástago. Parece un detalle menor, pero en chasis con espacio reducido ese desplazamiento marca la diferencia entre «encaja perfectamente» y «no encaja en absoluto». La oferta del mercado suele ir de 5-15mm de desplazamiento, escalada según el diámetro interior y la aplicación.
La diferencia visual es inmediata. Cabeza de bieleta estándar: el centro de la bola queda alineado con el vástago desde cualquier ángulo. Cabeza de bieleta con desplazamiento: el centro de la bola se ve desplazado 5-15mm del eje. Un desplazamiento pequeño con un impacto enorme cuando se pelea por cada milímetro de holgura.
La geometría detrás de la ganancia de holgura
Entender el desplazamiento exige razonar un poco la geometría. Cuando la bieleta interfiere con el depósito de combustible o el larguero del chasis usando una cabeza de bieleta estándar, ¿cuál es el problema real? El centro de la bola queda bloqueado sobre la línea de extensión del vástago, justo donde usted no lo quiere.
Cómo funciona el desplazamiento lateral
El diseño con desplazamiento mueve el punto de carga (el centro de la bola) hacia un lado del plano de montaje. Traducción directa: ganancia de holgura. Cuando la bieleta discurre en paralelo a un obstáculo (depósito de combustible, larguero, caja de dirección), la magnitud del desplazamiento se traduce casi íntegra en holgura. ¿Instalación en ángulo? La ganancia real disminuye según la geometría triangular: cuanto más pronunciado el ángulo, menor la ganancia efectiva.
Ejemplo real: con tornillería estándar, el terminal de dirección queda a 5mm del depósito de combustible. Sustitúyalo por un terminal de dirección con 10mm de desplazamiento. En montaje paralelo, gana casi los 10mm completos, llevando la holgura total de 5mm a 13-15mm: suficiente para pasar de «roce continuo» a «margen seguro». La ganancia real varía algo según el ángulo de instalación y el trazado, pero la mejora es sustancial. Los proyectos de rock crawler lo confirman una y otra vez: 10mm de desplazamiento en una geometría delantera típica convierten «rozar apenas» en «circular con holgura».
La compensación angular añade otra capa
El desplazamiento no es solo holgura física. En suspensiones de cuatro barras (4-link), también mejora la geometría en ángulos extremos.
Piense en un 4-link a plena compresión. Los ángulos de las bieletas se vuelven pronunciados. Con cabezas de bieleta estándar, la superficie de contacto del rodamiento esférico puede tocar el borde y generar un agarrotamiento que arruina la suavidad de la suspensión. Las cabezas con desplazamiento cambian la posición de la bola y mantienen una mejor geometría triangular incluso en el límite de compresión.
Los recursos sobre geometría de suspensión de Ridetech lo subrayan: una buena geometría 4-link evita el agarrotamiento tanto a plena compresión como a plena extensión (droop). La experiencia de campo lo respalda: las juntas heim con desplazamiento bien especificadas evitan el agarrotamiento manteniendo la bola dentro de su rango seguro de articulación, y evitan ese momento en que la geometría fuerza el rodamiento más allá de su límite. Resultado: un funcionamiento más suave en todo el recorrido.
Dónde brillan las cabezas de bieleta con desplazamiento
Las aplicaciones van mucho más allá de lo que la gente imagina: desde vehículos todo terreno hasta hidráulica industrial.
Todo terreno y competición
- Los rock crawlers son el terreno natural del terminal de dirección con desplazamiento. ¿Actualizó a un depósito de combustible de mayor capacidad para ampliar la autonomía? ¿Instaló un cárter del mercado secundario? El trazado original del terminal de dirección ahora choca con estos elementos. Múltiples proyectos muestran la misma solución: terminales de dirección con desplazamiento en el eje delantero. Sin rediseñar la geometría de la dirección. Sin reubicar el depósito. Se cambian las piezas y se gana holgura.
- Las suspensiones 4-link aprovechan la flexibilidad geométrica que ofrecen las juntas heim con desplazamiento. Brazos superiores, brazos inferiores… da igual. El desplazamiento permite a los constructores clavar los valores ideales de anti-squat y anti-dive dentro de un chasis muy compacto. Pregunte a los constructores profesionales de buggies y rock bouncers a medida: el desplazamiento no es un equipamiento opcional. Es el estándar.
- Buggies y UTV lo empaquetan todo en un volumen mínimo de chasis. Las cabezas de bieleta con desplazamiento suelen ser el único camino para resolver la interferencia sin rediseñar el bastidor. Especialmente donde la dirección cruza los brazos de control de la suspensión: el desplazamiento crea configuraciones físicamente imposibles con componentes estándar.
⚙️ Comprobación rápida: ¿La bieleta pasa a 1-2 pulgadas de los largueros, el depósito o componentes de la dirección? Probablemente necesite cabezas de bieleta con desplazamiento.
Maquinaria industrial y agrícola
Las cabezas de bieleta con desplazamiento funcionan más allá del automóvil. Los sistemas hidráulicos industriales usan el desplazamiento para esquivar conflictos entre la bieleta del cilindro y las tuberías o las válvulas de control. Los fabricantes de equipos informan de reducciones importantes de soportes: en circuitos hidráulicos compactos, las soluciones con desplazamiento pueden eliminar el 20-30% del diseño de soportes a medida. Diseño más simple, menores costes, entrega más rápida.
Los equipos agrícolas con mecanismos plegables (cosechadoras, sembradoras) necesitan grandes movimientos en espacios reducidos. Las cabezas de bieleta con desplazamiento proporcionan la holgura necesaria en los puntos de articulación sin sacrificar resistencia ni fiabilidad.
La maquinaria de construcción también se beneficia. La bieleta del brazo de una excavadora, por ejemplo: zonas saturadas de mangueras hidráulicas, cables y accesorios. Las cabezas de bieleta con desplazamiento abren un espacio precioso para estos componentes críticos.
Fabricación a medida
Datos del sector de fabricantes profesionales: el 20-30% de los proyectos a medida se topan con situaciones que exigen soluciones con desplazamiento. Los coches de carreras y los vehículos de exposición altamente personalizados elevan ese porcentaje. Cuando se construye desde cero o se modifica sustancialmente una estructura, los supuestos «estándar» de catálogo dejan de funcionar. El desplazamiento se convierte en la herramienta que hace físicamente viable la geometría ideal.
Cabeza de bieleta con desplazamiento frente a cabeza estándar
El desplazamiento no siempre es la respuesta. Una selección inteligente equilibra necesidades geométricas, coste y realidades de montaje.
Cuándo es necesaria una cabeza de bieleta con desplazamiento
- La interferencia física envía la señal más clara. ¿Mide menos de 20mm de holgura entre bieleta y obstáculo? Una cabeza estándar no servirá. O se rediseñan las posiciones de los soportes o se usa desplazamiento; lo segundo suele ser más simple.
- El agarrotamiento geométrico es otra señal de alerta. ¿Instaló una cabeza estándar y la dirección se siente dura o a saltos? ¿El movimiento de la suspensión no es suave? El agarrotamiento puede ser el culpable. El desplazamiento mejora los ángulos de trabajo del rodamiento esférico y con frecuencia resuelve el problema de inmediato.
- Las aplicaciones de ángulos extremos hacen el desplazamiento casi obligatorio. Cuando el recorrido total de la suspensión (compresión + extensión) supera las 12 pulgadas o el recorrido en un solo sentido supera 6-8 pulgadas (150-200mm), las cabezas estándar se acercan a sus límites de capacidad angular en las posiciones extremas. La holgura angular extra del desplazamiento mantiene el rodamiento en su zona óptima de trabajo incluso a pleno recorrido.
Cuándo una cabeza estándar es suficiente
- Las configuraciones abiertas con espacio de sobra (holgura superior a 50mm) no necesitan desplazamiento. ¿Pagar un 20-30% más por una función que no usará? Mala propuesta de valor.
- Las bieletas rectas con variación mínima de ángulo funcionan perfectamente con cabezas estándar. La capacidad angular ya basta. Las ventajas geométricas del desplazamiento quedan en teoría.
- Los proyectos sensibles al coste merecen una evaluación cuidadosa. El desplazamiento suele costar un 20-30% más que el modelo estándar equivalente. ¿Presupuesto ajustado? Pruebe primero a ajustar posiciones de soportes o el trazado de las bieletas. Solo recurra al desplazamiento cuando los ajustes no resuelvan el problema.
Marco de decisión
Medir la holgura
Distancia de la bieleta al obstáculo más cercano
Evaluar los ángulos
Variación del ángulo de la bieleta en todo el recorrido
Revisar el presupuesto
¿Puede asumir la prima del desplazamiento?
Decidir
Pesar los tres factores
| Factor | Cabeza de bieleta estándar | Cabeza de bieleta con desplazamiento |
|---|---|---|
| Holgura | >50mm | <20mm |
| Ángulos | <15° | >20° o recorrido extremo |
| Presupuesto | Orientado al coste | Orientado al rendimiento |
| Flexibilidad | Se pueden rediseñar los soportes | No se puede modificar el bastidor |
**La tabla ofrece pautas generales. Las aplicaciones reales requieren medición y análisis geométrico. Los casos límite (holguras de 25-45mm, ángulos de 15-20°) necesitan una evaluación individual.
Especificaciones técnicas y guía de selección
Elegir la cabeza de bieleta con desplazamiento adecuada implica entender sus parámetros clave.
Especificaciones principales
Magnitud del desplazamiento: normalmente 5-15mm, escalada según el diámetro interior. Diámetros mayores suelen permitir más desplazamiento. El estudio de mercado muestra que las cabezas con desplazamiento de 5/8″ de diámetro interior suelen ofrecer 6-8mm de desplazamiento, mientras que los diámetros de 3/4″ y 7/8″ alcanzan 10-15mm.
Las roscas deben coincidir con su bieleta:
– 5/8″-18 (aplicaciones ligeras)
– 3/4″-16 (servicio medio)
– 7/8″-14 (servicio pesado, territorio de dirección de una tonelada)
El diámetro interior responde a los requisitos de carga. El de 5/8″ se ajusta a cargas ligeras y medias, el de 3/4″ domina en rock crawlers y buggies, y el de 7/8″ o superior asume el trabajo pesado.
El estándar de material determina rendimiento y durabilidad. Configuración de alto rendimiento: carcasa de acero cromoly + bola de acero de rodamientos 52100 + recubrimiento de PTFE. Esta combinación equilibra resistencia, resistencia al desgaste y baja fricción.
Obligaciones de la instalación
Montaje en doble corte (tipos junta heim): sujeción por ambos lados, obligatoria. El corte simple (en voladizo) sobrecarga el perno con esfuerzos de flexión; le siguen aflojamiento y fallo.
Calidad de la tornillería: grado 8 como mínimo. Se recomienda tornillería AN (Air Force-Navy). Los sujetadores de alta calidad aguantan vibración e impacto sin aflojarse.
Verificación de la holgura: tras la instalación, recicle manualmente todo el recorrido de la suspensión. Compruebe el contacto en cada posición. No se salte la extensión total (suspensión completamente extendida): se pasa por alto con frecuencia y es propensa a interferencias. El desplazamiento resuelve una dirección; un ángulo de instalación deficiente puede crear problemas nuevos en otro punto.
Tomar la decisión correcta
Las cabezas de bieleta con desplazamiento no son una solución universal. Pero en la aplicación adecuada son una solución elegante para los desafíos de geometría y holgura.
En resumen:
- El desplazamiento crea holgura desplazando lateralmente el centro de la bola respecto al eje del vástago
- Más allá de la holgura física, el desplazamiento optimiza la geometría en ángulos extremos
- Aplicaciones principales: suspensiones con espacio limitado, sistemas de dirección, maquinaria industrial y agrícola
Su siguiente paso:
- ¿Constructor de rock crawlers o de vehículos todo terreno? Terminales de dirección con desplazamiento en la suspensión delantera tras actualizar depósito o cárter. La solución de interferencias más simple y fiable.
- ¿Fabricador de chasis? Diseñe la capacidad de desplazamiento desde los planos iniciales. Aunque empiece con componentes estándar, deje margen de ajuste en los soportes de las bieletas. La flexibilidad durante el montaje no tiene precio.
- ¿Ingeniero de equipos industriales? Evalúe el desplazamiento en cilindros hidráulicos y puntos de articulación. Los datos reales muestran reducciones significativas de soportes a medida, un diseño más simple y entregas más rápidas.
- ¿Constructor DIY preocupado por el presupuesto? Agote primero las opciones de ajuste. Retoque ángulos, reposicione soportes y mida todo dos veces. El desplazamiento es la solución cuando la geometría no deja otra salida.
SYZ Machine ofrece una gama completa de cabezas de bieleta con desplazamiento, de 5/8″ a 1″ de diámetro interior. Carcasas de acero cromoly, recubrimientos de PTFE, magnitudes de desplazamiento y roscas personalizadas. Desde buggies ligeros hasta equipos industriales pesados: tenemos lo que necesita.
¿Empieza su proyecto? Mida dos veces, elija una. Esa cabeza de bieleta con desplazamiento puede ser exactamente la solución de holgura que estaba buscando: no cambia su filosofía de diseño, solo la hace físicamente posible.
