Al diseñar sistemas de bieletas para suspensiones de competición, transmisiones hidráulicas o incluso maquinaria agrícola de servicio pesado, seleccionar el tipo correcto de raccord terminal es esencial. Desempeña un papel crucial en la determinación de la vida útil y la seguridad del sistema.

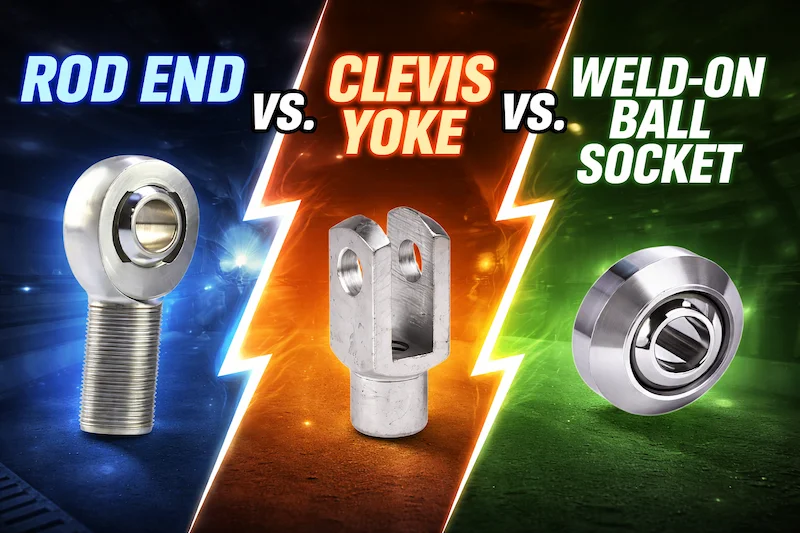

Como ingenieros, nos enfrentamos a menudo a una decisión temprana de diseño: ¿optamos por una cabeza de bieleta flexible, una horquilla robusta o una rótula soldable integrada estructuralmente? Tras trabajar en diversos sectores, puedo afirmar que la respuesta depende de varios factores, entre ellos el tipo

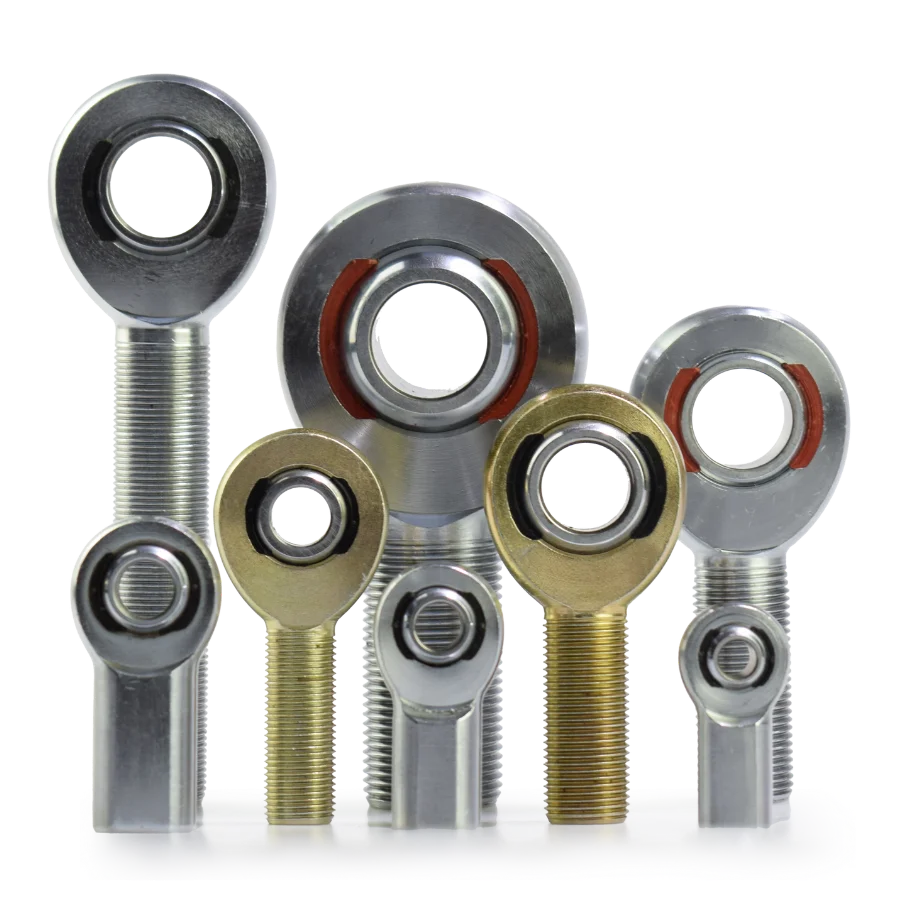

1. Cabeza de bieleta (junta heim)
Una cabeza de bieleta, a menudo denominada junta heim o rose joint, es un componente diseñado para transmitir movimiento a través de una bola rectificada con precisión que gira dentro de su pista de rodadura. Es la solución de referencia para gestionar el movimiento multiaxial, lo que la hace indispensable en sistemas que requieren flexibilidad angular.
Estructura: una cabeza de bieleta se compone de una carcasa, normalmente con un vástago roscado macho o hembra, una bola mecanizada con precisión y un revestimiento interno (a menudo de PTFE o aleación de cobre).
Movimiento: la ventaja clave de una cabeza de bieleta son sus grados de libertad multiaxiales. No solo permite la rotación alrededor del eje, sino que también se adapta a las desalineaciones angulares, lo que la hace perfecta cuando la bieleta y los puntos de anclaje no están en el mismo plano.
Conexión: una conexión roscada se atornilla directamente en una barra de reacción o brazo de control, ofreciendo ajustabilidad, algo ideal para el ajuste preciso de la geometría de la suspensión.
Análisis de cargas:
- Carga radial: la cabeza de bieleta rinde bien bajo cargas radiales, ya que esta es su dirección principal de soporte de carga.
- Carga axial: la cabeza de bieleta es menos eficiente ante cargas axiales. La capacidad de carga axial suele ser solo del 10 %-15 % de la capacidad de carga radial, y un empuje lateral excesivo puede provocar un fallo por «extracción».
- Concentración de tensiones: la raíz de la rosca es un punto habitual de fracturas por fatiga, algo que debe considerarse al seleccionar la resistencia de la rosca.
Aplicaciones: brazos de control de suspensiones de competición (4-link), tirantes, bielas de barra estabilizadora y bieletas de automatización industrial.
2. Horquilla (junta universal)
La horquilla es una conexión mecánica probada por el tiempo, conocida por su sencillez, robustez y alta rigidez. Aunque no es tan flexible como una cabeza de bieleta, su resistencia y facilidad de uso la convierten en una excelente opción para determinadas aplicaciones.
Estructura: la horquilla presenta un cuerpo metálico en forma de U con dos taladros coaxiales, atravesados por un pasador de horquilla que asegura la conexión.
Movimiento: a diferencia de la cabeza de bieleta, la horquilla solo permite la rotación en un eje, limitando su movimiento a un único plano. Forzarla fuera de alineación provocará la deformación de la horquilla o el agarrotamiento del pasador.
Conexión: la horquilla se conecta normalmente a una barra de empuje mediante un extremo roscado, aunque también puede soldarse directamente a los componentes para mayor durabilidad.
Análisis de cargas:
- Corte doble: el pasador de la horquilla está soportado por ambos extremos, lo que proporciona una resistencia al corte excepcional.
- Fuerza lineal: la horquilla es ideal para soportar grandes fuerzas lineales de empuje o tracción.
- Sensibilidad a la carga lateral: es muy sensible a la desalineación; las cargas laterales pueden generar momentos flectores significativos que comprometen la estructura.
Aplicaciones: habitual en terminales de vástago de cilindros neumáticos e hidráulicos, mecanismos de pedal de freno, palancas sencillas y mecanismos de movimiento lineal que no requieren compensación angular.

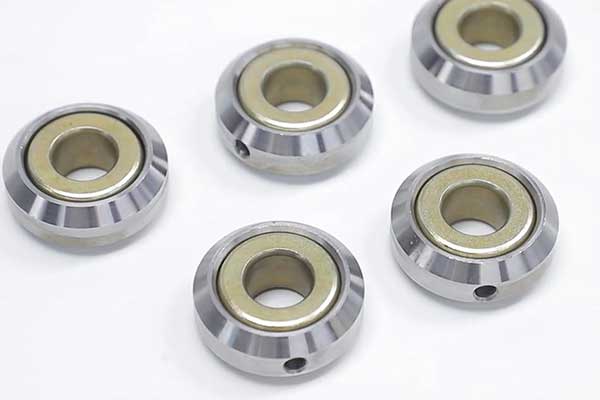

3. Rótula soldable
La rótula soldable es en esencia una cabeza de bieleta de servicio pesado, pero sin el vástago roscado. Diseñada para una resistencia estructural extrema, se utiliza a menudo donde se requieren conexiones robustas y permanentes.
Estructura: consiste en una carcasa circular mecanizada que aloja una bola, con una base plana o curvada diseñada para acoplarse a tubos redondos. La ausencia de vástago roscado elimina los problemas relacionados con la rosca.
Movimiento: al igual que una cabeza de bieleta, la rótula soldable ofrece grados de libertad multiaxiales y puede acomodar desalineaciones, permitiendo un movimiento flexible.
Conexión: la rótula soldable se suelda directamente al extremo de un tubo de bieleta o al barril de un cilindro hidráulico, proporcionando una conexión permanente y no ajustable.
Análisis de cargas:
- Máxima integridad estructural: al no tener rosca, la rótula soldable elimina el riesgo de aflojamiento o deterioro de la rosca.
- Resistencia a impactos: la soldadura y el diseño de encapsulado profundo de la bola le permiten soportar cargas de impacto y vibraciones más severas que las cabezas de bieleta roscadas.
- Zona afectada por el calor: el proceso de soldadura introduce calor que puede afectar a los componentes internos, por lo que deben emplearse técnicas de soldadura cuidadosas para garantizar la integridad de la bola y del revestimiento. Consejo: para minimizar el riesgo de debilitar los componentes internos, utilice soldadura por puntos (stitch welding) o soldadura con purga posterior (back-purge), garantizando que el calor se mantenga controlado y localizado durante el proceso.
Aplicaciones: habitual en enganches de tres puntos de tractores agrícolas (brazo superior, brazos elevadores), bases de cilindros hidráulicos de servicio pesado, bieletas de maquinaria minera y suspensiones todoterreno personalizadas de alta resistencia.
4. Tabla comparativa resumen
Para agilizar el proceso de selección, hemos elaborado una comparación de los tres componentes según diversas dimensiones técnicas:
| Característica | Cabeza de bieleta (junta heim) | Horquilla | Rótula soldable |
|---|---|---|---|
| Grados de libertad | Alto (rotación multieje + desalineación) | Bajo (solo rotación en un plano) | Alto (rotación multieje + desalineación) |
| Ajustabilidad | Sí (longitud ajustable mediante rosca) | Sí (si tiene extremo roscado) | No (unión soldada permanente) |
| Ventaja mecánica | Se adapta a cambios angulares, fuerte carga radial | Doble corte para alta resistencia al cizallamiento | Sin tensiones de rosca, máxima integridad estructural |
| Debilidad mecánica | Débil empuje axial, fatiga en la raíz de la rosca | Sensibilidad a la carga lateral, problemas de desalineación | La zona afectada por el calor puede afectar a los componentes internos |
| Aplicaciones típicas | Suspensión de competición, bieletas de precisión | Barras de empuje de cilindro, mecanismos de freno | Bieletas agrícolas, cilindros hidráulicos |
Recomendaciones
- Elija una cabeza de bieleta si su sistema necesita ajustabilidad, movimiento multiaxial y una puesta a punto precisa (por ejemplo, amortiguadores para todoterreno).
- Elija una horquilla si su sistema realiza principalmente movimiento lineal y desea maximizar la resistencia al cizallamiento (por ejemplo, sistemas de empuje/tracción de cilindro).
- Elija una rótula soldable si trabaja con maquinaria pesada que exige resistencia estructural y durabilidad, sin necesidad de ajustabilidad en el extremo terminal (por ejemplo, maquinaria agrícola, sistemas hidráulicos de servicio pesado).
Al comprender las características únicas de estos componentes, podrá asegurarse de seleccionar el raccord adecuado para su aplicación específica, optimizando el rendimiento y la durabilidad.
