Serie SCM-T / SCF-T — cabezas de bieleta de inox con PTFE
Series SCM-T y SCF-T
Cabezas de bieleta de inox con PTFE
Diseño de 2 piezas · revestimiento PTFE autolubricante · construcción de acero inoxidable 304 / 440C
10
Opciones de cabeza de bieleta macho
8
Opciones de cabeza de bieleta hembra
Compatibilidad de marcas
Búsqueda cruzada
Rango completo de especificaciones
Buscar por especificación

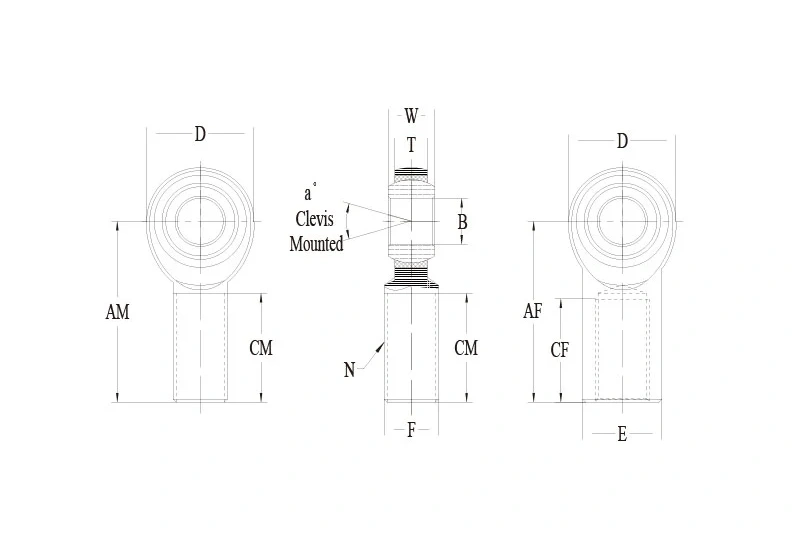

| Tipo | N.º de pieza (derecha) | N.º de pieza (izquierda) | B | D | N | W | T | Bola | AM / AF | CM / CF | A° | Estática | Peso | Cant. | Acción | Detalles |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Macho | SCMR3T | SCML3T | 0.1900 | 0.625 | 10-32 | 0.312 | 0.234 | 0.437 | 1.250 | 0.750 | 20 | 1190 | 0.03 | Ver detalles | ||
| Macho | SCMR6T | SCML6T | 0.3750 | 1.000 | 3/8-24 | 0.500 | 0.359 | 0.719 | 1.938 | 1.250 | 22 | 4527 | 0.11 | Ver detalles | ||
| Macho | SCMR10T | SCML10T | 0.6250 | 1.500 | 5/8-18 | 0.750 | 0.484 | 1.125 | 2.625 | 1.625 | 26 | 8220 | 0.36 | Ver detalles | ||
| Macho | SCMR16T | SCML16T | 1.0000 | 2.750 | 1 1/4-12 | 1.375 | 0.913 | 1.875 | 4.125 | 2.125 | 28 | – | 1.98 | Ver detalles | ||
| Hembra | SCFR3T | SCFL3T | 0.1900 | 0.625 | 10-32 | 0.312 | 0.234 | 0.437 | 1.062 | 0.500 | 20 | 1190 | 0.04 | Ver detalles | ||
| Hembra | SCFR5T | SCFL5T | 0.3125 | 0.875 | 5/16-24 | 0.437 | 0.312 | 0.625 | 1.375 | 0.687 | 22 | 3278 | 0.08 | Ver detalles | ||
| Hembra | Elegir la serie correcta | SCFL8T | 0.5000 | 1.312 | 1/2-20 | 0.625 | 0.453 | 0.937 | 2.125 | 1.062 | 20 | 7352 | 0.29 | Ver detalles | ||
| Hembra | SCFR12T | SCFL12T | 0.7500 | 1.750 | 3/4-16 | 0.875 | 0.593 | 1.312 | 2.875 | 1.562 | 24 | 11595 | 0.65 | Ver detalles |
Especificaciones técnicas
- Bola: Acero inoxidable 440C, rectificado de precisión, con tratamiento térmico y cromado duro para una articulación suave y un rendimiento de desgaste resistente a la corrosión.
- Cuerpo: Acero inoxidable 304 con construcción de revestimiento PTFE para resistencia a la corrosión en entornos de lavado, marinos y expuestos a productos químicos.
- Revestimiento: El revestimiento unido de PTFE aporta lubricación permanente sin engrasadores, ideal para bieletas sensibles a la contaminación.
Notas
- Configuraciones de espárrago disponibles: Añada «-S» al sufijo, ejemplo: SCMR12TS.
- Tamaño métrico disponible: Vea la serie SCM-MT / SCF-MT.
- Materiales de cuerpo disponibles: Acero inoxidable 316 y acero inoxidable 17-4 disponibles a solicitud.
- Acabados opcionales: Pasivado de acero inoxidable y acabados de cuerpo pulido disponibles.
