Al trabajar con cabezas de bieleta, un parámetro suele pasar desapercibido: el par de rotación. Define cuánto esfuerzo cuesta girar la bola esférica dentro de la carcasa, y eso impacta directamente en la capacidad de carga, la vida útil y la precisión de manejo. En esta guía explicamos qué es realmente el par de una cabeza de bieleta, desglosamos las tres clases de par (F1, F2, F3), mostramos cómo se mide y ajusta, y analizamos por qué cambia con el tiempo en el uso real.

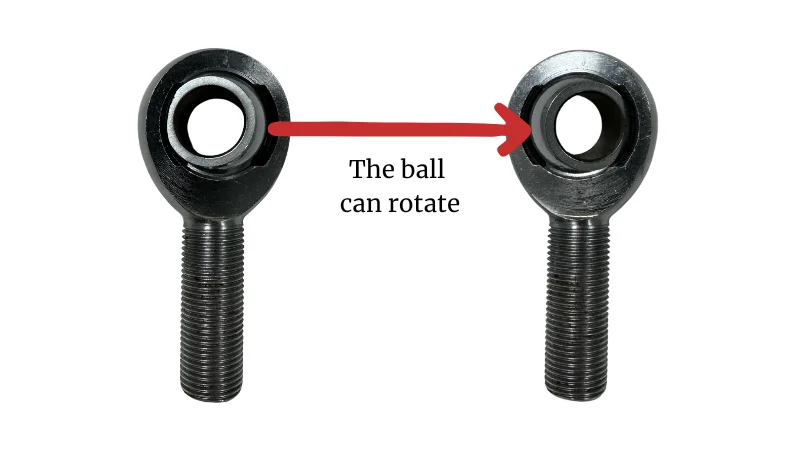

¿Qué es exactamente el par de rotación de una cabeza de bieleta?
En esencia, el par de una cabeza de bieleta —también llamado par de arranque o de desprendimiento— es la fuerza necesaria para que la bola se mueva dentro de su asiento esférico. La bola debe pivotar con suavidad mientras está firmemente sujeta por la carcasa, y esa resistencia es lo que medimos.
¿Por qué es importante?
Porque el par determina el comportamiento de una cabeza de bieleta:
- Par alto las juntas resisten el movimiento, mantienen la alineación bajo carga pero dificultan el ajuste.
- Par bajo las juntas se mueven con libertad, mejorando la capacidad de respuesta pero desgastándose más rápido.
El par de fábrica se establece mediante la precarga entre la bola y la pista, la elección de materiales (acero frente a forros de PTFE) y la lubricación. Una vez definida, la clase de par (F1, F2 o F3) ofrece a los ingenieros una referencia clara para la selección.
Piense en ello como la «sensación» de la junta: algunas son intencionadamente rígidas, otras giran con facilidad. La elección correcta depende de la aplicación: las suspensiones de competición pueden necesitar estabilidad, mientras que la automatización prefiere un movimiento suave.
Tres niveles de par comunes en cabezas de bieleta
Si alguna vez ha intentado girar la bola de una cabeza de bieleta con las manos, quizá haya notado que a veces se siente totalmente bloqueada y otras gira con libertad. Esa diferencia no es casualidad: está ligada a la clase de par del componente. La mayoría de las cabezas de bieleta se agrupan en tres niveles prácticos: F1, F2 y F3. Cada nivel representa un rango diferente de par de arranque (o par de desprendimiento), y cada uno tiene su lugar en el diseño mecánico.

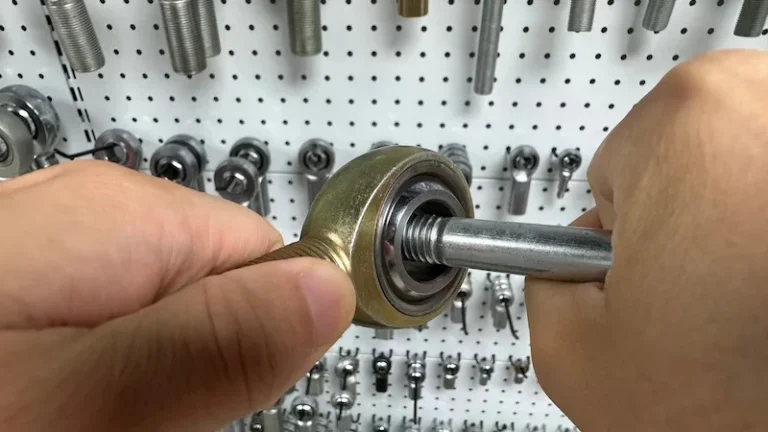

Par de clase F1 (6–24 lbf)
F1 es el peso pesado del grupo. Con un par de arranque de entre 6 y 24 libras, estas cabezas de bieleta son extremadamente rígidas. De hecho, normalmente no se puede girar la bola a mano; necesitará una palanca o barra como ayuda.
¿Por qué hacer una junta tan rígida?
Porque el par F1 es ideal para entornos de alta carga y alta tensión. Piense en coches de competición que necesitan el máximo control de la geometría de suspensión, o en maquinaria pesada donde cualquier holgura podría causar un desgaste catastrófico. La mayor resistencia ayuda a mantener la alineación en condiciones extremas, aunque sacrifique algo de facilidad de ajuste.
En resumen: el par F1 equivale a estabilidad y durabilidad bajo carga, pero no espere un movimiento sin esfuerzo.

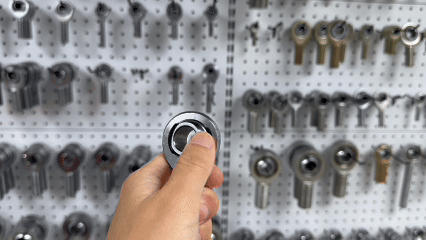

Par de clase F2 (2–6 lbf)
F2 se sitúa cómodamente en el punto medio. Con unos 2 a 6 libras de par de arranque, se puede girar la bola a mano, aunque se nota resistencia. Este equilibrio convierte a las cabezas de bieleta F2 en una de las categorías más utilizadas tanto en maquinaria ligera como en instalaciones industriales.
¿Por qué? Porque logran el equilibrio perfecto:
- Suficiente par para mantenerse estable bajo cargas moderadas.
- Resistencia lo bastante baja para un manejo más fácil y ajustes más rápidos.
Si trabaja en automatización general, equipos ligeros o sistemas mecánicos moderados, el par F2 suele ser el punto óptimo.
Par de clase F3 (0–1 lbf)

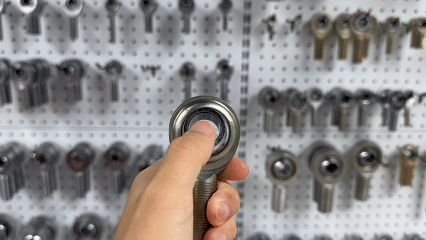

En el extremo opuesto del espectro está F3. Con una resistencia casi nula (de 0 a 1 libra), estas cabezas de bieleta giran sin esfuerzo. Puede rotar la bola con un solo dedo y parece casi sin fricción.
Esto no las hace débiles; simplemente significa que están diseñadas para la sensibilidad y la capacidad de respuesta en lugar de la fuerza bruta. Entre sus aplicaciones figuran dispositivos ligeros, instrumentos de precisión y situaciones en las que se necesita que la junta se mueva libremente con el mínimo esfuerzo.
Por supuesto, la contrapartida es la durabilidad bajo esfuerzos elevados. Una cabeza de bieleta F3 no durará mucho si se instala en una suspensión de competición de alta carga, pero en su entorno adecuado es insuperable para un movimiento suave.
Comparación rápida de las clases de par
| Clase de par | Rango de par de arranque | Sensación | Aplicaciones típicas |
|---|---|---|---|
| F1 | 6–24 lbf | No se puede girar a mano; requiere palanca | Coches preparados, suspensiones de competición, maquinaria pesada |
| F2 | 2–6 lbf | Se puede girar a mano con una resistencia notable | Equipos ligeros, maquinaria industrial, sistemas de automatización |
| F3 | 0–1 lbf | Gira libremente con casi ninguna resistencia | Instrumentos de precisión, dispositivos ligeros, mecanismos sensibles |
¿Cómo medir el par?
Aquí usamos un rodamiento oscilante con un accesorio de prueba de par para mostrar el principio. Los mismos pasos se aplican al probar cabezas de bieleta.
Paso 1 — Fijar la configuración
Sujete una barra de acero en un torno de banco y monte el rodamiento sobre ella. Así todo queda bien firme.

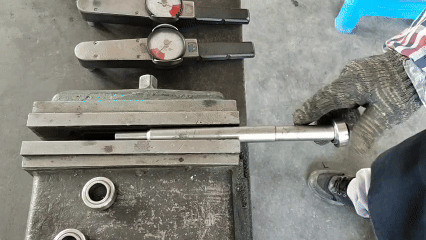

Paso 2 — Acoplar el accesorio
Se coloca un accesorio de prueba de par sobre la pista exterior del rodamiento. El accesorio tiene una cabeza hexagonal que sirve como punto de accionamiento.

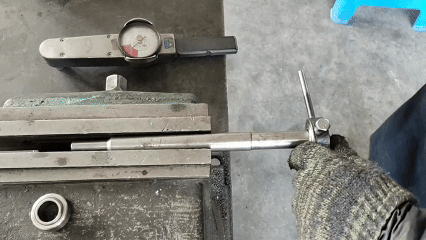

Paso 3 — Encajar el medidor de par
El medidor de par de cuadrante tiene un vaso hexagonal. Deslícelo sobre la cabeza hexagonal del accesorio hasta que encaje perfectamente.

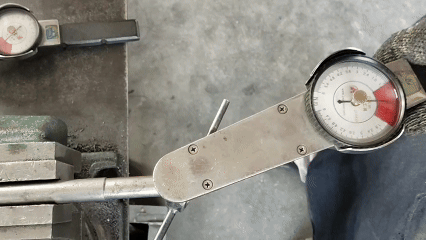

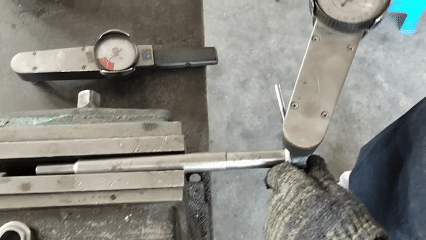

Paso 4 — Aplicar par
Gire el mango del medidor con suavidad. Mantenga el movimiento constante y evite tirones bruscos.
Paso 5 — Leer el valor
Cuando la bola empiece a girar por primera vez, anote la lectura. Ese es el par de arranque. Compárelo con los rangos F1, F2 o F3.
¿Cómo ajustar los niveles de par?
En fábrica, las cabezas de bieleta se ajustan a su clase de par —F1, F2 o F3— con una prensa especial. El proceso aplica presión controlada sobre el anillo exterior de la junta, aumentando o reduciendo la precarga de la bola hasta que el par coincide con el rango requerido.
Este ajuste garantiza que cada cabeza de bieleta enviada cumpla su nivel de par especificado, ofreciendo a los compradores un rendimiento F1, F2 o F3 consistente desde el primer momento.
¿Cambian los niveles de par con el tiempo?
Seamos sinceros: ¡sí!
Por mucho cuidado con el que se fabriquen las cabezas de bieleta, su par no se mantiene igual para siempre. Con el tiempo, las piezas se asientan, la grasa se seca y las cargas pasan factura. ¿El resultado? El par que notaba cuando el componente era nuevo puede cambiar, a veces un poco, a veces mucho.
La lubricación se degrada
La grasa y los recubrimientos no duran para siempre. El calor, el polvo o la humedad pueden diluirlos o ensuciarlos. Cuando eso ocurre, la bola no se desliza con la misma suavidad y notará que la junta se siente más rígida. Si la lubricación se agota por completo, la fricción puede dispararse rápidamente.
Las superficies se desgastan
Con cada movimiento, la bola y la carcasa se frotan entre sí. Al principio incluso pueden «asentarse» ligeramente a medida que las superficies se pulen. Pero tras un uso prolongado pueden aparecer arañazos, abolladuras o incluso óxido ligero. Estos pequeños cambios aumentan la resistencia y hacen que la junta se sienta más rígida que cuando era nueva.
Desalineación y carga
Si la cabeza de bieleta no está perfectamente alineada o el eje se dobla bajo una carga pesada, la bola ya no se mueve por su camino suave. Esa presión desigual crea un arrastre adicional. Es algo parecido a conducir con las ruedas desalineadas: todo cuesta más de lo que debería.
Cambios de temperatura
El frío puede hacer que la junta se sienta pegajosa; el calor intenso puede diluir la grasa y cambiar el asiento de la bola en la carcasa. En ambos casos, el par no se sentirá igual que a temperatura ambiente.
La precarga se asienta
Las cabezas de bieleta obtienen su clase de par (F1, F2 o F3) de la sujeción de la bola en la carcasa. Con el tiempo, esa sujeción puede relajarse un poco. Una cabeza de bieleta F1 puede seguir siendo de «par alto», pero tras un uso prolongado puede sentirse más cercana a una F2.
Los ingenieros suelen relacionar este cambio con el comportamiento de la precarga, que en algunos casos puede estimarse mediante el par de fricción. La NASA incluso describe métodos indirectos para evaluar la precarga mediante el par de fricción en sus normas de fijaciones.
Los niveles de par cambian con el uso, pero no como quien pulsa un interruptor. Es una deriva lenta causada por el desgaste, la lubricación y las condiciones reales. Si la precisión del par es crítica en su aplicación, lo mejor es revisar sus cabezas de bieleta con regularidad y reemplazarlas antes de que el cambio se convierta en un problema.

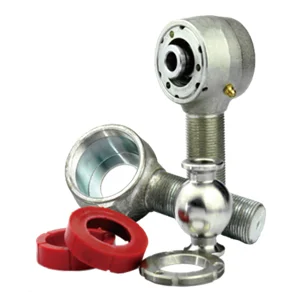

Estructura especial: cabezas de bieleta combinadas ajustables
Hasta ahora hemos visto las clases de par (F1, F2, F3) como si estuvieran fijadas de fábrica, y para la mayoría de las cabezas de bieleta así es. Pero hay un diseño que rompe la regla: la cabeza de bieleta reconstruible.
En lugar de darle un nivel de par fijo, este tipo permite ajustar con precisión la resistencia apretando o aflojando la carcasa exterior. Con la herramienta adecuada, puede añadir precarga para un tacto más rígido (similar a F1) o reducirla para un movimiento más suave y libre (más parecido a F3). Es decir, un solo componente puede cubrir todo el rango de par.
¿Por qué es útil?
- Flexibilidad sobre el terreno: pilotos, preparadores y mecánicos pueden ajustar el par en el momento, sin cambiar de componentes.
- Prototipado: los ingenieros pueden probar distintos ajustes de par durante el desarrollo sin pedir varias muestras.
- Mayor vida útil: como el par deriva de forma natural con el tiempo, puede volver a apretar o aflojar la junta para devolverla a su rango.
¿La desventaja?
Las cabezas de bieleta ajustables suelen ser más caras y requieren un manejo cuidadoso. Si las aprieta demasiado, desgastará la junta de forma prematura. Si las deja demasiado flojas, se arriesga a perder estabilidad. Pero para los proyectos en los que el par importa de verdad, disponer de ese dial de ajuste es una gran ventaja. Este equilibrio entre apriete y desgaste es similar al de las uniones atornilladas, donde el par desempeña un papel clave en la seguridad y la durabilidad. Como referencia, consulte los criterios de diseño de par de fijaciones.
Conclusión
El par puede que no sea el dato más llamativo de una ficha técnica, pero es uno de los más importantes. Saber cómo funciona el par de una cabeza de bieleta, y cómo varía entre F1, F2 y F3, le ayuda a elegir el componente adecuado para su montaje, ya sea que compre para maquinaria industrial o que ajuste una suspensión de competición. Y si necesita más flexibilidad, los diseños ajustables le dan control sobre el par en lugar de dejarlo decidido en fábrica.
En definitiva: no pase por alto el par. El equilibrio adecuado entre resistencia y libertad es lo que hace que una cabeza de bieleta sea fiable, receptiva y duradera.
El par es un factor de rendimiento clave. Para un desglose completo de todos los factores que afectan a los heim joints, consulte nuestra Guía de compra mayorista.
