Cuando trabaja con cabezas de bieleta, ya sea en suspensión de competición, en maquinaria agrícola o en automatización industrial, se topa rápidamente con un desafío sencillo pero crítico: lograr que todo encaje correctamente. Ahí es donde entran en juego los separadores para cabezas de bieleta. Estos componentes pequeños pueden no parecer impresionantes a primera vista, pero resuelven problemas de alineación, holgura y movimiento que, de lo contrario, se convertirían en dolores de cabeza costosos.
¿Qué son los separadores para cabezas de bieleta?
En su nivel más básico, los separadores para cabezas de bieleta son casquillos o manguitos mecanizados con precisión que se colocan entre la cabeza de bieleta y su superficie de montaje. Su función no es solo «rellenar un hueco». En realidad, crean la holgura adecuada, reducen el diámetro del perno cuando es necesario y, en algunos casos, permiten una articulación mayor de la que la cabeza de bieleta podría lograr por sí sola. Sin los separadores adecuados, se corre el riesgo de agarrotamiento, desalineación o desgaste prematuro en las articulaciones y los soportes. Para algo que parece un pequeño tubo de metal, el papel de los separadores en la geometría de suspensión y el diseño de bieletas es mucho mayor de lo que aparenta.
Lo que los hace interesantes es que cada diseño resuelve un problema diferente.
A separador estándar para cabeza de bieleta mantiene los herrajes alineados sin reducir el tamaño del perno.
A separador escalonado (step down) adapta herrajes sobredimensionados a pernos más pequeños manteniendo la articulación centrada.
Y a separador de alta desalineación va un paso más allá: literalmente remodela el ángulo de articulación de la unión para afrontar los movimientos extremos presentes en suspensiones de 4 barras o sistemas de bieleta de dirección.
Así, cuando hablamos de «separadores para cabezas de bieleta», no hablamos de una sola pieza, sino de una familia de soluciones que ajustan con precisión el funcionamiento de las cabezas de bieleta en ensamblajes reales.
¿Por qué los usamos?
Si alguna vez ha intentado atornillar una cabeza de bieleta directamente en un soporte o en un brazo de dirección, sabrá que el encaje no siempre es perfecto. Los tamaños de los herrajes no siempre coinciden, los anchos de montaje varían y, a veces, la articulación simplemente no puede girar tanto como su sistema necesita. Exactamente ahí es donde entran los separadores para cabezas de bieleta: resuelven esos desajustes pequeños pero críticos. Por ejemplo, un separador escalonado le permite reducir el tamaño del perno cuando el herraje es sobredimensionado, ahorrando peso y espacio. En configuraciones como barras Panhard o bieletas de dirección, donde apenas hay desalineación, los separadores escalonados garantizan que todo quede bien fijado sin someter a esfuerzo a la cabeza de bieleta. Es una pieza pequeña, pero evita ese tipo de problemas de tolerancia que pueden provocar agarrotamiento o desgaste irregular.
Más allá de simplemente «hacer que las cosas encajen», los separadores también optimizan el rendimiento de las cabezas de bieleta en condiciones reales. Un separador estándar le proporciona mayor holgura respecto a soportes o brazos de dirección sin reducir el tamaño del perno, algo fundamental cuando necesita toda la resistencia de sus herrajes. Mientras tanto, los separadores de alta desalineación son la opción preferida cuando la geometría de la suspensión exige una articulación extrema. Al reducir el diámetro del orificio del perno y ampliar el radio de la bola, permiten que las cabezas de bieleta giren mucho más allá de su límite natural. Por eso los encontrará en bieletas de dirección, brazos de control y sistemas de 4 barras, donde un amplio movimiento axial y radial es imprescindible. En resumen, usamos separadores para cabezas de bieleta no solo por conveniencia, sino porque mantienen los sistemas fiables, seguros y funcionando exactamente como los ingenieros y constructores previeron.

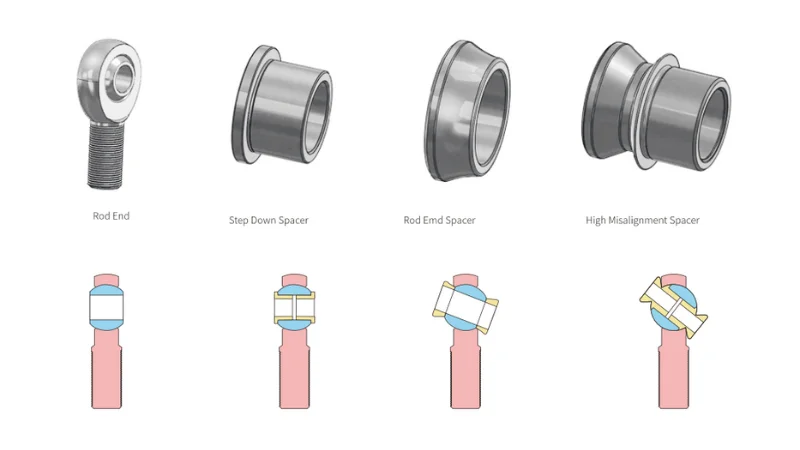

3 tipos de separadores para cabezas de bieleta y su comparación
Separador escalonado (Step Down)
Un separador escalonado es exactamente lo que su nombre indica: «escalona» el requisito del herraje al reducir el tamaño del orificio del perno. En la práctica, esto significa que puede usar un perno más pequeño manteniendo la articulación correctamente centrada en el soporte. La ventaja es doble. Primero, evita que los herrajes sobredimensionados añadan peso innecesario o ocupen más espacio del necesario. Segundo, permite a los constructores adaptar las cabezas de bieleta a soportes existentes sin rediseñar todo el ensamblaje. Los separadores escalonados añaden solo un poco de ancho de montaje, lo que los hace ideales para barras Trac, barras Panhard y bieletas de dirección: aplicaciones con poca o ninguna desalineación pero con mucha carga. Considérelos los «adaptadores» del mundo de los separadores: no cambian drásticamente el movimiento de la cabeza de bieleta, pero garantizan que todo encaje como debe.
Separador estándar para cabeza de bieleta
El separador estándar es la opción más sencilla, pero no confunda simplicidad con falta de importancia. A diferencia de los separadores escalonados, estos no reducen el tamaño del perno. En su lugar, proporcionan holgura entre la cabeza de bieleta y su superficie de montaje, como un soporte o un brazo de dirección. Esa holgura es fundamental para evitar el rozamiento, el agarrotamiento o el desgaste prematuro cuando la articulación se mueve. Imagine montar una cabeza de bieleta a ras contra un soporte: cada movimiento rozaría la carcasa. Al incorporar un separador estándar, le da a la articulación espacio para «respirar», lo que se traduce directamente en un funcionamiento más suave y una mayor vida útil. Los compradores y constructores que desean conservar toda la resistencia de sus herrajes (manteniendo el tamaño del perno sin cambios) suelen optar por estos. Son los héroes silenciosos de los ensamblajes donde la durabilidad importa más que una geometría sofisticada.

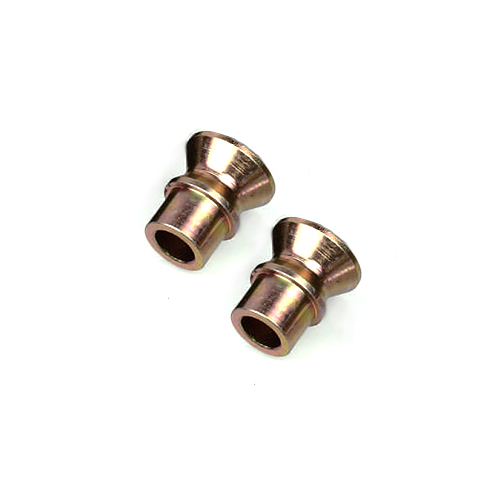

Separador de alta desalineación
Si los separadores escalonados son adaptadores y los separadores estándar son protectores, los separadores de alta desalineación son los que hacen posible lo demás. Están diseñados para llevar los ángulos de articulación al máximo mediante la ampliación del radio de la bola y la reducción del diámetro del orificio del perno. ¿El resultado? Una cabeza de bieleta que puede girar mucho más de lo que normalmente podría. Esto es invaluable en configuraciones de suspensión de gran recorrido, como sistemas de 3 y 4 barras, bieletas de dirección y brazos de control, donde tanto el movimiento axial como el radial son imprescindibles. Sin separadores de alta desalineación, la articulación se agarrotaría en ángulos extremos, sometiendo a esfuerzo la carcasa y arriesgando una avería. Con ellos, se libera todo el rango de movimiento manteniendo la unión segura. Sí, reducen ligeramente el tamaño del perno, pero la compensación merece la pena cuando la articulación es la prioridad. Para los constructores todoterreno e ingenieros de competición, suelen ser la primera opción cuando la geometría se complica.
Comparación
Cada tipo de separador resuelve un problema diferente, por lo que no existe una solución «única para todos».
Los separadores escalonados se centran en adaptar herrajes, reducir peso y centrar la articulación sin modificar el soporte.
Los separadores estándar conservan el tamaño del perno mientras aportan la holgura tan necesaria, lo que los hace esenciales en configuraciones donde la resistencia es la prioridad.
Los separadores de alta desalineación intercambian tamaño de perno por articulación, abriendo ángulos de suspensión que las cabezas de bieleta no pueden manejar por sí solas.
Puestos lado a lado, la elección depende de las prioridades de su proyecto: ¿reducción de peso, durabilidad o movimiento máximo? En la realidad, la mayoría de constructores e ingenieros utilizan una combinación de los tres en los distintos sistemas. Por eso los separadores para cabezas de bieleta no son meros accesorios: son herramientas de precisión que hacen que las cabezas de bieleta funcionen como estaba previsto en condiciones reales.
Al final del día, los separadores para cabezas de bieleta son piezas pequeñas que marcan una gran diferencia. Ya sea un separador escalonado adaptando herrajes sobredimensionados, un separador estándar protegiendo contra el agarrotamiento o un separador de alta desalineación liberando una articulación extrema, cada uno desempeña un papel en el mantenimiento de ensamblajes seguros y eficientes. Desde suspensiones de competición hasta maquinaria agrícola, dondequiera que se usen cabezas de bieleta, los separadores están cerca para garantizar que todo funcione según lo diseñado. La próxima vez que especifique una bieleta o un sistema de dirección, no pase por alto estos pequeños componentes: a menudo son la razón oculta por la que su sistema funciona de forma fiable.
