A Junta heim, también conocida como cabeza de bieleta, cabeza de bieleta esférica o rose joint (en el Reino Unido), es un conector mecánico flexible diseñado para absorber la desalineación en sistemas de movimiento. El nombre «Heim» proviene de Lewis Heim, quien patentó el diseño durante la Segunda Guerra Mundial para los mandos de vuelo de aviación. Desde entonces, las cabezas de bieleta se han extendido a suspensiones de competición, bieletas agrícolas y equipos industriales. Para saber más, consulte nuestro artículo Historia de las cabezas de bieleta
Entonces… ¿Qué es exactamente una junta heim?
A Una junta heim es un tipo de rodamiento—más concretamente, un rodamiento esférico, que pertenece a la familia de los rodamientos de deslizamiento y no de los rodamientos de elementos rodantes. Eso significa que no depende de bolas o rodillos para reducir la fricción, sino que utiliza una interfaz lisa entre las piezas para permitir el movimiento.
Bola esférica
Carcasa exterior
Vástago
Bola esférica
Carcasa exterior
Vástago

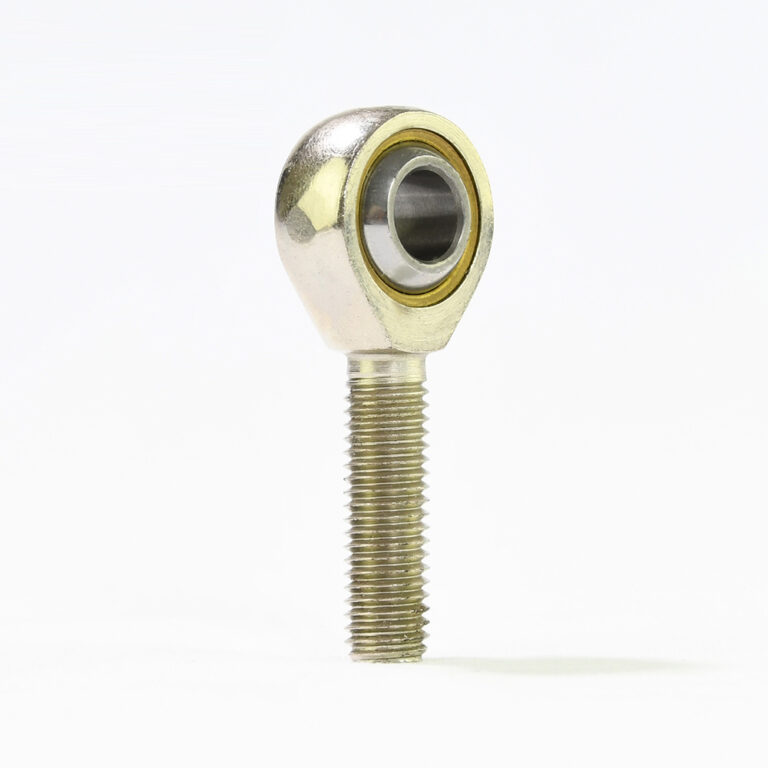

Como se ve en la imagen «Una junta heim macho y una junta heim hembra» de arriba, estructuralmente una junta heim se compone de tres elementos principales:
- Una bola de acero—con un orificio pasante para el montaje
- Una carcasa exterior o pista que mantiene la bola en su posición a la vez que le permite inclinarse y girar.
- Un vástago que conecta la junta heim con el resto del sistema.
Estas juntas pueden llevar un vástago roscado, a una base soldable o un diámetro interior hembra, según cómo deban instalarse. Aunque la bola suele ser de acero, la carcasa puede variar de material—desde aluminio hasta acero inoxidable o plástico reforzado.
Es importante señalar que las juntas heim pertenecen a la categoría de rodamientos lisos porque la bola y la carcasa están en contacto directo, sin elementos rodantes. Este diseño simple y compacto las hace ideales para absorber la desalineación manteniendo la estabilidad estructural de la conexión.
Y aunque el término «junta heim» es el habitual en Norteamérica, en el resto del mundo también se conocen como cabezas de bieleta, rose joints o cabezas de bieleta esféricas—todos nombres para el mismo ingenioso mecanismo.
¿Qué hace una junta heim?
Piense en una junta heim como un todoterreno mecánico: conecta dos piezas y a la vez les permite moverse. Por eso es tan valiosa en máquinas complejas, vehículos y montajes de alto rendimiento.
1. Compensación de la desalineación
Una de las funciones más importantes de una junta heim es absorber la desalineación angular. Gracias a su diseño esférico, la bola puede inclinarse dentro de la carcasa—normalmente hasta 30° en varias direcciones—permitiendo que las piezas conectadas giren sin someter a esfuerzo a la junta.
2. Movimiento controlado
Las juntas heim permiten un movimiento de rotación u oscilación suave entre dos componentes conectados. Ya se trate de una bieleta de dirección o de un brazo de suspensión, la junta mantiene la conexión dejando que las piezas se muevan de forma independiente.
3. Soporte de cargas
Aunque se las conoce por su flexibilidad, las juntas heim también son resistentes. Soportan cargas radiales (fuerza perpendicular al eje) y cargas axiales moderadas (fuerza a lo largo del eje), lo que las hace ideales para aplicaciones que transmiten fuerzas en movimiento.
4. Precisión y ajuste
Muchas juntas heim son roscadas o soldables, lo que permite ajustar con finura la longitud de las bieletas para lograr una geometría perfecta, ya sea al afinar la suspensión o al alinear maquinaria. Es una gran razón por la que son las favoritas en los sistemas de competición y todo terreno.
5. Resistencia a la vibración y al desgaste
Algunas juntas heim avanzadas incorporan revestimientos autolubricantes, que reducen el contacto metal-metal, minimizan el ruido y aumentan la vida útil—perfectas para movimientos repetidos en condiciones exigentes.
En resumen, las juntas heim ofrecen resistencia, movimiento y ajuste en un formato compacto y versátil. Por eso aparecen en todas partes, desde coches de carreras de alta velocidad hasta máquinas industriales y Jeeps de rock crawling.
Una gran ventaja de la junta heim es su capacidad para mantener una conexión segura incluso cuando las piezas no están perfectamente alineadas. A diferencia de los conectores de ángulo fijo—como una horquilla, que exige un montaje de exactamente 90 grados—las juntas heim toleran la desalineación angular gracias a su diseño de bola esférica.
Por ejemplo, cuando una barra termina en dos juntas heim, los ejes que conecta no tienen que estar en línea perfectamente recta. Bajo tracción, el sistema permite un movimiento flexible. Bajo compresión, la bola puede inclinarse hasta el borde de su rango, ladeando ligeramente la barra—pero la conexión sigue estable y fiable. Esa adaptabilidad es justo la razón por la que las juntas heim gozan de confianza en los sistemas mecánicos reales.
Componentes de la junta heim
A primera vista todas las juntas heim se parecen, pero por dentro su construcción varía según el tipo. En esta sección desglosamos los componentes internos de tres estilos comunes—De dos piezas, De tres piezas y moldeadas por inyección—centrando la atención en las diferencias de la cabeza de bieleta (bola y carcasa), para que entienda mejor cómo funciona cada una y por qué importa.
1. Junta heim de dos piezas
Las cabezas de bieleta de dos piezas se componen de solo dos partes:
- Bola esférica – El elemento pivotante que permite la rotación y el movimiento angular.
- Cuerpo exterior – Una carcasa metálica maciza con una cavidad que sujeta la bola en su sitio.
Según el diseño, la bola se fija por estampado (swaging), ajuste a presión o punzonado. Este tipo no usa revestimiento separado, lo que mantiene la construcción compacta y económica. ¿La contrapartida? Es irreparable—cuando se desgasta, se sustituye.
2. Junta heim de tres piezas
Las cabezas de bieleta de tres piezas están diseñadas para cargas altas y alta precisión—ideales para montajes de alto rendimiento.
- Bola esférica – A menudo cromada o pulida para reducir la fricción.
- Carcasa exterior – Una envolvente metálica robusta que aloja la bola y el revestimiento.
- Revestimiento (o pista) – El tercer componente, normalmente de PTFE, bronce o material compuesto. Se sitúa entre la bola y la carcasa para minimizar el desgaste y la vibración.
Algunos modelos usan una ranura de carga para insertar la bola lateralmente antes de bloquearla. Estas juntas son apreciadas por su durabilidad y se usan con frecuencia en deportes de motor, montajes todo terreno y robótica industrial.
3. Junta heim moldeada por inyección
Estructuralmente, este tipo se parece a la junta heim de tres piezas, pero incorpora un revestimiento moldeado por inyección directamente en la carcasa.
- Carcasa metálica – Normalmente de acero al carbono, cromoly o aluminio, con alta resistencia estructural.
- Bola esférica – Fabricada en acero de rodamientos 52100 o acero inoxidable, rectificada con precisión para una rotación suave.

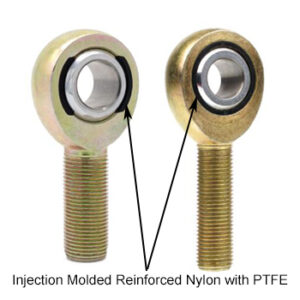

- Revestimiento – En lugar de una pista insertable separada, se inyecta a alta presión un polímero autolubricante (a menudo reforzado con PTFE) entre la bola y la carcasa.
Este proceso logra un ajuste perfecto, de holgura cero. Las juntas moldeadas por inyección amortiguan muy bien la vibración y resisten la entrada de suciedad, lo que las convierte en una elección sólida para suspensiones de automoción y aplicaciones industriales exigentes.
Comparación de componentes
| Tipo | Componentes | Revestimiento / pista | Método de montaje | Reparabilidad |
|---|---|---|---|---|
| De dos piezas | 1. Bola esférica 2. Carcasa metálica (estampada / prensada) | Ninguno | Estampado (repujado), ajuste a presión o punzonado | No reparable (se sustituye como unidad) |
| De tres piezas | 1. Bola esférica 2. Revestimiento / pista 3. Carcasa metálica | Sí (PTFE, bronce o compuesto) | Bola insertada con la pista, luego punzonada/estampada | No reparable (se sustituye como unidad) |
| Moldeada por inyección | 1. Bola esférica 2. Revestimiento inyectado 3. Carcasa metálica | Sí (nailon reforzado con PTFE) | El polímero se inyecta entre la bola y la carcasa | No reparable (se sustituye como unidad) |
Tipos de rosca
Las juntas heim vienen con dos tipos principales de rosca:

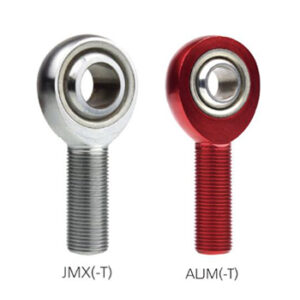

Rosca macho: Va en la barra o el vástago; se atornilla en un componente con rosca hembra.

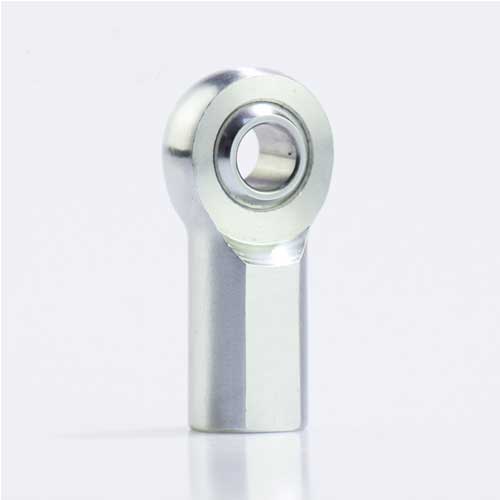

Rosca hembra: Va en la carcasa; recibe una barra o vástago con rosca macho.

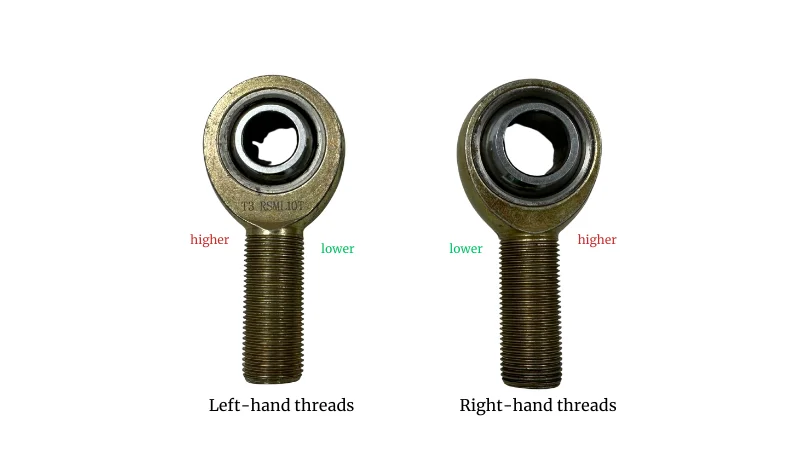

Rosca a izquierdas frente a rosca a derechas
Rosca a derechas: Roscas estándar que se aprietan girando en sentido horario y se aflojan en sentido antihorario.
Rosca a izquierdas: Se aprietan en sentido antihorario y se aflojan en sentido horario; a menudo se usan en pares para evitar que se aflojen en ciertas aplicaciones.
¿Qué materiales se usan en la fabricación de juntas heim?
Aunque las juntas heim pueden parecer simples por fuera, su rendimiento depende en gran medida de los materiales usados en cada pieza. Los distintos tipos de juntas heim combinan acero, aluminio, bronce y plásticos de ingeniería en diferentes proporciones, adaptados a necesidades específicas como resistencia, anticorrosión o ahorro de peso.
1. Junta heim de dos piezas
Bola: Habitualmente de acero de rodamientos 52100 o acero inoxidable 440C, ambos rectificados con precisión, con tratamiento térmico y cromados para resistencia al desgaste y movimiento suave.
Cuerpo: Normalmente de acero al carbono con galvanizado, o acero inoxidable 304 para resistencia a la corrosión. Algunos modelos usan acero cromoly 4130 para mayor resistencia.
2. Junta heim de tres piezas
Bola: Igual que arriba—acero de rodamientos 52100 o acero inoxidable 440, ambos templados y cromados.
Pista / revestimiento: Aquí es donde entra la variedad de materiales. Los revestimientos pueden ser de PTFE, bronce o compuesto de polvo de bronce, según las necesidades de carga y lubricación.
Cuerpo: Desde acero cromoly y acero al carbono hasta aluminio aeronáutico 7075-T6, a menudo con anodizado o galvanizado para resistencia a la corrosión y estética.
3. Junta heim moldeada por inyección
Bola: Normalmente el mismo acero de rodamientos 52100, tratado para resistencia y durabilidad.
Pista: Fabricada en nailon reforzado con PTFE, con baja fricción y autolubricación.
Cuerpo: Puede ser de acero cromoly o aluminio 7075-T6, a menudo anodizado en rojo, negro o colores personalizados para aplicaciones ligeras y resistentes a la corrosión.
Los materiales listados arriba cubren la mayoría de las aplicaciones habituales, pero algunos montajes piden algo más específico—mayor resistencia a la corrosión, componentes aptos para uso alimentario o requisitos poco comunes de tamaño y peso. En esos casos podemos ayudar. Ofrecemos soporte de servicio de mecanizado CNC a medida, desde el abastecimiento de materiales singulares hasta el mecanizado de precisión, para que sus juntas heim cumplan sus requisitos exactos.
Reflexiones finales
Las juntas heim pueden ser componentes pequeños, pero su impacto en el rendimiento, la precisión y la fiabilidad es enorme. Tanto si construye un coche de carreras, actualiza una bieleta de dirección o diseña un sistema industrial, entender los tipos, las estructuras y los materiales detrás de las cabezas de bieleta le ayudará a especificar la pieza adecuada para cada trabajo.
Si quiere ver cómo estos conocimientos básicos se conectan con materiales, tipos, rendimiento y aplicaciones, consulte nuestra Guía de compra de juntas heim al por mayor.
