El Johnny Joint es un tipo de articulación flexible reconstruible empleado en suspensiones todo terreno. Ofrece más articulación que los bujes de caucho y funciona con menos ruido que las juntas heim. La clave está en su estructura y en los materiales empleados: cada pieza está diseñada para aportar resistencia, flexibilidad y una larga vida útil.
Construcción del Johnny Joint
Un Johnny Joint se compone de tres piezas principales: la carcasa, la bola interior y los bujes. La carcasa une todo el conjunto, la bola forma el punto de pivote y los bujes separan las superficies metálicas para reducir la fricción y el ruido.La estructura del Johnny Joint es lo que lo hace duradero y reconstruible.
Materiales del Johnny Joint

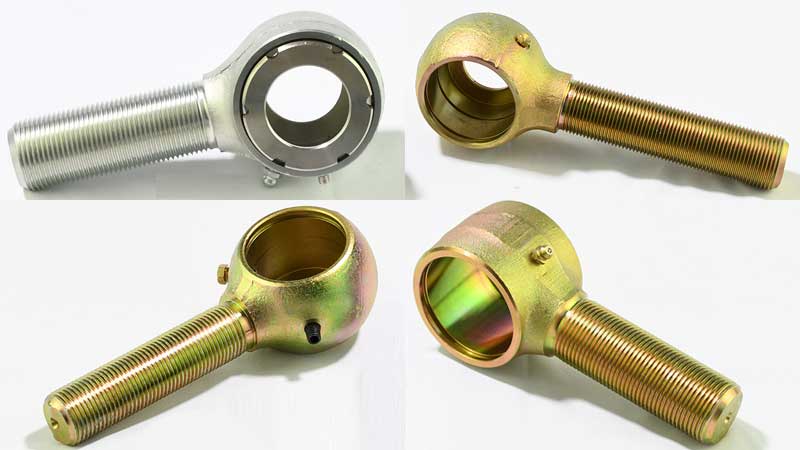

Carcasa
La carcasa es el cuerpo principal del Johnny Joint. Aloja la bola interior y los bujes, y debe resistir cargas elevadas, movimiento constante y exposición a la intemperie. Por eso, la elección del material de la carcasa afecta directamente a la resistencia del conjunto, a su comportamiento frente a la corrosión y a su vida útil global.
1. Acero forjado
Es el material de carcasa más común en los Johnny Joints. El acero forjado combina resistencia y tenacidad, ideal para aplicaciones todo terreno o de servicio intensivo. Aguanta muy bien impactos y esfuerzos de torsión, aunque es algo más pesado y necesita una protección superficial adecuada para evitar la corrosión.
2. Cromoly 4130
Para quienes buscan resistencia y ligereza a la vez, el cromoly 4130 es una opción de primer nivel. Ofrece mayor resistencia a la tracción y a la fatiga que el acero al carbono estándar. Se emplea a menudo en preparaciones de alto rendimiento que requieren durabilidad extra sin añadir demasiado peso. Las carcasas de cromoly además se sueldan y mecanizan con precisión con mayor facilidad.
3. Acero inoxidable
Aunque no es habitual,acero inoxidablea veces se fabrican carcasas de este material para clientes que trabajan en ambientes húmedos o marinos. Ofrecen excelente resistencia a la corrosión y un aspecto limpio, pero son más caras y no tan resistentes como el cromoly. Las carcasas de inoxidable se eligen normalmente para proyectos especiales, no para producción en serie.
| Tipo de material | Resistencia | Resistencia a la corrosión | Peso | Aplicación típica |
|---|---|---|---|---|
| Acero forjado | ★★★★☆ | ★★☆☆☆ | Pesado | Uso todo terreno general |
| Cromoly 4130 | ★★★★★ | ★★★☆☆ | Medio | Montajes de rendimiento |
| Acero inoxidable | ★★★☆☆ | ★★★★★ | Medio | Uso marino o personalizado |
Tratamiento Superficial
Para proteger la carcasa, la mayoría de los Johnny Joints utilizan zincado transparente o zincado dorado. Estos recubrimientos previenen la corrosión, mejoran el aspecto y prolongan la vida del producto, especialmente con exposición al barro, al agua o a la sal de la carretera.

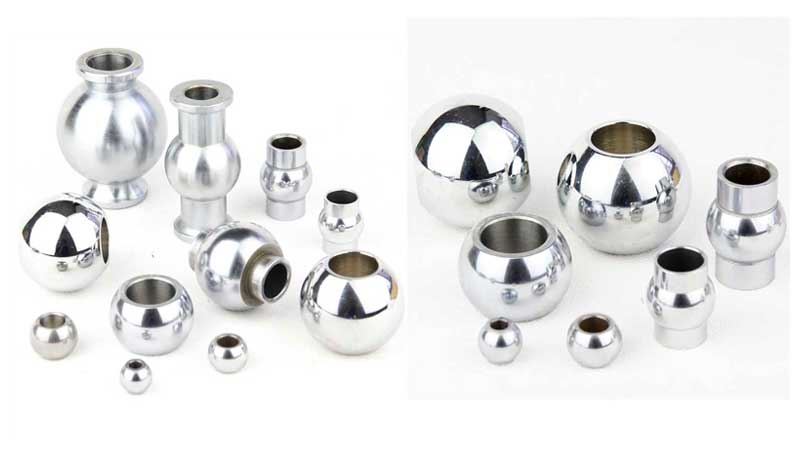

Bola
La bola es la pieza móvil central de todo Johnny Joint. Se conecta al brazo de control o a la bieleta y permite que la suspensión se mueva con libertad en varias direcciones. Al soportar carga y rotación directas, la bola debe ser extremadamente resistente, mecanizada con precisión y resistente al desgaste superficial.
1. Acero con tratamiento térmico
Muchos Johnny Joints emplean acero de aleación común con tratamiento térmico para aumentar dureza y resistencia a la tracción. El tratamiento térmico ayuda a que la superficie resista la deformación y prolonga la vida útil ante impactos repetidos. Es una opción fiable y rentable para la mayoría de los vehículos todo terreno.
2. Acero alto en carbono con tratamiento térmico
El acero alto en carbono contiene más carbono, lo que permite un temple más profundo durante el tratamiento térmico. Esto proporciona a la bola mayor dureza superficial y resistencia al desgaste, siendo adecuada para suspensiones de carga pesada o de gran recorrido. La contrapartida es una ductilidad ligeramente menor.
3. Acero de rodamiento 52100
Es el mismo material empleado en rodamientos de precisión. El acero de rodamiento 52100 ofrece excelente resistencia a la fatiga, alta dureza y un acabado superficial muy liso. Rinde de forma sobresaliente bajo rotación continua y vibración, razón por la que es popular en Johnny Joints premium o de grado competición.
4. Acero cromoly 4130
Algunos fabricantes también utilizan el cromoly 4130 para la bola, sobre todo cuando buscan equilibrar resistencia y facilidad de mecanizado. Ofrece una buena combinación de rigidez, durabilidad y facilidad para el rectificado de precisión.
| Tipo de material | Dureza | Resistencia a la fatiga | Resistencia a la corrosión | Aplicación típica |
|---|---|---|---|---|
| Acero con tratamiento térmico | ★★★★☆ | ★★★★☆ | ★★☆☆☆ | Uso todo terreno estándar |
| Acero alto en carbono | ★★★★★ | ★★★★☆ | ★★☆☆☆ | Configuraciones de carga pesada |
| Acero de Rodamiento 52100 | ★★★★★ | ★★★★★ | ★★★☆☆ | Articulaciones de grado competición |
| Cromoly 4130 | ★★★★☆ | ★★★★☆ | ★★★☆☆ | Rendimiento equilibrado |
Tratamiento Superficial
Tras el mecanizado, la bola suele pulirse y después cromarse en duro. El pulido garantiza un movimiento suave con fricción mínima, mientras que el cromado mejora la resistencia a la corrosión y añade dureza superficial.
Buje
El buje es lo que diferencia un Johnny Joint de una junta heim tradicional. En lugar de contacto metal-metal, utiliza insertos poliméricos duraderos que aíslan la vibración y reducen el ruido. Elegir bien el material del buje es la clave para equilibrar movimiento y confort.
1. Poliuretano de alta densidad
El poliuretano es el material de buje más común en los Johnny Joints. Es flexible a la vez que tenaz: absorbe impactos manteniendo la forma bajo carga. Resiste el aceite, la grasa y la intemperie, lo que lo hace ideal para suspensiones todo terreno o de uso diario. El poliuretano también ayuda a reducir ruido, vibración y aspereza (NVH), para una conducción más suave.
2. Delrin® (acetal / POM)
El Delrin es un plástico de alto rendimiento conocido por su baja fricción y excelente estabilidad dimensional. Proporciona una sensación más firme y precisa que el poliuretano. Los bujes de Delrin se utilizan en montajes de rendimiento o competición donde se exige máxima articulación y mínima deformación; en contrapartida, transmiten algo más de vibración que el poliuretano.
| Tipo de material | Flexibilidad | Resistencia al desgaste | Control del ruido | Aplicación típica |
|---|---|---|---|---|
| Poliuretano de alta densidad | ★★★★★ | ★★★★☆ | ★★★★★ | Todo terreno / uso general |
| Delrin (POM) | ★★★☆☆ | ★★★★★ | ★★★☆☆ | Competición / alta articulación |
Resumen
Comprender los materiales de un Johnny Joint le ayuda a elegir la articulación adecuada para las necesidades de suspensión de su vehículo. Desde carcasas de acero forjado hasta bolas de cromoly y bujes de poliuretano, cada material cumple un propósito claro: equilibrar resistencia, flexibilidad y durabilidad. Tanto si prepara un vehículo todo terreno como si ajusta un coche de competición, elegir materiales de calidad garantiza rendimiento y fiabilidad a largo plazo.
