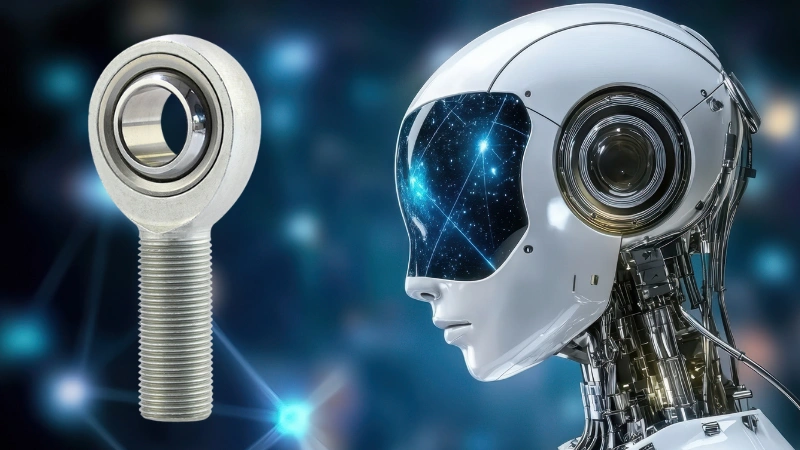

Al adquirir componentes para robots humanoides, la atención suele centrarse en la IA, pero la realidad mecánica depende en gran medida de las cabezas de bieleta (también conocidas como articulaciones Heim). Estas uniones mecánicas críticas conectan accionamientos lineales al bastidor, permitiendo un movimiento fluido y similar al humano. Sin embargo, las piezas industriales estándar simplemente no son suficientes. Para ingenieros y compradores, el mercado ha convergido en una solución específica que cumple las exigencias estrictas de la robótica moderna: la cabeza de bieleta autolubricante de tipo revestido.
¿Por qué las articulaciones tradicionales están obsoletas para los humanoides?
Si tiene experiencia en maquinaria pesada, probablemente conozca los rodamientos de cabeza de bieleta estándar de acero sobre acero equipados con engrasadores. Para una excavadora o un puente colgante son excelentes. Pero, ¿para un robot humanoide? Son un pasivo.
- Primero está el problema del mantenimiento. Simplemente no se puede tener una flota de robots autónomos que necesite un técnico para engrasar manualmente cincuenta articulaciones cada semana. Es una pesadilla logística.
- En segundo lugar, la limpieza es primordial. Ya sea que un robot trabaje en un laboratorio médico estéril o en un almacén polvoriento, la grasa atrae contaminantes y corre el riesgo de fugas.
Esta necesidad de un componente de «instalar y olvidar» ha empujado a la industria a abandonar la lubricación fluida y orientarse hacia la tecnología de lubricación seca.
Las cabezas de bieleta autolubricantes de tipo revestido son la columna vertebral del movimiento robótico
Entonces, ¿cuál es la respuesta? Cuando analizamos las especificaciones de los accionamientos robóticos de gama alta, la industria se ha estandarizado abrumadoramente en el tipo revestido. Si consulta una hoja de especificaciones, puede verlo descrito como una cabeza de bieleta con revestimiento de PTFE o un rodamiento con revestimiento compuesto.
Cómo funciona
A rodamiento esférico de este tipo consta de un anillo interior con una superficie convexa esférica exterior (la bola) y un anillo exterior con una superficie interior cóncava esférica (la carcasa). En un tipo revestido, un tejido especializado o material compuesto—generalmente politetrafluoroetileno (PTFE) tejido con fibras de refuerzo—se une permanentemente a la superficie interior de la carcasa. La bola se desliza entonces contra este revestimiento.
La imagen siguiente muestra un rodamiento esférico autolubricante con revestimiento de PTFE y una cabeza de bieleta típicos:
Esto no es simplemente un trozo de plástico; es un sistema tribológico. A medida que la articulación se mueve, el revestimiento transfiere una microscópica «película de transferencia sólida» a la bola. Esto crea una interfaz increíblemente deslizante y autorreparable que se vuelve aún más suave después del período inicial de rodaje.
Por qué los tipos revestidos son la elección «única»
Puede que encuentre proveedores que ofrezcan otras opciones «sin mantenimiento», pero he aquí por qué el tipo revestido es prácticamente la única cabeza de bieleta para robots humanoides que importa.
1. El requisito crítico de «juego cero»
Los robots humanoides son ejercicios de equilibrio, literalmente. Dependen de bucles de retroalimentación complejos de las IMU y los sensores para mantenerse erguidos.
Si utiliza una articulación estándar de metal sobre metal, existe un juego inherente (espacio) entre la bola y la pista para permitir el aceite. En robótica lo llamamos «holgura» o juego mecánico. Incluso una fracción de milímetro de juego en una articulación de cadera se traduce en varios centímetros de oscilación en la cabeza. Esto confunde a los algoritmos de control y hace que el robot se caiga.
Las cabezas de bieleta de tipo revestido se fabrican típicamente con una «precarga». El revestimiento se comprime ligeramente alrededor de la bola durante el ensamblaje, eliminando el juego interno. Esto crea una cabeza de bieleta con juego realmente cero, garantizando que cada micrón de movimiento del accionamiento se traduzca directamente en movimiento de las extremidades.
2. Dominando la oscilación de alta frecuencia
Aquí es donde muchos ingenieros se equivocan. Los robots no solo caminan; «vibran». Para mantener el equilibrio, los servomotores realizan miles de microajustes diminutos y rápidos por segundo.
Bajo estas condiciones (ángulo pequeño, alta frecuencia), los rodamientos estándar sufren corrosión por fricción de contacto: el lubricante es expulsado y el metal se vibra hasta convertirse en polvo.
El revestimiento de PTFE actúa como amortiguador. Absorbe estas microvibraciones y tolera la oscilación de alta frecuencia sin riesgo de agarrotamiento. Proporciona una sensación constante y suave, esencial para el movimiento «orgánico» que esperamos de los humanoides.
3. Par constante y «stiction»
La «stiction» (fricción estática) es la fuerza necesaria para que la articulación comience a moverse desde una parada total. Una stiction elevada provoca movimientos bruscos y robóticos.
Gracias al bajo coeficiente de fricción del PTFE (uno de los más bajos de cualquier material sólido), los rodamientos esféricos de tipo revestido ofrecen una transición increíblemente suave del movimiento estático al dinámico. Esto permite un control de fuerza preciso, algo vital cuando un robot sujeta un objeto frágil como un huevo o estrecha la mano de una persona.
Peso y materiales
Ahora que coincidimos en que el tipo revestido es el camino a seguir, ¿qué atributos específicos debe buscar al adquirir estos componentes de control de movimiento?
El cambio al aluminio ligero
En el mundo industrial, el acero es el rey. En robótica, la gravedad es el enemigo. Cada gramo de peso en la pierna de un robot aumenta el momento de inercia, lo que requiere motores más grandes y drena la batería más rápido.
Por ello, estamos viendo un cambio masivo hacia cabezas de bieleta de aluminio ligeras.
- El cuerpo: Aleación de aluminio 7075-T6 de alta resistencia. Ofrece una resistencia comparable a la de algunos aceros pero con una fracción del peso.
- La pista: A menudo el revestimiento se une directamente a la carcasa de aluminio, o se utiliza un inserto delgado de acero inoxidable como soporte.
- La bola: Normalmente acero inoxidable 440C o acero para rodamientos (cromado duro) para garantizar una superficie dura y lisa sobre la que se deslice el revestimiento.
Capacidad de alta desalineación
Las articulaciones humanas rara vez se mueven en línea recta. Una articulación del hombro o de la cadera necesita rotar e inclinarse simultáneamente. Las cabezas de bieleta industriales estándar suelen tener un ángulo de inclinación limitado.
Para robótica, debe solicitar específicamente cabezas de bieleta de alta desalineación. Presentan un cuello y una geometría de carcasa especializados que permiten que la bola se incline significativamente (a veces hasta 20-30 grados) sin que la carcasa choque con el espárrago. Esto maximiza los grados de libertad (DoF) del robot y evita bloqueos catastróficos durante maniobras complejas.
Por qué otros tipos «autolubricantes» se quedan cortos
Para ser exhaustivos, veamos brevemente las alternativas para que sepa qué evitar.
- Bronce sinterizado (impregnado de aceite): Son baratos y comunes en electrodomésticos. Sin embargo, dependen del aceite almacenado en los poros del metal. Con el calor y la velocidad de una extremidad robótica, ese aceite puede salir o secarse. Una vez secos, fallan instantáneamente. Simplemente carecen de la longevidad que requiere un robot comercial B2B.
- Tipos con recubrimiento (DLC/MoS2): Puede ver recubrimientos de «carbono tipo diamante» comercializados como alta tecnología. Si bien son excelentes para piezas de motores aeroespaciales, en una cabeza de bieleta los recubrimientos son increíblemente delgados. Una vez que esa fina capa se desgasta, hay contacto metal sobre metal y fallo rápido. Un revestimiento de PTFE, en cambio, tiene profundidad y volumen: puede desgastarse gradualmente a lo largo de millones de ciclos manteniendo el rendimiento.
Conclusión
La industria de la robótica avanza rápido, pero la física de la articulación permanece constante. Aunque hay muchos tipos de articulaciones en el catálogo, el debate ha terminado en la práctica para esta aplicación específica.
Por la combinación única de cero mantenimiento, juego cero y rendimiento ligero, la cabeza de bieleta autolubricante de tipo revestido es la solución definitiva.
Ya sea que diseñe el próximo humanoide para almacenes o un bípedo de investigación, el éxito de su sistema de control de movimiento depende de la calidad de estas conexiones. Al elegir cabezas de bieleta de aluminio de alta calidad con revestimiento de PTFE, se asegura de que su robot no solo se mueva, sino que rinda.
