¿Se ha preguntado alguna vez qué hay realmente dentro de un Johnny Joint? Esta articulación especializada utilizada en sistemas de suspensión es conocida por su durabilidad y su rotación suave, especialmente en aplicaciones todo terreno. Si bien muchos compradores y preparadores conocen la función del Johnny Joint, pocos comprenden realmente cómo sus componentes internos trabajan juntos para proporcionar resistencia, flexibilidad y facilidad de mantenimiento. En este artículo, analizamos más de cerca los componentes del Johnny Joint y explicamos por qué comprender estos detalles puede ayudarle a tomar decisiones más informadas en sus proyectos de suspensión.

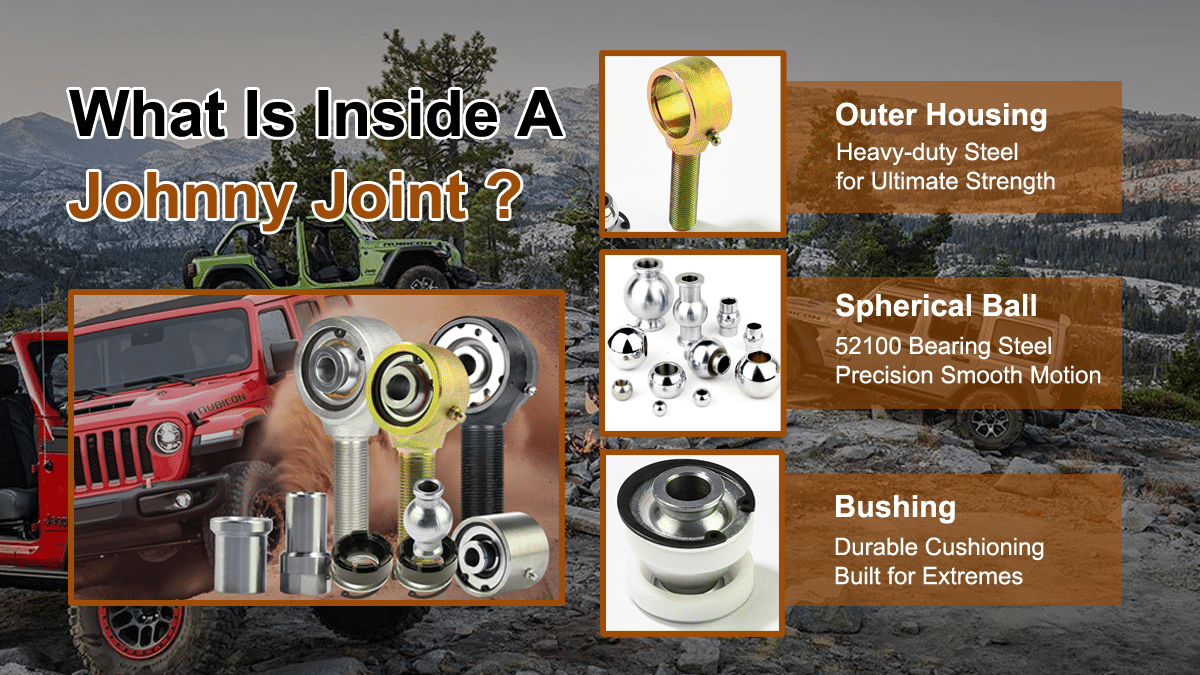

¿Qué hay dentro de un Johnny Joint?
Un Johnny Joint es un ensamblaje de componentes diseñado con precisión, en el que cada pieza está pensada para proporcionar un movimiento suave y una durabilidad excepcional. La carcasa, fabricada generalmente en acero cromoly de alta resistencia, aporta la resistencia central de la articulación y sirve como punto de conexión roscado o soldable. En el interior de la carcasa se encuentra una bola esférica de acero para rodamientos mecanizada con precisión, que permite un movimiento multidireccional y una articulación mayor que la de los bujes de goma tradicionales. Alrededor de la bola hay un par de bujes de poliuretano que absorben las vibraciones y reducen el ruido mientras sujetan firmemente la esfera bajo cargas elevadas.
Componentes adicionales garantizan que todo permanezca firme: las calzas y arandelas mantienen la alineación, un anillo de retención fija el conjunto en su lugar y los engrasadores permiten una lubricación regular para una mayor vida útil. Estos componentes trabajan juntos para que el Johnny Joint no solo sea resistente, sino también reacondicionable, lo que significa que puede reemplazar los bujes o renovar la lubricación en lugar de desechar la unidad completa.
Para una perspectiva técnica más profunda sobre el diseño y la estructura de las articulaciones de suspensión, consulte este recurso educativo sobre sistemas de suspensión.
¿Por qué es importante entender el interior de un Johnny Joint?
Saber qué hay dentro de un Johnny Joint no es solo por curiosidad: influye directamente en cómo elige, mantiene e incluso mejora su sistema de suspensión. Para compradores e ingenieros, comprender los componentes internos ayuda a evaluar la calidad y la durabilidad antes de comprar grandes cantidades. Para los entusiastas del todoterreno, saber que estas articulaciones son reacondicionables significa poder planificar el mantenimiento a largo plazo en lugar de reemplazar brazos de control o eslabones completos.
Los bujes de poliuretano, las carcasas de acero cromoly y las bolas de rodamiento de acero mecanizadas con precisión contribuyen al rendimiento de diferentes maneras. Comprender estos detalles garantiza que utilice la articulación adecuada para cada aplicación, ya sea la rotación de gran ángulo necesaria para la escalada en roca o el control de vibraciones de la conducción diaria.
Finalmente, una comprensión clara del interior del Johnny Joint facilita la comunicación con los proveedores. Cuando puede especificar con precisión los detalles que necesita, como la dureza del buje, el material de la carcasa o el método de lubricación—puede reducir el tiempo de inactividad y evitar errores costosos. En resumen, comprender el interior de los Johnny Joints es un paso necesario para quien valora el rendimiento y la fiabilidad de la suspensión.
Componentes clave de un Johnny Joint
1. Carcasa exterior
La carcasa exterior es la columna vertebral de un Johnny Joint. Fabricada normalmente en acero forjado o mecanizado por CNC, este componente proporciona la resistencia estructural necesaria para todos los componentes internos bajo cargas extremas.
Sus funciones principales incluyen:
Distribución de cargas: La carcasa garantiza que las fuerzas de impacto y las cargas de la suspensión se distribuyan uniformemente por la articulación, evitando el desgaste prematuro.
Protección: Protege la bola y los bujes de poliuretano de la suciedad, el agua y los residuos, desafíos habituales en entornos todo terreno.
Durabilidad: Una carcasa con un recubrimiento o galvanizado adecuado (por ejemplo, zinc o pintura en polvo) resiste la corrosión, algo especialmente importante cuando se expone al barro, la sal o climas variables.
En la mayoría de las aplicaciones, la carcasa se enrosca o suelda al eslabón de suspensión, lo que la convierte en la base del conjunto del Johnny Joint. Una carcasa de diseño deficiente o de baja calidad acortará la vida de toda la articulación.
2. Bola esférica
En el corazón de cada Johnny Joint se encuentra una bola esférica. Es el componente rotativo clave que permite una articulación extrema sin bloqueos. A diferencia de los bujes de goma tradicionales, la bola esférica no solo se mueve con suavidad, sino que también permanece estable bajo cargas elevadas o en duras condiciones todo terreno.
Los Johnny Joint de alta calidad utilizan normalmente acero para rodamientos 52100 en la bola esférica. Este material es bien conocido en la industria por su excelente dureza, su resistencia a la fatiga y su capacidad para mantener la precisión bajo esfuerzo constante. En aplicaciones prácticas, esto significa que la bola no se deformará ni se desgastará bajo cargas prolongadas, manteniendo el rendimiento incluso en condiciones extremas de suspensión.
Otra característica clave es el pulido de precisión de la superficie de la bola. Una bola finamente pulida reduce la fricción con los bujes internos, lo que no solo mejora el rendimiento, sino que también extiende la vida útil de la articulación. Estas características garantizan que el Johnny Joint siga siendo fiable en exigentes aplicaciones como la conducción sobre rocas, las carreras en el desierto o los sistemas de suspensión todo terreno de uso intensivo.
Resumen:
- Acero para rodamientos 52100 para mayor resistencia y durabilidad.
- Proporciona una rotación suave y de baja fricción.
- Supera a los bujes de goma en capacidad de carga y duración.
- Diseñado para entornos todo terreno exigentes.
3. Bujes interiores
Los bujes interiores, situados entre la bola y la carcasa exterior, desempeñan un papel fundamental en el funcionamiento suave del Johnny Joint. Mientras la bola esférica proporciona la rotación, los bujes aportan amortiguación, reducen la fricción y mantienen un ajuste adecuado.
Normalmente suministramos bujes de poliuretano o Delrin (polioximetileno). Ambos materiales ofrecen una durabilidad excelente en comparación con la goma tradicional. Los bujes de poliuretano aportan una gran tenacidad y elasticidad, lo que los hace ideales para aplicaciones todo terreno. Los bujes de Delrin, en cambio, son más duros y presentan un coeficiente de fricción muy bajo, lo que proporciona un movimiento más suave y mayor precisión. El cliente puede elegir el material según priorice la amortiguación o el rendimiento.
Otra ventaja significativa es la facilidad de mantenimiento. El Johnny Joint incorpora un diseño reacondicionable que permite reemplazar los bujes individualmente cuando se desgastan, sin tener que desechar la articulación completa. Esto no solo extiende la vida útil del producto, sino que también lo hace más rentable para aplicaciones de uso intensivo.
Resumen:
- Disponibles en poliuretano (tenacidad, elasticidad) o Delrin (duro, baja fricción).
- Proporcionan amortiguación y alineación entre la bola y la carcasa.
- Reducen el desgaste, la fricción y el ruido de funcionamiento.
- Su diseño reemplazable garantiza una vida útil prolongada.
4. Componentes de soporte de un Johnny Joint
Las arandelas y los anillos de retención son la columna vertebral estructural de la articulación. Fabricadas en acero templado, estas componentes trabajan juntas para sujetar firmemente la bola esférica y los bujes dentro de la carcasa exterior. Evitan cualquier movimiento no deseado o desmontaje, incluso cuando la articulación está sometida a una tensión o compresión extrema. Su diseño sencillo pero eficaz también facilita el servicio y la reconstrucción de la articulación.
El engrasador (zerk) es la clave para mantener el Johnny Joint funcionando sin problemas. Este componente pequeño pero importante proporciona una vía directa para que la lubricación llegue al núcleo de la articulación. El engrase regular a través del zerk reduce la fricción entre las piezas móviles, minimiza el desgaste y extiende la vida útil general de la articulación. También ayuda a eliminar los residuos que puedan haber entrado en el conjunto.
En conjunto, estos componentes de soporte garantizan que el Johnny Joint sea una solución duradera, de bajo mantenimiento y fiable para aplicaciones todo terreno de alto rendimiento.
Conclusión
Un Johnny Joint es mucho más que un componente de suspensión; es un sistema meticulosamente diseñado en el que cada detalle desempeña un papel crucial. Desde la resistencia de la carcasa de acero cromoly hasta la rotación precisa de la bola de acero para rodamientos 52100, y desde las propiedades de amortiguación de los bujes de poliuretano o Delrin hasta la facilidad de mantenimiento que aportan el engrasador y los anillos de retención, cada elemento contribuye a la fiabilidad de la articulación.
Lo que distingue a los Johnny Joints es su capacidad de equilibrar articulación, durabilidad y mantenibilidad. En comparación con los bujes tradicionales, los Johnny Joints mantienen la estabilidad bajo cargas pesadas al tiempo que ofrecen la flexibilidad necesaria para condiciones extremas todo terreno. Su diseño reacondicionable también garantiza valor a largo plazo, permitiendo reemplazar piezas individuales sin desechar la articulación completa.
Para ingenieros, compradores de marcas y entusiastas del todoterreno, esto significa menos tiempo de inactividad, menores costes de mantenimiento y confianza en la suspensión bajo condiciones extremas. En resumen, comprender qué hay dentro de un Johnny Joint le ayudará a entender por qué es la elección ideal para sistemas de suspensión de alto rendimiento y todo terreno.
Si busca información de especificaciones sobre productos Johnny Joint, consulte esta guía de productos de nuestros Johnny Joints.
